Предохранители и реле Holden Ute Ve 2007-2013

Схемы относятся к указанным годам и вариантам Holden Ute Ve 2007-2013. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Holden.



В этой статье мы рассматриваем второе поколение Холдена Уте (Alden Ute).VE), изготовленные из 2007 в адрес 2013. Вот вы найдете блок предохранителей диаграммы Холден Уте 2007, 2008, 2009, 2010, 2011, 2012 и 2013, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя) и реле.

Схема предохранителей Holden Ute VE

Holden Ute (VE; 2007-2013)

Сопоставимость пассажиров блок предохранителей

Расположение блока предохранителей

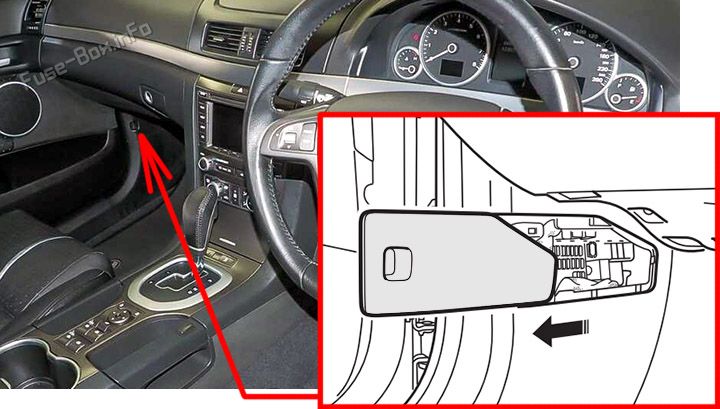

Взрывной щит расположен в левой боковой панели. Используйте срез в крышке взрывателя и скользите назад, чтобы обнаружить стержнь взрывателя.Location of the fuses in the passenger compartment: Holden Ute (VE; 2007-2013)

Схема блока предохранителей

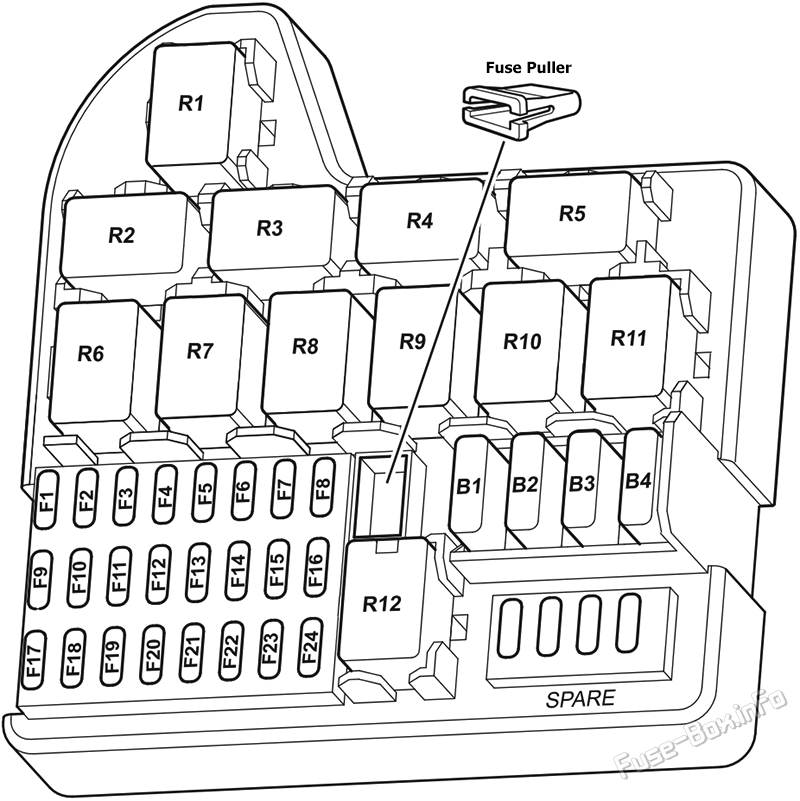

Instrument panel fuse box diagram: Holden Ute (VE; 2007-2013)

Определение взрывателей под приборной панелью
№АмпыФункция
F110ASIR (SRS) (согласно 2007-2010)
AIRBAGS (согласно 2012)
F210AREAR END RELEASE
F325ADOOR LOCKS
F415AINADVERT POWER / LED DIM
F515ACOURTESY LIGHTS / RT FT TURN SIGNAL
F615ATURN SIGNAL RIGHT, SIDE AND REAR
F715AEDI (согласно 2012)
F815ATURN SIGNALS LEFT LAMPS
F910ABCM LOGIC
F1015ASTOP LAMPS / PARK ASSIST
F1115ACONSOLE LIGHTING
F122AIGN SW / THEFT DETERRENT
F1320Aприкуриватель (согласно 2007-2010)
REAR LIGHTER (согласно 2012)
F1420AFRONT APO (согласно 2007-2010)
CONSOLE APO (AUXILIARY розетка питания) (согласно 2012)
F152AEXTERIOR MIRRORS (OSRM)
F1610APHONE / KEY LK / ISRVM / RAIN SENSOR
F1720ASUNROOF
F1820AREAR WIPER (согласно 2010-2012)
F19-SPARE
F20-SPARE
F21-SPARE
F2220AFRONT LIGHTER / FRONT APO (согласно 2012)
F232ASTRG WHEEL ILLUMINATION
F242ARAP CONTROL PWR WDO
Выключатели цепи:
B120APOWER WINDOWS BATTERY
B220APOWER WINDOWS RAP
B320APOWER SEATS
B4-SPARE
Релей:
R1RAP-RETAIN ACCESSORY POWER
R2ALL DOOR LOCK
R3PAS DOOR UNLOCK (согласно 2007-2010)
ALL DOOR LOCK (согласно 2012)
R4SPARE
R5BOOT RELEASE
R6DRIVERS DOOR UNLOCK
R7SPARE
R8ACCESSORY POWER
R9BLOWER (LHD ONLY)
FUEL SHUT/OFF SOLENOID (согласно 2012)
R10FUEL SHUT/OFF SOLENOID (согласно 2012)
R11SPARE
R12FUEL PUMP (согласно 2007-2010)

Сопоставимость двигателей блок предохранителей

Расположение блока предохранителей

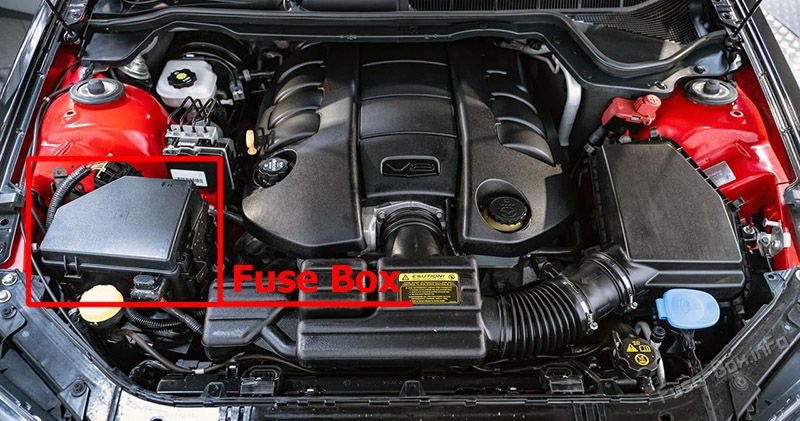

Это главный предохранитель/резервный ящик. Уберите обложку, чтобы получить доступ.Location of the fuses in the engine compartment: Holden Ute (VE; 2007-2013)

Схема блока предохранителей

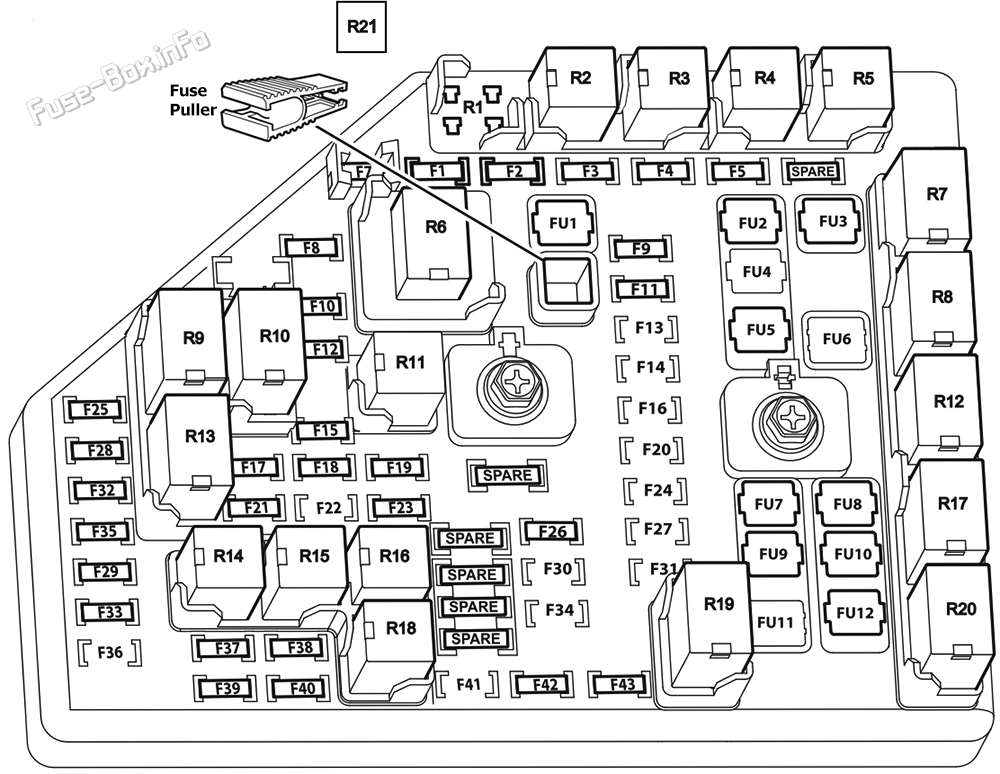

Under-hood fuse box diagram: Holden Ute (VE; 2007-2013)

6.4.2 Определение расположения взрывателей в моторном отсеке
№Функция
FL120ABRAKE VACUUM PUMP (согласно 2010-2012)
FL240AREAR DEFOG
FL340AABS MOTOR
FL450ABATT MAIN 3 (согласно 2007-2010)
FL550ABATT MAIN 1
FL6SPARE
FL750ABATT MAIN 2
FL840ASTARTER
FL940AHVAC BLOWER MOTOR
FL1030AFAN 1 ENGINE COOLING (RIGHT)
FL11SPARE
FL1230AFAN 2 ENGINE COOLING (LEFT)
F110ACOMM ENABLE
F210AA/C CONTROL - HVAC CONTROL MODULE (согласно 2007)
HVAC BATT (согласно 2010-2012)
F315AREVERSE LIGHT
F415AFOG LAMPS (FRONT)
F525AABS VALVES
F6SPARE
F730AHEADLIGHT WASH (согласно 2010-2012)
F815AHORN MAIN
F915ATCM
F1010A/20ALEFT LOW BEAM (BASE/HID)
F1110AVAPORISER CONTROL MODULE (VCM) A/C CLUTCH
F1210A/20ARIGHT LOW BEAM (BASE/HID)
F13SPARE
F14SPARE
F1530AFRONT WIPER
F16SPARE
F1710AHORN THEFT
F1810AA/C CLUTCH (согласно 2012)
F1910ARIGHT HIGH BEAM
F20SPARE
F2115AFRONT WASHER (WSW)
F22SPARE
F2310ALEFT HI BEAM
F24SPARE
F2515AREVERSE LOCKOUT (согласно 2007)
REVERSE LOCKOUT / TOSS (согласно 2010)
REVERSE LOCKOUT / TOSS / FLEX FUEL SNSR (согласно 2012)
F2625AREAL TIME DAMPING
F27SPARE
F2815AECM (согласно 2007)
ECM 1 (LY7/L76/L98/LS3)/странные катушки/инжекторы (LF1/LLT) (согласно 2010)
ECM 1 - V8 / ODD COILS - V6 (согласно 2012)
F2920AEVEN COILS / INJECTORS (согласно 2007-2010)
EVEN COILS - V6 / EVEN INJECTORS & COILS - V8 (согласно 2012)
F30SPARE
F31SPARE
F3215AEMISSION DEV 2
F3315AEMISSION DEV 1
F34SPARE
F3520AODD COILS / INJECTORS (согласно 2007)
ODD COILS / INJECTORS (LY7/L76/L98/LS3)/ ECM 1 (LF1/LLT) (согласно 2010)
ECM 1 - V6 / ODD INJECTORS & COILS - V8 (согласно 2012)
F36SPARE
F3710AHVAC-IGN
F3810APHONE CRUISE (согласно 2007)
IGNITION / MISC (согласно 2010)
IGNITION IP / BODY (согласно 2012)
F3910AIGNITION ENGINE (согласно 2007)
IGNITION ENGINE / FSCM (согласно 2010-2012)
F4010AAIRBAGS
F41SPARE
F4210ARIGHT PARK LAMP
F4310ALEFT PARK LAMP
Релей:
R1SPARE
R2COMMS ENABLE
R3A/C CLUTCH COMPRESSOR (согласно 2012)
R4REVERSE LAMPS
R5FOG LAMP - FRONT
R6HEADLAMP - LO BEAM / (HID)
R7HEADLIGHT WASH (согласно 2010-2012)
R8RR-DEFOG
R9FRONT WIPER HIGH
R10FRONT WIPER LOW
R11HEADLAMP - HI BEAM / (HID)
R12CRANK
R13POWERTRAIN
R14IGNITION MAIN
R15FRONT WINDSCREEN WASH
R16HORN
R17FAN 1 (ENGINE COOLING)
R18PARKING LIGHTS
R19FAN 2 (ENGINE COOLING)
R20FAN 3 (ENGINE COOLING)
R21VACUUM PUMP (согласно 2010-2012)

LPG предохранитель/резервный ящик (если имеется)

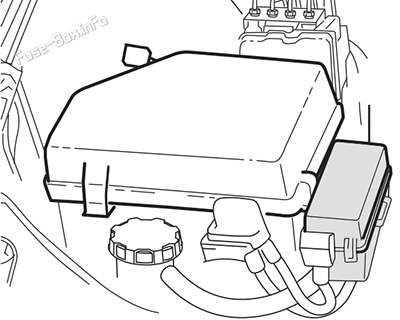

LPG fuse/relay box location: Holden Ute (VE; 2007-2013)

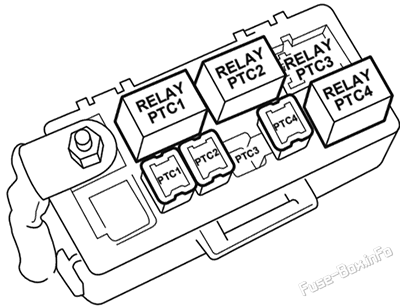

LPG fuse/relay box diagram: Holden Ute (VE; 2007-2013)

№АмпыФункция
PTC140AVAPORISER HEATER 1
PTC240AVAPORISER HEATER 2
PTC3-SPARE
PTC440AVAPORISER HEATER 3
Реле
PTC1VAPORISER HEATER 1
PTC2VAPORISER HEATER 2
PTC3SPARE
PTC4VAPORISER HEATER 3

Сзади блок предохранителей

Расположение блока предохранителей

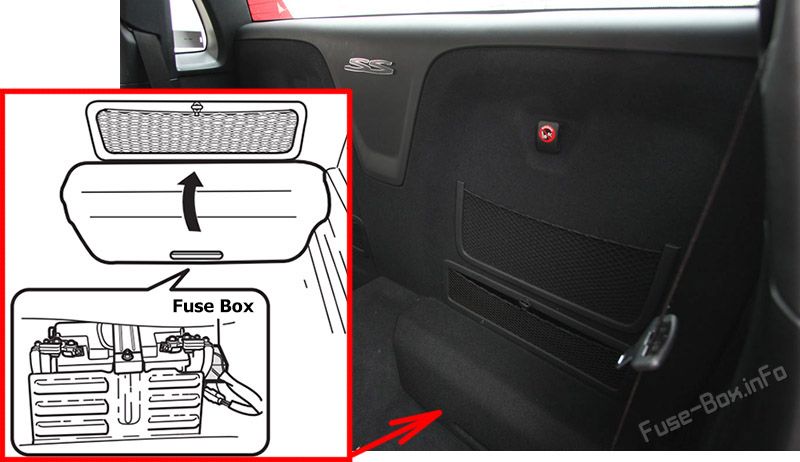

За сиденьем для пассажиров островов к боковой части батареи находится плавкий щит. Подними входную пашину, чтобы найти взрыватель.Rear fuse box location: Holden Ute (VE; 2007-2013)

Схема блока предохранителей

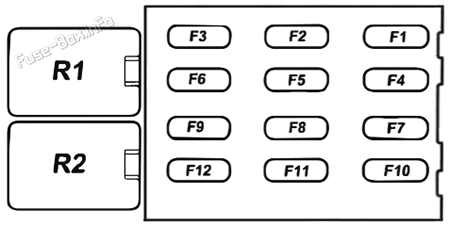

Rear fuse box diagram: Holden Ute (VE; 2007-2013)

6.11.5 Определение плавких предохранителей сзади блок предохранителей
№АмпыФункция
F110AREAR SEAT ENTERTAINMENT
F230AAMPLIFIER
F310ANAVIGATION / TELEMATICS / PHONE (согласно 2007-2010)
DEALER OPTIONS (согласно 2012)
F415A/25ARADIO & INFOTAINMENT
F510AINST / DISP / RFA / DLC (согласно 2007-2010)
IPC / RFA / DLC / LAMP (согласно 2012)
F620AREAR ACCESSORY POWER OUTLET (APO)
F730ATRAILER
F810ALIFTGATE MODULE LOGIC (согласно 2012)
F915AFUEL SHUT/OFF SOLENOID (согласно 2012)
F1015AECM BATT (согласно 2007-2010)
RVC SENSOR (согласно 2012)
F117.5ARVC SENSOR (согласно 2007-2010)
ECM BATT (согласно 2012)
F1220AFUEL PUMP (согласно 2007-2010)
FUEL SYSTEM CONTROL MODULE (согласно 2012)
Релей:
R1SPARE
R2SPARE
