Предохранители и реле Holden Vectra Zc 2002-2005
Схемы относятся к указанным годам и вариантам Holden Vectra Zc 2002-2005. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Holden.
В этой статье мы рассматриваем третье поколение Холдена Вектра (Alden Vectra).ZC), изготовленные из 2002 в адрес 2010. Вот вы найдете блок предохранителей диаграммы Холден Вектра 2002, 2003, 2004 и 2005, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя).
Схема предохранителей Holden Vectra 2002-2005
Содержание
Сопоставимость пассажиров блок предохранителей

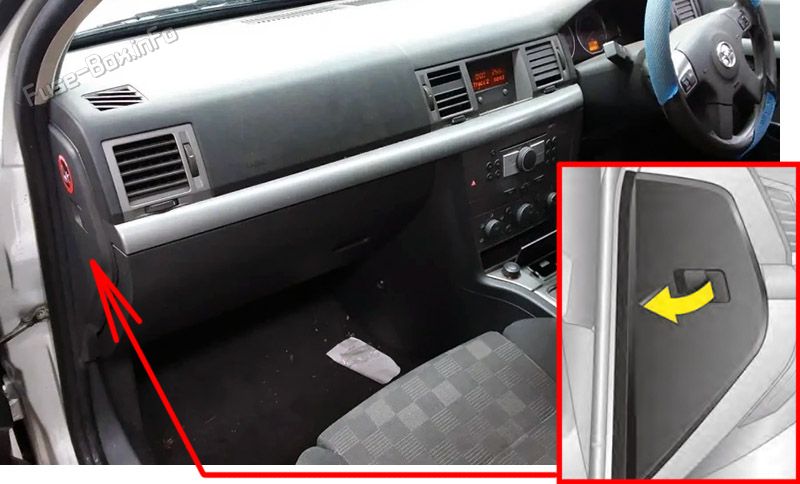

Расположение блока предохранителей
Чтобы снять обложку, прижми ручку и подними. В системе цепей с предохранителем подается инструмент блок предохранителей- покрытие для оказания помощи в удалении взрывателя.резерв В этом случае могут храниться взрыватели блок предохранителей Прикрытие.

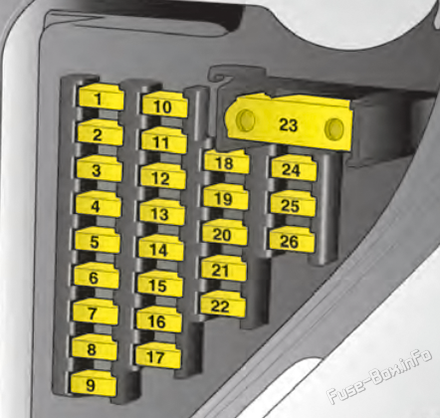

Схема блока предохранителей
| № | Ампы | Функция |
|---|---|---|
| 1 | 20A | Радио |
| 2 | 7.5A | Вентиляторы, нагревательные, кондиционеры |
| 3 | 20A | Солнечная крыша |
| 4 | — | — |
| 5 | 7.5A | Устройство управления модулями дверей |
| 6 | 7.5A | Тормозной свет |
| 7 | 30A | Устройство управления модуля кузова |
| 8 | 30A | Контрольное подразделение Модуль передней двери для пассажиров |
| 9 | 7.5A | Централизованное контрольное подразделение |
| 10 | 7.5A | Контрольное подразделение Модуль рулевой колонки |
| 11 | 5A | Включатель диагностики |
| 12 | 15A | Защита от перегрузки аккумуляторных батарей |
| 13 | — | — |
| 14 | — | — |
| 15 | 30A | Контрольное подразделение Модуль дверей водителя |
| 16 | — | — |
| 17 | 15A | Инструменты, информационное отображение |
| 18 | 7.5A | Система кондиционирования воздуха |
| 19 | — | — |
| 20 | 7.5A | Датчик Yaw () ESP, если они установлены) |
| 21 | — | — |
| 22 | 30A | Зажигалка для сигарет (если она установлена) |
| 23 | 40A | Вентиляторы, система кондиционирования воздуха, климатический контроль |
| 24 | — | — |
| 25 | 7.5A | Нагрев, кондиционирование воздуха |
| 26 | 7.5A | Инструменты, информационное отображение |
Сопоставимость двигателей блок предохранителей

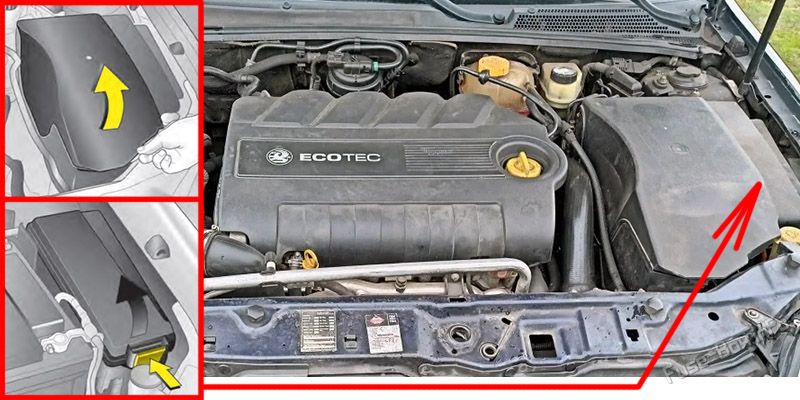

Расположение блока предохранителей
Удалить блок предохранителей Закрыть, сначала снять крышку аккумулятора, вытянуть ее вперед и вверх. Удалить блок предохранителей Защелка, защелка и подъем, как показано на рисунке.

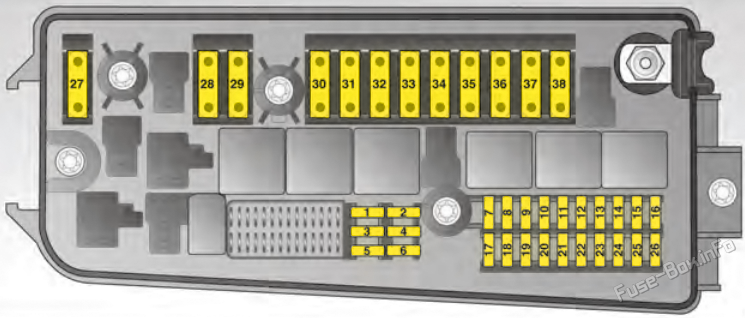

Схема блока предохранителей
| № | Ампы | Функция |
|---|---|---|
| 1 | 20A | Электроника двигателя, передаточная электроника |
| 2 | 25A | Двигатель стартера |
| 3 | 20A | Рог |
| 4 | 10A | Кондиционирование воздуха, климатический контроль |
| 5 | 15A | Система омыва ветрового стекла |
| 6 | — | — |
| 7 | 15A | Централизованное контрольное устройство, тяговое управление, программа обеспечения электронной стабильности |
| 8 | 10A | Фары |
| 9 | — | — |
| 10 | — | — |
| 11 | 30A | Очиститель ветрового стекла |
| 12 | 30A | Очиститель ветрового стекла |
| 13 | 7.5A | Центральный блок управления, тяговый контроль,ESP (если установлено) |
| 14 | — | — |
| 15 | 10A | Датчики отработавших газов |
| 16 | 7.5A | ABS |
| 17 | — | — |
| 18 | — | — |
| 19 | 5A | Регулировка диапазона освещения |
| 20 | — | — |
| 21 | — | — |
| 22 | — | — |
| 23 | 20A | Вспомогательное отопление |
| 24 | 30A | Напряжение аккумулятора, терминал 30 |
| 25 | 30A | Напряжение аккумулятора, терминал 30 |
| 26 | — | — |
| 27 | — | — |
| 28 | 60A | Регулятор модуля веловода |
| 29 | 40A | ABS |
| 30 | 60A | Регулятор модуля веловода |
| 31 | 60A | Регулятор внутреннего модуля транспортного средства |
| 32 | 40A | ABS |
| 33 | 60A | Регулятор внутреннего модуля транспортного средства |
| 34 | 60A | Регулятор модуля веловода |
| 35 | 20A | Охлаждающий вентилятор |
| 36 | 30A | Охлаждающий вентилятор |
| 37 | — | — |
| 38 | — | — |
Сравнение с погружной смесью блок предохранителей

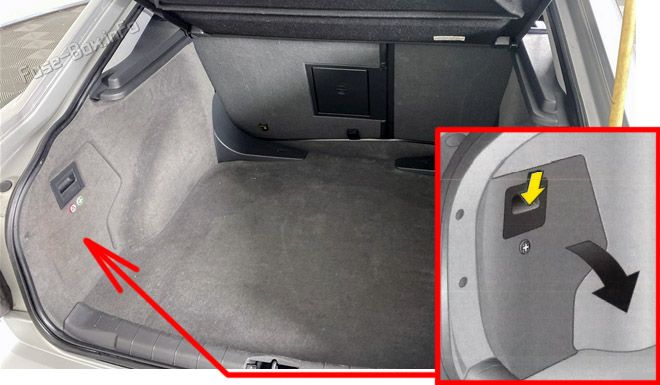

Расположение блока предохранителей
Чтобы снять обложку, надави на стержень и открой обложку.

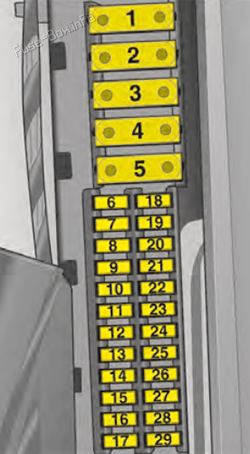

Схема блока предохранителей
| № | Ампы | Функция |
|---|---|---|
| 1 | — | — |
| 2 | — | — |
| 3 | — | — |
| 4 | 40A | Задний демистер |
| 5 | — | — |
| 6 | 30A | Электрические окна |
| 7 | 30A | Электрические окна |
| 8 | — | — |
| 9 | 15A | Рог |
| 10 | 20A | Топливный насос |
| 11 | 25A | Напряжение аккумулятора, терминал 30 |
| 12 | — | — |
| 13 | 20A | Буксировочное оборудование |
| 14 | 15A | Очиститель заднего окна |
| 15 | — | — |
| 16 | — | — |
| 17 | — | — |
| 18 | — | — |
| 19 | 7.5A | Цистерна с пашинкой |
| 20 | — | — |
| 21 | — | — |
| 22 | — | — |
| 23 | — | — |
| 24 | 25A | Напряжение аккумулятора, терминал 30 |
| 25 | — | — |
| 26 | — | — |
| 27 | 5A | Кондиционирование воздуха |
| 28 | — | — |
| 29 | — | — |
Дополнительная информация: Holden Vectra Zc 2002-2005
Предохранители и реле holden vectra zc 2002 2005: расположение блоков, схемы, номера позиций и номиналы. Обозначения цепей и штатные коды сохранены в исходном виде.
