Предохранители и реле Holden Viva Jf 2005-2008
Схемы относятся к указанным годам и вариантам Holden Viva Jf 2005-2008. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Holden.
Бронированная машина Холден Вива () JF) был изготовлен из 2004 в адрес 2008. В этой статье вы найдете блок предохранителей диаграммы Холден Вива 2005, 2006, 2007 и 2008, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя) и реле.
Схема предохранителей Holden Viva
Содержание
Сопоставимость пассажиров блок предохранителей

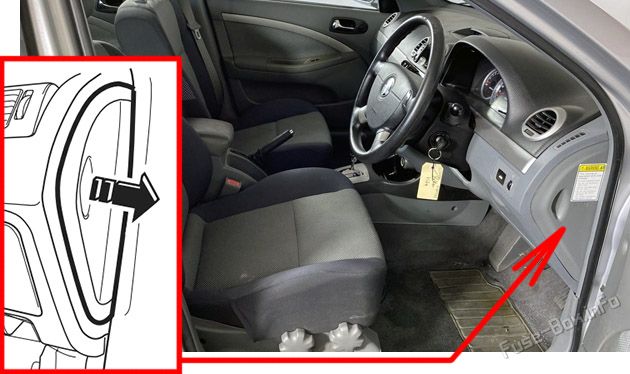

Расположение блока предохранителей
Взрыватели расположены на боковой стенке приборной панели.
Для того чтобы открыть крышку предохранителя в панели тире, открыть боковую дверь водителя , вытащить верхнюю часть крышки.

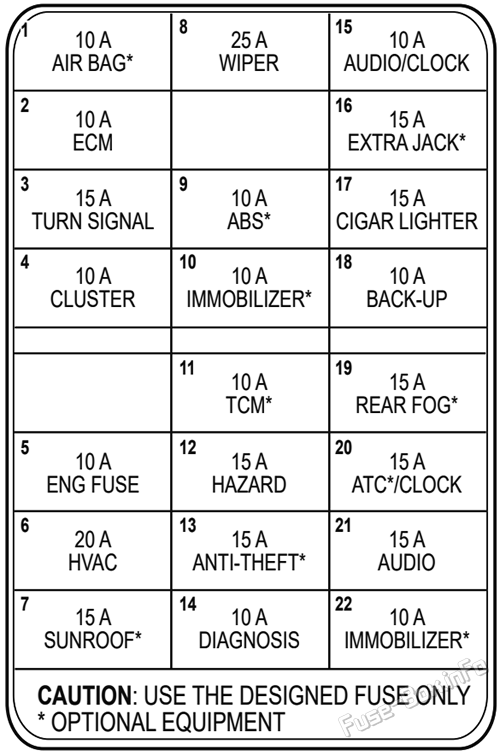

Схема блока предохранителей
| № | Ампы | Защищенные цепи |
|---|---|---|
| 1 | 10A | Подушки безопасности |
| 2 | 10A | Электронный модуль управления |
| 3 | 15A | Поворот сигнала |
| 4 | 15A | Тематический блок |
| 5 | 10A | Двигатель |
| 6 | 20A | Система отопления и кондиционирования воздуха |
| 7 | 15A | Крыша (с подножием) если предусмотрено комплектацией) |
| 8 | 20A | Проволока |
| 9 | 10A | Антиблокировочная тормозная система (если предусмотрено комплектацией) |
| 10 | 10A | Иммобилизатор |
| 11 | 10A | Модуль управления тягой (если предусмотрено комплектацией) |
| 12 | 15A | Опасные вспышки |
| 13 | 15A | Противоугонная система (если предусмотрено комплектацией) |
| 14 | 10A | Диагноз |
| 15 | 10A | Звуковая система; часы |
| 16 | 15A | Дополнительный валет (в долл. США) если предусмотрено комплектацией) |
| 17 | 15A | Мягче |
| 18 | 10A | Резервные огни |
| 19 | 15A | Задние противотуманные фары (задние противотуманные фары) если предусмотрено комплектацией) |
| 20 | 15A | Автоматическое регулирование климата (если предусмотрено комплектацией); часы |
| 21 | 15A | Звуковая система |
| 22 | 10A | Немобильный (иммобилизатор) если предусмотрено комплектацией) |
Сопоставимость двигателей блок предохранителей

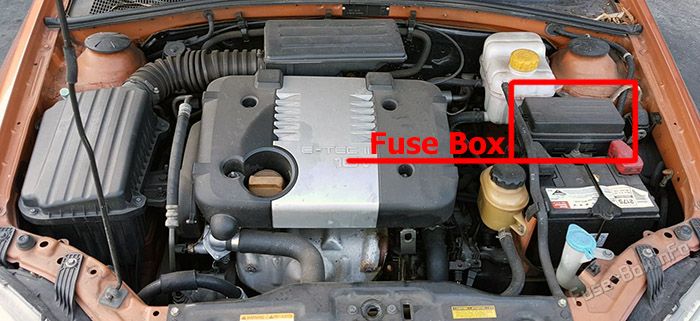

Расположение блока предохранителей
Это блок предохранителей- расположена с пассажирской стороны моторного отделения, содержит предохранители, основные взрыватели и реле.
Чтобы снять обложку, нажмите на подвох на стороне блок предохранителей в сторону двигателя и разогреть две вкладки с противоположной стороны.

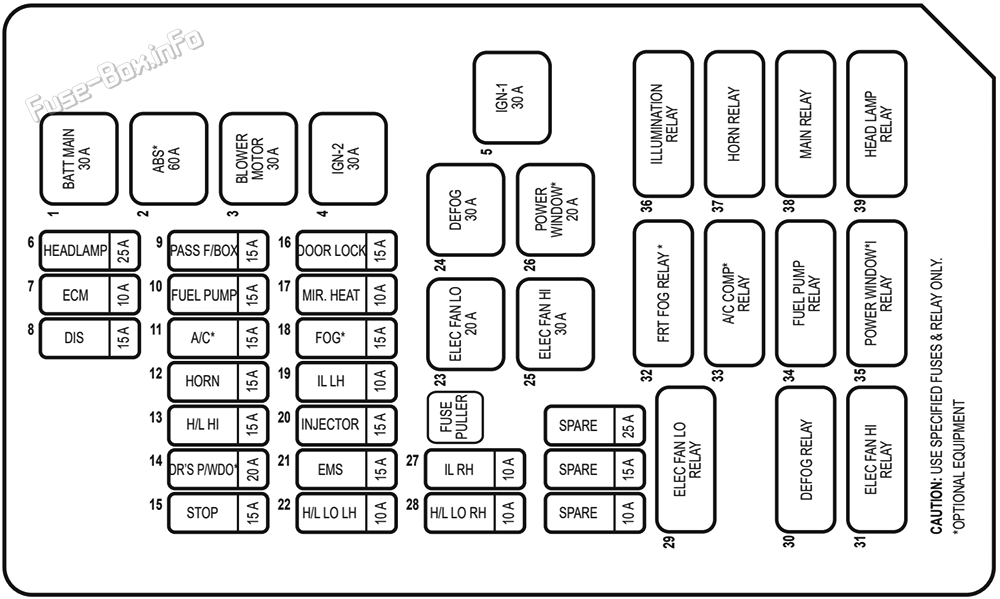

Схема блока предохранителей
| № | Ампы | Защищенные цепи |
|---|---|---|
| 1 | 30A | Основная батарея |
| 2 | 60A | Антиблокировочная тормозная система (если предусмотрено комплектацией) |
| 3 | 30A | Двигатель-вытяжитель |
| 4 | 30A | Зажигание 2 |
| 5 | 30A | Зажигание 1 |
| 6 | 25A | Фара |
| 7 | 10A | Электронный модуль управления |
| 8 | 10A | Модуль предупреждающего освещения антиблокировочной тормозной системы |
| 9 | 15A | Внутреннее взрывательное устройство |
| 10 | 15A | Топливный насос |
| 11 | 10A | Система кондиционирования воздуха |
| 12 | 15A | Рог |
| 13 | 15A | Фара дальнего света |
| 14 | 20A | Водитель (включает) |
| 15 | 15A | Стоп-сигналы |
| 16 | 15A | 2.11 Замки дверей |
| 17 | 10A | Подогреваемое зеркало |
| 18 | 15A | Туманный огонь (если предусмотрено комплектацией) |
| 19 | 10A | Освещение слева |
| 20 | 15A | Инжектор |
| 21 | 15A | Система управления двигателем |
| 22 | 10A | Фара ближнего света |
| 23 | 10A | Фара ближнего света |
| 24 | 20A | Низкая скорость электрического вентилятора |
| 25 | 30A | Демистер |
| 26 | 30A | Высокоскоростной электрический вентилятор |
| 27 | 20A | Окна с питанием |
| 28 | 10A | Правый свет |
| 29 | 10A | Фара ближнего света |
| Реле | ||
| 30 | Низкая скорость электрического вентилятора | |
| 31 | Демистер | |
| 32 | Высокоскоростной электрический вентилятор | |
| 33 | Передняя противотуманная фара (если предусмотрено комплектацией) | |
| 34 | Компрессор для кондиционирования воздуха | |
| 35 | Топливный насос | |
| 36 | Окна с питанием | |
| 37 | Освещение | |
| 38 | Рог | |
| 39 | Главное | |
| 40 | Фара |
