Предохранители и реле Holden Zafira Tt 2003-2005
Схемы относятся к указанным годам и вариантам Holden Zafira Tt 2003-2005. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Holden.
Договор MPV Холден Зафира (Holden Zafira) TT, с подтяжкой лица) был произведен из 2003 в адрес 2005. В этой статье вы найдете блок предохранителей диаграммы Холден Зафира 2003, 2004 и 2005, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя) и реле.
Схема предохранителей Holden Zafira
Содержание
блок предохранителей Место проведения
Их двое.блок предохранителей места расположения:
- в моторном отделении
- внутри транспортного средства, рядом с рулевой колонкой.

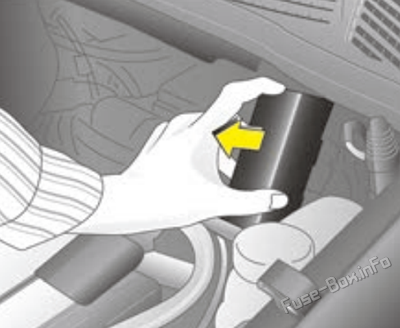

Отсек двигателя блок предохранителей
Взрыватели в моторном отсеке блок предохранителей- защищать первичные (основные) цепи.
Для доступа к взрывателям отсекать крышку, как показано, и поднимать ее вверх. Если в одном из этих взрывателей есть неисправность, то большая часть электрической системы потерпит поражение. Попросите у "Холден Ройтлер" проверить и исправить ошибку.

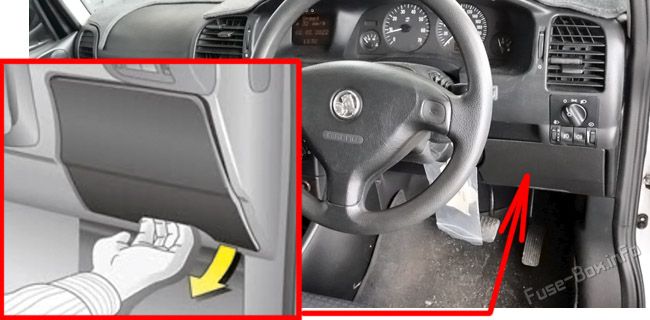

Внутренний блок предохранителей
Взрыватели внутри блок предохранителей защищать вторичные цепи. Они расположены за крышкой, расположенной справа от рулевого колеса.
Для замены предохранителя снять блок предохранителей и выключить блок предохранителей. Отключить блок предохранителей, держи ручку под предохранителями, тяни блок предохранителей и выворачивай его наружу.
блок предохранителей Схема

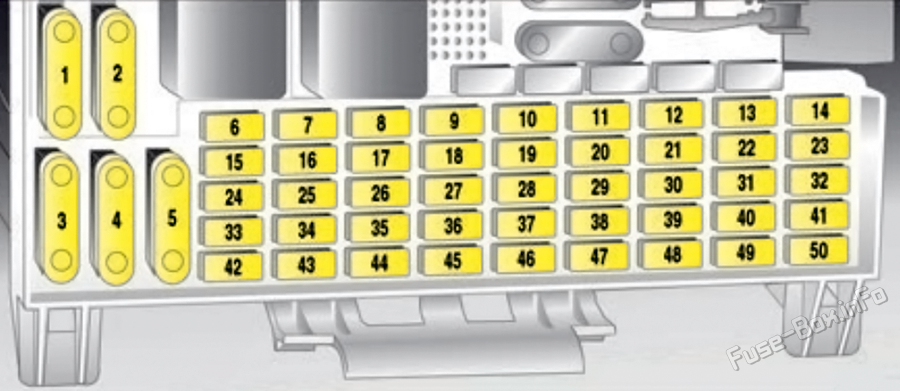

блок предохранителей в приборной панели
| № | Ампы | Описание |
|---|---|---|
| 1 | - | - |
| 2 | 30A | Фанаты, A/C |
| 3 | 40A | Подогреваемое заднее окно |
| 4 | - | - |
| 5 | - | - |
| 6 | 10A | Луч ближнего света (справа), регулировка диапазона видимости света |
| 7 | 10A | Парковые и задние огни (справа), номерные знаки |
| 8 | 10A | Луч дальнего света (справа) |
| 9 | - | - |
| 10 | 15A | Рог |
| 11 | 20A | Централизованное блокирование |
| 12 | 15A | Туманные огни |
| 13 | 5A | Информационный дисплей |
| 14 | 30A | Ветровые стеклоочистители |
| 15 | 5A | Электрические окна и зеркала |
| 16 | 10A | Задние противотуманные фары |
| 17 | 30A | Электрические окна |
| 18 | 5A | Автоматическая трансмиссия |
| 19 | 10A | CD Изменение |
| 20 | 30A | Электрические окна |
| 21 | 5A | Замок смены парка, радиоцентральная замок |
| 22 | 15A | Опасные огни, A/C, контрольные индикаторы, информационное отображение |
| 23 | 10A | ABS, TC, силовой рулевой механизм |
| 24 | 10A | Регулировка дальности дальности пучка света с низким (левым) лучом |
| 25 | 10A | Парковые и задние огни (слева), номерные огни |
| 26 | 10A | Луч дальнего света (левый) |
| 27 | - | - |
| 28 | 5A | С любезного разрешения |
| 29 | 10A | Опасные огни, внутренние огни, автоматическая трансмиссия |
| 30 | - | - |
| 31 | 20A | Очиститель заднего окна |
| 32 | 10A | Фары на колпаке, иммобилизатор |
| 33 | 20A | Заднее дополнительное разъем |
| 34 | 20A | Информационный дисплей, радио |
| 35 | 10A | Автоматическая трансмиссия, охлаждение двигателя, A/C |
| 36 | 15A | Зажигалка для сигарет |
| 37 | - | - |
| 38 | 10A | Орган управления круизом, индикатор информации о тормозных огнях |
| 39 | 5A | Автотрансмиссия, A/C, охлаждение двигателя |
| 40 | 5A | Охлаждение двигателя, A/C |
| 41 | 10A | Нагреваемые внешние зеркала |
| 42 | 5A | Внутреннее освещение |
| 43 | - | - |
| 44 | - | - |
| 45 | - | - |
| 46 | 15A | Регулятор двигателя |
| 47 | - | - |
| 48 | - | - |
| 49 | - | - |
| 50 | - | - |
