Предохранители и реле Honda Accord (1998-2002)
Схемы относятся к указанным годам и вариантам Honda Accord (1998-2002). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Honda.
Расположение предохранителей Хонда Аккорд 1998-2002 гг.
Использована информация из руководств по эксплуатации 2001 и 2002 годов. Расположение и функции предохранителей в автомобилях, произведенных в другое время, могут отличаться.
Предохранитель прикуривателя (розетки) в Honda Accord Это предохранитель №9 в блоке предохранителей правой приборной панели.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Пассажирский салон

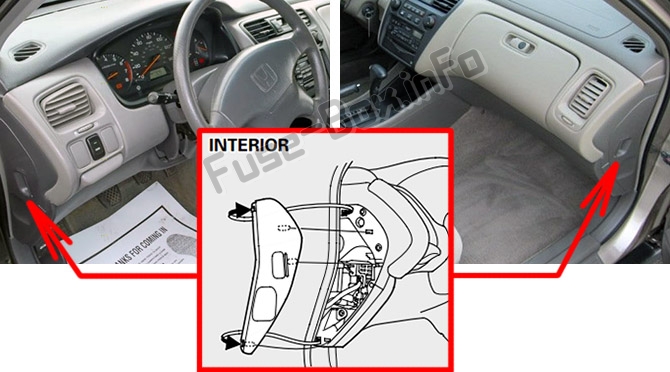

Внутренние блоки предохранителей расположены по бокам приборной панели.
Чтобы открыть внутренний блок предохранителей, откройте дверь автомобиля, откройте крышку, затем снимите ее с петель, потянув на себя.
Моторного отсека

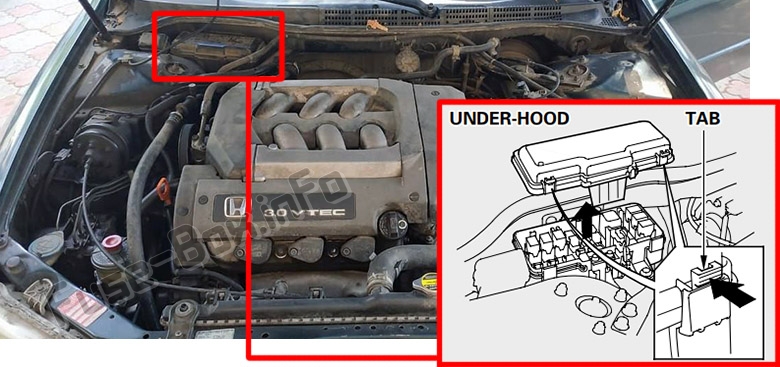

Подкапотный блок предохранителей расположен в задней части моторного отсека со стороны пассажира.
Схемы блока предохранителей
Схемы блока предохранителей
Пассажирский салон, сторона водителя
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 15 A | Топливный насос IG1 |
| 2 | 10 A | ИГ1 СРС |
| 3 | 7,5 А | ИГ2 ВАК |
| 4 | 7,5 А | Зеркало на радиоуправлении |
| 5 | 7,5 А | Дневной свет IG2 (на моделях для Канады) |
| 6 | 15 A | ЭБУ (ECM/PCM), круиз-контроль |
| 7 | 7,5 А | IG1 Люк, Омыватель |
| 8 | 7,5 А | ACC |
| 9 | 7,5 А | Приборная панель, фонари заднего хода |
| 10 | 7,5 А | Сигналы поворота IG1 |
| 11 | 15 A | Катушка IG1 |
| 12 | 30 A | IG1 Стеклоочиститель |
| 13 | 7,5 А | STS |
Пассажирский салон, сторона пассажира
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 30 A | Люк |
| 2 | 20 A | Регулировка сиденья водителя с электроприводом |
| 3 | 20 A | Ассистент регулировки сиденья с электроприводом |
| 4 | 20 A | Скользящее сиденье водителя с электроприводом |
| 5 | 20 A | Ассистент сиденья с электроприводом |
| 6 | 10 A | Дневные ходовые огни (на моделях для Канады) |
| 7 | 20 A | Задний левый стеклоподъемник |
| 8 | 20 A | Передний правый стеклоподъемник |
| 9 | 20 A | Радио, Прикуриватель |
| 10 | 10 A | Маленькие огни |
| 11 | 7,5 А | Внутреннее освещение, освещение салона |
| 12 | 20 A | Замки с электроприводом |
| 13 | 7,5 А | Часы |
| 14 | 7,5 А | Проверка двигателя АБС |
| 15 | 20 A | Передний левый стеклоподъемник |
| 16 | 20 A | Задний правый стеклоподъемник |

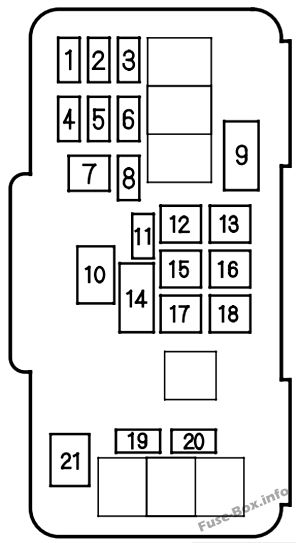

Моторного отсека
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 20 A | Левая фара |
| 2 | (7,5 А) | (РЕЛЕ ДИММЕРА) |
| 3 | 20 A | Правая фара |
| 4 | 20 A | АБС Ф/С |
| 5 | 20 A | Stop |
| 6 | 15 A | ACG |
| 7 | 30 A | АБС мотор |
| 8 | 15 A | Опасность |
| 9 | — | Запасной предохранитель |
| 10 | 100 А | Батарея |
| 11 | 20 A | Охлаждающий вентилятор |
| 12 | 40 A | Резервное копирование, АКК |
| 13 | 40 A | Электродвигатель стеклоподъемника |
| 14 | — | Запасной предохранитель |
| 15 | 40 A | Сиденье с электроприводом |
| 16 | 20 A | BSC |
| 17 | 40 A | Двигатель нагревателя |
| 18 | 40 A | Задний антиобледенитель |
| 19 | 20 A | Сиденье с подогревом |
| 20 | 20 A | Вентилятор конденсатора |
| 21 | 50 A | IG1 Основной |
