Предохранители и реле Honda Accord (2013-2017)

Схемы относятся к указанным годам и вариантам Honda Accord (2013-2017). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Honda.

Расположение предохранителей Хонда Аккорд 2013-2017

Предохранители прикуривателя (розетки) в Honda Accord Это предохранители № 14 (задняя розетка питания для аксессуаров — консольный отсек) и № 40 (розетка питания для аксессуаров — панель консоли) в блоке предохранителей приборной панели.

Оглавление

Расположение блока предохранителей

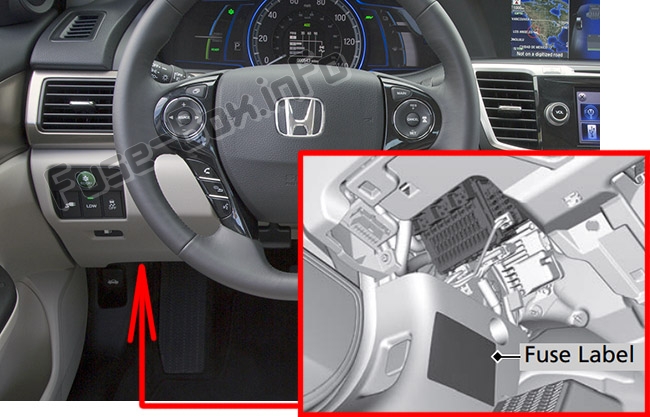

Пассажирский салон

Расположен под приборной панелью.
Расположение предохранителей указано на этикетке на боковой панели. Пассажирский салон

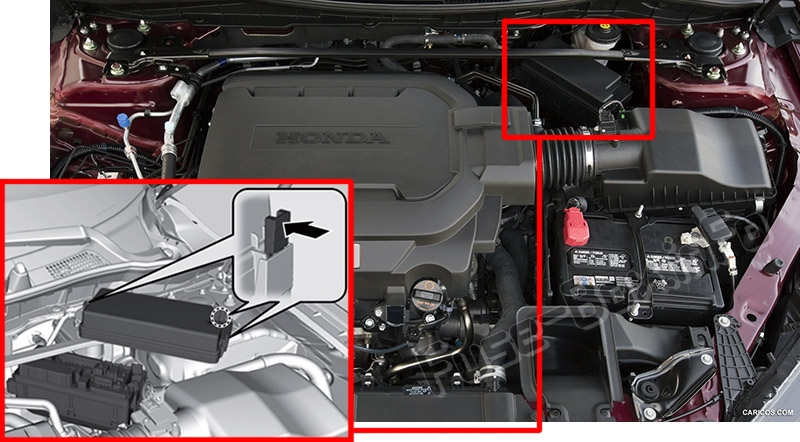

Моторного отсека

Расположен рядом с бачком тормозной жидкости.
Расположение предохранителей показано на крышке блока предохранителей. Моторного отсека

Схемы блока предохранителей

2013, 2014, 2015

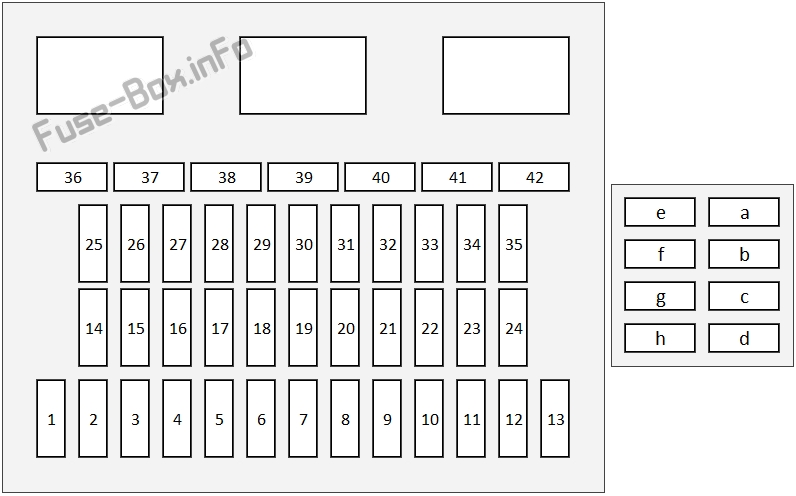

Пассажирский салон

Назначение предохранителей в салоне (2013, 2014, 2015)

№	Цепь защищена	Amps
1	A/C	7,5 А
2	DRL	7,5 А
3	—	—
4	-	-
5	метр	7,5 А
6	SRS	7,5 А
7	Вариант	(7,5 А)
8	МИСС СОЛ	10 A
9	Топливный насос	20 A
10	АБС/ВСА	7,5 А
11	—	—
12	Передний стеклоочиститель	7,5 А
13	ACG	15 A
14	Задняя розетка питания для аксессуаров (консольный отсек)	(20 А)
15	Сиденье водителя с электроприводом наклона (опция)	(20 А)
16	Люк (опция)	(20 А)
17	Подогрев передних сидений (опция)	(20 А)
18	-	-
19	Разблокировка двери со стороны пассажира	10 A
20	Отпирание задней двери со стороны водителя	10 A
21	Замок двери водителя	10 A
22	Замок двери пассажира	10 A
23	Разблокировка двери водителя	10 A
24	SRS	10 A
25	Освещение	10 A
26	Замок	7,5 А
27	Парковочные огни	10 A
28	Поясничная поддержка (опция)	(10 А)
29	Дальний свет правой фары	10 A
30	Шайба	15 A
31	СМАРТ (опция)	(10 А)
32	Стеклоподъемник водителя	20 A
33	Стеклоподъемник переднего пассажира	20 A
34	Задний стеклоподъемник со стороны водителя	20 A
35	Стеклоподъемник со стороны заднего пассажира	20 A
36	Сдвижное сиденье водителя с электроприводом (опция)	(20 А)
37	ПРИНАДЛЕЖНОСТИ	7,5 А
38	—	—
39	Дальний свет левой фары	10 A
40	Дополнительная розетка питания (консольная панель)	20 A
41	Замок задней двери со стороны водителя	10 A
42	Замок	20 A
a	Аудио (опция)	(7,5 А)
b	АКМ (опция)	(20 А)
c	Обогреватели задних сидений (опция)	(15 А)
d	Усилитель премиум-класса (опция)	(20 А)
e	—	—
f	—	—
g	Сиденье пассажира с электроприводом наклона (опция)	(20 А)
h	Сдвижное пассажирское сиденье с электроприводом (опция)	(20 А)

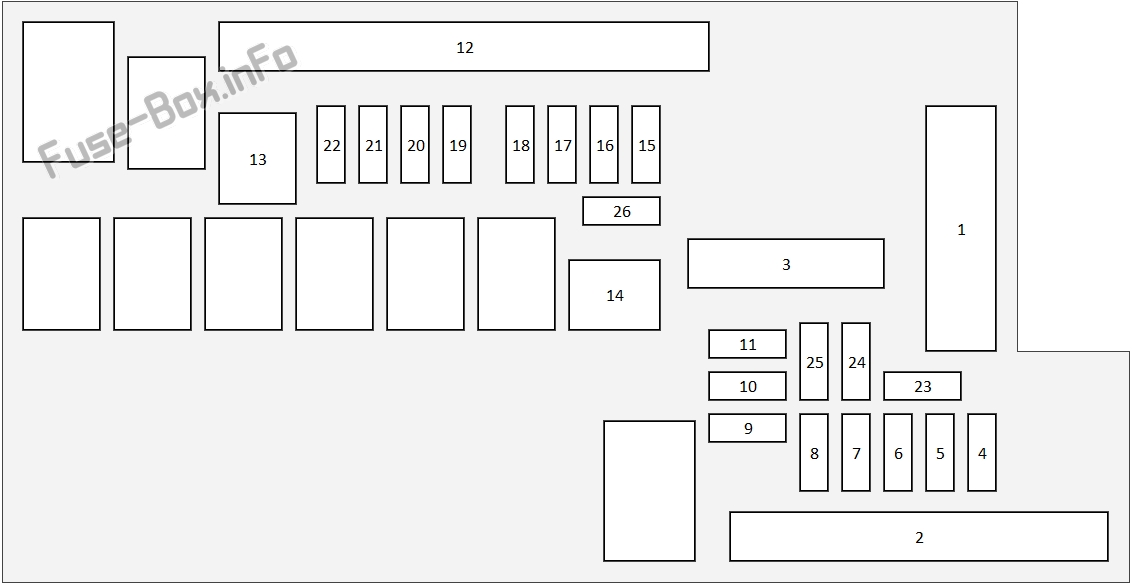

Моторного отсека

Назначение предохранителей в моторном отсеке (2013, 2014, 2015)

№	Цепь защищена	Amps
1	Батарея	125 А
2	EPS	70 A
2	Блок предохранителей основной 1	(60 А)
2	Блок предохранителей Вариант 1	(40 А)
2	-	-
2	-	-
2	АБС/ВСА ФСР	40 A
2	АБС/VSA Мотор	30 A
3	-	-
3	-	-
3	-	-
3	-	-
4	Передняя противотуманная фара (в моделях с интеллектуальной системой входа вместо выключателя зажигания есть кнопка ENGINE START/STOP)	(15 А)
5	Horn	10 A
6	Стоп-сигнал	10 A
7	FI Sub	15 A
8	DRL	(7,5 А)
9	Катушка ИГ	15 A
10	Инжектор (4-цил.)	20 A
11	Опасность	15 A
12	Блок предохранителей основной 2	60 A
12	Блок предохранителей, вариант 2	(40 А)
12	ИГ Основной 1	50 А / 30 А (модели с интеллектуальной системой входа)
12	IG Main 2 (Модели с интеллектуальной системой входа)	30 A
12	Вспомогательный двигатель вентилятора	20 А (4-цил.) / 30 А (6-цил.)
12	Основной ближний свет фар	30 A
12	Блок предохранителей	30 A
12	Мотор стеклоочистителя	30 A
12	Двигатель главного вентилятора	30 A
12	Стартер (Модели с интеллектуальной системой входа)	30 A
13	Задний обогреватель	40 A
14	Двигатель нагревателя	40 A
15	ФИ Главная	15 A
16	Дверное зеркало с подогревом (Модели с интеллектуальной системой входа имеют кнопку ENGINE START/STOP вместо замка зажигания)	(10 А)
17	MG сцепление	7,5 А
18	DBW	15 A
19	Малый свет	20 A
20	Внутренний свет	7,5 А
21	Резервное копирование	10 A
22	Аудио	10 A
23	Таймер вентилятора	7,5 А
24	Ближний свет правой фары	10 A
25	Ближний свет левой фары	10 A
26	-	-

2016, 2017

Пассажирский салон

Назначение предохранителей в салоне (2016, 2017)

№	Цепь защищена	Amps
1	A/C	7,5 А
2	DRL	7,5 А
3	-	—
4	-	—
5	метр	7,5 А
6	SRS	7,5 А
7	Вариант	(7,5 А)
8	МИСС СОЛ	10 A
9	Топливный насос	20 A
10	АБС/ВСА	7,5 А
11	-	-
12	Передний стеклоочиститель	7,5 А
13	ACG	15 A
14	Задняя розетка питания для аксессуаров (консольный отсек)	(20 А)
15	Сиденье водителя с электроприводом наклона (опция)	(20 А)
16	Люк (опция)	(20 А)
17	Подогрев передних сидений (опция)	(20 А)
18	-	-
19	Разблокировка двери со стороны пассажира	10 A
20	Отпирание задней двери со стороны водителя	10 A
21	Замок двери водителя	10 A
22	Замок двери пассажира	10 A
23	Разблокировка двери водителя	10 A
24	SRS	10 A
25	Освещение	10 A
26	Замок	7,5 А
27	Парковочные огни	10 A
28	Поясничная поддержка (опция)	(10 А)
29	Дальний свет правой фары	10 A
30	Шайба	15 A
31	СМАРТ (опция)	(10 А)
32	Стеклоподъемник водителя	20 A
33	Стеклоподъемник переднего пассажира	20 A
34	Задний стеклоподъемник со стороны водителя	20 A
35	Стеклоподъемник со стороны заднего пассажира	20 A
36	Сдвижное сиденье водителя с электроприводом (опция)	(20 А)
37	ПРИНАДЛЕЖНОСТИ	7,5 А
38	-	-
39	Дальний свет левой фары	10 A
40	Передняя розетка питания для аксессуаров (панель консоли)	20 A
41	Замок задней двери со стороны водителя	10 A
42	Замок	20 A
a	Аудио (опция)	(7,5 А)
b	АКМ (опция)	(20 А)
c	Обогреватели задних сидений (опция)	(15 А)
d	Усилитель премиум-класса (опция)	(20 А)
e	—	-
f	-
g	Сиденье пассажира с электроприводом наклона (опция)	(20 А)
h	Сдвижное пассажирское сиденье с электроприводом (опция)	(20 А)

Моторного отсека

Назначение предохранителей в моторном отсеке (2016, 2017)

№	Цепь защищена	Amps
1	Батарея	125 А
2	EPS	70 A
2	Блок предохранителей основной 1	(60 А)
2	Блок предохранителей Вариант 1	(40 А)
2	-	-
2	-	-
2	АБС/ВСА ФСР	20 А (с LKAS) / 40 А (без LKAS)
2	АБСА/СА Мотор	40 А (с LKAS) / 30 А (без LKAS)
3	-	-
3	-	-
3	-	-
3	-	-
4	Передняя противотуманная фара (в моделях с интеллектуальной системой входа вместо выключателя зажигания есть кнопка ENGINE START/STOP)	(10 А)
5	Horn	10 A
6	Стоп-сигнал	10 A
7	FI Sub	15 A
8	DRL	(7,5 А)
9	Катушка ИГ	15 A
10	Инжектор (4-цил.) / - (6-цил.)	(20 А) (4-цил.) / - (6-цил.)
11	Опасность	15 A
12	Блок предохранителей основной 2	60 A
12	Блок предохранителей, вариант 2	(40 А)
12	ИГ Основной 1	30 А (с системой интеллектуального доступа) / 50 А (без системы интеллектуального доступа)
12	IG Main 2 (Модели с интеллектуальной системой входа)	30 A
12	- (Модели без интеллектуальной системы входа)	-
12	Вспомогательный двигатель вентилятора	20 А (4-цил.) / 30 А (6-цил.)
12	Основной ближний свет фар	30 A
12	Блок предохранителей	30 A
12	Мотор стеклоочистителя	30 A
12	Двигатель главного вентилятора	30 A
12	Стартер (Модели с интеллектуальной системой входа)	30 A
12	- (Модели без интеллектуальной системы входа)	-
13	Задний обогреватель	40 A
14	Двигатель нагревателя	40 A
15	ФИ Главная	15 A
16	Дверное зеркало с подогревом (4-цил.) / - (6-цил.)	(10 А) (4-цил.) / - (6-цил.)
17	MG сцепление	7,5 А
18	DBW	15 A
19	Малый свет	20 A
20	Внутренний свет	7,5 А
21	Резервное копирование	10 A
22	Аудио	10 A
23	Таймер вентилятора	7,5 А
24	Ближний свет правой фары	10 A
25	Ближний свет левой фары	10 A
26	ЭБУ АБС/ВСА (с LKAS) / - (без LKAS)	7,5 А (с LKAS) / - (без LKAS)
