Предохранители и реле Honda Accord (2008-2012)
Схемы относятся к указанным годам и вариантам Honda Accord (2008-2012). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Honda.
Расположение предохранителей Хонда Аккорд 2008-2012 гг.
Предохранители прикуривателя (розетки) в Honda Accord Это предохранитель № 23 (передняя розетка) в блоке предохранителей приборной панели со стороны водителя и предохранитель № 12 (задняя дополнительная розетка) в блоке предохранителей приборной панели со стороны пассажира.
Оглавление
Расположение блока предохранителей
Пассажирский салон

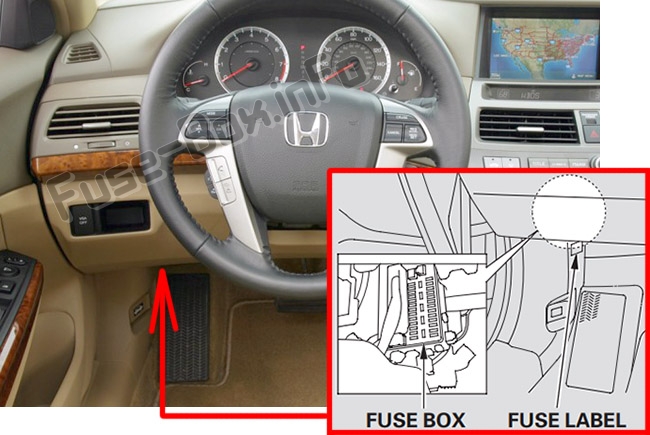

Блок предохранителей в салоне со стороны водителя находится под приборной панелью со стороны водителя.
Этикетка предохранителя прикреплена к боковой панели

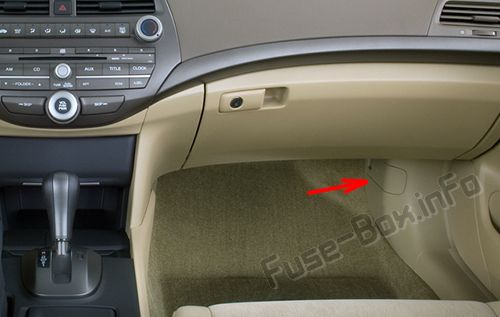

Блок предохранителей в салоне со стороны пассажира находится на нижней панели со стороны пассажира.

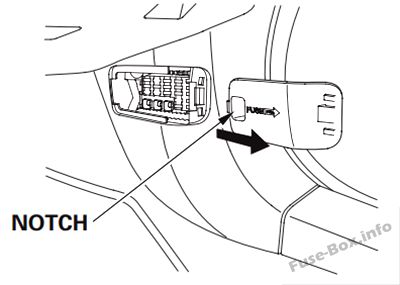

Чтобы снять крышку, вставьте палец в паз на крышке и слегка потяните ее вверх, затем потяните на себя и снимите с петель.
Моторного отсека

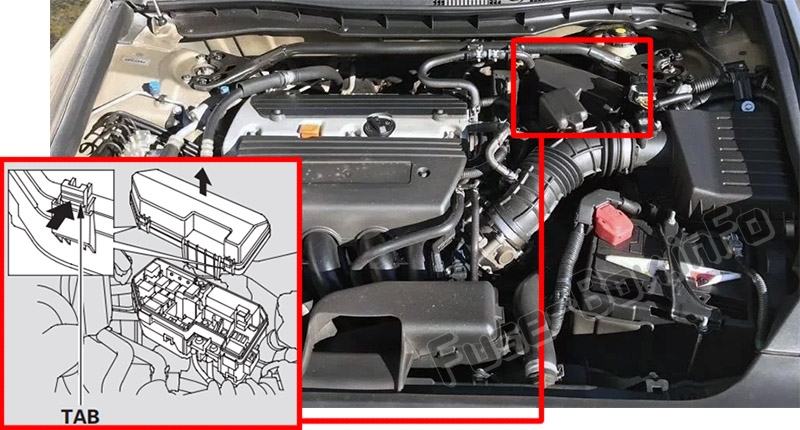

Подкапотный блок предохранителей находится со стороны водителя.
Схемы блока предохранителей

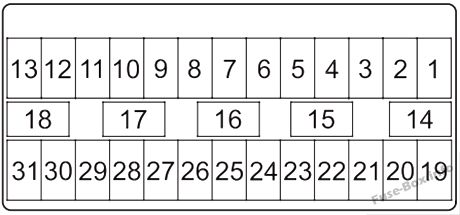

Пассажирский салон, сторона водителя
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | — | Не используется |
| 2 | 7,5 А | Память сиденья (при наличии) |
| 3 | 15 A | Шайба |
| 4 | 7,5 А | щетка стеклоочистителя |
| 5 | 7,5 А | метр |
| 6 | 7,5 А | АБС/ВСА |
| 7 | 15 A | ACG |
| 8 | 7,5 А | СТС (при наличии) |
| 9 | 20 A | Топливный насос |
| 10 | 10 A | VB SOL (при наличии) |
| 11 | 10 A | SRS |
| 12 | 7,5 А | ODS (система обнаружения присутствия) |
| 13 | — | Не используется |
| 14 | 10 A | ACM (при наличии) |
| 15 | 7,5 А | Дневные ходовые огни |
| 16 | 7,5 А | A/C |
| 17 | 7,5 А | Аксессуар, Ключ, Замок |
| 18 | 7,5 А | Аксессуар |
| 19 | 20 A | Сдвижное сиденье водителя с электроприводом (при наличии) |
| 20 | 20 A | Люк (при наличии) |
| 21 | 20 A | Регулировка наклона сиденья водителя с электроприводом (при наличии) |
| 22 | 20 A | Задний левый стеклоподъемник |
| 23 | 15 A | Передняя розетка для аксессуаров |
| 24 | 20 A | Стеклоподъемник водителя |
| 25 | 10 A | Замок двери со стороны водителя |
| 26 | 10 A | Левая передняя противотуманная фара (при наличии) |
| 27 | 10 A | Левые боковые малые фары (снаружи) |
| 28 | 10 A | Дальний свет левой фары |
| 29 | 7,5 А | TPMS |
| 30 | 10 A | Ближний свет левой фары |
| 31 | — | Не используется |

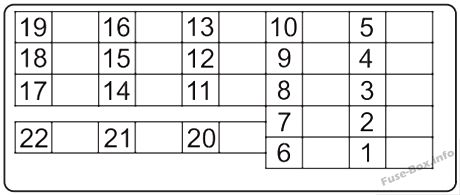

Пассажирский салон, сторона пассажира
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 10 A | Дальний свет правой фары |
| 2 | 10 A | Правые боковые малые фары (снаружи) |
| 3 | 10 A | Правая передняя противотуманная фара (при наличии) |
| 4 | 10 A | Ближний свет правой фары |
| 5 | — | Не используется |
| 6 | 7,5 А | Внутреннее освещение |
| 7 | — | Не используется |
| 8 | 20 A | Регулировка наклона сиденья переднего пассажира с электроприводом (при наличии) |
| 9 | 20 A | Сдвижное сиденье переднего пассажира с электроприводом (при наличии) |
| 10 | 10 A | Замок правой боковой двери |
| 11 | 20 A | Задний правый стеклоподъемник |
| 12 | 15 A | Задняя розетка для аксессуаров |
| 13 | 20 A | Стеклоподъемник переднего пассажира |
| 14 | — | Не используется |
| 15 | 20 A | Усилитель премиум-класса (при наличии) |
| 16 | — | Не используется |
| 17 | — | Не используется |
| 18 | 10 A | Поясничная поддержка (при наличии) |
| 19 | 15 A | Подогрев сидений (при наличии) |
| 20 | — | Не используется |
| 21 | — | Не используется |
| 22 | — | Не используется |

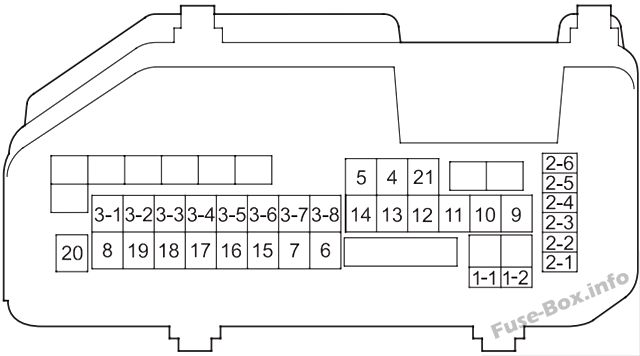

Моторного отсека
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1-1 | 100 А | Аккумулятор (4-цилиндровые модели) |
| 1-1 | 120 А | Аккумулятор (модели V6) |
| 1-2 | 40 A | Блок предохранителей со стороны пассажира |
| 2-1 | — | Не используется |
| 2-2 | 40 A | АБС/ВСА |
| 2-3 | 30 A | АБС/VSA Мотор |
| 2-4 | (40 А) | Блок предохранителей со стороны пассажира |
| 2-5 | — | Не используется |
| 2-6 | — | Не используется |
| 3-1 | — | Не используется (4-цилиндровые модели) |
| 3-1 | 30 A | Вспомогательный двигатель вентилятора (модели V6) |
| 3-2 | 30 A | Мотор стеклоочистителя |
| 3-3 | 30 A | Двигатель главного вентилятора |
| 3-4 | 30 A | Боковое освещение водителя Основное |
| 3-5 | (60 А) | Блок предохранителей со стороны водителя |
| 3-6 | 30 A | Боковой свет со стороны пассажира Основной |
| 3-7 | (40 А) | Блок предохранителей со стороны водителя |
| 3-8 | 50 A | ИГ Главная |
| 4 | 40 A | Задний антиобледенитель |
| 5 | 20 A | Вспомогательный двигатель вентилятора (4-цилиндровые модели) |
| 5 | — | Не используется (модели V6) |
| 6 | — | Не используется |
| 7 | — | Не используется |
| 8 | 40 A | Двигатель нагревателя |
| 9 | 15 A | Опасность |
| 10 | 20 A | Рог, стоп |
| 11 | — | Не используется |
| 12 | — | Не используется |
| 13 | 15 A | Катушка ИГ |
| 14 | 15 A | FI Sub |
| 15 | 10 A | Резервное копирование |
| 16 | 7,5 А | Внутреннее освещение |
| 17 | 15 A | ФИ Главная |
| 18 | 15 A | DBW |
| 19 | — | Не используется (4-цилиндровые модели) |
| 19 | 7,5 А | Резервное копирование, ЭБУ FI (модели V6) |
| 20 | 7,5 А | MG сцепление |
| 21 | 7,5 А | Реле вентилятора |
