Предохранители и реле Honda Accord Hybrid (2013-2017)

Схемы относятся к указанным годам и вариантам Honda Accord Hybrid (2013-2017). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Honda.

Расположение предохранителей Honda Accord Hybrid 2013-2017

Предохранители прикуривателя (розетка) Это предохранители № 14 (задняя розетка питания для аксессуаров — консольный отсек) и № 40 (передняя розетка питания для аксессуаров — панель консоли) в блоке предохранителей приборной панели.

Оглавление

Расположение блока предохранителей

Пассажирский салон

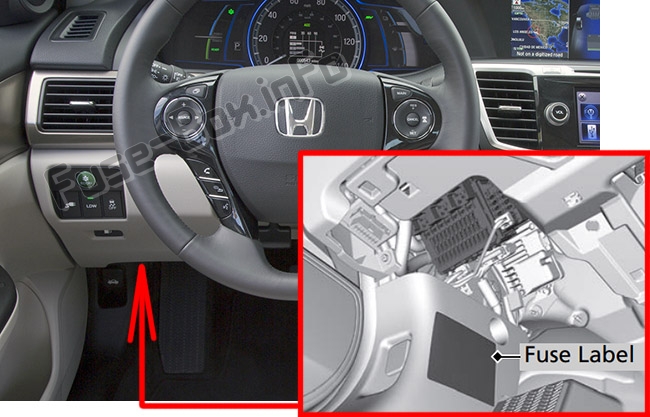

Расположен под приборной панелью.
Расположение предохранителей указано на этикетке на боковой панели. Пассажирский салон

Моторного отсека

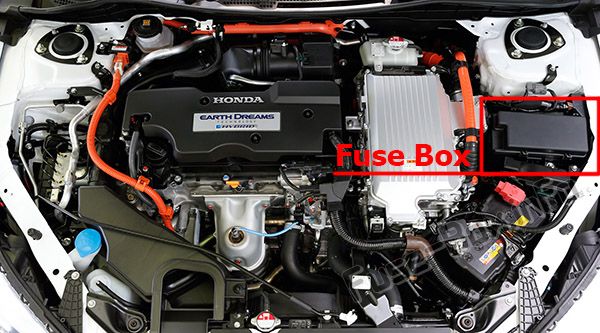

Расположен рядом с бачком тормозной жидкости. Моторного отсека

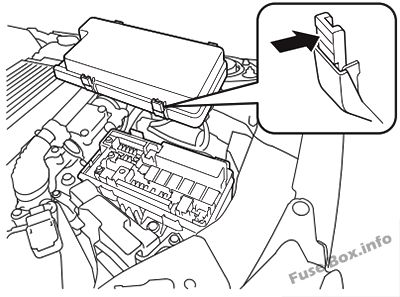

Расположение предохранителей показано на крышке блока предохранителей. Моторного отсека

2014, 2015

Назначение предохранителей в салоне (2014, 2015)

№	Цепь защищена	Amps
1	A/C	7,5 А
2	DRL	7,5 А
3	—	—
4	-	-
5	метр	10 A
6	SRS	7,5 А
7	Вариант	7,5 А
8	-	-
9	Топливный насос	20 A
10	АБС/ВСА	7,5 А
11	-	-
12	Передний стеклоочиститель	7,5 А
13	ACG	15 A
14	Задняя розетка питания для аксессуаров (консольный отсек)	20 A
15	Сиденье водителя с электроприводом наклона	20 A
16	Люк (опция)	(20 А)
17	Подогрев передних сидений	20 A
18	Загрузочная крышка (опция)	(10 А)
19	Разблокировка двери со стороны пассажира	10 A
20	Отпирание задней двери со стороны водителя	10 A
21	Замок двери водителя	10 A
22	Замок двери пассажира	10 A
23	Разблокировка двери водителя	10 A
24	SRS	10 A
25	Освещение	10 A
26	Замок	7,5 А
27	Парковочные огни	10 A
28	Поясничная поддержка	10 A
29	Дальний свет правой фары	10 A
30	Шайба	15 A
31	Основной кондиционер	10 A
32	Стеклоподъемник водителя	20 A
33	Стеклоподъемник переднего пассажира	20 A
34	Задний стеклоподъемник со стороны водителя	20 A
35	Стеклоподъемник со стороны заднего пассажира	20 A
36	Сдвижное сиденье водителя с электроприводом	20 A
37	ПРИНАДЛЕЖНОСТИ	7,5 А
38	-	-
39	Дальний свет левой фары	10 A
40	Передняя розетка питания для аксессуаров (панель консоли)	20 A
41	Замок задней двери со стороны водителя	10 A
42	Замок	20 A
a	УМНАЯ	10 A
b	Гибридная система (опция)	(15 А)
c	Гибридная система	10 A
d	Опасность	15 A
e	Сиденье пассажира с электроприводом наклона (опция)	(20 А)
f	Сдвижное пассажирское сиденье с электроприводом (опция)	(20 А)
g	Обогреватели задних сидений (опция)	(15 А)
h	-	-

Назначение предохранителей в моторном отсеке (2014, 2015)

№	Цепь защищена	Amps
1	Батарея	150 А
2	EPS	70 A
2	ESB	40 A
2	Электрический водяной насос двигателя	20 A
2	Блок предохранителей Вариант 1	40 A
2	АБС/VSA Мотор	30 A
2	RFC	40 A
2	ИГ Основной 1	30 A
3	Основной ближний свет фар	30 A
3	Левый E-PT (опция)	(30 А)
3	ИГ Основной 2	30 A
3	Мотор стеклоочистителя	30 A
4	ФИ Главная	15 A
5	Электрический водяной насос PCU	7,5 А
6	EVTC	20 A
7	ИГ Удержание	10 A
8	DBW	15 A
9	Катушка ИГ	15 A
10	Стоп-сигнал	10 A
11	FI Sub	15 A
12	Блок предохранителей основной 2	60 A
12	Задний обогреватель	50 A
12	Блок предохранителей основной 1	60 A
12	АБС/ВСА ФСР	40 A
12	Блок предохранителей	30 A
12	-	-
12	Двигатель нагревателя	40 A
12	-	-
12	Малый свет	20 A
12	Блок предохранителей, вариант 2	40 A
13	ПТК 4	40 A
14	ПТК 2	40 A
15	Передняя противотуманная фара (опция)	(15 А)
16	Horn	10 A
17	IG Удерживать 3-Л/П	15 A
18	Внутренний свет	7,5 А
19	DRL	(7,5 А)
20	Усилитель премиум-класса (опция)	(20 А)
21	Резервное копирование	10 A
22	Аудио	15 A
23	Таймер вентилятора	7,5 А
24	Ближний свет правой фары	10 А (галогенный ближний свет фара) / 15 А (светодиодная фара ближнего света)
25	Ближний свет левой фары	10 А (галогенный ближний свет фара) / 15 А (светодиодная фара ближнего света)
26	-	-

2017

Назначение предохранителей в салоне (2017)

№	Цепь защищена	Amps
1	A/C	7,5 А
2	DRL	7,5 А
3	—	-
4	-	-
5	метр	10 A
6	SRS	(7,5 А)
7	Вариант	(7,5 А)
8	-	-
9	Топливный насос	20 A
10	АБС/ВСА	7,5 А
11	ВБ СОЛ	10 A
12	Передний стеклоочиститель	7,5 А
13	ACG	10 A
14	Задняя розетка питания для аксессуаров (консольный отсек)	20 A
15	Сиденье водителя с электроприводом наклона	(20 А)
16	Люк (опция)	(20 А)
17	Подогрев передних сидений	(20 А)
18	—	-
19	Разблокировка двери со стороны пассажира	10 A
20	Отпирание задней двери со стороны водителя	10 A
21	Замок двери водителя	10 A
22	Замок двери пассажира	10 A
23	Разблокировка двери водителя	10 A
24	SRS	10 A
25	Освещение	10 A
26	Замок	7,5 А
27	Парковочные огни	10 A
28	Поясничная поддержка	(10 А)
29	Дальний свет правой фары	10 A
30	Шайба	15 A
31	Основной кондиционер	10 A
32	Стеклоподъемник водителя	20 A
33	Стеклоподъемник переднего пассажира	20 A
34	Задний стеклоподъемник со стороны водителя	20 A
35	Стеклоподъемник со стороны заднего пассажира	20 A
36	Сдвижное сиденье водителя с электроприводом	(20 А)
37	ПРИНАДЛЕЖНОСТИ	7,5 А
38	—	—
39	Дальний свет левой фары	10 A
40	Передняя розетка питания для аксессуаров (панель консоли)	20 A
41	Замок задней двери со стороны водителя	10 A
42	Замок	20 A
a	УМНАЯ	10 A
b	ПЕРЕКЛЮЧАТЕЛЬ (опция)	(7,5 А)
c	Гибридная система	10 A
d	Опасность	15 A
e	Сиденье пассажира с электроприводом наклона (опция)	(20 А)
f	Сдвижное пассажирское сиденье с электроприводом (опция)	(20 А)
g	Обогреватели задних сидений (опция)	(15 А)
h	ACL (опция)	(15 А)
i	—	-
j	ИГ ПН (опция)	7,5 А

Назначение предохранителей в моторном отсеке (2017 г.)

№	Цепь защищена	Amps
1	Батарея	150 А
2	EPS	70 A
2	ESB	40 A
2	Правый EPB (опция)	(30 А)
2	Блок предохранителей Вариант 1	40 A
2	Сдвиг по проводам (опция)	(30 А)
2	RFC	40 A
2	ИГ Основной 1	30 A
3	Основной ближний свет фар	30 A
3	Электрический водяной насос двигателя	30 A
3	ИГ Основной 2	30 A
3	Мотор стеклоочистителя	30 A
4	ФИ Главная	15 A
5	Электрический водяной насос PCU	7,5 А
6	EVTC	20 A
7	ИГ Удержание	10 A
8	DBW	15 A
9	Катушка ИГ	15 A
10	Стоп-сигнал	10 A
11	VBU	10 A
12	Блок предохранителей основной 2	60 A
12	Задний обогреватель	50 A
12	Блок предохранителей основной 1	60 A
12	АБС/ВСА ФСР	40 A
12	Блок предохранителей	30 A
12	АБС/VSA Мотор	30 A
12	Двигатель нагревателя	40 A
12	Левый EPB (опция)	(30 А)
12	Малый свет	20 A
12	Блок предохранителей, вариант 2	40 A
13	Кондиционер ПТК 4	(40 А)
14	Кондиционер ПТК 2	(40 А)
15	Передние противотуманные фары + ДХО	(10 А)
16	Horn	10 A
17	IG Удерживать 3-Л/П	15 A
18	Внутренний свет	7,5 А
19	—	—
20	Усилитель премиум-класса (опция)	(20 А)
21	Резервное копирование	10 A
22	Аудио	15 A
23	Привод P-ACT (опция)	(7,5 А)
24	Ближний свет правой фары	10 A
25	Ближний свет левой фары	10 A
26	IGPS LAP	10 A
