Предохранители и реле Honda Civic (2006-2011)

Схемы относятся к указанным годам и вариантам Honda Civic (2006-2011). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Honda.

Расположение предохранителей Honda Civic 2006-2011 гг.

Расположение предохранителей Honda Civic 2006-2011 гг.

Предохранители прикуривателя (розетка) Это предохранители № 28 (заднее гнездо для аксессуаров) и № 29 (гнездо для аксессуаров) в блоке предохранителей на приборной панели.

Расположение блока предохранителей

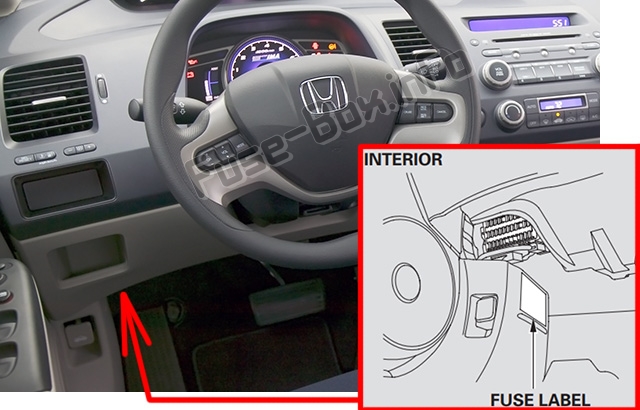

Пассажирский салон

Блок предохранителей в салоне находится под рулевой колонкой.Пассажирский салон

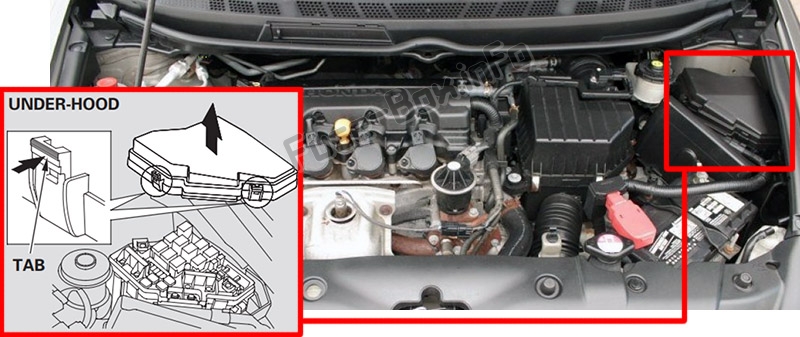

Моторного отсека

Блок предохранителей под капотом находится со стороны водителя, рядом с бачком тормозной жидкости.Моторного отсека

Схемы блока предохранителей

2006

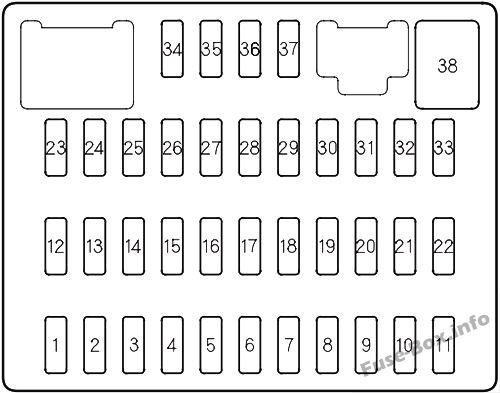

Пассажирский салон

Пассажирский салон

Назначение предохранителей в салоне (2006 г.)
No.Ампер.Схемы защищены
17,5 АСтеклоподъемник
215 AТопливный насос
310 AГенератор
47,5 АБлок АБС
5(15 А)Сиденье с подогревом (при наличии)
6Не используется
7Не используется
8Не используется
97,5 АODS
107,5 АМЕТР
1110 ASRS
1210 AПравая фара дальнего света
1310 AЛевая фара дальнего света
147,5 АМаленький (Внутренний)
157,5 АМалый (внешний вид)
1610 AПравая фара ближнего света
1710 AЛевая фара ближнего света
1820 AФара высокая основная
1915 AМалый (Основной)
20Не используется
2120 AФара ближнего света
22(7,5 А)(HAC) (при наличии)
23(7,5 А)СТС (при наличии)
24(20 А)Люк (при наличии)
2520 AЗамок
2620 AСтеклоподъемник водителя
27Не используется
28(15 А)Задний разъем ACC (при наличии)
2915 AACC
3020 AЭлектростеклоподъемник пассажира
31Не используется
3220 AЗадний правый стеклоподъемник
3320 AЛевый задний электростеклоподъемник
34Не используется
357,5 ААКК Радио
3610 AHAC
377,5 АДневной ходовой свет
3830 Aщетка стеклоочистителя

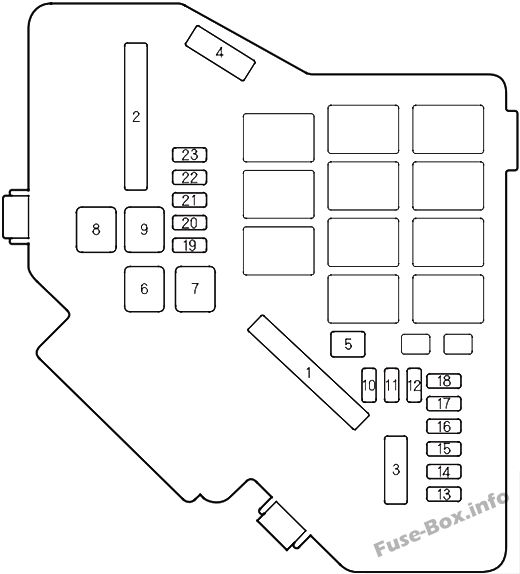

Моторного отсека

Моторного отсека

Назначение предохранителей в моторном отсеке (2006 г.)
No.Ампер.Схемы защищены
1100 АГлавный предохранитель
170 AEPS
280 AОпция Основной
250 AГлавный выключатель зажигания
330 AABS
330 AABS
450 AОсновная фара
440 AЭлектрические стеклоподъемники
5Не используется
620 AВспомогательный двигатель вентилятора (при наличии)
720 AДвигатель главного вентилятора (М/Т)
730 AДвигатель главного вентилятора (A/T)
830 AЗадний обогреватель
940 Aвоздуходувка
1010 AОпасность
1115 AFI Sub
1215 AСтоп и клаксон
13Не используется
14Не используется
157,5 АУровень масла IGPS
16Не используется
17Не используется
1815 AКатушка ИГ
1915 AФИ Главная
207,5 АMG сцепление
2115 ADBW
227,5 АВнутренний свет
2310 AРезервное копирование

2007

Пассажирский салон

Пассажирский салон

Назначение предохранителей в салоне (2007 г.)
No.Ампер.Схемы защищены
17,5 АСтеклоподъемник
215 AТопливный насос
310 AГенератор
47,5 ААБС/ВСА
5(15 А)Сиденье с подогревом (при наличии)
6Не используется
7Не используется
8Не используется
97,5 АODS
107,5 АМЕТР
1110 ASRS
1210 AПравая фара дальнего света
1310 AЛевая фара дальнего света
147,5 АМаленький (Внутренний)
157,5 АМалый (внешний вид)
1610 AПравая фара ближнего света
1710 AЛевая фара ближнего света
1820 AФара высокая основная
1915 AМалый (Основной)
20Не используется
2120 AФара ближнего света
22(7,5 А)(HAC) (при наличии)
23(7,5 А)СТС (при наличии)
24(20 А)Люк (при наличии)
2520 AЗамок
2620 AСтеклоподъемник водителя
27Не используется
28(15 А)Задний разъем ACC (при наличии)
2915 AACC
3020 AЭлектростеклоподъемник пассажира
31Не используется
3220 AЗадний правый стеклоподъемник
3320 AЛевый задний электростеклоподъемник
34Не используется
357,5 ААКК Радио
3610 AHAC
377,5 АДневной ходовой свет
3830 Aщетка стеклоочистителя

Моторного отсека

Моторного отсека

Назначение предохранителей в моторном отсеке (2007 г.)
No.Ампер.Схемы защищены
1100 АГлавный предохранитель
170 AEPS (модель Si для США)
280 AОпция Основной
250 AГлавный выключатель зажигания
330 AАБС/VSA Мотор
330 А / 40 А (модель Si для США)АБС/ВСА Ф/С
450 AОсновная фара
440 AЭлектрические стеклоподъемники
5Не используется
620 AВспомогательный двигатель вентилятора
720 AДвигатель главного вентилятора (М/Т)
730 AДвигатель главного вентилятора (A/T)
830 AЗадний обогреватель
940 Aвоздуходувка
1010 AОпасность
1115 AFI Sub
1215 AСтоп и клаксон
13Не используется
14Не используется
157,5 АУровень масла IGPS
16Не используется
1715 AАудио усилитель
1815 AКатушка ИГ
1915 AФИ Главная
207,5 АMG сцепление
2115 ADBW
227,5 АВнутренний свет
2310 AРезервное копирование

2008, 2009

Пассажирский салон

Пассажирский салон

Назначение предохранителей в салоне (2008, 2009)
No.Ампер.Схемы защищены
17,5 АСтеклоподъемник
215 AТопливный насос
310 AГенератор
47,5 ААБС/ВСА
5(15 А)Сиденье с подогревом (при наличии)
6(20 А)Передняя противотуманная фара (при наличии)
7(7,5 А)TPMS (при наличии)
8Не используется
97,5 АODS
107,5 АМЕТР
1110 ASRS
1210 AДальний свет правой фары
1310 AДальний свет левой фары
147,5 АМалый свет (интерьер)
157,5 АМалый свет (внешний вид)
1610 AБлижний свет правой фары
1710 AБлижний свет левой фары
1820 AДальний свет основной фары
1915 AМаленькие огни (основной)
20Не используется
2120 AОсновной ближний свет фар
22(7,5 А)HAC (при наличии)
23(7,5 А)СТС (при наличии)
24(20 А)Люк (при наличии)
2520 AЗамок
2620 AСтеклоподъемник водителя
27(20 А)HAC OP (при наличии)
28(15 А)Задняя розетка для аксессуаров (при наличии)
2915 AАксессуар
3020 AЭлектростеклоподъемник пассажира
31Не используется
3220 AЗадний правый стеклоподъемник
3320 AЛевый задний электростеклоподъемник
34Не используется
357,5 ААксессуар Радио
3610 AHAC
377,5 АДневной ходовой свет
3830 AПередний стеклоочиститель

Моторного отсека

Моторного отсека

Назначение предохранителей в моторном отсеке (2008, 2009)
No.Ампер.Схемы защищены
1100 АГлавный предохранитель
1(70 А)EPS (при наличии)
260 AОпция Основной
250 AГлавный выключатель зажигания
330 AАБС/VSA Мотор
330 AАБС/ВСА Ф/С
340 AАБС/ВСА Ф/С (на моделях с системой VSA)
450 AОсновная фара
440 AЭлектрические стеклоподъемники
5Не используется
620 AВспомогательный двигатель вентилятора
720 AДвигатель главного вентилятора (М/Т)
730 AДвигатель главного вентилятора (A/T)
830 AЗадний обогреватель
940 Aвоздуходувка
1010 AОпасность
1115 AFI Sub
1215 AСтоп и клаксон
13Не используется
14Не используется
157,5 АУровень масла IGPS
16Не используется
17(15 А)Аудиоусилитель (при наличии)
1815 AКатушка ИГ
1915 AФИ Главная
207,5 АMG сцепление
2115 ADBW
227,5 АВнутренний свет
2310 AРезервное копирование

2010, 2011

Пассажирский салон

Пассажирский салон

Назначение предохранителей в салоне (2010, 2011)
No.Ампер.Схемы защищены
17,5 АСтеклоподъемник
215 AТопливный насос
310 AГенератор
47,5 ААБС/ВСА
5(15 А)Сиденье с подогревом (при наличии)
6(20 А)Передняя противотуманная фара (при наличии)
7(7,5 А)TPMS (при наличии)
8Не используется
97,5 АODS
107,5 АМЕТР
1110 ASRS
1210 AДальний свет правой фары
1310 AДальний свет левой фары
147,5 АМалый свет (интерьер)
157,5 АМалый свет (внешний вид)
1610 AБлижний свет правой фары
1710 AБлижний свет левой фары
1820 AДальний свет основной фары
1915 AМаленькие огни (основной)
20Не используется
2120 AОсновной ближний свет фар
22Не используется
23Не используется
24(20 А)Люк (при наличии)
2520 AЗамок
2620 AСтеклоподъемник водителя
27Не используется
28(15 А)Задняя розетка для аксессуаров (при наличии)
2915 AАксессуар
3020 AЭлектростеклоподъемник пассажира
31Не используется
3220 AЗадний правый стеклоподъемник
3320 AЛевый задний электростеклоподъемник
34Не используется
357,5 ААксессуар Радио
3610 AHAC
377,5 АДневной ходовой свет
3830 AПередний стеклоочиститель

Моторного отсека

Моторного отсека

Назначение предохранителей в моторном отсеке (2010, 2011)
No.Ампер.Схемы защищены
1100 АГлавный предохранитель
1(70 А)EPS (при наличии)
260 AОпция Основной
250 AГлавный выключатель зажигания
330 AАБС/VSA Мотор
330 AАБС/ВСА Ф/С
340 AАБС/ВСА Ф/С (на моделях с системой VSA)
450 AОсновная фара
440 AЭлектрические стеклоподъемники
5Не используется
620 AВспомогательный двигатель вентилятора
720 AДвигатель главного вентилятора (М/Т)
730 AДвигатель главного вентилятора (A/T)
830 AЗадний обогреватель
940 Aвоздуходувка
1010 AОпасность
1115 AFI Sub
1215 AСтоп и клаксон
13Не используется
14Не используется
157,5 АУровень масла IGPS
16Не используется
17(15 А)Аудиоусилитель (при наличии)
1815 AКатушка ИГ
1915 AФИ Главная
207,5 АMG сцепление
2115 ADBW
227,5 АВнутренний свет
2310 AРезервное копирование
