Предохранители и реле Honda Civic (2012-2015)
Схемы относятся к указанным годам и вариантам Honda Civic (2012-2015). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Honda.
Расположение предохранителей Honda Civic 2012-2015 гг.

Предохранители прикуривателя (розетка) Это предохранители № 15 (розетка питания для аксессуаров — центральная консоль) и № 27 (розетка питания для аксессуаров — спереди) в блоке предохранителей на приборной панели.
Оглавление
Расположение блока предохранителей

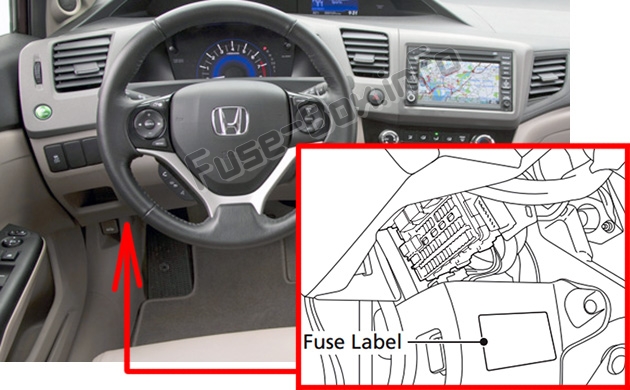

Пассажирский салон
Расположен под приборной панелью.
Расположение предохранителей указано на этикетке на боковой панели.

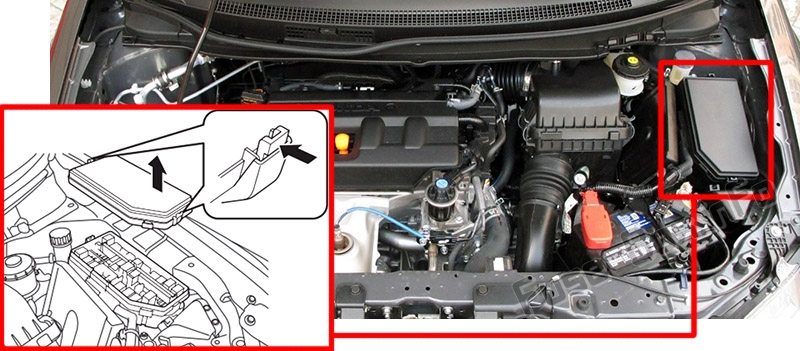

Моторного отсека
Расположен рядом с бачком тормозной жидкости.
Расположение предохранителей показано на крышке блока предохранителей.
Схемы блока предохранителей
2012, 2013

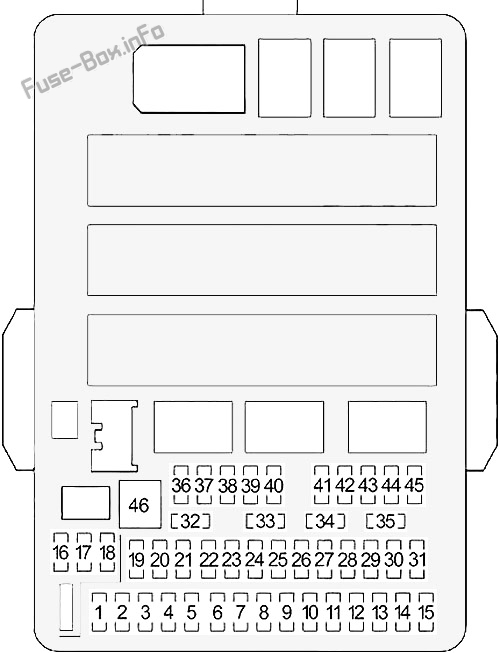

Пассажирский салон

| № | Цепь защищена | Amps |
|---|---|---|
| 1 | — | — |
| 2 | ACG | 15 A |
| 3 | SRS | 10 A |
| 4 | Топливный насос | 15 A |
| 5 | метр | 7,5 А |
| 6 | Стеклоподъемник | 7,5 А |
| 7 | ВБ СОЛ (опция) | (15 А) |
| 8 | Электродвигатель дверного замка 2 (отпирание) | 15 A |
| 9 | Электродвигатель дверного замка 1 (отпирание) | 15 A |
| 10 | — | — |
| 11 | Люк | (20 А) |
| 12 | Розетка для аксессуаров (центральная консоль) (опция) | (15 А) |
| 13 | — | — |
| 14 | Подогрев сидений (опция) | (15 А) |
| 15 | Электродвигатель замка двери водителя (отпирание) (опция) | (10 А) |
| 16 | — | — |
| 17 | — | — |
| 18 | — | — |
| 19 | ACC | 7,5 А |
| 20 | Блокировка ключа АКК | 7,5 А |
| 21 | Дневные ходовые огни | 7,5 А |
| 22 | HAC | 7,5 А |
| 23 | — | — |
| 24 | АБС/ВСА | 7,5 А |
| 25 | — | — |
| 26 | — | — |
| 27 | Гнездо питания для аксессуаров (спереди) | 15 A |
| 28 | Шайба | 15 A |
| 29 | ODS | 7,5 А |
| 30 | Электродвигатель замка двери водителя (замок) (опция) | (10 А) |
| 31 | — | — |
| 32 | Электродвигатель дверного замка 2 (замок) | 15 A |
| 33 | Электродвигатель дверного замка 1 (замок) | 15 A |
| 34 | Маленькие огни | 7,5 А |
| 35 | Освещение | 7,5 А |
| 36 | — | — |
| 37 | — | — |
| 38 | Дальний свет левой фары | 10 A |
| 39 | Дальний свет правой фары | 10 A |
| 40 | СКДП (опция) | (7,5 А) |
| 41 | Замок | 20 A |
| 42 | Стеклоподъемник водителя | 20 A |
| 43 | Стеклоподъемник со стороны заднего пассажира | (20 А) |
| 44 | Стеклоподъемник со стороны переднего пассажира | 20 A |
| 45 | Задний стеклоподъемник со стороны водителя | (20 А) |
| 46 | щетка стеклоочистителя | 30 A |

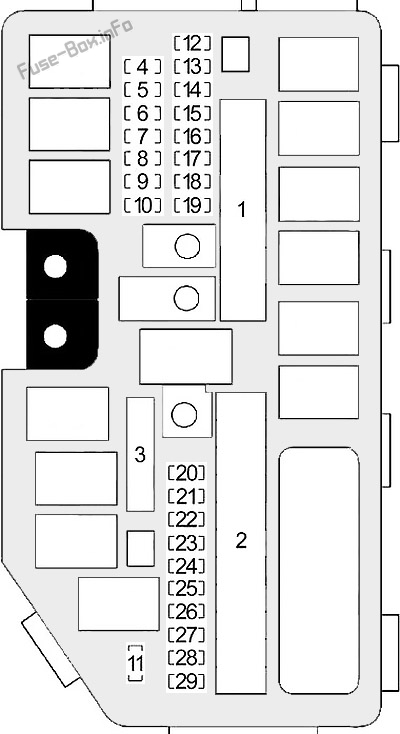

Моторного отсека

| № | Цепь защищена | Amps |
|---|---|---|
| 1 | EPS | 70 A |
| 1 | - | - |
| 1 | АБС/VSA Мотор | 30 A |
| 1 | АБС/ВСА ФСР | 30 A |
| 1 | - | - |
| 1 | Главный предохранитель | 100 А |
| 2 | ИГ Главная | 50 A |
| 2 | Блок предохранителей основной | 60 A |
| 2 | Блок предохранителей основной 2 | 60 A |
| 2 | Основная фара | 30 A |
| 2 | - | - |
| 2 | Задний обогреватель | 30 A |
| 2 | - | - |
| 2 | воздуходувка | 40 A |
| 2 | - | - |
| 2 | Вспомогательный двигатель вентилятора | 20 A |
| 2 | Двигатель главного вентилятора | 20 A |
| 3 | — | — |
| 4 | Ближний свет левой фары | 10 A |
| 5 | Стартер ДИАГ, СТ МГ | 7,5 А |
| 6 | Ближний свет правой фары | 10 A |
| 7 | — | — |
| 8 | — | — |
| 9 | — | — |
| 10 | — | — |
| 11 | Уровень масла | 7,5 А |
| 12 | Противотуманные фары (опция) | (20 А) |
| 13 | Сдвижное сиденье водителя с электроприводом (опция) | (20 А) |
| 14 | Опасность | 10 A |
| 15 | FI Sub | 15 A |
| 16 | Катушка ИГ | 15 A |
| 17 | Stop | 15 A |
| 18 | Horn | 10 A |
| 19 | Усилитель премиум-класса (опция) | (20 А) |
| 20 | INJ | (15 А) |
| 21 | IGP | 15 A |
| 22 | DBW | 15 A |
| 23 | В/Н LO | 20 A |
| 24 | Сиденье водителя с электроприводом наклона (опция) | (20 А) |
| 25 | MG сцепление | 7,5 А |
| 26 | — | — |
| 27 | МАЛЕНЬКИЙ | 20 A |
| 28 | Внутреннее освещение | 7,5 А |
| 29 | Резервное копирование | 10 A |
2014, 2015
Пассажирский салон

| № | Цепь защищена | Amps |
|---|---|---|
| 1 | Опция HAC (опция) | (20 А) |
| 2 | ACG | 10 A |
| 3 | SRS | 10 A |
| 4 | Топливный насос | 15 A |
| 5 | метр | 7,5 А |
| 6 | Стеклоподъемник | 7,5 А |
| 7 | ВБ СОЛ (опция) | (15 А) |
| 8 | Электродвигатель дверного замка 2 (отпирание) | 15 A |
| 9 | Электродвигатель дверного замка 1 (отпирание) | 15 A |
| 10 | — | - |
| 11 | Люк (опция) | (20 А) |
| 12 | Розетка для аксессуаров (центральная консоль) (опция) | (20 А) |
| 13 | — | — |
| 14 | Подогрев сидений (опция) | (15 А) |
| 15 | Электродвигатель замка двери водителя (отпирание) (опция) | (10 А) |
| 16 | — | - |
| 17 | — | — |
| 18 | — | - |
| 19 | ACC | 7,5 А |
| 20 | Блокировка ключа АКК | 7,5 А |
| 21 | Дневные ходовые огни | 7,5 А |
| 22 | HAC | 7,5 А |
| 23 | НАК (опция) | (7,5 А) |
| 24 | АБС/ВСА | 7,5 А |
| 25 | АКК (опция) | (7,5 А) |
| 26 | — | - |
| 27 | Гнездо питания для аксессуаров (спереди) | 20 A |
| 28 | Шайба | (15 А) |
| 29 | ODS | 7,5 А |
| 30 | Электродвигатель замка двери водителя (замок) (опция) | (10 А) |
| 31 | СМАРТ (опция) | (10 А) |
| 32 | Электродвигатель дверного замка 2 (замок) | 15 A |
| 33 | Электродвигатель дверного замка 1 (замок) | 15 A |
| 34 | Маленькие огни | 7,5 А |
| 35 | Освещение | 7,5 А |
| 36 | — | — |
| 37 | — | — |
| 38 | Дальний свет левой фары | 10 A |
| 39 | Дальний свет правой фары | 10 A |
| 40 | СКДП (опция) | (7,5 А) |
| 41 | Замок | 20 A |
| 42 | Стеклоподъемник водителя | 20 A |
| 43 | Стеклоподъемник со стороны заднего пассажира | (20 А) |
| 44 | Стеклоподъемник со стороны переднего пассажира | 20 A |
| 45 | Задний стеклоподъемник со стороны водителя | (20 А) |
| 46 | щетка стеклоочистителя | (30 А) |
| - | СТС (опция) | (7,5 А) |
Моторного отсека

| № | Цепь защищена | Amps |
|---|---|---|
| 1 | EPS | 70 A |
| 1 | — | (40 А) |
| 1 | АБС/VSA Мотор | 30 A |
| 1 | АБС/ВСА ФСР | 30 A |
| 1 | Мотор стеклоочистителя (с интеллектуальной системой входа) / - (без интеллектуальной системы входа) | 30 А / (30 А) |
| 1 | Главный предохранитель | 100 А |
| 2 | ИГ Главная | 30 А (с интеллектуальной системой входа) / 50 А (без интеллектуальной системы входа) |
| 2 | Блок предохранителей основной | 60 A |
| 2 | Блок предохранителей основной 2 | 60 A |
| 2 | Основная фара | 30 A |
| 2 | Выключатель ST MG (с системой интеллектуального доступа) / - (без интеллектуальной системы входа) | 30 А / (30 А) |
| 2 | Задний обогреватель | 30 A |
| 2 | ИГ Главная 2 (с интеллектуальной системой входа) / - (без интеллектуальной системы входа) | 30 А / (30 А) |
| 2 | воздуходувка | 40 A |
| 2 | — | (30 А) |
| 2 | Вспомогательный двигатель вентилятора | 20 A |
| 2 | Двигатель главного вентилятора | 20 A |
| 3 | — | — |
| 4 | - (с интеллектуальной системой входа) | |
| 4 | Ближний свет левой фары (без интеллектуальной системы входа) | 15 A |
| 5 | START DIAG (с интеллектуальной системой входа) | 7,5 А |
| 5 | ST MG (без интеллектуальной системы входа) | 7,5 А |
| 6 | - (с интеллектуальной системой входа) | - |
| 6 | Ближний свет правой фары (без интеллектуальной системы входа) | 15 A |
| 7 | — | — |
| 8 | — | — |
| 9 | — | — |
| 10 | — | — |
| 11 | Уровень масла | 7,5 А |
| 12 | Противотуманные фары (опция) | (20 А) |
| 13 | Сдвижное сиденье водителя с электроприводом (опция) | (20 А) |
| 14 | Опасность | 10 A |
| 15 | FI Sub | 15 A |
| 16 | Катушка ИГ | 15 A |
| 17 | Stop | 15 A |
| 18 | Horn | 10 A |
| 19 | Усилитель премиум-класса (опция) | (20 А) |
| 20 | Ближний свет правой фары (с интеллектуальной системой входа) | 15 A |
| 20 | Впрыск (опция) (без интеллектуальной системы входа) | (15 А) |
| 21 | IGP | 15 A |
| 22 | DBW | 15 A |
| 23 | Ближний свет левой фары (с интеллектуальной системой входа) | 15 A |
| 23 | Ближний свет фар (без интеллектуальной системы входа) | 20 A |
| 24 | Сиденье водителя с электроприводом наклона (опция) | (20 А) |
| 25 | MG сцепление | 7,5 А |
| 26 | Стиральная машина (с интеллектуальной системой входа) | 15 A |
| 26 | - (без интеллектуальной системы входа) | - |
| 27 | МАЛЕНЬКИЙ | 20 A |
| 28 | Внутреннее освещение | 7,5 А |
| 29 | Резервное копирование | 10 A |
