Предохранители и реле Honda Civic (2016-2019..)

Схемы относятся к указанным годам и вариантам Honda Civic (2016-2019..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Honda.

Схема предохранителей Honda Civic 2016-2019…

Предохранитель прикуривателя (розетка) Это предохранитель № 29 (передняя розетка для вспомогательного оборудования) в блоке предохранителей на приборной панели.

Оглавление

Расположение блока предохранителей

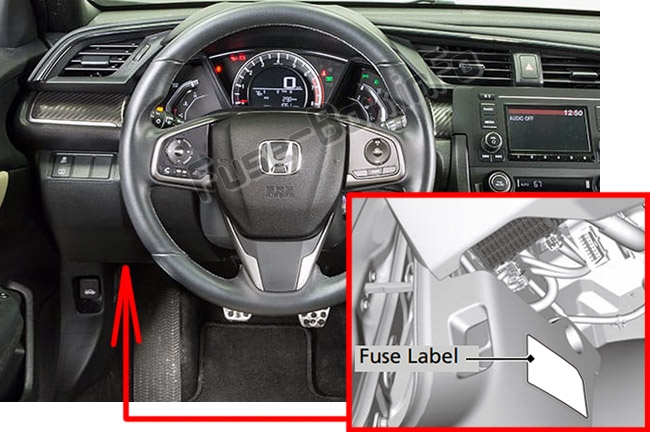

Пассажирский салон

Расположен под приборной панелью.
Расположение предохранителей указано на этикетке на боковой панели. Пассажирский салон

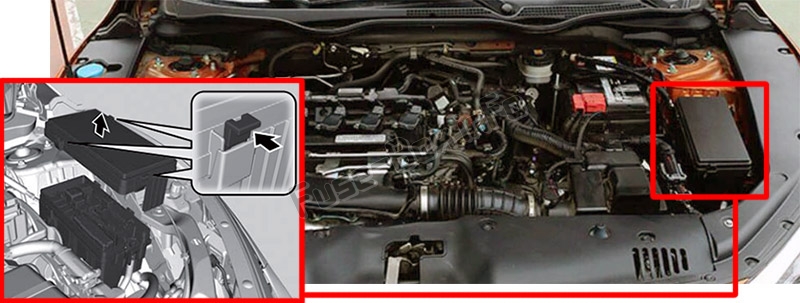

Моторного отсека

Находится рядом с батареей.
Расположение предохранителей показано на крышке блока предохранителей. Моторного отсека

Схемы блока предохранителей

2016, 2017

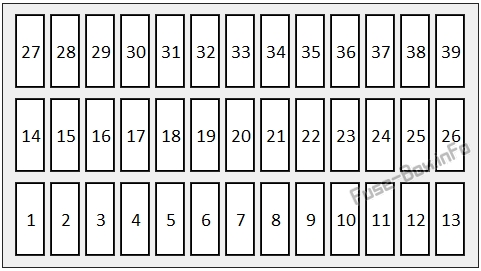

Пассажирский салон

Назначение предохранителей в салоне (2016, 2017)

№	Цепь защищена	Amps
1	Аксессуар	10 A
2	Не используется (с интеллектуальной системой входа) Замок с ключом (без интеллектуальной системы входа)	- (5 А)
3	—	—
4	Фронтальная сенсорная камера (с интеллектуальной системой входа) Трансмиссия (без интеллектуальной системы входа) (модели с бесступенчатой трансмиссией)	(5 А) (10 А)
5	Вариант	10 A
6	Индикатор СРС	10 A
7	метр	10 A
8	Топливный насос	15 A
9	КОНДИЦИОНЕР	10 A
10	—	—
11	Контроль двигателя	5 A
12	Замок двери пассажира	10 A
13	Отпирание задней двери со стороны водителя	(10 А)
14	Задний стеклоподъемник со стороны водителя	(20 А)
15	Стеклоподъемник со стороны переднего пассажира	20 A
16	Замок	20 A
17	Трансмиссия (с интеллектуальной системой входа) (модели с бесступенчатой трансмиссией) Фронтальная сенсорная камера (без интеллектуальной системы входа)	(10 А) (5 А)
18	—	—
19	Люк (опция)	(20 А)
20	—	—
21	ACG	10 A
22	Дневные ходовые огни	10 A
23	—	—
24	Фронтальная сенсорная камера (опция)	(5 А)
25	Замок двери водителя	10 A
26	Разблокировка двери со стороны пассажира	10 A
27	Стеклоподъемник со стороны заднего пассажира	(20 А)
28	Стеклоподъемник водителя	20 A
29	Передняя розетка для аксессуаров	20 A
30	Smart Entry (с системой Smart Entry) Не используется (без интеллектуальной системы входа)	10 A -
31	Сиденье водителя с электроприводом наклона (опция)	(20 А)
32	Подогрев переднего сиденья (опция)	(20 А)
33	Сдвижное сиденье водителя с электроприводом (опция)	(20 А)
34	ВСА/АБС	10 A
35	SRS	10 A
36	—	—
37	—	—
38	Замок задней двери со стороны водителя	(10 А)
39	Разблокировка двери водителя	10 A

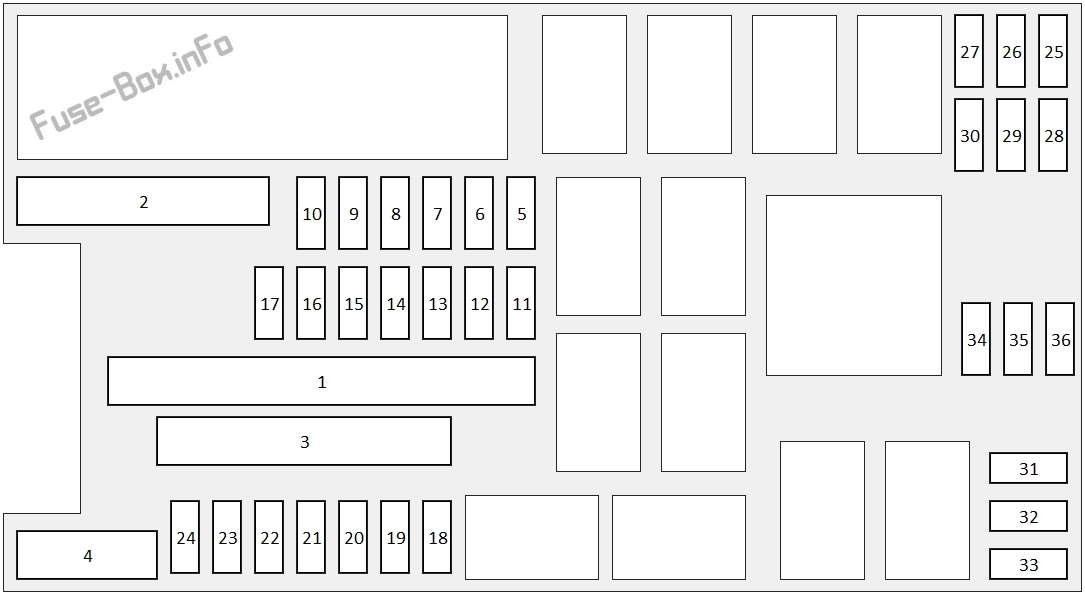

Моторного отсека

Назначение предохранителей в моторном отсеке (2016, 2017)

№	Цепь защищена	Amps
1	Пассажирское сиденье с электроприводом (опция) Обогреватели задних сидений (опция)	(60 А)
1	Охлаждающий вентилятор (2,0 л)	(30 А)
1	Охлаждающий вентилятор (1,5 л)	(50 А)
1	-	-
1	ИГ Главная (с интеллектуальной системой входа) Не используется (без интеллектуальной системы входа)	30 A -
1	Дальний свет основной фары	30 A
1	Батарея	125 А
2	EPS	70 A
2	ИГ Главная (30 А (с системой интеллектуального доступа) / 50 А (без системы интеллектуального доступа))	30 А / 50 А
2	Опция блока предохранителей (опция)	(40 А)
2	Блок предохранителей	60 A
2	Мотор переднего стеклоочистителя	30 A
2	Основной ближний свет фар	30 A
3	Задний антиобледенитель	40 A
3	Стартер (с интеллектуальной системой входа) Не используется (без интеллектуальной системы входа)	30 A -
3	Блок предохранителей	40 A
3	АБС/VSA Мотор	40 A
3	АБС/ВСА ФСР	40 A
3	Двигатель вентилятора	40 A
4	-	-
4	-	-
4	-	-
4	-	-
5	Охлаждающий вентилятор	5 A
6	Шайба	15 A
7	ФИ Главная	15 A
8	FI Sub	15 A
9	Стоп-сигналы	10 A
10	Инжектор (1,5 л)	(15 А)
11	LAF	5 A
12	ЭБУ FI	10 A
13	Парковочные огни	10 A
14	Опасность	15 A
15	Катушка ИГ	15 A
16	Трансмиссия (модели с бесступенчатой трансмиссией)	(15 А)
17	Дневные ходовые огни	10 A
18	Резервное копирование	10 A
19	Аудио	15 A
20	Аудио усилитель (опция)	(30 А)
21	Внутреннее освещение	10 A
22	Передние противотуманные фары (опция)	(15 А)
23	Компрессор кондиционера (опция)	(10 А)
24	Horn	10 A
25	Ближний свет левой фары	10 A
26	Ближний свет правой фары	10 A
27	VB ACT (1,5 л)	(10 А)
28	Дальний свет левой фары	10 A
29	Дальний свет правой фары	10 A
30	-	-
31	Обогреватели задних сидений	(15 А)
32	Сдвижное пассажирское сиденье с электроприводом (опция)	(20 А)
33	Сиденье пассажира с электроприводом наклона (опция)	(20 А)
34	-	-
35	-	-
36	-	-

2018

Пассажирский салон

Назначение предохранителей в салоне (2018)

№	Цепь защищена	Amps
1	Аксессуар	10 A
2	Не используется (с интеллектуальной системой входа) Замок с ключом (без интеллектуальной системы входа)	- (5 А)
3	-	-
4	Фронтальная сенсорная камера (с интеллектуальной системой входа) Трансмиссия (без интеллектуальной системы входа) (бесступенчатая трансмиссия модели)	(5 А) (10 А)
5	Вариант	10 A
6	Индикатор СРС	10 A
7	метр	10 A
8	Топливный насос	15 A
9	КОНДИЦИОНЕР	10 A
10	-	-
11	Контроль двигателя	5 A
12	Замок двери пассажира	10 A
13	Отпирание задней двери со стороны водителя	(10 А)
14	Задний стеклоподъемник со стороны водителя	(20 А)
15	Стеклоподъемник со стороны переднего пассажира	20 A
16	Замок	20 A
17	Трансмиссия (с интеллектуальной системой входа) (бесступенчатая трансмиссия модели) / Фронтальная сенсорная камера (без интеллектуальной системы входа)	(10 А) (5 А)
18	-	-
19	Люк (опция)	(20 А)
20	-	-
21	ACG	10 A
22	Дневные ходовые огни	10 A
23	—	—
24	Фронтальная сенсорная камера (опция)	(5 А)
25	Замок двери водителя	10 A
26	Разблокировка двери со стороны пассажира	10 A
27	Стеклоподъемник со стороны заднего пассажира	(20 А)
28	Стеклоподъемник водителя	20 A
29	Передняя розетка для аксессуаров	20 A
30	Smart Entry (с системой Smart Entry) Не используется (без интеллектуальной системы входа)	10 A -
31	Сиденье водителя с электроприводом наклона (опция)	(20 А)
32	Подогрев переднего сиденья (опция)	(20 А)
33	Сдвижное сиденье водителя с электроприводом (опция)	(20 А)
34	ВСА/АБС	10 A
35	SRS	10 A
36	-	-
37	-	-
38	Замок задней двери со стороны водителя	(10 А)
39	Разблокировка двери водителя	10 A

Моторного отсека

Назначение предохранителей в моторном отсеке (2018 г.)

№	Цепь защищена	Amps
1	Пассажирское сиденье с электроприводом (опция), обогреватели задних сидений (без режима SPORT), Адаптивная система амортизаторов, обогреватели задних сидений (в режиме SPORT)	(60 А) 60 A
1	Охлаждающий вентилятор (2,0 л)	(30 А)
1	Охлаждающий вентилятор (1,5 л)	(50 А)
1	—	—
1	ИГ Главная (с интеллектуальной системой входа) Не используется (без интеллектуальной системы входа)	30 A -
1	Дальний свет основной фары	30 A
1	Батарея	125 А
2	EPS	70 A
2	ИГ Главная (30 А (с системой интеллектуального доступа) / 50 А (без системы интеллектуального доступа))	30 А / 50 А
2	Опция блока предохранителей (опция)	(40 А)
2	Блок предохранителей	60 A
2	Мотор переднего стеклоочистителя	30 A
2	Основной ближний свет фар	30 A
3	Задний антиобледенитель	40 A
3	Стартер (с интеллектуальной системой входа) Не используется (без интеллектуальной системы входа)	30 A -
3	Блок предохранителей	40 A
3	АБС/VSA Мотор	40 A
3	АБС/ВСА ФСР	40 A
3	Двигатель вентилятора	40 A
4	-	-
4	-	-
4	-	-
4	-	-
5	Охлаждающий вентилятор	5 A
6	Шайба	15 A
7	ФИ Главная	15 A
8	FI Sub	15 A
9	Стоп-сигналы	10 A
10	Инжектор (1,5 л)	(15 А)
11	LAF	5A
12	ЭБУ FI	10 A
13	Парковочные огни	10 A
14	Опасность	15 A
15	Катушка ИГ	15 A
16	Трансмиссия (модели с бесступенчатой трансмиссией)	(15 А)
17	Дневные ходовые огни	10 A
18	Резервное копирование	10 A
19	Аудио	15 A
20	Аудио усилитель (опция)	(30 А)
21	Внутреннее освещение	10 A
22	Передние противотуманные фары (опция)	(15 А)
23	Компрессор кондиционера (опция)	(10 А)
24	Horn	10 A
25	Ближний свет левой фары	10 A
26	Ближний свет правой фары	10 A
27	VB ACT (1,5 л)	(10 А)
28	Дальний свет левой фары	10 A
29	Дальний свет правой фары	10 A
30	—	—
31	Обогреватели задних сидений (опция)	(15 А)
32	Сдвижное пассажирское сиденье с электроприводом (без режима SPORT) Не используется (в режиме SPORT)	(20 А) -
33	Сиденье пассажира с электроприводом наклона (без режима SPORT) Адаптивная система демпфирования (в режиме SPORT)	(20 А) 15 A
34	—	—
35	—	—
36	—	—

2019

Пассажирский салон

Назначение предохранителей в салоне (2019)

№	Цепь защищена	Amps
1	Аксессуар	10 A
2	Не используется (модели с интеллектуальной системой входа) Замок с ключом (модели без интеллектуальной системы входа) (модели с вариатором)	(5 А)
3	Не используется (модели без съемного буксировочного крюка) Задний стеклоочиститель (модели со съемным буксировочным крюком)	(10 А)
4	Фронтальная сенсорная камера (модели с интеллектуальной системой входа)	(5 А)
4	Трансмиссия (модели без интеллектуальной системы входа) (модели с вариатором)	(10 А)
5	Вариант	(10 А)
6	Индикатор СРС	(10 А)
7	метр	10 A
8	Топливный насос	15 A
9	КОНДИЦИОНЕР	10 A
10	Не используется (модели без съемного буксировочного крюка) Задняя розетка для аксессуаров (модели со съемным буксировочным крюком)	(20 А)
11	Контроль двигателя	5 A
12	Замок двери пассажира	10 A
13	Отпирание задней двери со стороны водителя	(10 А)
14	Задний стеклоподъемник со стороны водителя	(20 А)
15	Стеклоподъемник переднего пассажира	20 A
16	Замок	20 A
17	Трансмиссия (модели с интеллектуальной системой входа) (модели с вариатором)	(10 А)
17	Фронтальная сенсорная камера (модели без интеллектуальной системы входа)	(5 А)
18	Не используется (модели без съемного буксировочного крюка) Поясничная опора сиденья водителя с электроприводом (модели со съемным буксировочным крюком)	(10 А)
19	Люк	(20 А)
20	Не используется (модели без съемного буксировочного крюка) Стартер (Модели со съемным буксировочным крюком)	(10 А)
21	ACG	10 A
22	Дневные ходовые огни	(10 А)
23	Не используется (модели без съемного буксировочного крюка) Задний противотуманный фонарь (модели со съемным буксировочным крюком)	(10 А)
24	Фронтальная сенсорная камера	(5 А)
25	Замок двери водителя	(10 А)
26	Разблокировка двери со стороны пассажира	10 A
27	Стеклоподъемник со стороны заднего пассажира	(20 А)
28	Стеклоподъемник водителя	20 A
29	Передняя розетка для аксессуаров	20 A
30	Smart Entry (Модели с системой Smart Entry) Не используется (модели без интеллектуальной системы входа)	(10 А)
31	Сиденье водителя с электроприводом наклона	(20 А)
32	Подогрев переднего сиденья	(20 А)
33	Сдвижное сиденье водителя с электроприводом	(20 А)
34	ВСА/АБС	10 A
35	SRS	10 A
36	—	—
37	Не используется (модели без съемного буксировочного крюка) Опция (Модели со съемным буксировочным крюком)	(10 А)
38	Замок задней двери со стороны водителя (модели без съемного буксировочного крюка) Замок двери со стороны водителя (модели со съемным буксировочным крюком)	(10 А)
39	Разблокировка двери водителя	(10 А)

Моторного отсека

Назначение предохранителей в моторном отсеке (2019)

№	Цепь защищена	Amps
1	Пассажирское сиденье с электроприводом Обогреватели задних сидений (Модели без режима SPORT) (Модели без съемного буксирного крюка)	(60 А)
1	Адаптивная демпферная система Обогреватели задних сидений (Модели с режимом SPORT) (Модели без съемного буксирного крюка)	60 A
1	Дополнительный блок 1 (модели со съемным буксирным крюком)	(60 А)
1	Вентилятор охлаждения (двигатель 2,0 л) (Модели без съемного буксирного крюка) DCDC 1 (Модели со съемным буксировочным крюком)	(30 А)
1	1 вентилятор охлаждения (двигатель 1,5 л)	(50 А)
1	Не используется (модели без съемного буксировочного крюка) Premium Amp (Модели со съемным буксировочным крюком)	(30 А)
1	ИГ Главная (Модели с интеллектуальной системой входа) (Модели без съемного буксировочного крюка)	30 A
1	ИГ Главная 2 (Модели с интеллектуальной системой входа) (Модели со съемным буксировочным крюком) Не используется (модели без интеллектуальной системы входа)	(30 А)
1	Дальний свет основной фары	30 A
1	Батарея	125 А
2	EPS	70 A
2	ИГ Главная (Модели без съемного буксировочного крюка) ИГ Главная 1 (Модели со съемным буксировочным крюком)	30 A 50 A
2	Вариант блока предохранителей	(40 А)
2	Блок предохранителей (модели без съемного буксирного крюка) Блок предохранителей 1 (Модели со съемным буксировочным крюком)	60 A
2	Мотор переднего стеклоочистителя	30 A
2	Основной ближний свет фар	30 A
3	Задний антиобледенитель	40 A
3	Стартер (Модели с интеллектуальной системой входа) - (Модели без интеллектуальной системы входа)	(30 А)
3	Блок предохранителей (модели без съемного буксирного крюка) Блок предохранителей 2 (модели со съемным буксировочным крюком)	40 A
3	АБС/VSA Мотор	40 A
3	АБС/ВСА ФСР	40 A
3	Двигатель вентилятора	40 A
4	Не используется (модели без съемного буксировочного крюка) PTC 4 (Модели со съемным буксировочным крюком)	(40 А)
4	Не используется (модели без съемного буксировочного крюка) PTC 4 (Модели со съемным буксировочным крюком)	(40 А)
4	Не используется (модели без съемного буксировочного крюка) PTC 4 (Модели со съемным буксировочным крюком)	(40 А)
4	Не используется (модели без съемного буксировочного крюка) PTC 4 (Модели со съемным буксировочным крюком)	(40 А)
5	Охлаждающий вентилятор	(5 А)
6	Шайба	15 A
7	ФИ Главная	15 A
8	FI Sub (Модели без съемного буксирного крюка)	15 A
8	Стоп-сигналы (модели со съемным буксировочным крюком)	10 A
9	Стоп-сигналы (модели без съемного буксировочного крюка)	10 A
9	FI Sub (Модели со съемным буксировочным крюком)	15 A
10	Инжектор (двигатель 1,5 л)	(15 А)
11	LAF	5 A
12	ЭБУ FI	10 A
13	Габаритные огни (Модели без съемного буксирного крюка)	10 A
13	Опасность (Модели со съемным буксировочным крюком)	15 A
14	Опасность (Модели без съемного буксирного крюка)	15 A
14	Обогреватели задних сидений (модели со съемным буксировочным крюком)	(15 А)
15	Катушка ИГ	15 A
16	Трансмиссия (модели с вариатором)	(15 А)
17	Дневные ходовые огни	(10 А)
18	Резервное копирование	10 A
19	Аудио	(15А)
20	Аудио AMP (Модели без съемного буксирного крюка)	(30 А)
20	Габаритные огни (Модели со съемным буксировочным крюком)	10 A
21	Внутреннее освещение	10 A
22	Передние противотуманные фары	(15 А)
23	Компрессор кондиционера	(10 А)
24	Horn	10 A
25	Ближний свет левой фары (модели без съемного буксирного крюка) Не используется (модели со съемным буксировочным крюком)	10 A
26	Ближний свет правой фары (модели без съемного буксирного крюка) Ближний свет левой фары (модели со съемным буксировочным крюком)	10 A
27	VB ACT (двигатель 1,5 л) (Модели без съемного буксирного крюка) Ближний свет правой фары (модели со съемным буксировочным крюком)	(10 А)
28	Дальний свет левой фары (модели без съемного буксирного крюка) Не используется (модели со съемным буксировочным крюком)	10 A
29	Дальний свет правой фары (модели без съемного буксирного крюка) Дальний свет левой фары (модели со съемным буксировочным крюком)	10 A
30	Не используется (модели без съемного буксировочного крюка) Дальний свет правой фары (модели со съемным буксировочным крюком)	10 A
31	Обогреватели задних сидений (модели без съемного буксирного крюка)	(15 А)
31	Сдвижное пассажирское сиденье с электроприводом (модели со съемным буксировочным крюком)	(20 А)
32	Сдвижное пассажирское сиденье с электроприводом (модели без режима SPORT) (модели без съемного буксировочного крюка)	(20 А)
32	Не используется (Модели с режимом SPORT) (Модели без съемного буксирного крюка)	—
32	Сиденье пассажира с электроприводом наклона (модели со съемным буксировочным крюком)	(20 А)
33	Сиденье пассажира с электроприводом наклона (модели без режима SPORT) (модели без съемного буксировочного крюка)	(20 А)
33	Адаптивная демпферная система (Модели с режимом SPORT) (Модели без съемного буксировочного крюка)	15 A
33	VB ACT (Модели со съемным буксировочным крюком)	(5 А)
34	Не используется (модели без съемного буксировочного крюка)	—
35	Не используется (модели без съемного буксировочного крюка)	—
36	Не используется (модели без съемного буксировочного крюка)	—

Дополнительная информация: Honda Civic (2016-2019..)

Honda Motor Company — популярная автомобильная компания, базирующаяся в Японии. Это многонациональная корпорация-конгломерат, деятельность которой распространяется в нескольких странах мира. Они в основном известны производством автомобилей, мотоциклов и даже силового оборудования. Компания была основана в 1948 году. Вот уже 72 года компания предоставляет пользователям высокопроизводительные и бюджетные автомобили. Их штаб-квартира находится в Минато, Токио, Япония. У Хонды под крылом большое разнообразие автомобилей. Тем не менее, самая популярная линейка — это Honda Civic. Honda Civic X — модель десятого поколения, производство которой началось в 2015 году и будет продолжаться до 2021 года.

Honda Civic X: с 2015 по 2021 год

Honda Civic X — это модель десятого поколения, которая впервые была выпущена в 2015 году и будет выпускаться до 2021 года. Honda Civic десятого поколения базируется на совершенно новой компактной глобальной платформе. Эта модель была впервые представлена в 2015 году. Этот автомобиль отличается новым дизайном экстерьера в стиле фастбэк, а также задней задней стойкой, переходящей в заднюю дверь. Спереди автомобиль имеет новый дизайн хромированного крыла. Для модели 2020 года компания расширила доступность дополнительной шестиступенчатой механической коробки передач. Варианты Civic X включают седан, купе, модели Si, Type-R и пятидверный хэтчбек.

Интерьер Civic 10 претерпел серьезные изменения. Он оснащен полностью цифровым информационным интерфейсом для водителя с 7-дюймовым ЖК-экраном, расположенным за рулевым колесом. Civic X продается и продается по всему миру. Однако название моделей может отличаться в разных странах. Honda Civic десятого поколения была выпущена для замены моделей девятого поколения. Машины этого поколения более продвинутые и комфортные. Honda Civic — одна из самых популярных серий автомобилей компании. Это семейный автомобиль среднего бюджета, который сочетает в себе привлекательность и производительность.
