Предохранители и реле Honda Civic Hybrid (2003-2005)
Схемы относятся к указанным годам и вариантам Honda Civic Hybrid (2003-2005). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Honda.
Расположение предохранителей Honda Civic Hybrid 2003-2005 гг.
Предохранитель прикуривателя (розетки) в Honda Civic Hybrid Это предохранитель №18 в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Пассажирский салон

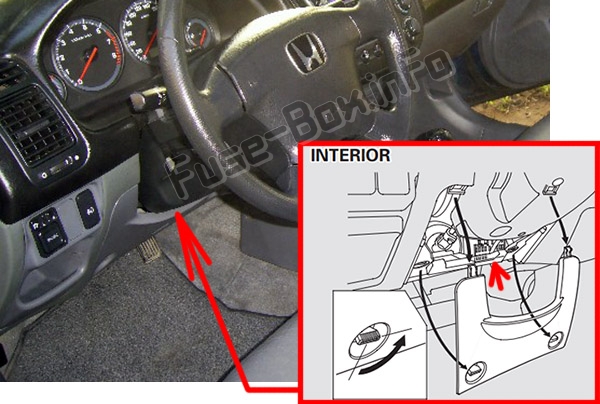

Блок предохранителей в салоне находится под рулевой колонкой.
Моторного отсека

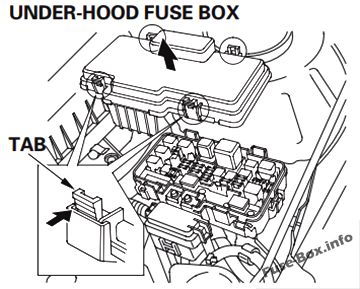

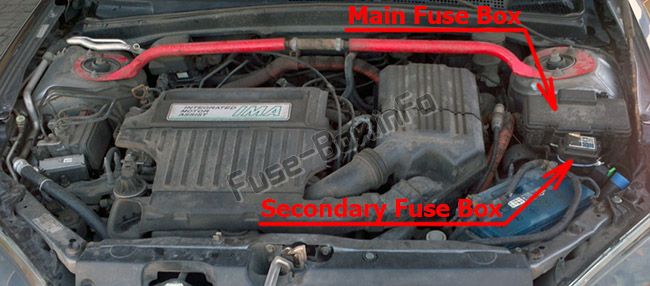

Подкапотный блок предохранителей находится в моторном отсеке со стороны водителя.

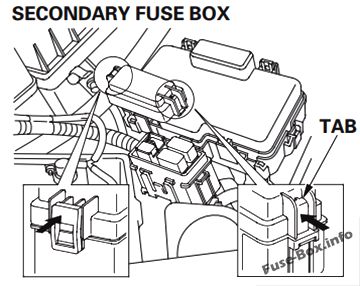

Дополнительный блок предохранителей расположен в моторном отсеке перед основным блоком предохранителей.
Схемы блока предохранителей
Схемы блока предохранителей

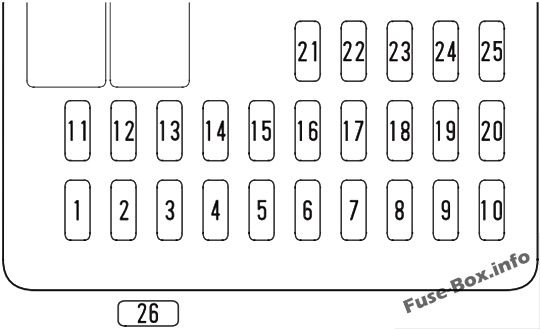

Пассажирский салон
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 15 A | Катушка зажигания ВХОД |
| 2 | 20 A | ЛАФ Обогреватель |
| 3 | (10 А) | (Дневные ходовые огни (на моделях для Канады)) |
| 4 | 10 A | FI-ECU |
| 5 | — | Не используется |
| 6 | 7,5 А | Реле стеклоподъемника |
| 7 | — | Не используется |
| 8 | 7,5 А | Аксессуары, Радио |
| 9 | 15 A | Катушка зажигания EX |
| 10 | 7,5 А | метр |
| 11 | 7,5 А | ABS |
| 12 | (7,5 А) | (Дневные ходовые огни (на моделях для Канады)) |
| 13 | 10 A | SRS |
| 14 | 10 A | Зеркала с дистанционным управлением |
| 15 | (10 А) | (SCTY (дополнительная система безопасности)) |
| 16 | 7,5 А | IMA |
| 17 | 15 A | Топливный насос |
| 18 | 15 A | Розетка для аксессуаров |
| 19 | 7,5 А | Сигнальные огни поворота |
| 20 | 20 A | Передний стеклоочиститель |
| 21 | 7,5 А | STS (рулевой переключатель) |
| 22 | 20 A | Передний правый стеклоподъемник |
| 23 | 20 A | Передний левый стеклоподъемник |
| 24 | 20 A | Задний левый стеклоподъемник |
| 25 | 20 A | Задний правый стеклоподъемник |
| 26 | 7,5 А | Реле вентилятора охлаждения |

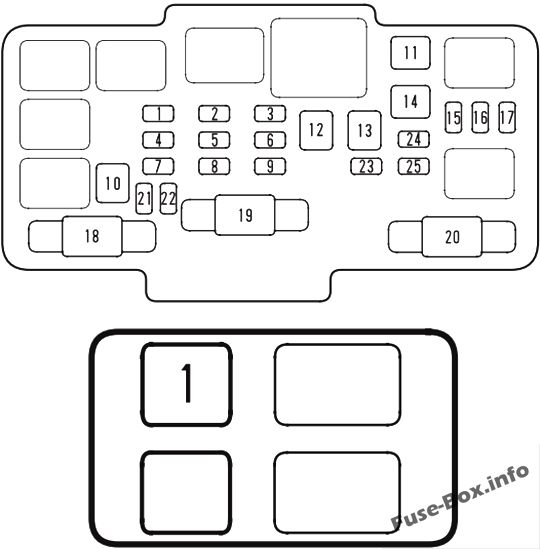

Моторного отсека
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 20 A | Вентилятор конденсатора |
| 2 | 10 A | IMA |
| 3 | 10 A | Малый свет |
| 4 | 20 A | Охлаждающий вентилятор |
| 5 | 10 A | Опасность |
| 6 | 15 A | ЭБУ FI |
| 7 | 15 A | Рог, стоп |
| 8 | 20 A | АБС Ф/С |
| 9 | 10 A | Резервное копирование |
| 10 | 40 A | АБС мотор |
| 11 | 30 A | Задний антиобледенитель |
| 12 | 40 A | Двигатель нагревателя |
| 13 | 40 A | Стеклоподъемник |
| 14 | 40 A | Вариант |
| 15 | 15 А / 20 А | Левая фара |
| 16 | 20 A | Замок |
| 17 | 15 А / 20 А | Правая фара |
| 18 | 60 A | EPS |
| 19 | 80 A | Батарея |
| 20 | 50 A | Зажигание 1 |
| 21-25 | 7.5А-30А | Запасные предохранители |
| ВТОРИЧНЫЙ ПОДКАПОТНЫЙ КОРОБКА ПРЕДОХРАНИТЕЛЕЙ | ||
| 1 | 20 A | Охлаждающий вентилятор |
