Предохранители и реле Honda Civic Hybrid (2006-2011)

Схемы относятся к указанным годам и вариантам Honda Civic Hybrid (2006-2011). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Honda.

Расположение предохранителей Honda Civic Hybrid 2006-2011 гг.

Расположение предохранителей Honda Civic Hybrid 2006-2011 гг.

Предохранители прикуривателя (розетки) в Honda Civic Hybrid Это предохранители № 28 (задний разъем ACC) и № 29 (разъем ACC) в блоке предохранителей на приборной панели.

Расположение блока предохранителей

Предохранители автомобиля находятся в трех коробках предохранителей.

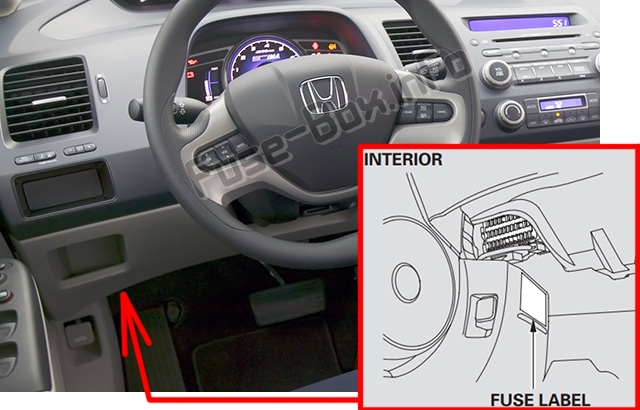

Пассажирский салон

Блок предохранителей в салоне находится под рулевой колонкой.Пассажирский салон

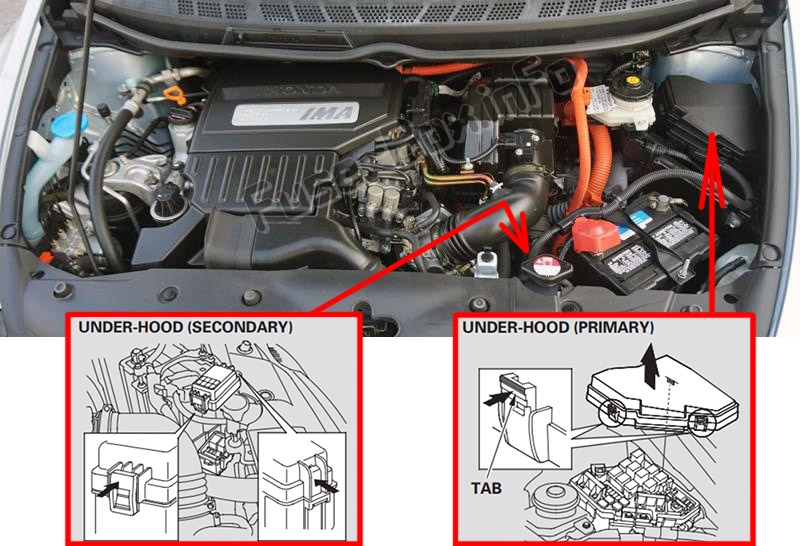

Моторного отсека

Блоки основных и дополнительных предохранителей под капотом находятся в моторном отсеке со стороны водителя.Моторного отсека

Схемы блока предохранителей

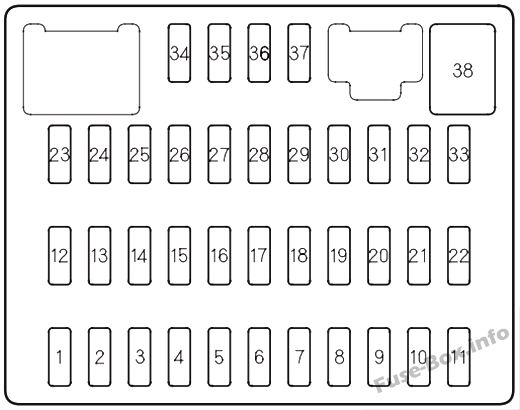

Пассажирский салон

Пассажирский салон

Назначение предохранителей в салоне
No.Ампер.Схемы защищены
17,5 АСтеклоподъемник
215 AТопливный насос
310 AIG1ACG
47,5 АБлок ABS (ABS/VSA)
515 AОбогреватель сиденья (дополнительно)
6Не используется
77,5 АTPMS (опционально)
8Не используется
97,5 АODS
107,5 АМЕТР
1110 ASRS
1210 AДальний свет правой фары
1310 AДальний свет левой фары
147,5 АМаленький (Внутренний)
157,5 АМалый (внешний вид)
1610 AБлижний свет правой фары
1710 AБлижний свет левой фары
1820 AФара высокая основная
1915 AМалый (Основной)
20Не используется
2120 AФара ближнего света
22(7,5 А)(ВАК)
23(7,5 А)STS
24Не используется
2520 AЗамок
2620 AСтеклоподъемник водителя
27Не используется
28(15 А)Задний разъем ACC
2915 AACC
3020 AЭлектростеклоподъемник пассажира
31Не используется
3220 AЗадний правый стеклоподъемник
3320 AЛевый задний электростеклоподъемник
34Не используется
357,5 ААКК, Радио
3610 AHAC
377,5 АДневной ходовой свет
3830 Aщетка стеклоочистителя

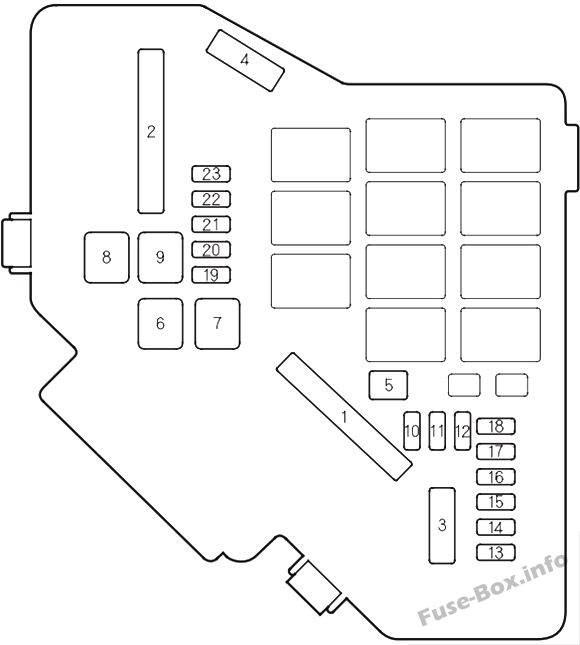

Моторного отсека

Моторного отсека

Назначение предохранителей в моторном отсеке
No.Ампер.Схемы защищены
1100 АГлавный предохранитель
170 AEPS
260 AОпция Основной
250 AГлавный выключатель зажигания
330 AАБС мотор
340 AАБС Ф/С
450 AОсновная фара
440 AЭлектрические стеклоподъемники
540 AБустерный двигатель
620 AВспомогательный двигатель вентилятора
720 AДвигатель главного вентилятора
830 AЗадний обогреватель
940 Aвоздуходувка
1010 AОпасность
1115 AFI Sub
1215 AСтоп и клаксон
1315 AКатушка IG (EX)
1415 AКатушка IG (IN)
157,5 АУровень масла
16Не используется
17Не используется
1820 AКатушка ИГ
1915 AФИ Главная
207,5 АMG сцепление
2115 ADBW
227,5 АВнутренний свет
2310 AРезервное копирование

Вторичный блок предохранителей под капотом

Вторичный блок предохранителей под капотом

Вторичный блок предохранителей под капотом
No.Ампер.Схемы защищены
110 AIMA2
27,5 АIMA1
315 AБустер МС
