Предохранители и реле Honda Civic Hybrid (2012-2015)

Схемы относятся к указанным годам и вариантам Honda Civic Hybrid (2012-2015). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Honda.

Расположение предохранителей Honda Civic Hybrid 2012-2015

Предохранители прикуривателя (розетка)Это предохранители № 12 (гнездо питания центральной консоли (при наличии)) и № 27 (гнездо питания передних аксессуаров) в блоке предохранителей на приборной панели.

Оглавление

Расположение блока предохранителей

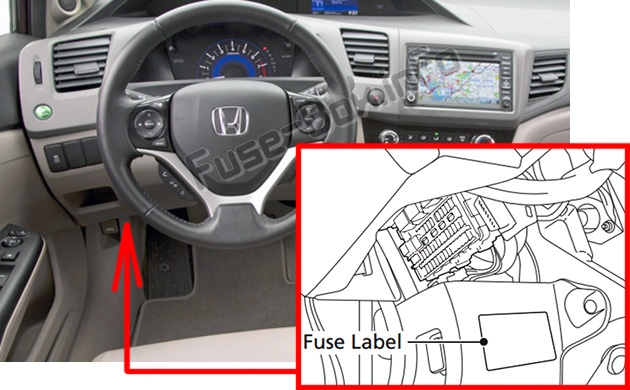

Пассажирский салон

Расположен под приборной панелью.
Расположение предохранителей указано на этикетке на боковой панели. Пассажирский салон

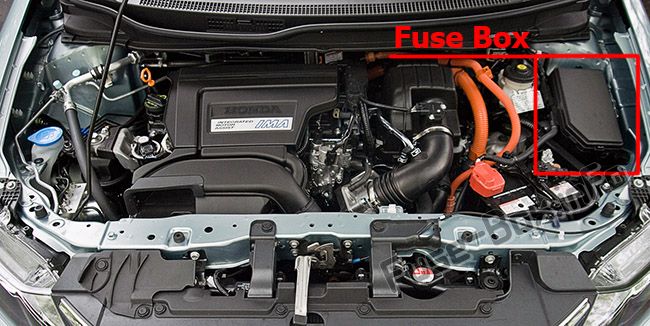

Моторного отсека

Расположен рядом с бачком тормозной жидкости. Моторного отсека

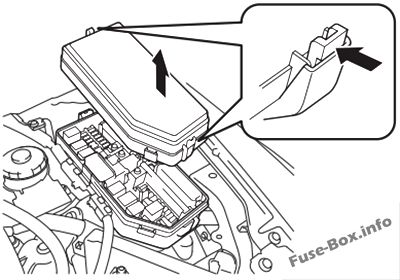

Расположение предохранителей показано на крышке блока предохранителей. Моторного отсека

2012, 2013

Назначение предохранителей в салоне (2012, 2013)

№	Цепь защищена	Amps
1	—	—
2	ACG	10 A
3	SRS	10 A
4	Топливный насос	15 A
5	метр	7,5 А
6	Стеклоподъемник	7,5 А
7	ВБ СОЛ	(15 А)
8	Электродвигатель дверного замка 2 (отпирание)	15 A
9	Электродвигатель дверного замка 1 (отпирание)	15 A
10	—	—
11	—	—
12	Розетка для аксессуаров (центральная консоль) (дополнительно)	(20 А)
13	—	—
14	Подогрев сидений (дополнительно)	(15 А)
15	Электродвигатель замка водительской двери (разблокировка)	(10 А)
16	—	—
17	—	—
18	—	—
19	ACC	7,5 А
20	Блокировка ключа АКК	7,5 А
21	Дневные ходовые огни	7,5 А
22	HAC	7,5 А
23	HAC	(7,5 А)
24	АБС/ВСА	7,5 А
25	—	—
26	—	—
27	Гнездо питания для аксессуаров (спереди)	20 A
28	Шайба	15 A
29	ODS	7,5 А
30	Электродвигатель замка водительской двери (замок)	(10 А)
31	—	—
32	Электродвигатель дверного замка 2 (замок)	15 A
33	Электродвигатель дверного замка 1 (замок)	15 A
34	Маленькие огни	7,5 А
35	Освещение	7,5 А
36	—	—
37	—	—
38	Дальний свет левой фары	10 A
39	Дальний свет правой фары	10 A
40	СКДП (опционально)	(7,5 А)
41	Замок	20 A
42	Стеклоподъемник водителя	20 A
43	Стеклоподъемник со стороны заднего пассажира	(20 А)
44	Стеклоподъемник со стороны переднего пассажира	20 A
45	Задний стеклоподъемник со стороны водителя	(20 А)
46	щетка стеклоочистителя	30 A

Назначение предохранителей в моторном отсеке (2012, 2013)

№	Цепь защищена	Amps
1	EPS	70 A
1	Бустерный двигатель	40 A
1	АБС/VSA Мотор	30 A
1	АБС/ВСА ФСР	30 A
1	—	—
1	Главный предохранитель	100 А
2	ИГ Главная	50 A
2	Блок предохранителей основной	60 A
2	Блок предохранителей основной 2	60 A
2	Основная фара	30 A
2	—	—
2	Задний обогреватель	30 A
2	—	—
2	воздуходувка	40 A
2	—	—
2	Вспомогательный двигатель вентилятора	20 A
2	Двигатель главного вентилятора	20 A
3	—	—
4	ИГ Катушка 2	15 A
5	Стартер ДИАГ, СТ МГ	7,5 А
6	ИГ Катушка 1	15 A
7	—	—
8	—	—
9	—	—
10	—	—
11	Уровень масла	7,5 А
12	Светодиодные дневные ходовые огни	10 A
13	ИМА 1	7,5 А
14	Опасность	10 A
15	FI Sub	15 A
16	Катушка ИГ	20 A
17	Stop	15 A
18	Horn	10 A
19	ИМА 2	10 A
20	Ближний свет правой фары	10 A
21	IGP	15 A
22	DBW	15 A
23	Ближний свет левой фары	10 A
24	Бустер СОЛ	15 A
25	MG сцепление	7,5 А
26	—	—
27	МАЛЕНЬКИЙ	20 A
28	Внутреннее освещение	7,5 А
29	Резервное копирование	10 A

2015

Назначение предохранителей в салоне (2015)

№	Цепь защищена	Amps
1	—	—
2	ACG	10 A
3	SRS	10 A
4	Топливный насос	15 A
5	метр	7,5 А
6	Стеклоподъемник	7,5 А
7	ВБ СОЛ	15 A
8	Электродвигатель дверного замка 2 (отпирание)	15 A
9	Электродвигатель дверного замка 1 (отпирание)	15 A
10	-	-
11	-	-
12	-	-
13	-	-
14	Подогрев сидений (дополнительно)	(15 А)
15	Электродвигатель замка водительской двери (разблокировка)	(10 А)
16	-	-
17	-	-
18	-	-
19	ACC	7,5 А
20	Блокировка ключа АКК	7,5 А
21	Дневные ходовые огни	7,5 А
22	HAC	7,5 А
23	HAC	(7,5 А)
24	АБС/ВСА	7,5 А
25	ACC	7,5 А
26	-	-
27	Гнездо питания для аксессуаров (спереди)	20 A
28	-	-
29	ODS	7,5 А
30	Электродвигатель замка водительской двери (замок)	(10 А)
31	УМНАЯ	10 A
32	Электродвигатель дверного замка 2 (замок)	15 A
33	Электродвигатель дверного замка 1 (замок)	15 A
34	Маленькие огни	7,5 А
35	Освещение	7,5 А
36	-	-
37	-	-
38	Дальний свет левой фары	10 A
39	Дальний свет правой фары	10 A
40	—	—
41	Замок	20 A
42	Стеклоподъемник водителя	20 A
43	Стеклоподъемник со стороны заднего пассажира	(20 А)
44	Стеклоподъемник со стороны переднего пассажира	20 A
45	Задний стеклоподъемник со стороны водителя	(20 А)
46	—	—

Назначение предохранителей в моторном отсеке (2015 г.)

№	Цепь защищена	Amps
1	EPS	70 A
1	Бустерный двигатель	40 A
1	АБС/VSA Мотор	30 A
1	АБС/ВСА ФСР	30 A
1	Мотор стеклоочистителя	30 A
1	Главный предохранитель	100 А
2	ИГ Главная	30 A
2	Блок предохранителей основной	60 A
2	Блок предохранителей основной 2	60 A
2	Основная фара	30 A
2	СТ МГ	30 A
2	Задний обогреватель	30 A
2	—	-
2	воздуходувка	40 A
2	—	-
2	Вспомогательный двигатель вентилятора	20 A
2	Двигатель главного вентилятора	20 A
3	—	—
4	ИГ Катушка 2	15 A
5	Стартер ДИАГ, СТ МГ	7,5 А
6	ИГ Катушка 1	15 A
7	—	-
8	-
9	—	—
10	-	-
11	Уровень масла	7,5 А
12	Светодиодные дневные ходовые огни	10 A
13	ИМА 1	7,5 А
14	Опасность	10 A
15	FI Sub	15 A
16	Катушка ИГ	20 A
17	Stop	15 A
18	Horn	10 A
19	ИМА 2	10 A
20	Ближний свет правой фары	15 A
21	IGP	15 A
22	DBW	15 A
23	Ближний свет левой фары	15 A
24	Бустер СОЛ	15 A
25	MG сцепление	7,5 А
26	Шайба	15 A
27	МАЛЕНЬКИЙ	20 A
28	Внутреннее освещение	7,5 А
29	Резервное копирование	10 A
