Предохранители и реле Honda Clarity Plug-in Hybrid / Electric (2017-2019..)

Схемы относятся к указанным годам и вариантам Honda Clarity Plug-in Hybrid / Electric (2017-2019..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Honda.

Расположение предохранителей Honda Clarity Plug-in Hybrid/Electric 2017-2019…

Предохранители прикуривателя (розетка) в Honda Clarity Это предохранители №10 и №29 в блоке предохранителей А панели приборов.

Оглавление

Расположение блока предохранителей

Блоки предохранителей в салоне

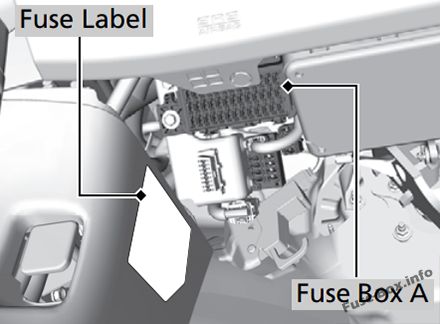

Блок предохранителей А:
Расположен под приборной панелью
Блоки предохранителей в салоне

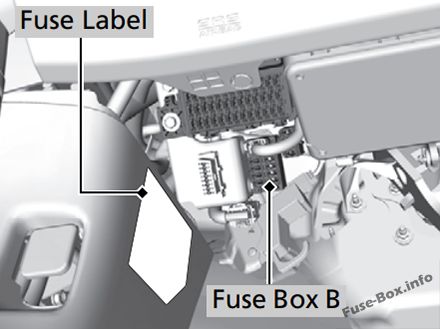

Блок предохранителей В:
Расположен под блоком предохранителей А
Блоки предохранителей в салоне

Блок предохранителей С:
Расположен справа от блока предохранителей B.
Блоки предохранителей в салоне

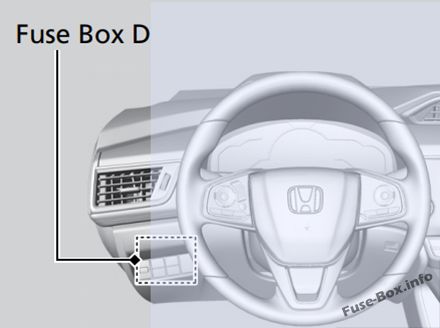

Блок предохранителей D:
Расположен внутри внешней панели со стороны водителя
Блоки предохранителей в салоне

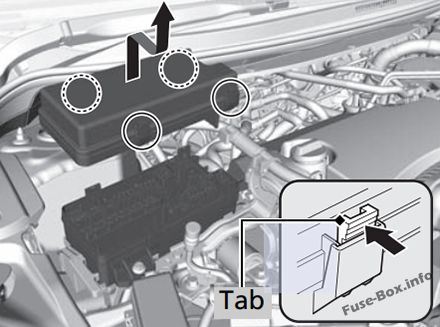

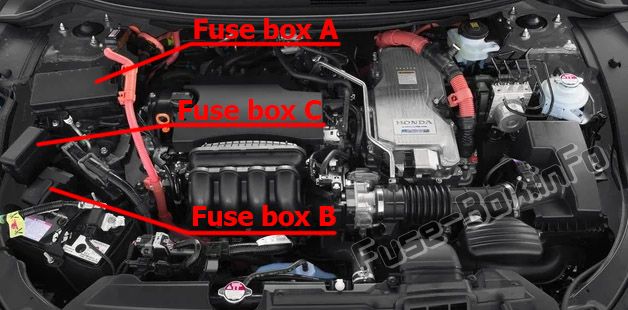

Блоки предохранителей в моторном отсеке

Блок предохранителей А:
Расположен рядом с бачком омывателя лобового стекла
Блоки предохранителей в моторном отсеке

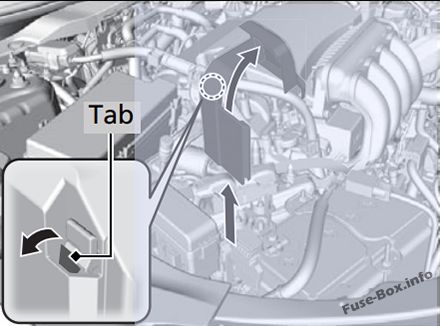

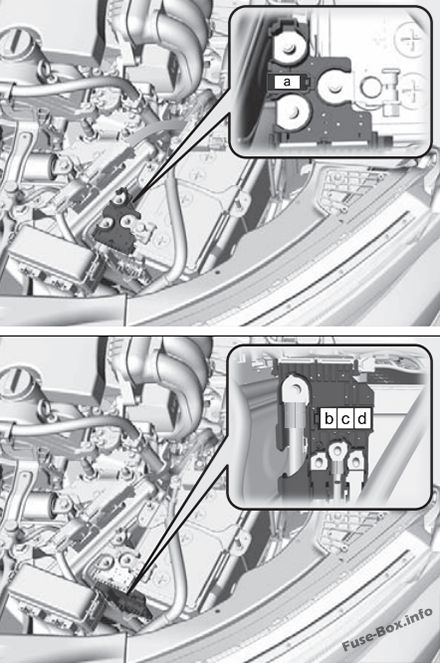

Блок предохранителей В
Поднимите крышку на клемме +, затем снимите ее, потянув за язычок, как показано на рисунке.
Блоки предохранителей в моторном отсеке

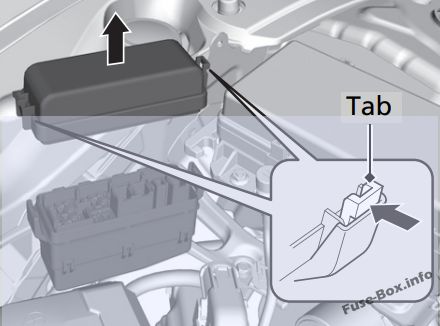

Блок предохранителей C (подключаемый гибрид)
Расположен рядом с блоком предохранителей B
Расположение предохранителей указано на крышке коробки.
Блоки предохранителей в моторном отсеке

2018, 2019

Назначение предохранителей в салоне (блок предохранителей А)

№	Цепь защищена	Amps
1	ACC	7,5 А
2	—	—
3	Подключаемый гибрид: VB SOL	10 A
4	ПЕРЕКЛЮЧАТЕЛЬ	7,5 А
5	ВАРИАНТ ГЛАВНЫЙ	15 A
6	ОПЦИЯ SRS	7,5 А
7	МЕТР	10 A
8	Подключаемый гибрид: ТОПЛИВНЫЙ НАСОС Электрический: ТОПЛИВНЫЙ НАСОС (ЭБУ АККУМУЛЯТОРА)	15 A 7,5 А
9	ВАРИАНТ	7,5 А
10	РАЗЪЕМ АКК CTR	20 A
11	—	—
12	ЗАМОК БОКОВОЙ ДВЕРИ R	10 A
13	L БОКОВАЯ ДВЕРЬ РАЗБЛОКИРОВКА	10 A
14	RR ЛП/Вт	20 A
15	КАК П/В	20 A
16	ЗАМОК	20 A
17	П-ДРВ	7,5 А
18	—	—
19	ШАЙБА	15 A
21	ACG	7,5 А
22	DRL	7,5 А
23	—	10 A
24	КАМЕРА ПЕРЕДНЕГО СЕНСОРА	5 A
25	ДВЕРНОЙ ЗАМОК	10 A
26	РАЗБЛОКИРОВКА БОКОВОЙ ДВЕРИ R	10 A
27	РР РП/Вт	20 A
28	ДР П/В	20 A
29	РОЗЕТКА ПЕРЕДН.	20 A
30	ВНУТРЕННИЙ СВЕТ	7,5 А
31	DR P/SEAT REC	20 A
32	ПОДОГРЕВАТЕЛЬ ПЕРЕДНЕГО СИДЕНЬЯ	20 A
33	ДР П/СИДЕНЬЕ SLI	20 A
34	АБС/ВСА	7,5 А
35	SRS	10 A
36	—	—
37	ДЕЙСТВИЕ КРЫШКИ	10 A
38	L ЗАМОК БОКОВОЙ ДВЕРИ	10 A
39	ДР ДВЕРИ РАЗБЛОКИРОВАТЬ	10 A

Назначение предохранителей в салоне (блок предохранителей B)

№	Цепь защищена	Amps
c	КК УНТ	(10 А)
d	R H/L HI	7,5 А
e	л в/л HI	7,5 А
f	IGC	10 A
g	ОПАСНОСТЬ	10 A
h	IGB	15 A
i	УМНАЯ	10 A
j	IGA	10 A

Назначение предохранителей в салоне (блок предохранителей C)

№	Цепь защищена	Amps
k	КАК P/SEAT REC	(20 А)
l	КАК P/SEAT SLIDE	(20 А)
m	ИЛЛЮМИ	7,5 А
n	МАЛЕНЬКИЙ	7,5 А

Назначение предохранителей в салоне (блок предохранителей D)

№	Цепь защищена	Amps
p	КОМБО	(10 А)
q	IGMG	(7,5 А)
r	ПЕРЕКЛЮЧАТЕЛЬ	7,5 А
s	П-АКТ DRV	7,5 А
t	—	—
u	EPP	(7,5 А)
V	ВАРИАНТ	7,5 А
w	ESB	7,5 А

Назначение предохранителей в моторном отсеке (блок предохранителей А)

№	Цепь защищена	Amps
1	АККУМУЛЯТОР	175 А
2	EPS	70 A
2	ESB	40 A
2	ИГ ГЛАВНЫЙ (СМАРТ)	30 A
2	АБС/VSA МОТОР	40 A
2	МОТОР СТЕКЛООЧИСТИТЕЛЯ 1	30 A
2	АБС/ВСА ФСР	40 A
2	—	30 A
3	Подключаемый гибрид: Engine EWP	30 A
3	ДОПОЛНИТЕЛЬНЫЙ БЛОК ПРЕДОХРАНИТЕЛЕЙ 2-1	30 A
3	ДОПОЛНИТЕЛЬНЫЙ БЛОК ПРЕДОХРАНИТЕЛЕЙ 3-2	30 A
3	ИГ ГЛАВНЫЙ 2	30 A
4	Подключаемый гибрид: IG COIL	15 A
5	H/L LO ГЛАВНЫЙ	15 A
6	Подключаемый гибрид: EVTC	20 A
6	Электрический: HP VLV	10 A
7	DTWP	10 A
8	Подключаемый гибрид: DBW	15 A
9	VBU	10 A
10	СТОП-СИГНАЛ	7,5 А
11	Плагин Гибрид: IGP	15 A
12	БЛОК ПРЕДОХРАНИТЕЛЕЙ ГЛАВНЫЙ 1	60 A
12	БЛОК ПРЕДОХРАНИТЕЛЕЙ ГЛАВНЫЙ 2	40 A
12	БЛОК ПРЕДОХРАНИТЕЛЕЙ ГЛАВНЫЙ 3	50 A
12	H/L ВЫСОКИЙ ГЛАВНЫЙ	30 A
12	МАЛЫЙ ГЛАВНЫЙ	20 A
12	ДОПОЛНИТЕЛЬНЫЙ БЛОК ПРЕДОХРАНИТЕЛЕЙ 4	(30 А)
12	—	30 A
12	МОТОР СТЕКЛООЧИСТИТЕЛЯ 2	30 A
12	—	30 A
12	—	30 A
13	МОТОР ОТОПИТЕЛЯ	40 A
14	ЗАДНИЙ ОБОГРЕВАТЕЛЯ	40 A
15	—	—
16	БАТТ СНСР	7,5 А
17	ЭС ЭВП	15 A
18	КОНДИЦИОНЕР ГЛАВНЫЙ/ДХО	10 A
19	ЭС ВЛВ	7,5 А
20	HORN	10 A
21	РЕЗЕРВНОЕ КОПИРОВАНИЕ	10 A
22	АУДИО	15 A
23	Подключаемый гибрид: IGPS (LAF)	10 A
24	П В/Н НЧ	7,5 А
25	л в/л л	7,5 А
26	Подключаемый гибрид: IGPS	10 A

Назначение предохранителей в моторном отсеке (блок предохранителей B)

№	Цепь защищена	Amps
a	Подключаемый гибрид: ГЛАВНЫЙ	200 А
b	Подключаемый гибрид: RB MAIN 1	70 A
c	Подключаемый гибрид: RB MAIN 2 Электрический: SUB FUSE BOX 1	80 A
d	Подключаемый гибрид: GLOW	60 A

Назначение предохранителей в моторном отсеке (блок предохранителей C (Plug-in Hybrid))

№	Цепь защищена	Amps
1	RFC1	30 A
2	RFC2	30 A
3	П-АКТ	30 A
4	IGB RFC1	7,5 А
5	IGB RFC2	7,5 А
