Предохранители и реле Honda CR-V (1995-2001)
Схемы относятся к указанным годам и вариантам Honda CR-V (1995-2001). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Honda.
Расположение предохранителей Honda CR-V 1995-2001 гг.
Предохранители прикуривателя (розетки) в Honda CR-V Это предохранители № 6 (задняя розетка) и № 27 (передняя розетка) в блоке предохранителей на приборной панели.
Оглавление
Расположение блока предохранителей
Пассажирский салон

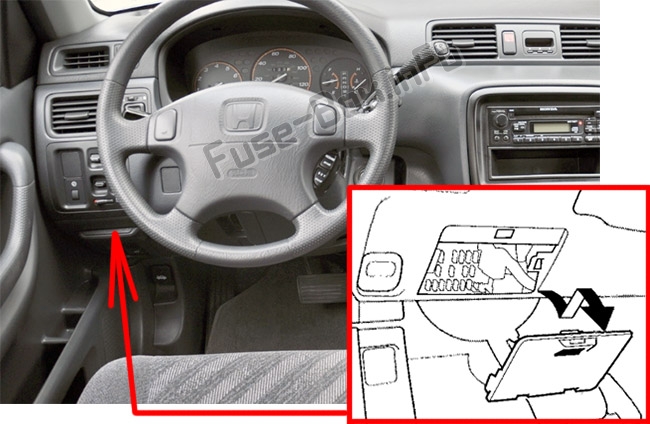

Блок предохранителей в салоне находится под приборной панелью со стороны водителя.
Снимите крышку, повернув крышку вниз и вытянув ее прямо из петель.
Моторного отсека

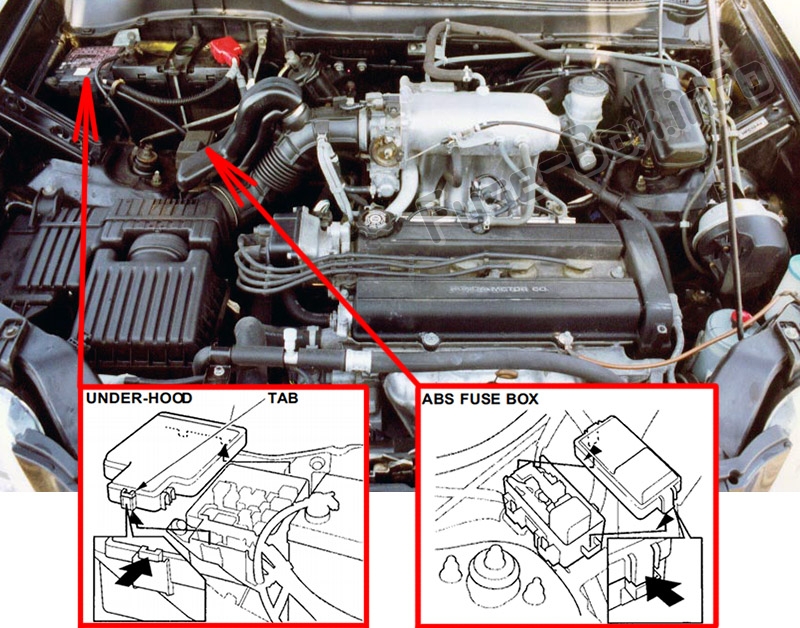

Подкапотный блок предохранителей находится в моторном отсеке.
Автомобили, оснащенные АБС, имеют третий блок предохранителей для АБС. Он находится в моторном отсеке со стороны пассажира.
Схемы блока предохранителей

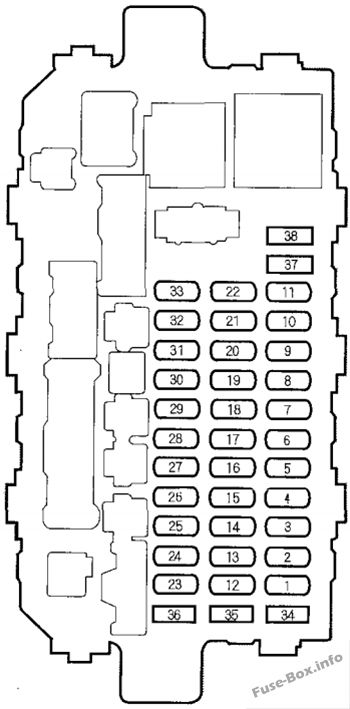

Приборная доска
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | — | Не используется |
| 2 | — | Не используется |
| 3 | 10 A | Задний дворник, омыватель |
| 4 | 10 A | Дальний свет правой фары |
| 5 | 10 A | Дальний свет левой фары |
| 6 | 10 A | Задняя розетка для аксессуаров |
| 7 | 20 A | Стеклоподъемник задний левый |
| 8 | 20 A | Стеклоподъемник задний правый |
| 9 | 15 A | Катушка IGN |
| 10 | 20 A | Передний помощник стеклоподъемников |
| 11 | 20 A | Электростеклоподъемник переднего водителя |
| 12 | 7,5 А | Включите огни |
| 13 | 15 A | Топливный насос (блок SRS) |
| 14 | 7,5 А | Круиз-контроль |
| 15 | 7,5 А | ACG (IG), датчик SP |
| 16 | 7,5 А | ABS |
| 17 | 7,5 А | Реле кондиционера отопителя |
| 18 | 7,5 А | Реле ходовых огней (канадская модель) |
| 19 | 7,5 А | Резервный свет |
| 20 | 7,5 А | Бегущий свет (канадская модель) |
| 21 | 10 A | Ближний свет правой фары |
| 22 | 10 A | Ближний свет левой фары |
| 23 | 10 A | SRS |
| 24 | 7,5 А | Реле стеклоподъемника |
| 25 | 7,5 А | метр |
| 26 | 20 A | Передний стеклоочиститель, передний омыватель |
| 27 | 10 A | Передняя розетка для аксессуаров |
| 28 | 10 A | Радио |
| 29 | — | Не используется |
| 30 | 7,5 А | метр света |
| 31 | 7,5 А | Сигнал стартера |
| 32 | 7,5 А | Лицензионный свет, задний фонарь |
| 33 | 7,5 А | Интерлок Блок |
| 34 | 7,5 А | Запасной предохранитель |
| 35 | 10 A | Запасной предохранитель |
| 36 | 15 A | Запасной предохранитель |
| 37 | 20 A | Запасной предохранитель |
| 38 | — | Не используется |

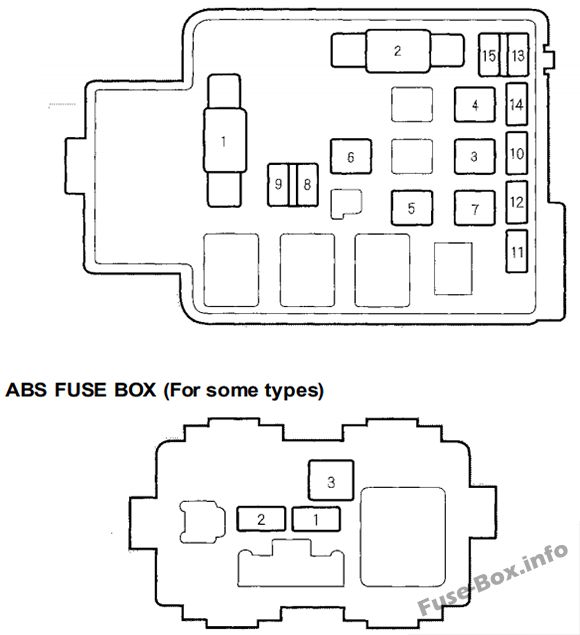

Моторного отсека
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 100 А | Главный предохранитель Аккумулятор |
| 2 | 40 A | Главный предохранитель Стартер зажигания |
| 3 | 20 A | Задний обогреватель |
| 4 | 40 A | Стеклоподъемник |
| 5 | 40 A | Вариант |
| 6 | 30 A | Фара |
| 7 | 40 A | Целитель Мотор |
| 8 | 10 A | Опасность |
| 9 | 15 A | Звуковой сигнал, стоп-сигнал |
| 10 | 20 A | Дверной замок |
| 11 | 20 A | Охлаждающий вентилятор |
| 12 | 20 A | Вентилятор конденсатора |
| 13 | 15 A | FI E/M (ECM/PCM) |
| 14 | 7,5 А | Резервное копирование (Радио) |
| 15 | 7,5 А | Внутренний свет |
| БЛОК ПРЕДОХРАНИТЕЛЕЙ АБС: | ||
| 1 | 7,5 А | Проверка двигателя |
| 2 | 20 A | АБС + В |
| 3 | 40 A | Двигатель насоса АБС |
