Предохранители и реле Honda CR-V (2002-2006)
Схемы относятся к указанным годам и вариантам Honda CR-V (2002-2006). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Honda.
Расположение предохранителей Honda CR-V 2002-2006 гг.
Предохранители прикуривателя (розетки) в Honda CR-V Это предохранители № 2 (задняя розетка) и № 18 (передняя розетка) в блоке предохранителей на приборной панели.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Предохранители автомобиля находятся в трех коробках предохранителей.

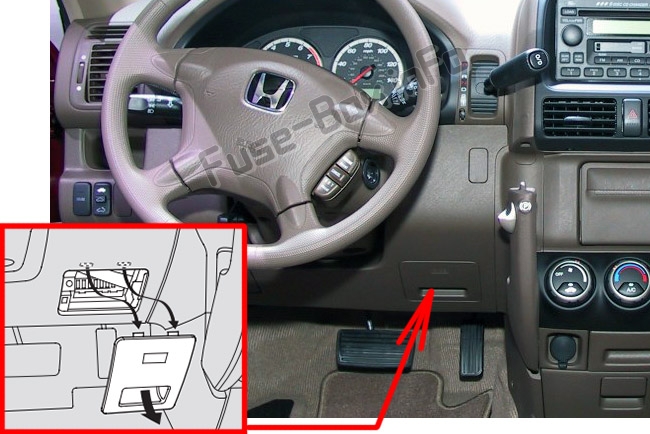

Пассажирский салон
Блок предохранителей в салоне находится под рулевой колонкой.
Чтобы снять крышку, потяните ее на себя и снимите крышку с петель.

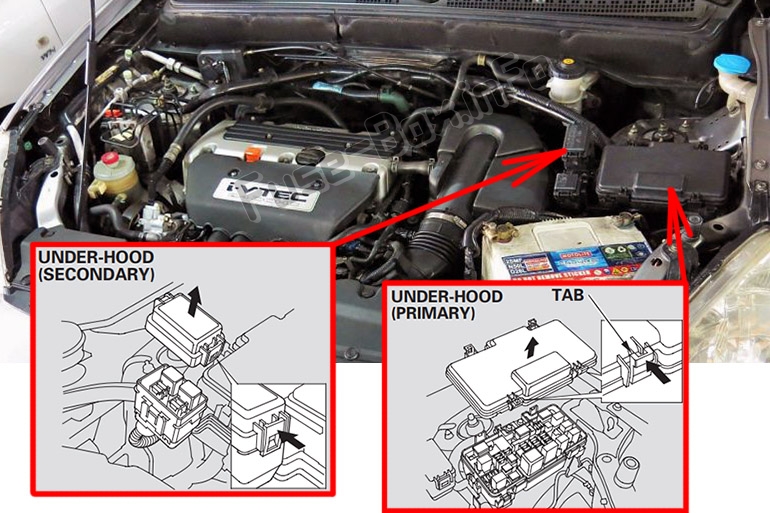

Моторного отсека
Основной блок предохранителей под капотом находится в моторном отсеке со стороны водителя.
Вторичный блок предохранителей (если имеется) находится рядом с основным блоком предохранителей.
Схемы блока предохранителей
Схемы блока предохранителей
2002, 2003, 2004

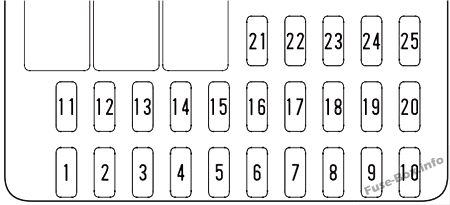

Приборная доска
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 15 A | Катушка зажигания |
| 2 | 10 A | Задняя розетка для аксессуаров |
| 3 | 10 A | Дневные ходовые огни (канадские модели) |
| 4 | 10 A | ACG |
| 5 | — | Не используется |
| 6 | 7,5 А | Реле стеклоподъемника |
| 7 | 20 A | Люк |
| 8 | 7,5 А | Аксессуары, Радио |
| 9 | 7,5 А | Задний стеклоочиститель |
| 10 | 7,5 А | метр |
| 11 | — | Не используется |
| 12 | 7,5 А | Дневные ходовые огни (канадские модели) |
| 13 | 10 A | SRS |
| 14 | 10 A | Зеркала с дистанционным управлением |
| 15 | 20 A | ЛАФ Обогреватель |
| 16 | 20 A | Сиденье с подогревом |
| 17 | 15 A | Топливный насос |
| 18 | 15 A | Передняя розетка для аксессуаров |
| 19 | 7,5 А | Сигнальные огни поворота |
| 20 | 20 A | Передний стеклоочиститель |
| 21 | — | Не используется |
| 22 | 20 A | Передний правый стеклоподъемник |
| 23 | 20 A | Передний левый стеклоподъемник |
| 24 | 20 A | Задний левый стеклоподъемник |
| 25 | 20 A | Задний правый стеклоподъемник |

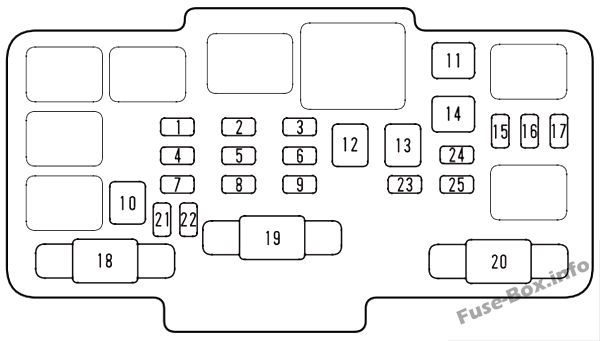

Моторного отсека
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 20 A | Вентилятор конденсатора |
| 2 | 15 A | Малый свет |
| 3 | 15 A | Внутренний свет |
| 4 | 20 A | Охлаждающий вентилятор |
| 5 | 15 A | Опасность |
| 6 | 15 A | ЭБУ FI |
| 7 | 15 A | Рог, стоп |
| 8 | — | Не используется |
| 9 | 10 A | Резервное копирование |
| 10 | 30 A | АБС мотор |
| 11 | 20 A | Задний антиобледенитель |
| 12 | 40 A | Двигатель нагревателя |
| 13 | 40 A | Стеклоподъемник |
| 14 | 40 A | Вариант |
| 15 | 15 A | Левая фара |
| 16 | 20 A | Замок |
| 17 | 15 A | Правая фара |
| 18 | 30 A | АБС Ф/С |
| 19 | 100 А | Батарея |
| 20 | 50 A | Зажигание 1 |
| 21-25 | 7.5А-30А | Запасные предохранители |
2005, 2006
Приборная доска
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 15 A | Катушка зажигания |
| 2 | 10 A | Задняя розетка для аксессуаров |
| 3 | 10 A | Дневные ходовые огни (канадские модели) |
| 4 | 10 A | ACG |
| 5 | — | Не используется |
| 6 | 7,5 А | Реле стеклоподъемника |
| 7 | 20 A | Люк |
| 8 | 7,5 А | Аксессуары, Радио |
| 9 | 7,5 А | Задний стеклоочиститель |
| 10 | 7,5 А | метр |
| 11 | — | Не используется |
| 12 | 7,5 А | Дневные ходовые огни (канадские модели) |
| 13 | 10 A | SRS |
| 14 | 10 A | Зеркала с дистанционным управлением |
| 15 | 15 A | + B ФР АСС |
| 16 | 20 A | Сиденье с подогревом |
| 17 | 15 A | Топливный насос |
| 18 | 15 A | Передняя розетка для аксессуаров |
| 19 | 7,5 А | Сигнальные огни поворота |
| 20 | 20 A | Передний стеклоочиститель |
| 21 | — | Не используется |
| 22 | 20 A | Передний правый стеклоподъемник |
| 23 | 20 A | Передний левый стеклоподъемник |
| 24 | 20 A | Задний левый стеклоподъемник |
| 25 | 20 A | Задний правый стеклоподъемник |
Моторного отсека
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 20 A | Вентилятор конденсатора |
| 2 | 30 A | Двигатель |
| 3 | 15 A | Внутренний свет |
| 4 | 20 A | Охлаждающий вентилятор |
| 5 | 15 A | Опасность |
| 6 | 15 A | Малый свет |
| 7 | 15 A | Рог, стоп |
| 8 | 15 A | DBW |
| 9 | 10 A | Резервное копирование |
| 10 | 30 A | АБС мотор |
| 11 | 20 A | Задний антиобледенитель |
| 12 | 40 A | Двигатель нагревателя |
| 13 | 40 A | Стеклоподъемник |
| 14 | 40 A | Вариант |
| 15 | 20 A | Левая фара |
| 16 | 20 A | Замок |
| 17 | 20 A | Правая фара |
| 18 | 30 A | АБС Ф/С |
| 19 | 100 А | Батарея |
| 20 | 50 A | Зажигание 1 |
| 21-25 | 7.5А-30А | Запасные предохранители |
Вторичный блок предохранителей
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 20 A | ЛАФ Обогреватель |
| 2 | 7,5 А | Дневные ходовые огни (на моделях для Канады) |
| 3 | 15 A | ЭБУ FI (ECM/PCM) |
| 4 | 15 A | Катушка ИГ |
