Предохранители и реле Honda CR-V (2007-2011)

Схемы относятся к указанным годам и вариантам Honda CR-V (2007-2011). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Honda.

Расположение предохранителей Honda CR-V 2007-2011 гг.

Предохранители прикуривателя (розетки) в Honda CR-V предохранители № 28 (заднее гнездо для аксессуаров), № 29 (переднее гнездо для аксессуаров) и № 31 (гнездо питания для аксессуаров на центральном столе) в блоке предохранителей на приборной панели.

Оглавление

Расположение блока предохранителей

Предохранители автомобиля находятся в трех коробках предохранителей.

Пассажирский салон

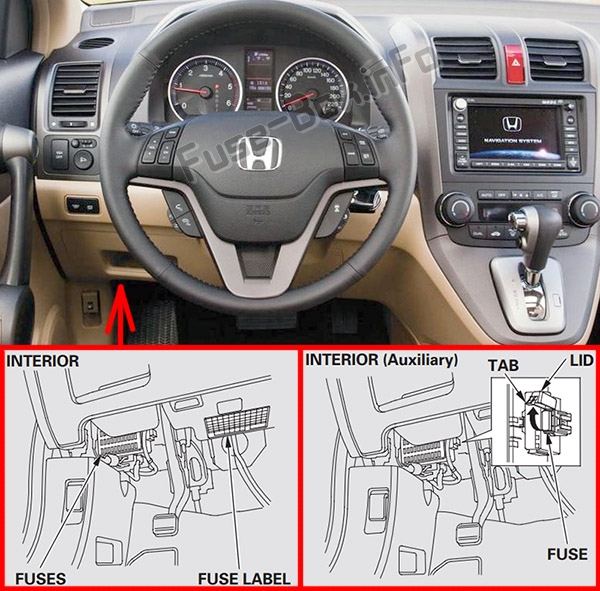

Блок предохранителей в салоне находится под приборной панелью со стороны водителя.
Этикетка предохранителя прикреплена под рулевой колонкой. Пассажирский салон

Дополнительный блок предохранителей (при наличии) расположен рядом с внутренним блоком предохранителей.
Чтобы открыть крышку, потяните за язычок в направлении, как показано на рисунке.

Моторного отсека

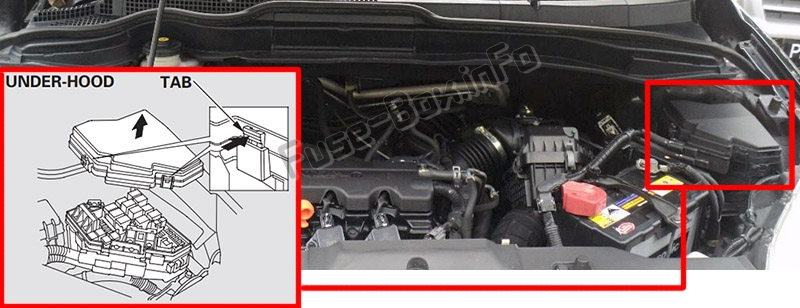

Подкапотный блок предохранителей находится со стороны водителя. Моторного отсека

Схемы блока предохранителей

2007, 2008, 2009

Пассажирский салон

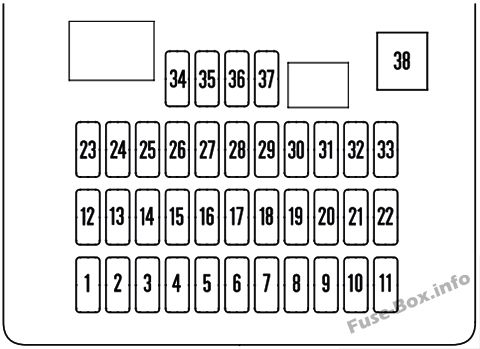

Назначение предохранителей в салоне (2007, 2008, 2009)

No.	Ампер.	Схемы защищены
1	7,5 А	Реле стеклоподъемника
2	15 A	Топливный насос
3	10 A	ACG
4	7,5 А	АБС/ВСА
5	(15 А)	Подогрев сидений (при наличии)
6	(20 А)	Передние противотуманные фары (при наличии)
7	—	Не используется
8	10 A	Задний стеклоочиститель
9	7,5 А	ODS (система обнаружения пассажиров)
10	7,5 А	метр
11	10 A	SRS
12	10 A	Дальний свет правой фары
13	10 A	Дальний свет левой фары
14	7,5 А	Малый свет (интерьер)
15	7,5 А	Малый свет (внешний вид)
16	10 A	Ближний свет правой фары
17	10 A	Ближний свет левой фары
18	20 A	Дальний свет основной фары
19	15 A	Маленькие огни ГЛАВНАЯ
20	7,5 А	TPMS
21	20 A	Ближний свет фар
22	—	Не используется
23	—	Не используется
24	(20 А)	Люк (при наличии)
25	20 A	Замок
26	20 A	Передний левый стеклоподъемник
27	(20 А)	Вариант HAC
28	15 A	Задняя розетка для аксессуаров
29	15 A	Аксессуар
30	20 A	Передний правый стеклоподъемник
31	(15 А)	Дополнительная розетка питания на центральном столе (при наличии)
32	20 A	Задний правый стеклоподъемник
33	20 A	Стеклоподъемник задний левый
34	7,5 А	АКК Радио
35	7,5 А	Блокировка ключа АКК
36	10 A	HAC
37	7,5 А	Дневные ходовые огни
38	30 A	Передний стеклоочиститель

Моторного отсека

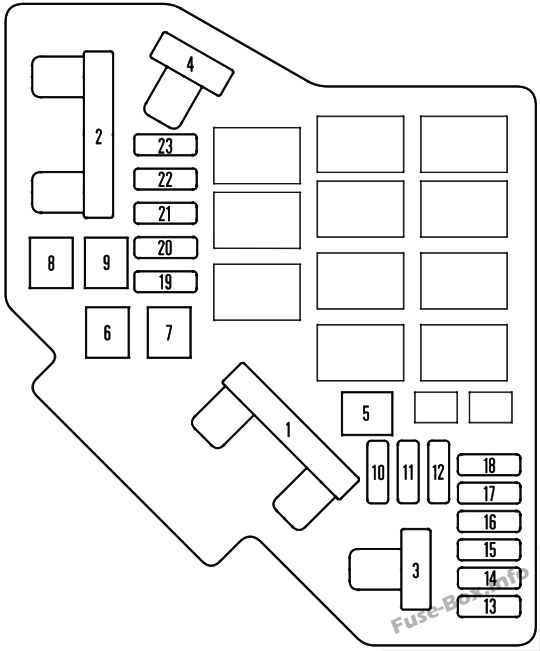

Назначение предохранителей в моторном отсеке (2007, 2008, 2009)

No.	Ампер.	Схемы защищены
1	100 А	Батарея
1	(70 А)	EPS (при наличии)
2	80 A	Опция Основной
2	50 A	Главный выключатель зажигания
3	20 A	АБС/ВСА ФСР
3	40 A	АБС/VSA Мотор
4	50 A	Основная фара
4	40 A	Электрические стеклоподъемники
5	(30 А)	EPT-R (при наличии)
6	20 A	Вспомогательный двигатель вентилятора
7	20 A	Двигатель главного вентилятора
8	30 A	Задний обогреватель
9	40 A	воздуходувка
10	15 A	Опасность
11	15 A	LAF
12	15 A	Стоп и клаксон
13	(20 А)	Сиденье с электроприводом DR RR HI / наклонное (при наличии)
14	(20 А)	Сиденье с электроприводом DR FR Hl/Sliding (при наличии)
15	7,5 А	УРОВЕНЬ МАСЛА IGPS
16	(30 А)	EPT-L (при наличии)
17	(15 А)	Мощный звук (при наличии)
18	15 A	Катушка ИГ
19	15 A	ФИ Главная
20	7,5 А	MG сцепление
21	15 A	DBW
22	7,5 А	Внутренний свет
23	10 A	Резервное копирование

2010, 2011

Пассажирский салон

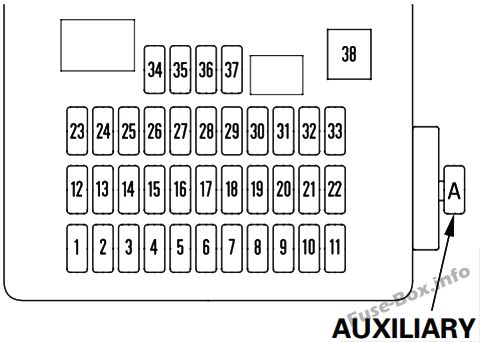

Назначение предохранителей в салоне (2010, 2011)

No.	Ампер.	Схемы защищены
1	7,5 А	Реле стеклоподъемника
2	15 A	Топливный насос
3	10 A	ACG
4	7,5 А	АБС/ВСА
5	(15 А)	Подогрев сидений (при наличии)
6	—	Не используется
7	—	Не используется
8	10 A	Задний стеклоочиститель
9	7,5 А	ODS (система обнаружения присутствия)
10	7,5 А	метр
11	10 A	SRS
12	10 A	Дальний свет правой фары
13	10 A	Дальний свет левой фары
14	7,5 А	Малый свет (интерьер)
15	7,5 А	Малый свет (внешний вид)
16	10 A	Ближний свет правой фары
17	10 A	Ближний свет левой фары
18	20 A	Дальний свет основной фары
19	15 A	Маленькие огни ГЛАВНАЯ
20	7,5 А	TPMS
21	20 A	Ближний свет основной фары
22	—	Не используется
23	—	Не используется
24	(20 А)	Люк (при наличии)
25	20 A	Замок
26	20 A	Передний левый стеклоподъемник
27	—	Не используется
28	15 A	Задняя розетка для аксессуаров
29	15 A	Передняя розетка для аксессуаров
30	20 A	Передний правый стеклоподъемник
31	(15 А)	Дополнительная розетка питания (при наличии) (в консольном отсеке/на центральном столе)
32	20 A	Задний правый стеклоподъемник
33	20 A	Стеклоподъемник задний левый
34	7,5 А	АКК Радио
35	7,5 А	Блокировка ключа АКК
36	10 A	HAC
37	7,5 А	Дневные ходовые огни
38	30 A	Передний стеклоочиститель

Вспомогательный:
A	10 A	ВБ СОЛ
B	—	—

Моторного отсека

Назначение предохранителей в моторном отсеке (2010, 2011)

No.	Ампер.	Схемы защищены
1	100 А	Батарея
1	—	Не используется
2	80 A	Опция Основной
2	50 A	Главный выключатель зажигания
3	20 A	АБС/ВСА ФСР
3	40 A	АБС/VSA Мотор
4	50 A	Основная фара
4	40 A	Электрические стеклоподъемники
5	—	Не используется
6	20 A	Вспомогательный двигатель вентилятора
7	20 A	Двигатель главного вентилятора
8	30 A	Задний обогреватель
9	40 A	воздуходувка
10	15 A	Опасность
11	15 A	LAF
12	15 A	Стоп и клаксон
13	(20 А)	Сиденье с электроприводом DR RR HI / наклонное (при наличии)
14	(20 А)	Сиденье с электроприводом DR FR HI/Sliding (при наличии)
15	7,5 А	УРОВЕНЬ МАСЛА IGPS
16	—	Не используется
17	(15 А)	Мощный звук (при наличии) / обогреватель ветрового стекла
18	15 A	Катушка ИГ
19	15 A	ФИ Главная
20	7,5 А	MG сцепление
21	15 A	DBW
22	7,5 А	Внутренний свет
23	10 A	Резервное копирование
