Предохранители и реле Honda CR-V (2012-2016)

Схемы относятся к указанным годам и вариантам Honda CR-V (2012-2016). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Honda.

Расположение предохранителей Honda CR-V 2012-2016 гг.

Предохранители прикуривателя (розетка) Это предохранители № 12 (разъем питания центральной консоли) и № 27 (разъем питания переднего аксессуара) в блоке предохранителей на приборной панели.

Оглавление

Расположение блока предохранителей

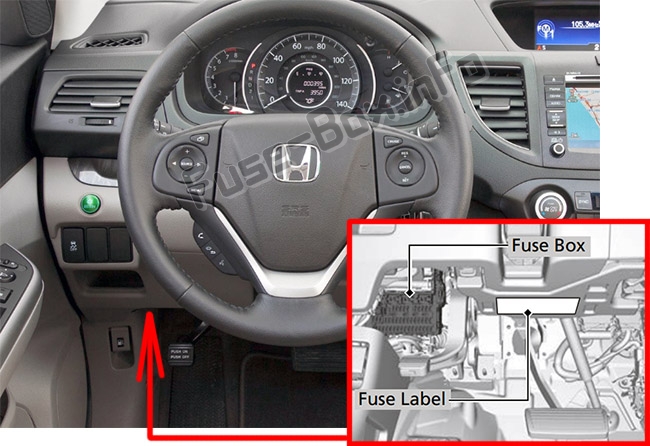

Пассажирский салон

Расположен под приборной панелью.
Расположение предохранителей указано на этикетке на крышке. Пассажирский салон

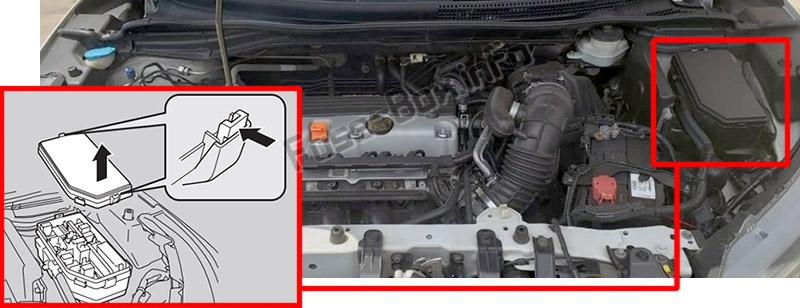

Моторного отсека

Расположен рядом с бачком тормозной жидкости. Моторного отсека

Схемы блока предохранителей

2012, 2013, 2014

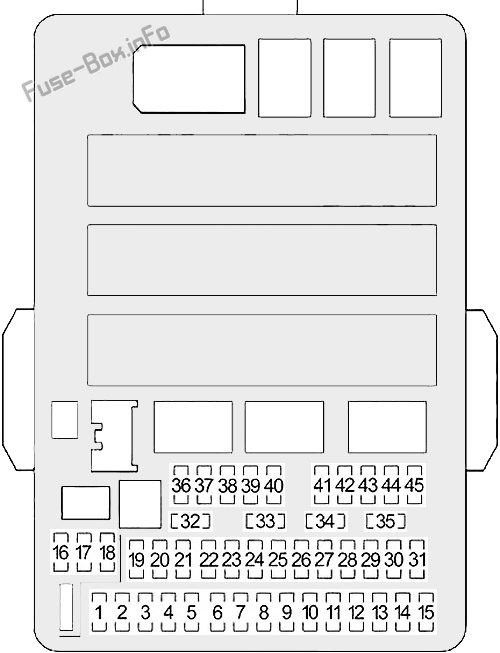

Пассажирский салон

Назначение предохранителей в салоне (2012, 2013, 2014)

№	Цепь защищена	Amps
1	-	-
2	ACG	10 A
3	SRS	10 A
4	Топливный насос	15 A
5	метр	10 A
6	Стеклоподъемник	7,5 А
7	ВБ СОЛ	7,5 А
8	Электродвигатель дверного замка 2 (отпирание)	15 A
9	Электродвигатель дверного замка 1 (отпирание)	10 A
10	Прицеп (опция)	(7,5 А)
11	Люк (опция)	(20 А)
12	Розетка для аксессуаров (центральная консоль) (опция)	(15 А)
13	-	-
14	Подогрев сидений (опция)	(20 А)
15	Электродвигатель замка водительской двери (разблокировка)	10 A
16	Сдвижное сиденье водителя с электроприводом (опция)	(20 А)
17	Сиденье водителя с электроприводом наклона (опция)	(20 А)
18	-	-
19	ACC	7,5 А
20	Блокировка ключа АКК	7,5 А
21	Дневные ходовые огни	7,5 А
22	A/C	7,5 А
23	Задний стеклоочиститель	10 A
24	АБС/ВСА	7,5 А
25	Аудио	10 A
26	-	-
27	Гнездо питания для аксессуаров (спереди)	15 A
28	Шайба	15 A
29	ODS	7,5 А
30	Электродвигатель замка двери водителя (замок) (опция)	10 A
31	—	—
32	Электродвигатель дверного замка 2 (замок)	15 A
33	Электродвигатель дверного замка 1 (замок)	15 A
34	Маленькие огни	10 A
35	Освещение	7,5 А
36	-	-
37	-	-
38	Дальний свет левой фары	10 A
39	Дальний свет правой фары	10 A
40	TPMS	7,5 А
41	Замок	20 A
42	Стеклоподъемник водителя	20 A
43	Стеклоподъемник со стороны заднего пассажира	20 A
44	Стеклоподъемник со стороны переднего пассажира	20 A
45	Задний стеклоподъемник со стороны водителя	20 A
46	-	-

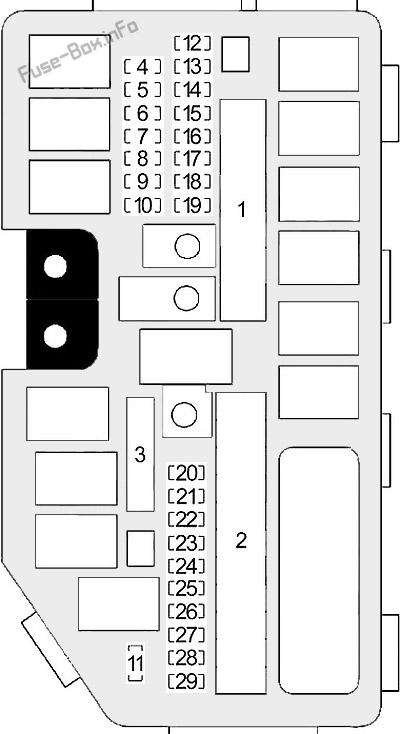

Моторного отсека

Назначение предохранителей в моторном отсеке (2012, 2013, 2014)

№	Цепь защищена	Amps
1	EPS	70 A
1	-	-
1	АБС/VSA Мотор	40 A
1	АБС/ВСА ФСР	20 A
1	Э-ДПС (опция)	(30 А)
1	Главный предохранитель	100 А
2	ИГ Главная	50 A
2	Блок предохранителей основной	60 A
2	Блок предохранителей основной 2	60 A
2	Основная фара	30 A
2	-	-
2	Задний обогреватель	30 A
2	-	-
2	воздуходувка	40 A
2	Передний стеклоочиститель Основной	30 A
2	Вспомогательный двигатель вентилятора	20 A
2	Двигатель главного вентилятора	20 A
3	-	-
4	-	-
5	-	-
6	-	-
7	-	-
8	Дополнительный вентилятор Rly CL	7,5 А
9	-	-
10	Дверное зеркало с подогревом (опция)	(7,5 А)
11	STRLD	7,5 А
12	Противотуманные фары (опция)	(20 А)
13	Усилитель премиум-класса (опция)	(20 А)
14	Horn	10 A
15	Опасность	10 A
16	Stop	10 A
17	Катушка ИГ	15 A
18	IGP2	15 A
19	-	-
20	-	-
21	-	-
22	DBW	15 A
23	IGP	15 A
24	Ближний свет левой фары	10 A
25	Ближний свет правой фары	10 A
26	МАЛЕНЬКИЙ	20 A
27	MG сцепление	7,5 А
28	Внутреннее освещение	7,5 А
29	Резервное копирование	10 A

2015, 2016

Пассажирский салон

Назначение предохранителей в салоне (2015, 2016)

№	Цепь защищена	Amps
1	—	—
2	ACG	10 A
3	SRS	10 A
4	Топливный насос	15 A
5	метр	10 A
6	Стеклоподъемник	7,5 А
7	ВБ СОЛ	7,5 А
8	Замок двери со стороны пассажира, электродвигатель 2 (разблокировка)	15 A
9	Замок двери со стороны водителя, электродвигатель 1 (отпирание)	15 A
10	Прицеп (опция)	(7,5 А)
11	Люк (опция)	(20 А)
12	Розетка для аксессуаров (центральная консоль)	20 A
13	Основная шайба (опция)	(15 А)
14	Подогрев сидений (опция)	(20 А)
15	Электродвигатель замка водительской двери (разблокировка)	10 A
16	Сдвижное сиденье водителя с электроприводом (опция)	(20 А)
17	Сиденье водителя с электроприводом наклона (опция)	(20 А)
18	-	-
19	ACC	7,5 А
20	Блокировка ключа АКК	7,5 А
21	Дневные ходовые огни	7,5 А
22	A/C	7,5 А
23	щетка стеклоочистителя	10 A
24	АБС/ВСА	7,5 А
25	Аудио	10 A
26	Задняя дверь с электроприводом (опция)	(20 А)
27	Гнездо питания для аксессуаров (спереди)	20 A
28	Шайба (опция)	15 A
29	OPDS	7,5 А
30	Электродвигатель замка водительской двери (замок)	10 A
31	Смарт (опция)	(10 А)
32	Электродвигатель 2 замка двери со стороны пассажира (замок)	15 A
33	Замок двери со стороны водителя, электродвигатель 1 (замок)	15 A
34	Маленькие огни	10 A
35	Освещение	7,5 А
36	Задний стеклоочиститель основной (опция)	(10 А)
37	Передние противотуманные фары (опция)	(20 А)
38	Дальний свет левой фары	10 A
39	Дальний свет правой фары	10 A
40	-	-
41	Замок	20 A
42	Стеклоподъемник со стороны водителя	20 A
43	Стеклоподъемник со стороны заднего пассажира	20 A
44	Стеклоподъемник со стороны переднего пассажира	20 A
45	Задний стеклоподъемник со стороны водителя	20 A
46	-	-

Моторного отсека

Назначение предохранителей в моторном отсеке (2015, 2016)

№	Цепь защищена	Amps
1	EPS	70 A
1	Задняя дверь с электроприводом	(40 А)
1	АБС/ВСА ФСР	20 A
1	АБС/VSA Мотор	40 A
1	Э-ДПС (опция)	(30 А)
1	Главный предохранитель	120 А
2	Main	50 A
2	Блок предохранителей основной	60 A
2	Блок предохранителей основной 2	60 A
2	Дальний свет основной фары	30 A
2	Магнитный переключатель ST	(30 А)
2	Задний обогреватель	30 A
2	Двигатель нагревателя	40 A
2	Передний стеклоочиститель Основной	30 A
2	Вспомогательный двигатель вентилятора	20 A
2	Двигатель главного вентилятора	20 A
3	DC/DC1	(30 А)
3	DC/DC2	(30 А)
3	ИГ ГЛАВНЫЙ	(30 А)
3	ИГ ГЛАВНАЯ2	(30 А)
4	-	-
5	—	—
6	-	-
7	—	—
8	Дополнительный вентилятор Rly CL	7,5 А
9	ЭБУ ВСА	7,5 А
10	Дверное зеркало с подогревом (опция)	(7,5 А)
11	STRLD	7,5 А
12	Инжектор	20 A
13	Усилитель премиум-класса (опция)	(20 А)
14	Horn	10 A
15	Опасность	10 A
16	Stop	10 A
17	Катушка ИГ	15 A
18	IGP2	15 A
19	Дневные ходовые огни	(10 А)
20	Сиденье пассажира с электроприводом наклона	(20 А)
21	антиобледенитель	(15 А)
22	DBW	15 A
23	IGP	15 A
24	Ближний свет левой фары	10 A
25	Ближний свет правой фары	10 A
26	МАЛЕНЬКИЙ	20 A
27	MG сцепление	7,5 А
28	Внутреннее освещение	7,5 А
29	Резервное копирование	10 A
