Предохранители и реле Honda CR-V (2017-2019..)

Схемы относятся к указанным годам и вариантам Honda CR-V (2017-2019..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Honda.

Расположение предохранителей Honda CR-V 2017-2019…

Предохранители прикуривателя (розетка) Это предохранители № 10 (розетка питания на центральной консоли), № 29 (разъем питания на передней панели) и предохранитель «h» (разъем питания в багажном отделении (при наличии)) в блоке предохранителей на приборной панели.

Оглавление

Расположение блока предохранителей

Пассажирский салон

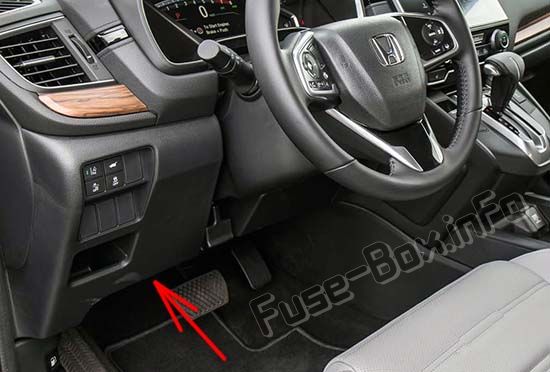

Расположен под приборной панелью. Пассажирский салон

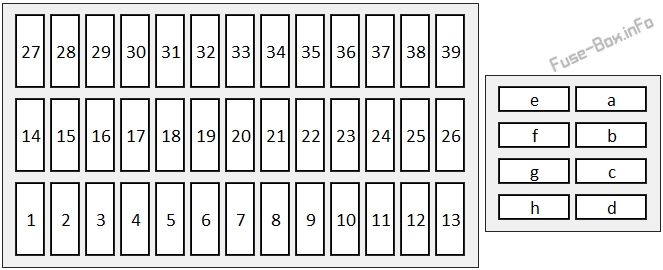

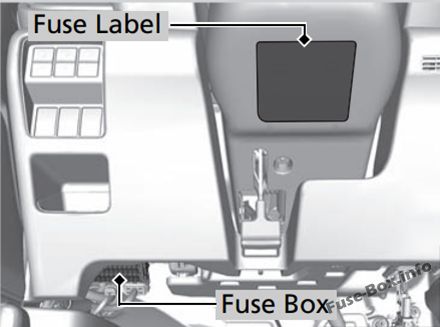

Расположение предохранителей указано на этикетке на нижней крышке рулевой колонки. Пассажирский салон

Моторного отсека

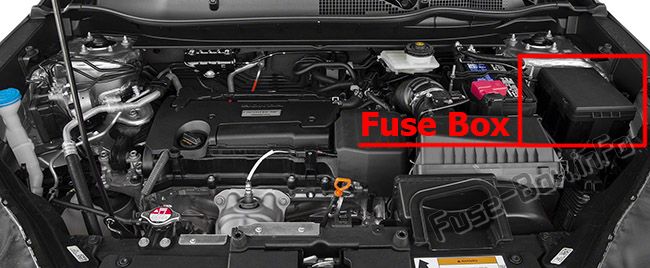

Расположен рядом с бачком тормозной жидкости. Моторного отсека

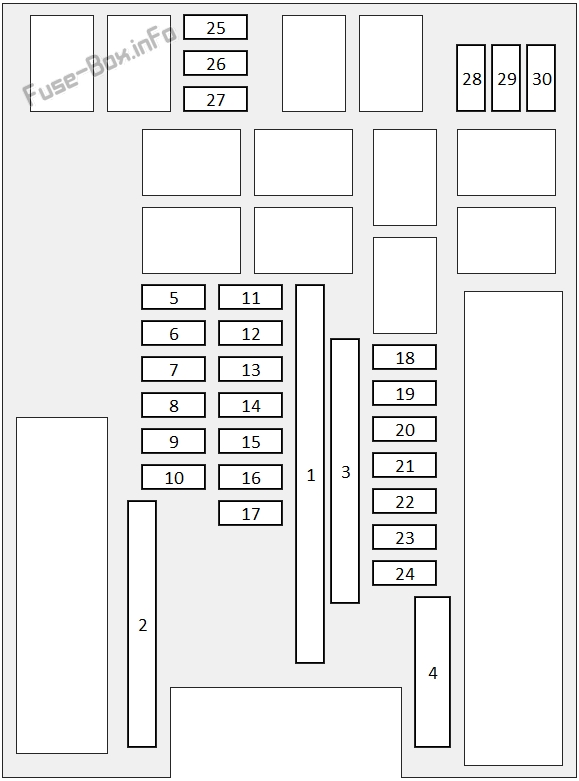

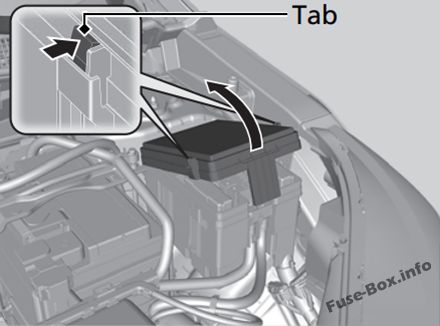

Расположение предохранителей показано на крышке блока предохранителей. Моторного отсека

Схемы блока предохранителей

2017

Пассажирский салон

Назначение предохранителей в салоне (2017)

№	Цепь защищена	Amps
1	Аксессуар	10 A
2	Замок	5 A
3	Вариант	10 A
4	Опция (с интеллектуальной системой входа)	5 A
4	Трансмиссия (без интеллектуальной системы входа) (1,5 л)	(10 А)
5	Вариант	10 A
6	Индикатор СРС	10 A
7	метр	10 A
8	Топливный насос	15 A
9	A/C	10 A
10	Розетка для аксессуаров (центральная консоль)	(20 А)
11	Управление двигателем’ 3	5 A
12	Замок двери пассажира	10 A
13	Отпирание двери со стороны водителя	10 A
14	Задний стеклоподъемник со стороны водителя	20 A
15	Стеклоподъемник со стороны переднего пассажира	20 A
16	Замок	20 A
17	Трансмиссия (с интеллектуальной системой входа) (1,5 л)	(10 А)
17	Вариант (без интеллектуальной системы входа)	5 A
18	Опора переднего водителя (опция)	(10 А)
19	Люк (опция)	(20 А)
20	Стартер	10 A
21	ACG	10 A
22	Дневной ходовой свет	10 A
23	Обогрев руля (модели для Канады с обогревом руля) ; Датчик двери багажника с электроприводом громкой связи (опция)	(10 А)
24	Вариант	5 A
25	Замок двери водителя	(10 А)
26	Разблокировка двери со стороны пассажира	10 A
27	Стеклоподъемник со стороны заднего пассажира	20 A
28	Стеклоподъемник водителя	20 A
29	Передняя розетка для аксессуаров	20 A
30	Smart Entry (канадские модели с подогревом руля)	10 A
30	STS (без системы интеллектуального доступа)	5 A
31	Сиденье водителя с электроприводом наклона (опция)	(20 А)
32	Подогрев переднего сиденья (опция)	(20 А)
33	Сдвижное сиденье водителя с электроприводом (опция)	(20 А)
34	АБС/ВСА	10 A
35	SRS	10 A
36	Опция HAC (опция)	20 A
37	Прицеп (опция)	15 A
38	Замок двери со стороны водителя	10 A
39	Разблокировка двери водителя	(10 А)
a	Доводчик задней двери с электроприводом (опция)	(20 А)
b	Сдвижное пассажирское сиденье с электроприводом (опция)	(20 А)
c	Сиденье пассажира с электроприводом наклона (опция)	(20 А)
d	Мотор панорамной шторки (канадские модели с панорамной крышей)	(20 А)
e	Задний вентилятор	(20 А)
f	ЭПТ Л	(20 А)
g	ЭПТ Р	(20 А)
h	Розетка для аксессуаров (грузовой отсек) (модели для Канады)	(20 А)

Моторного отсека

Назначение предохранителей в моторном отсеке (2017 г.)

№	Цепь защищена	Amps
1	Аудио усилитель (опция)	(30 А)
1	Электрический усилитель тормозов	40 A
1	Двигатель главного вентилятора	30 A
1	Модуль реле 1	30 A
1	IG Main 2 (с интеллектуальной системой входа)	30 A
1	Модуль реле 2	30 A
1	Батарея	125 А
2	EPS	70 A
2	ИГ Основной 1 (30 А (с системой интеллектуального доступа) / 50 А (без системы интеллектуального доступа))	30 А / 50 А
2	Вариант блока предохранителей	(40 А)
2	Блок предохранителей	60 A
2	Мотор переднего стеклоочистителя	30 A
2	Вспомогательный двигатель вентилятора	30 A
3	Задний антиобледенитель	40 A
3	Пусковой двигатель	30 A
3	Блок предохранителей	40 A
3	АБС/VSA Мотор	40 A
3	АБС/ВСА ФСР	40 A
3	Двигатель вентилятора	40 A
4	Дополнительный блок 1 (опция)	(40 А)
4	Дополнительный блок 2 (опция)	(40 А)
4	-	-
4	Задняя дверь с электроприводом (опция)	(40 А)
5	VB ACT (1,5 л)	(7,5 А)
6	Шайба	15 A
7	ФИ Главная	15 A
8	FI Sub (1,5 л) / DBW (2,4 л)	15 A
9	Стоп-сигналы	10 A
10	Инжектор	20 A
11	LAF	7,5 А
12	ЭБУ FI (1,5 л)	10 A
12	- (2,4 л)	-
13	Стеклоочиститель переднего стекла (опция)	(15 А)
14	Опасность	10 A
15	Катушка ИГ	15 A
16	Трансмиссия (1,5 л)	(15 А)
16	- (2,4 л)	-
17	—	—
18	Резервное копирование	10 A
19	Аудио	15 A
20	Полный привод (опция)	(20 А)
21	Подогрев заднего сиденья (модели для Канады с подогревом заднего сиденья)	(20 А)
21	- (без обогрева заднего сиденья)	-
22	Передние противотуманные фары (модели с противотуманными фарами) / нижняя решетка шторки	(15 А)
23	Компрессор кондиционера / верхняя решетка заслонки	10 A
24	Horn	10 A
25	Охлаждающий вентилятор	7,5 А
26	-	—
27	-	—
28	Магнитный выключатель ST (без интеллектуальной системы доступа)	(7,5 А)
29	-	—
30	-	—

2018, 2019

Пассажирский салон

Назначение предохранителей в салоне (2018, 2019)

№	Цепь защищена	Amps
1	Аксессуар	10 A
2	Замок	5 A
3	Вариант 3	10 A
4	Вариант 2 (с интеллектуальной системой входа)	5 A
4	Трансмиссия (без интеллектуальной системы входа)	(10 А)
5	Вариант	10 A
6	Индикатор СРС	10 A
7	метр	10 A
8	Топливный насос	15 A
9	A/C	10 A
10	Розетка для аксессуаров (центральная консоль)	(20 А)
11	Контроль двигателя	5 A
12	Замок двери пассажира	10 A
13	Отпирание двери со стороны водителя	10 A
14	Задний стеклоподъемник со стороны водителя	20 A
15	Стеклоподъемник со стороны переднего пассажира	20 A
16	Замок	20 A
17	Трансмиссия (с интеллектуальной системой входа)	(10 А)
17	Вариант 2 (без интеллектуальной системы входа)	5 A
18	Опора переднего водителя (опция)	(10 А)
19	Люк (опция)	(20 А)
20	Стартер	10 A
21	ACG	10 A
22	Дневной ходовой свет	10 A
23	Подогрев рулевого колеса (опция)	(10 А)
24	Вариант	5 A
25	Замок двери водителя	(10 А)
26	Разблокировка двери со стороны пассажира	10 A
27	Стеклоподъемник со стороны заднего пассажира	20 A
28	Стеклоподъемник водителя	20 A
29	Передняя розетка для аксессуаров	20 A
30	Smart Entry (с системой Smart Entry)	10 A
30	STS (без системы интеллектуального доступа)	5 A
31	Сиденье водителя с электроприводом наклона (опция)	(20 А)
32	Подогрев переднего сиденья (опция)	(20 А)
33	Сдвижное сиденье водителя с электроприводом (опция)	(20 А)
34	АБС/ВСА	10 A
35	SRS	10 A
36	Опция HAC (опция)	20 A
37	Прицеп (опция)	15 A
38	Замок двери со стороны водителя	10 A
39	Разблокировка двери водителя	(10 А)
a	Доводчик задней двери с электроприводом (опция)	(20 А)
b	Сдвижное пассажирское сиденье с электроприводом (опция)	(20 А)
c	Сиденье пассажира с электроприводом наклона (опция)	(20 А)
d	Мотор панорамной шторки	(20 А)
e	Задний вентилятор	(20 А)
f	ЭПТ Л	(20 А)
g	ЭПТ Р	(20 А)
h	Розетка для аксессуаров (багажное отделение)	(20 А)

Моторного отсека

Назначение предохранителей в моторном отсеке (2018, 2019)

№	Цепь защищена	Amps
1	Аудио усилитель (опция)	(30 А)
1	Не используется (канадские модели без сиденья с электроприводом). (без интеллектуальной системы входа)	-
1	Электрический усилитель тормозов	40 A
1	Двигатель главного вентилятора	30 A
1	Модуль реле 1	30 A
1	IG Main 2 (с интеллектуальной системой входа)	30 A
1	Не используется (без интеллектуальной системы входа)	-
1	Модуль реле 2	30 A
1	Батарея	125 А
2	EPS	70 A
2	ИГ Основной 1 (30 А (с системой интеллектуального доступа) / 50 А (без системы интеллектуального доступа))	30 А / 50 А
2	Вариант блока предохранителей	40 A
2	Блок предохранителей 1	60 A
2	Мотор переднего стеклоочистителя	30 A
2	Вспомогательный двигатель вентилятора	30 A
3	Задний антиобледенитель	40 A
3	Пусковой двигатель	30 A
3	Блок предохранителей 2	40 A
3	АБС/VSA Мотор	40 A
3	АБС/ВСА ФСР	40 A
3	Двигатель вентилятора	40 A
4	Дополнительный блок 1 (опция)	(40 А)
4	Не используется (канадские модели без сиденья с электроприводом). (без интеллектуальной системы входа)	-
4	Дополнительный блок 2 (опция)	(40 А)
4	Не используется (без интеллектуальной системы входа)	-
4	Задняя дверь с электроприводом (опция)	(40 А)
4	Не используется (канадские модели без сиденья с электроприводом). (без интеллектуальной системы входа)	-
5	VB ACT (с интеллектуальной системой входа)	7,5 А
5	Не используется (без интеллектуальной системы входа)	-
6	Шайба	15 A
7	ФИ Главная	15 A
8	FI Sub (с системой интеллектуального доступа) / DBW (без системы интеллектуального доступа)	15 A
9	Стоп-сигналы	10 A
10	Инжектор	20 A
11	LAF	7,5 А
12	ЭБУ FI (с интеллектуальной системой входа)	10 A
12	Не используется (без интеллектуальной системы входа)	-
13	Противообледенитель переднего стеклоочистителя (модели для Канады)	15 A
13	Не используется (модели для США)	-
14	Опасность	10 A
15	Катушка ИГ	15 A
16	Трансмиссия (с интеллектуальной системой входа)	15 A
16	Не используется (без интеллектуальной системы входа)
17	Не используется	-
18	Резервное копирование	10 A
19	Аудио	15 A
20	Э-ДПС (опция)	(20 А)
21	Подогрев заднего сиденья (модели для Канады с подогревом заднего сиденья)	(20 А)
21	Не используется (модели без обогрева заднего сиденья)	-
22	Передние противотуманные фары (опция) (модели для США и Канады с сиденьем с электроприводом)	(15 А)
22	Нижняя решетка шторки (модели для Канады без сиденья с электроприводом)	15 A
23	Компрессор кондиционера / верхняя решетка заслонки	10 A
24	Horn	10 A
25	Охлаждающий вентилятор	7,5 А
26	Не используется	-
27	Не используется	-
28	Не используется (с интеллектуальной системой входа)	-
28	Магнитный выключатель ST (без интеллектуальной системы доступа)	(7,5 А)
29	Не используется	-
30	Не используется	-
