Предохранители и реле Honda CR-Z (2011-2016)

Схемы относятся к указанным годам и вариантам Honda CR-Z (2011-2016). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Honda.

Схема предохранителей Honda CR-Z 2011-2016

Предохранитель прикуривателя (розетки) в Honda CR-Z Это предохранитель №13 в блоке предохранителей панели приборов.

Оглавление

Расположение блока предохранителей

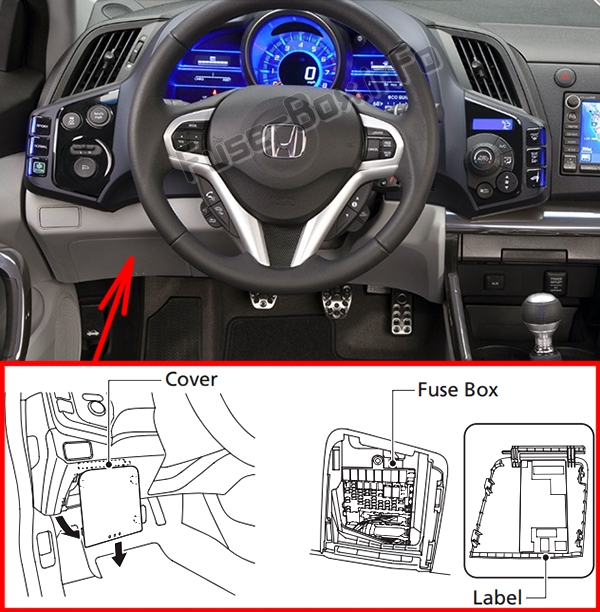

Пассажирский салон

Расположен под приборной панелью со стороны водителя.
Расположение предохранителей указано на этикетке на задней стороне крышки. Пассажирский салон

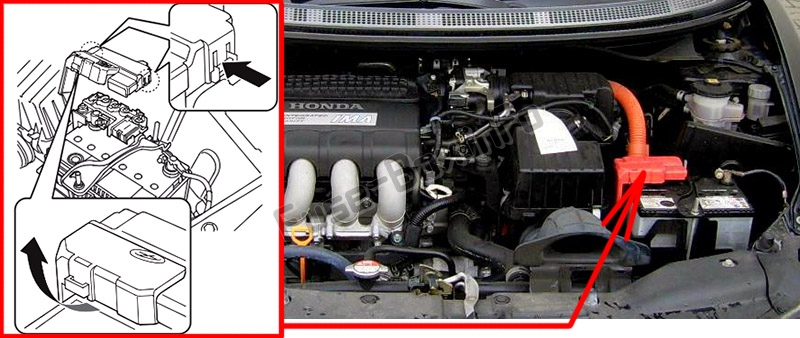

Моторного отсека

Находится рядом с клеммой + на 12-вольтовой аккумуляторной батарее. Моторного отсека

Схемы блока предохранителей

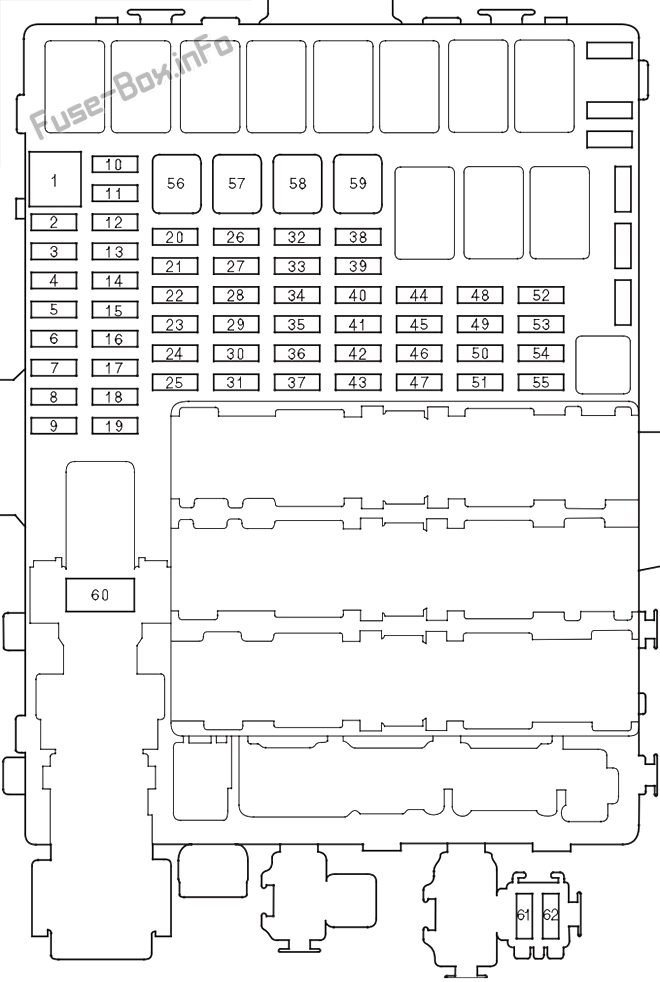

Пассажирский салон

Назначение предохранителей в салоне

№	Цепь защищена	Amps
1	Резервное копирование	15 A
2	TPMS (только модели для США)	7,5 А
3	Стеклоподъемник водителя	20 A
4	-	-
5	Резервный свет	10 A
6	SRS	10 A
7	Трансмиссия SOL (Автоматическая коробка передач (вариатор))	10 A
8	SRS	7,5 А
9	Противотуманные фары (опция)	20 A
10	A/C	7,5 А
11	АБС/ВСА	7,5 А
12	IMA	10 A
13	Розетка для аксессуаров	20 A
14	Радио	7,5 А
15	Дневные ходовые огни	7,5 А
16	Задний стеклоочиститель	10 A
17	Электростеклоподъемник пассажира	20 A
18	-	-
19	-	-
20	Топливный насос	15 A
21	Шайба	15 A
22	метр	7,5 А
23	Опасность	10 A
24	Стоп/гудок	10 A
25	Аудио усилитель (опция)	20 A
26	LAP	10 A
27	Дверной замок Основной	20 A
28	Основная фара	20 A
29	Малый свет	10 A
30	Двигатель главного вентилятора	30 A
31	IGPS	7,5 А
32	Ближний свет правой фары (автомобиль с галогенной лампой ближнего света) передние фары)	10 A
32	Ближний свет правой фары (HID) (автомобиль с газоразрядными фарами)	15 A
33	Катушка зажигания	15 A
34	Ближний свет левой фары (автомобиль с галогенной лампой ближнего света) передние фары)	10 A
34	Левая фара дальнего света (автомобиль с газоразрядными фарами)	10 A
35	Замок	7,5 А
36	Замок	10 A
37	АБС FSR/VSA FSR	30 A
38	-	-
39	IGP	15 A
40	Сиденье с подогревом (опция)	10 A
41	- (автомобиль с галогенными лампами ближнего света)	-
41	Дневные ходовые огни (автомобиль с газоразрядными фарами)	7,5 А
42	ИМА 1	7,5 А
43	MG сцепление	7,5 А
44	STS	7,5 А
45	Замок	20 A
46	-	-
47	Вспомогательный двигатель вентилятора	30 A
48	Левая фара дальнего света (автомобили с галогенными лампами ближнего света)	10 A
48	Ближний свет левой фары (HID) (автомобиль с газоразрядными фарами)	15 A
49	Электродвигатель дверного замка 2 (РАЗБЛОКИРОВКА)	7,5 А
50	-	-
51	Правая фара дальнего света	10 A
52	DBW	15 A
53	ИМА 2	15 A
54	—	—
55	Зеркало с подогревом (опция)	10 A
56	Передний стеклоочиститель	30 A
57	Двигатель вентилятора	30 A
58	АБС/ВСА МТР	30 A
59	Задний обогреватель (40A (с подогревом наружного зеркала заднего вида) / 30A (без обогрева наружного зеркала заднего вида))	40 A или 30 А
60	ИГ Главная	50 A
61	—	—
62	-	-

Моторного отсека

Назначение предохранителей в моторном отсеке

№	Цепь защищена	Amps
1	Батарея	100 А
2	EPS	70 A
3	Рог, Стоп, Опасность	20 A
