Предохранители и реле Honda Crosstour (2011-2015)

Схемы относятся к указанным годам и вариантам Honda Crosstour (2011-2015). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Honda.

Расположение предохранителей Honda Crosstour 2011-2015

Предохранители прикуривателя (розетка) в Honda Crosstour являются предохранитель № 23 (передняя розетка питания) в блоке предохранителей приборной панели со стороны водителя и предохранители № 12 (2012 г.: дополнительная розетка питания консоли), № 16 (дополнительная розетка питания в багажном отделении) в блоке предохранителей панели приборов. со стороны пассажира.

Оглавление

Расположение блока предохранителей

Пассажирский салон

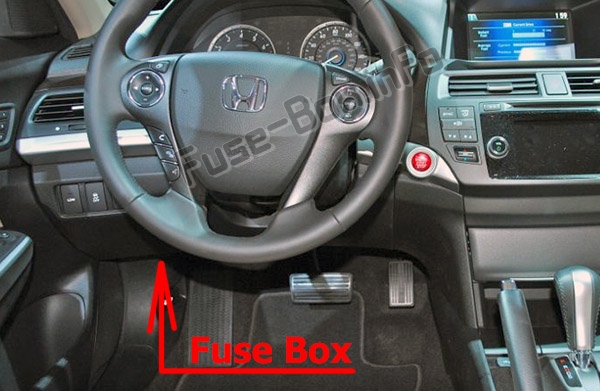

Блок предохранителей в салоне (со стороны водителя)
Расположен под приборной панелью.

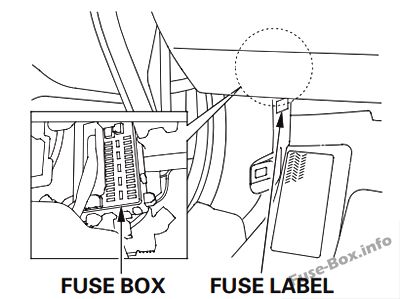

Расположение предохранителей указано на наклейке под приборной панелью. Пассажирский салон

Блок предохранителей в салоне (со стороны пассажира)

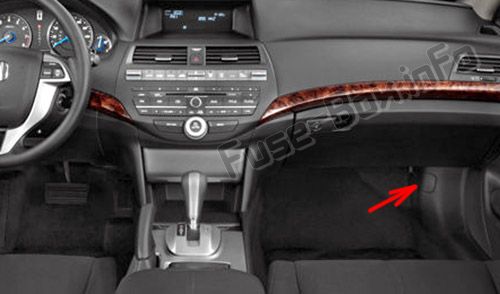

Расположен на нижней боковой панели Пассажирский салон

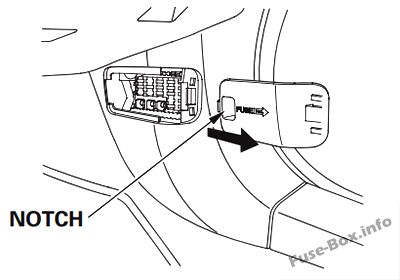

Снимите крышку, чтобы открыть. Расположение предохранителей показано на крышке блока предохранителей. Пассажирский салон

Моторного отсека

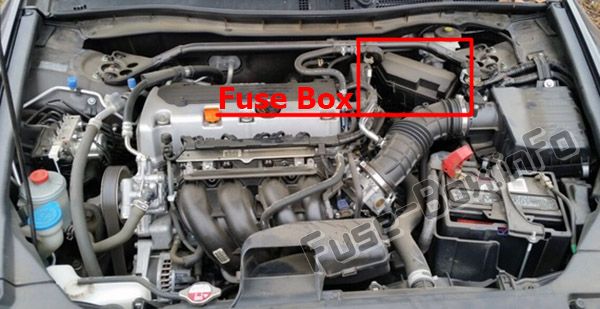

Расположен рядом с бачком тормозной жидкости. Моторного отсека

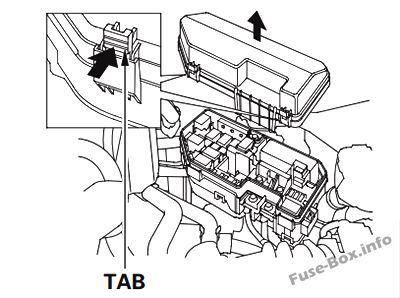

Расположение предохранителей показано на крышке блока предохранителей. Моторного отсека

Схемы блока предохранителей

2012

Пассажирский салон, сторона водителя

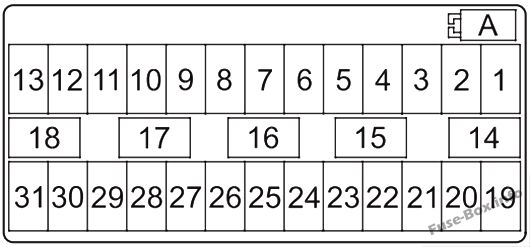

Назначение предохранителей в салоне (со стороны водителя) (2012 г.)

No.	Ампер.	Схемы защищены
1	—	Не используется
2	7,5 А	Память сиденья (при наличии)
3	15 A	Шайба
4	10 A	щетка стеклоочистителя
5	7,5 А	метр
6	7,5 А	АБС/ВСА
7	15 A	ACG
8	7,5 А	STS
9	20 A	Топливный насос
10	10 A	ВБ СОЛ2
11	10 A	SRS
12	7,5 А	OPDS (система определения положения пассажиров)
13	—	Не используется
14	10 A	ACM
15	7,5 А	Дневные ходовые огни
16	7,5 А	A/C
17	7,5 А	Аксессуар, Ключ, Замок
18	7,5 А	Аксессуар
19	20 A	Сдвижное сиденье водителя с электроприводом
20	20 A	Люк
21	20 A	Сиденье водителя с электроприводом наклона
22	20 A	Задний левый стеклоподъемник
23	15 A	Передняя розетка для аксессуаров
24	20 A	Стеклоподъемник водителя
25	15 A	Замок двери со стороны водителя
26	10 A	Левая передняя противотуманная фара
27	10 A	Левые боковые малые фары (снаружи)
28	10 A	Дальний свет левой фары
29	7,5 А	TPMS
30	15 A	Ближний свет левой фары
31	—	Не используется
A	—	Не используется

Пассажирский салон, Со стороны пассажира

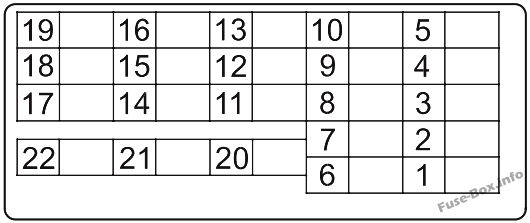

Назначение предохранителей в салоне (Пассажирская сторона) (2012)

No.	Ампер.	Схемы защищены
1	10 A	Дальний свет правой фары
2	10 A	Правые боковые малые фары (снаружи)
3	10 A	Правая передняя противотуманная фара
4	15 A	Ближний свет правой фары
5	—	Не используется
6	7,5 А	Внутреннее освещение
7	—	Не используется
8	20 A	Сиденье переднего пассажира с электроприводом наклона
9	20 A	Сиденье переднего пассажира с электроприводом сдвигается
10	10 A	Замок правой боковой двери
11	20 A	Задний правый стеклоподъемник
12	15 A	Розетка для аксессуаров (консоль)
13	20 A	Стеклоподъемник переднего пассажира
14	—	Не используется
15	20 A	Усилитель премиум-класса (при наличии)
16	15 A	Розетка для аксессуаров (грузовой)
17	—	Не используется
18	10 A	Поясничная поддержка
19	15 A	Подогрев сиденья (при наличии)
20	—	Не используется
21	—	Не используется
22	—	Не используется

Моторного отсека

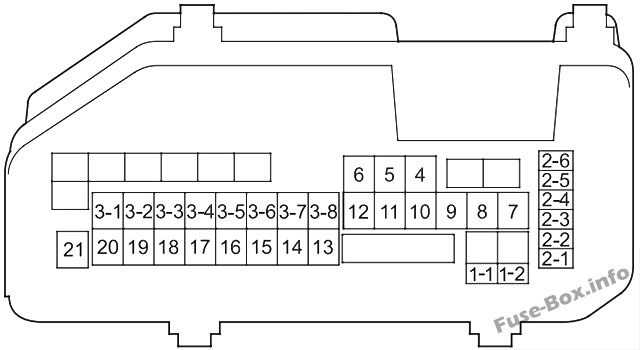

Назначение предохранителей в моторном отсеке (2012 г.)

No.	Ампер.	Схемы защищены
1-1	120 А	Батарея
1-2	40 A	Блок предохранителей со стороны пассажира
2-1	—	Не используется
2-2	40 A	АБС/ВСА
2-3	30 A	АБС/VSA Мотор
2-4	40 A	Блок предохранителей со стороны пассажира
2-5	—	Не используется
2-6	—	Не используется
3-1	30 A	Вспомогательный двигатель вентилятора
3-2	30 A	Мотор стеклоочистителя
3-3	30 A	Двигатель главного вентилятора
3-4	30 A	Боковое освещение водителя Основное
3-5	60 A	Блок предохранителей со стороны водителя
3-6	30 A	Боковой свет со стороны пассажира Основной
3-7	—	Не используется
3-8	50 A	ИГ Главная
4	7,5 А	Реле вентилятора
5	40 A	Задний антиобледенитель
6	—	Не используется
7	15 A	Опасность
8	20 A	Рог, стоп
9	—	Не используется
10	(15 А)	Прицеп (Используйте это место для фонаря прицепа, если он установлен.)
11	15 A	Катушка ИГ
12	15 A	FI Sub
13	—	Не используется
14	—	Не используется
15	10 A	Резервное копирование
16	7,5 А	Внутреннее освещение
17	15 A	ФИ Главная
18	15 A	DBW
19	7,5 А	Резервное копирование, ЭБУ FI
20	40 A	Двигатель нагревателя
21	7,5 А	MG сцепление

2013, 2014, 2015

Назначение предохранителей в салоне (со стороны водителя) (2013, 2014, 2015)

№	Цепь защищена	Amps
1	—	—
2	Память сиденья (опционально)	7,5 А
3	Шайба	15 A
4	щетка стеклоочистителя	10 A
5	ODS	7,5 А
6	АБС/ВСА	7,5 А
7	—	—
8	—	—
9	Топливный насос	20 A
10	ВБ СОЛ 2	10 A
11	метр	7,5 А
12	ACG	15 A
13	SRS	10 A
14	—	—
15	Дневные ходовые огни	7,5 А
16	A/C	7,5 А
17	Аксессуар, Ключ, Замок	7,5 А
18	Аксессуар	7,5 А
19	Скользящее левое сиденье с электроприводом	20 A
20	Люк	20 A
21	Откидывание левого сиденья с электроприводом	20 A
22	Задний левый стеклоподъемник	20 A
23	Передняя розетка для аксессуаров	15 A
24	Передний левый стеклоподъемник	20 A
25	Замок левой двери	15 A
26	Передняя левая противотуманная фара	10 A
27	Левые малые фары (снаружи)	10 A
28	Дальний свет левой фары	10 A
29	TPMS	7,5 А
30	Ближний свет левой фары	15 A
31	—	—
	Дополнительный блок предохранителей:
32	ST MG DIODE (4-цил.) (дополнительно) / Stop (6-цил.) (дополнительно)	7,5 А
33	СТРЛД (необязательно)	7,5 А

Назначение предохранителей в салоне (Пассажирская сторона) (2013, 2014, 2015)

№	Цепь защищена	Amps
1	Дальний свет правой фары	10 A
2	Правые малые фары (снаружи)	10 A
3	Передняя правая противотуманная фара	10 A
4	Ближний свет правой фары	15 A
5	—	—
6	Внутреннее освещение	7,5 А
7	—	—
8	Откидывание правого сиденья с электроприводом	20 A
9	Скользящее правое сиденье с электроприводом	20 A
10	Замок правой двери	10 A
11	Задний правый стеклоподъемник	20 A
12	СМАРТ (необязательно)	10 A
13	Передний правый стеклоподъемник	20 A
14	—	—
15	Аудио усилитель	20 A
16	Розетка для аксессуаров (багажное отделение)	15 A
17	—	—
18	Силовой поясничный отдел (опционально)	7,5 А
19	Подогрев сидений (дополнительно)	15 A
20	—	—
21	—	—
22	—	—

Назначение предохранителей в моторном отсеке (2013, 2014, 2015)

№	Цепь защищена	Amps
1	Батарея	120 А (6-цил.)
1	Батарея	100 А (4-цил.)
1	Блок предохранителей со стороны пассажира	40 A
2	ЭСП МТР	70 A
2	ВСА СФР	40 A
2	ВСА Мотор	30 A
2	КАК Ф/Б ОП	40 A
2	Омыватель фар (опционально)	30 A
2	—	—
3	ИГ Главная	50 A
3	—	—
3	Основной свет со стороны пассажира	30 A
3	ДР F/B STD	60 A
3	Основной фонарь со стороны водителя	30 A
3	Главный вентилятор	30 A
3	Мотор стеклоочистителя	30 A
3	Дополнительный вентилятор	30 A
4	Реле вентилятора	7,5 А
5	Задний антиобледенитель	40 A
6	Вспомогательный двигатель вентилятора (4-цилиндровый)	20 A
7	Опасность	15 A
8	Гудок, СТОП	20 A
9	—	—
10	Трейлер	15 A
11	Катушка ИГ	15 A
12	FI Sub	15 A
13	IGI Main 1 (6-цил.)	30 A
14	IGI Main 2 (6-цил.)	30 A
15	Резервное копирование	10 A
16	Внутреннее освещение	7,5 А
17	ФИ Главная	15 A
18	DBW	15 A
19	АКМ (6-цил.)	20 A
20	Двигатель нагревателя	40 A
21	MG сцепление	7,5 А
