Предохранители и реле Honda Element (2003-2011)
Схемы относятся к указанным годам и вариантам Honda Element (2003-2011). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Honda.
Расположение предохранителей Honda Element 2003-2011 гг.
Предохранители прикуривателя (розетка) в Honda Element Это предохранители № 2 (задняя розетка) и № 18 (передняя розетка) в блоке предохранителей на приборной панели.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Пассажирский салон

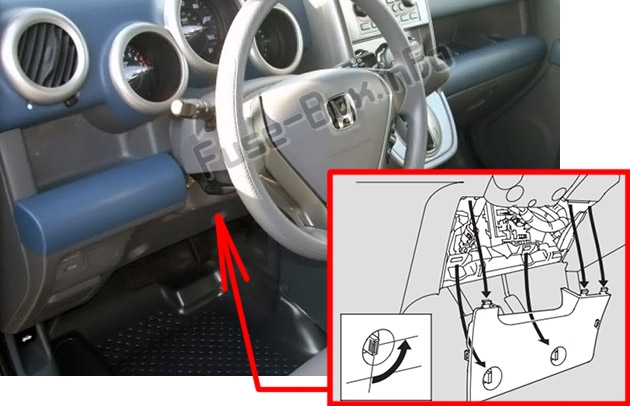

Блок предохранителей в салоне находится под рулевой колонкой.
Чтобы снять крышку, поверните ручки против часовой стрелки и снимите крышку с петель.
Моторного отсека

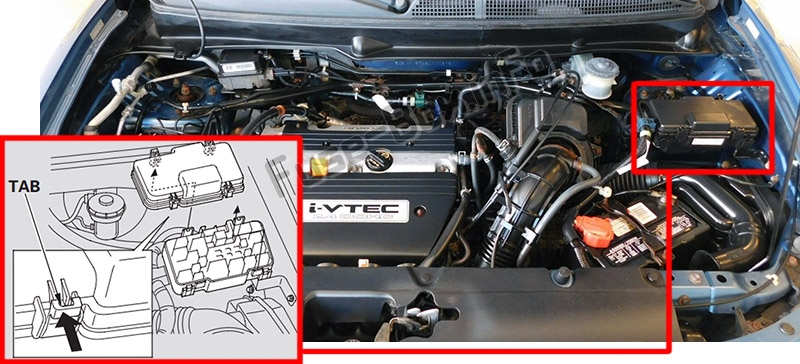

Подкапотный блок предохранителей находится в моторном отсеке со стороны водителя.
Схемы блока предохранителей
Схемы блока предохранителей
2003, 2004, 2005

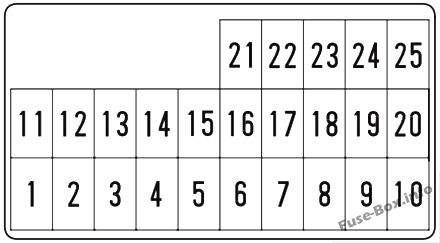

Пассажирский салон
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 15 A | Катушка зажигания |
| 2 | 15 A | Задняя розетка для аксессуаров (для некоторых моделей) |
| 3 | 10 A | Дневные ходовые огни (на моделях для Канады) |
| 4 | 10 A | ACG |
| 5 | — | Не используется |
| 6 | 7,5 А | Реле стеклоподъемника |
| 7 | 20 A | AMP |
| 8 | 7,5 А | Аксессуары, Радио |
| 9 | 10 A | Задний стеклоочиститель |
| 10 | 7,5 А | метр |
| 11 | 7,5 А | ABS |
| 12 | 7,5 А | Дневные ходовые огни (на моделях для Канады) |
| 13 | 10 A | SRS |
| 14 | 10 A | Зеркала с дистанционным управлением |
| 15 | 20 A | Обогреватель LAP |
| 16 | — | Не используется |
| 17 | 15 A | Топливный насос |
| 18 | 15 A | Передняя розетка для аксессуаров |
| 19 | 7,5 А | Сигнальные огни поворота |
| 20 | 20 A | Передний стеклоочиститель |
| 21 | — | Не используется |
| 22 | 20 A | Электростеклоподъемник пассажира |
| 23 | 20 A | Стеклоподъемник водителя |
| 24 | — | Не используется |
| 25 | — | Не используется |

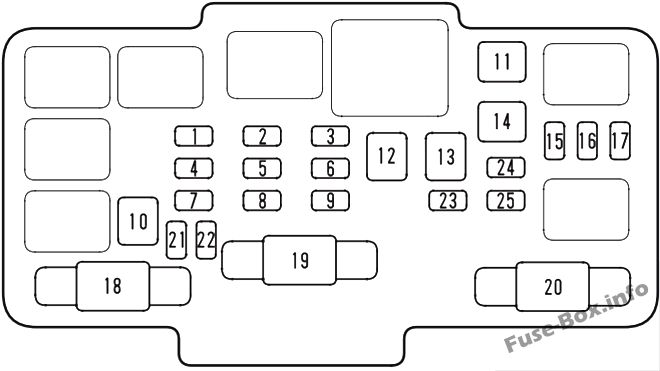

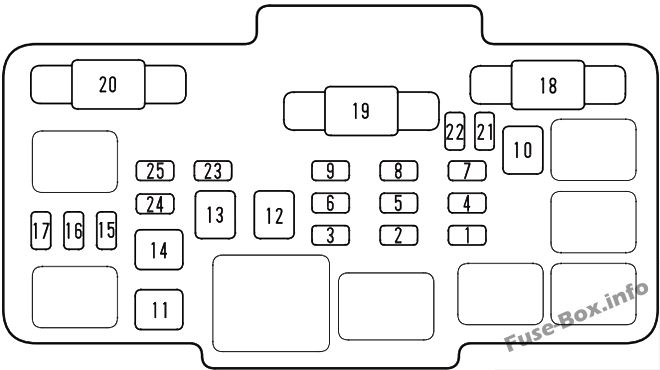

Моторного отсека
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 30 A | Вентилятор конденсатора |
| 2 | 15 A | Малый свет |
| 3 | 7,5 А | Внутренний свет |
| 4 | 20 A | Мотор охлаждающего вентилятора |
| 5 | 15 A | Опасность |
| 6 | 15 A | IGP |
| 7 | 15 A | Рог, стоп |
| 8 | — | Не используется |
| 9 | 10 A | Резервное копирование |
| 10 | 30 A | АБС мотор |
| 11 | 20 A | Задний антиобледенитель |
| 12 | 40 A | Двигатель нагревателя |
| 13 | 40 A | Стеклоподъемник |
| 14 | 40 A | Вариант |
| 15 | 15 A | Левая фара |
| 16 | 15 A | Замок |
| 17 | 15 A | Правая фара |
| 18 | 30 A | АБС Ф/С |
| 19 | 100 А | Батарея |
| 20 | 50 A | Зажигание 1 |
| 21-25 | 7.5А-30А | Запасные предохранители |
2006
Пассажирский салон
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 15 A | Катушка зажигания |
| 2 | 15 A | + Б АСС |
| 3 | 10 A | + B Дневные ходовые огни (модели для Канады) |
| 4 | 10 A | ИГ1 АЧГ |
| 5 | — | Не используется |
| 6 | 7,5 А | Реле стеклоподъемника |
| 7 | 20 A | AMP |
| 8 | 7,5 А | Аксессуары, Радио |
| 9 | 10 A | Задний стеклоочиститель |
| 10 | 7,5 А | метр |
| 11 | 7,5 А | ABS |
| 12 | 7,5 А | Дневные ходовые огни IG2 (модели для Канады) |
| 13 | 10 A | SRS |
| 14 | 10 A | Зеркала с дистанционным управлением |
| 15 | 20 A | Обогреватель LAP |
| 16 | — | Не используется |
| 17 | 15 A | Топливный насос |
| 18 | 15 A | Передняя розетка для аксессуаров |
| 19 | 7,5 А | Сигнальные огни поворота |
| 20 | 20 A | Передний стеклоочиститель |
| 21 | — | Не используется |
| 22 | 20 A | Электростеклоподъемник пассажира |
| 23 | 20 A | Стеклоподъемник водителя |
| 24 | — | Не используется |
| 25 | — | Не используется |
Моторного отсека
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 30 A | Вентилятор конденсатора |
| 2 | 15 A | Малый свет |
| 3 | 7,5 А | Внутренний свет |
| 4 | 20 A | Мотор охлаждающего вентилятора |
| 5 | 15 A | Опасность |
| 6 | 15 A | IGP |
| 7 | 15 A | Рог, стоп |
| 8 | — | Не используется |
| 9 | 10 A | Резервное копирование |
| 10 | 30 A | АБС мотор |
| 11 | 20 A | Задний антиобледенитель |
| 12 | 40 A | Двигатель нагревателя |
| 13 | 40 A | Электрические стеклоподъемники |
| 14 | 40 A | Вариант |
| 15 | 15 A | Левая фара |
| 16 | 15 A | Замок |
| 17 | 15 A | Правая фара |
| 18 | 30 A | АБС МТР ФСР |
| 19 | 100 А | Батарея |
| 20 | 50 A | IG1 Основной |
| 21-25 | 7.5А-30А | Запасные предохранители |
2007, 2008
Пассажирский салон
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | — | Не используется |
| 2 | 10 A | + Б АСС |
| 3 | 10 A | + B Дневные ходовые огни (модели для Канады)/ TPMS |
| 4 | 10 A | ИГ1 АЧГ |
| 5 | — | Не используется |
| 6 | 7,5 А | Реле стеклоподъемника |
| 7 | 20 A | AMP |
| 8 | 7,5 А | Аксессуары, Радио |
| 9 | 10 A | Задний стеклоочиститель |
| 10 | 7,5 А | метр |
| 11 | — | Не используется |
| 12 | 7,5 А | Дневные ходовые огни IG2 (модели для Канады) |
| 13 | 10 A | SRS |
| 14 | 10 A | Зеркала с дистанционным управлением |
| 15 | 20 A | Обогреватель LAP |
| 16 | 15 A | + B Реле зажигания |
| 17 | 15 A | Топливный насос |
| 18 | 15 A | Передняя розетка для аксессуаров |
| 19 | 7,5 А | Сигнальные огни поворота |
| 20 | 20 A | Передний стеклоочиститель |
| 21 | — | Не используется |
| 22 | 20 A | Электростеклоподъемник пассажира |
| 23 | 20 A | Стеклоподъемник водителя |
| 24 | — | Не используется |
| 25 | — | Не используется |
Моторного отсека
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 30 A | Вентилятор конденсатора |
| 2 | 15 A | Малый свет |
| 3 | 7,5 А | Внутренний свет |
| 4 | 20 A | Мотор охлаждающего вентилятора |
| 5 | 15 A | Опасность |
| 6 | 15 A | IGP |
| 7 | 15 A | Рог, стоп |
| 8 | 15 A | DBW |
| 9 | 10 A | Резервное копирование |
| 10 | 30 A | ВСА Мотор |
| 11 | 20 A | Задний антиобледенитель |
| 12 | 40 A | Двигатель нагревателя |
| 13 | 40 A | Электрические стеклоподъемники |
| 14 | 40 A | Вариант |
| 15 | 15 A | Левая фара |
| 16 | 15 A | Замок |
| 17 | 15 A | Правая фара |
| 18 | 30 A | ВСА МТР ФСР |
| 19 | 100 А | Батарея |
| 20 | 50 A | IG1 Основной |
| 21-25 | 7.5А-30А | Запасные предохранители |
2009, 2010
Пассажирский салон
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | — | Не используется |
| 2 | 10 A | Задняя розетка для аксессуаров |
| 3 | 10 A | Дневные ходовые огни/TPMS |
| 4 | 10 A | ACG |
| 5 | — | Не используется |
| 6 | 7,5 А | Реле стеклоподъемника |
| 7 | 20 A | Усилитель (при наличии) |
| 8 | 7,5 А | Аксессуары, Радио |
| 9 | 10 A | Задний стеклоочиститель |
| 10 | 7,5 А | метр |
| 11 | — | Не используется |
| 12 | 7,5 А | Дневные ходовые огни |
| 13 | 10 A | SRS |
| 14 | 10 A | Зеркала с дистанционным управлением |
| 15 | 20 A | ЛАФ Обогреватель |
| 16 | 15 A | Реле зажигания |
| 17 | 15 A | Топливный насос |
| 18 | 15 A | Передняя розетка для аксессуаров |
| 19 | 7,5 А | Сигнальные огни поворота |
| 20 | 20 A | Передний стеклоочиститель |
| 21 | - | Не используется |
| 22 | 20 A | Электростеклоподъемник пассажира |
| 23 | 20 A | Стеклоподъемник водителя |
| 24 | - | Не используется |
| 25 | - | Не используется |
Моторного отсека
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 30 A | Вентилятор конденсатора |
| 2 | 15 A | Малый свет |
| 3 | 7,5 А | Внутренний свет |
| 4 | 20 A | Мотор охлаждающего вентилятора |
| 5 | 15 A | Опасность |
| 6 | 15 A | ЭБУ FI |
| 7 | 15 A | Рог, стоп |
| 8 | 15 A | DBW |
| 9 | 10 A | Резервное копирование |
| 10 | 30 A | ВСА Мотор |
| 11 | 20 A | Задний антиобледенитель |
| 12 | 40 A | Двигатель нагревателя |
| 13 | 40 A | Электрические стеклоподъемники |
| 14 | 40 A | Вариант |
| 15 | 15 A | Левая фара |
| 16 | 15 A | Замок |
| 17 | 15 A | Правая фара |
| 18 | 30 A | ВСА Ф/С |
| 19 | 100 А | Батарея |
| 20 | 50 A | IG1 Основной |
| 21-25 | 7,5–30 А | Запасные предохранители |
