Предохранители и реле Honda Fit (GD, 2007-2008)
Схемы относятся к указанным годам и вариантам Honda Fit (GD, 2007-2008). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Honda.
Расположение предохранителей Хонда Фит 2007-2008 гг.
Предохранитель прикуривателя (розетки) в Honda Fit Предохранитель №27 в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей
Пассажирский салон

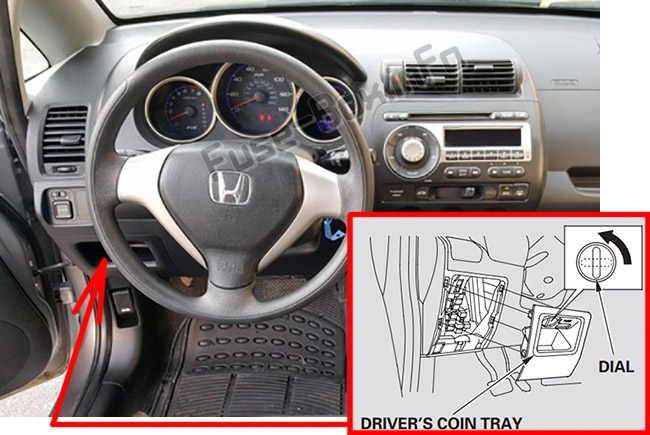

Блок предохранителей в салоне находится за лотком для монет со стороны водителя.
Чтобы получить к нему доступ, снимите лоток, повернув диск против часовой стрелки, а затем потянув его на себя. Чтобы установить лоток для монет, совместите выступы на дне, поверните лоток вверх, чтобы зафиксировать его боковые защелки, затем поверните циферблат по часовой стрелке.
Моторного отсека

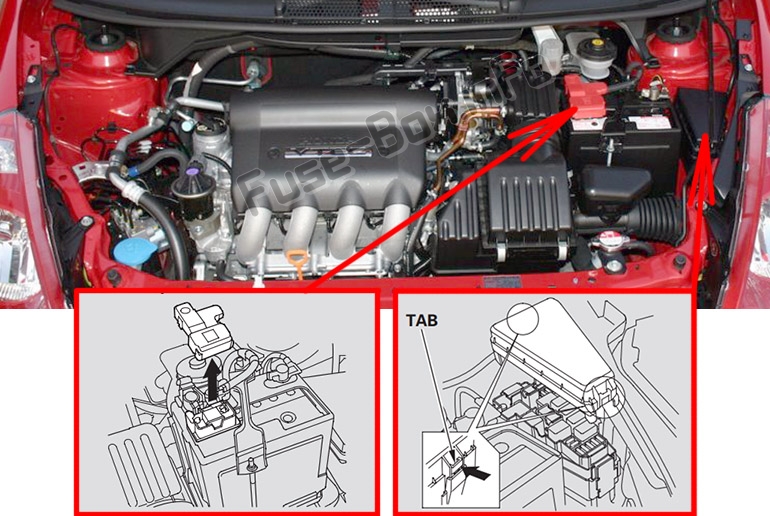

Основной блок предохранителей под капотом находится в моторном отсеке со стороны водителя.
Вторичный блок предохранителей находится на плюсовой клемме аккумулятора.
Схемы блока предохранителей

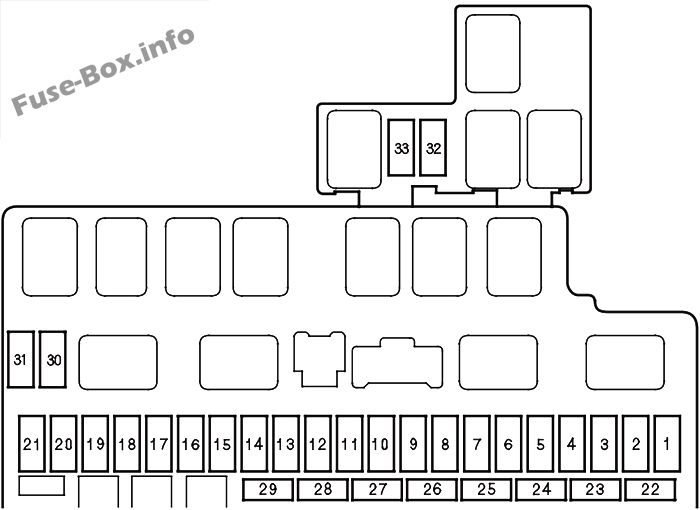

Пассажирский салон
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 10 A | Резервный свет |
| 2 | — | Не используется |
| 3 | 10 A | МЕТР |
| 4 | 10 A | Включить свет |
| 5 | — | Не используется |
| 6 | 30 A | Передние дворники |
| 7 | 10 A | SRS |
| 8 | (7,5 А) | Дневные ходовые огни (канадские модели) |
| 9 | 20 A | Задний обогреватель |
| 10 | 7,5 А | HAC |
| 11 | 15 A | Топливный насос |
| 12 | 10 A | Задний стеклоочиститель |
| 13 | 10 A | SRS |
| 14 | 15 A | IGP |
| 15 | 20 A | Левый задний электростеклоподъемник |
| 16 | 20 A | Задний правый стеклоподъемник |
| 17 | 20 A | Правый передний электростеклоподъемник |
| 18 | (7,5 А) | TPMS (при наличии) |
| 18 | (10 А) | Дневные ходовые огни (канадские модели) |
| 19 | — | Не используется |
| 20 | — | Не используется |
| 21 | (20 А) | Противотуманные фары (при наличии) |
| 22 | 10 A | Малый свет |
| 23 | 10 A | LAF |
| 24 | — | Не используется |
| 25 | 7,5 А | ABS |
| 26 | 7,5 А | Радио |
| 27 | 15 A | Разъем АСС |
| 28 | (20 А) | Замок двери с электроприводом (при наличии) |
| 29 | 20 A | Стеклоподъемник водителя |
| 30 | — | Не используется |
| 31 | 7,5 А | LAF |
| 32 | 15 A | DBW |
| 33 | 15 A | Катушка зажигания |

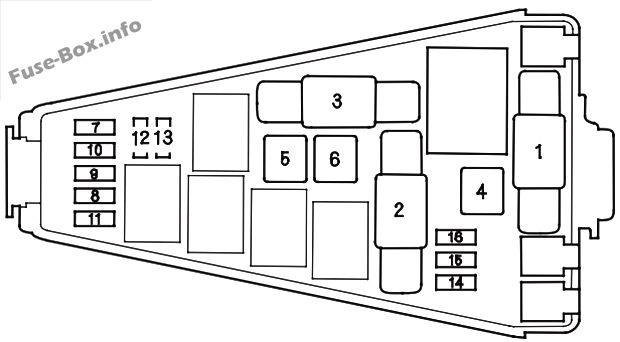

Моторного отсека
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 80 A | Батарея |
| 2 | 60 A | EPS |
| 3 | 50 A | Зажигание |
| 4 | 30 A | ABS |
| 5 | 40 A | Реле вентилятора |
| 6 | 40 A | Стеклоподъемник |
| 7 | (30 А) | (Вариант HAC) |
| 8 | 10 A | Резервное копирование |
| 9 | 30 A | Малый свет |
| 10 | 30 A | Охлаждающий вентилятор |
| 11 | 30 A | Вентилятор конденсатора, муфта MG (при наличии) |
| 12 | 20 A | Правая фара |
| 13 | 20 A | Левая фара |
| 14 | 10 A | Опасность |
| 15 | 30 A | АБС Ф/С |
| 16 | 15 A | Рог, стоп |
| Дополнительный блок предохранителей (на аккумуляторе) | ||
| 80 A | Батарея |
