Предохранители и реле Honda Fit (GE, 2009-2014)
Схемы относятся к указанным годам и вариантам Honda Fit (GE, 2009-2014). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Honda.
Расположение предохранителей Хонда Фит 2009-2014
Предохранитель прикуривателя (розетки) в Honda Fit Это предохранитель №13 в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Предохранители автомобиля находятся в двух коробках предохранителей.

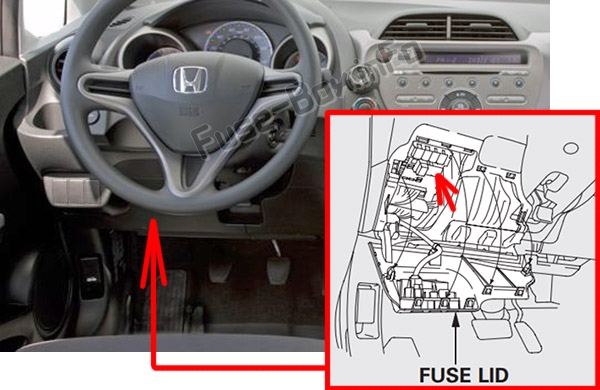

Пассажирский салон
Внутренний блок предохранителей находится за панелью.

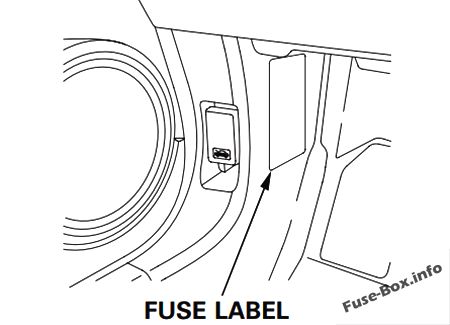

Чтобы получить к нему доступ, потяните крышку предохранителя на себя. Расположение предохранителей указано на этикетке на боковой панели.

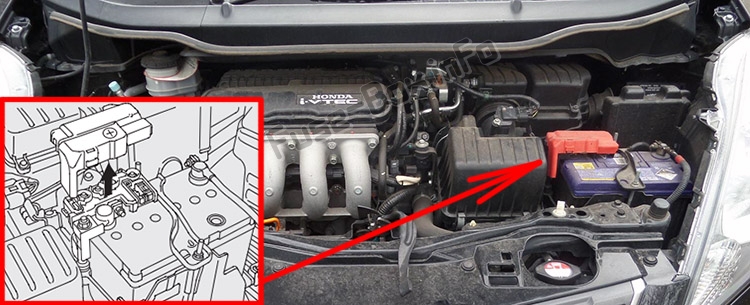

Моторного отсека
Блок предохранителей под капотом находится на плюсовой клемме аккумуляторной батареи.
Схемы блока предохранителей
Схемы блока предохранителей

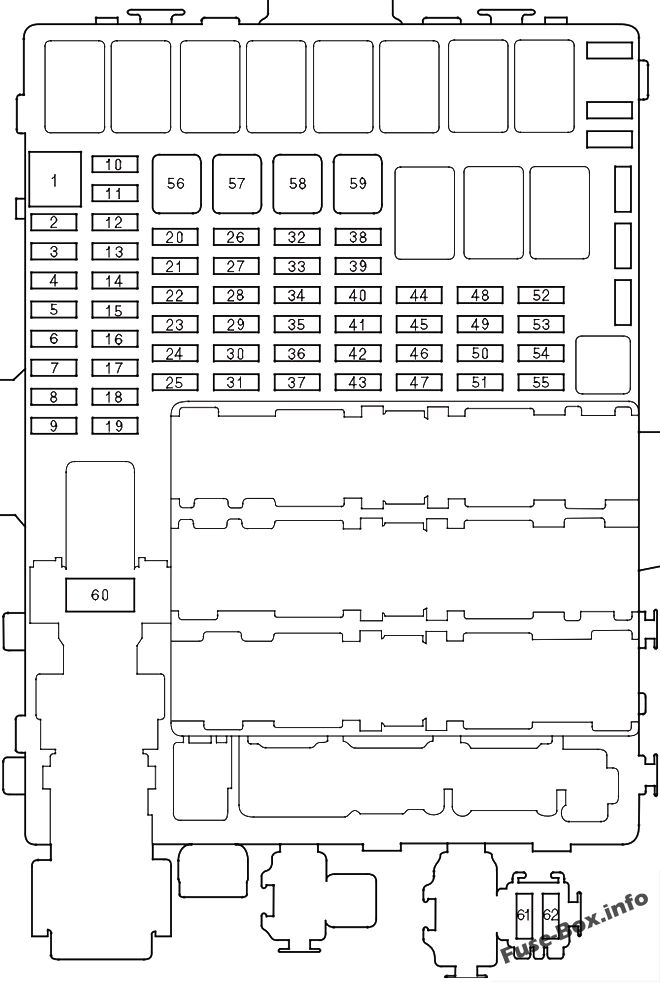

Пассажирский салон
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 10 A | Резервное копирование |
| 2 | (7,5 А) | TPMS (при наличии) |
| 3 | 20 A | Стеклоподъемник водителя |
| 4 | — | Не используется |
| 5 | 10 A | Резервный свет |
| 6 | 10 A | SRS |
| 7 | (10 А) | Трансмиссия SOL (при наличии) |
| 8 | 7,5 А | SRS |
| 9 | (20 А) | Противотуманные фары (при наличии) |
| 10 | 7,5 А | Кондиционер (при наличии) |
| 11 | 7,5 А | ABS/VSA (при наличии) |
| 12 | 10 A | ACG |
| 13 | 20 A | Разъем АСС |
| 14 | 7,5 А | Замок с ключом/Радио |
| 15 | 7,5 А | Дневной ходовой свет |
| 16 | 10 A | Задний стеклоочиститель |
| 17 | 20 A | Стеклоподъемник переднего пассажира |
| 18 | 20 A | Стеклоподъемник со стороны заднего пассажира |
| 19 | 20 A | Задний стеклоподъемник со стороны водителя |
| 20 | 15 A | Топливный насос |
| 21 | 15 A | Шайба |
| 22 | 7,5 А | метр |
| 23 | 10 A | Опасность |
| 24 | 10 A | Стоп/гудок |
| 25 | — | Не используется |
| 26 | 10 A | LAF |
| 27 | (30 А) | Главный замок двери (при наличии) |
| 28 | 20 A | Основная фара |
| 29 | 10 A | Малый свет |
| 30 | 30 A | Двигатель главного вентилятора |
| 31 | — | Не используется |
| 32 | 10 A | Ближний свет правой фары |
| 33 | 15 A | Катушка ИГ |
| 34 | 10 A | Ближний свет левой фары |
| 35 | (15 А) | Дверной замок (при наличии) |
| 36 | (15 А) | Дверной замок (при наличии) |
| 37 | 30 A | ABS/VSA FSR (при наличии) |
| 38 | (15 А) | Дверной замок (при наличии) |
| 39 | 15 A | IGP |
| 40 | — | Не используется |
| 41 | — | Не используется |
| 42 | — | Не используется |
| 43 | (7,5 А) | MG сцепление |
| 44 | 7,5 А | STS |
| 45 | — | Не используется |
| 46 | — | Не используется |
| 47 | (30 А) | Вспомогательный двигатель вентилятора |
| 48 | 10 A | Дальний свет левой фары |
| 49 | (15 А) | Дверной замок (при наличии) |
| 50 | (15 А) | Дверной замок (при наличии) |
| 51 | 10 A | Дальний свет правой фары |
| 52 | 15 A | DBW |
| 53 | — | Не используется |
| 54 | 20 A | Обогрев заднего стекла (при наличии) |
| 55 | 10 A | Зеркало с подогревом (при наличии) |
| 56 | 30 A | Передний стеклоочиститель |
| 57 | 30 A | Двигатель вентилятора |
| 58 | 30 A | Электродвигатель ABS/VSA (при наличии) |
| 59 | 20 А 30 А | Задний обогреватель |
| 60 | 50 А / 40 А | IG Основной/Дополнительный Основной |
| 61 | 30 A | Радио |
| 62 | — | Не используется |

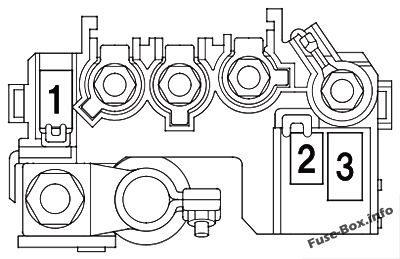

Моторный отсек (на аккумуляторе)
| Ампер. | Схемы защищены |
|---|---|
| 100 А | Батарея |
| 70 A | EPS |
| 20 A | Рог/Опасность |
