Предохранители и реле Honda Fit (GK, 2015-2019..)

Схемы относятся к указанным годам и вариантам Honda Fit (GK, 2015-2019..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Honda.

Расположение предохранителей Honda Fit 2015-2019…

Предохранители прикуривателя (розетка) в Honda Fit являются предохранители № 17 (гнездо ACC консоли), № 36 (гнездо ACC спереди) в блоке предохранителей A приборной панели и предохранитель № 10 (гнездо ACC консоли) в блоке предохранителей B приборной панели.

Оглавление

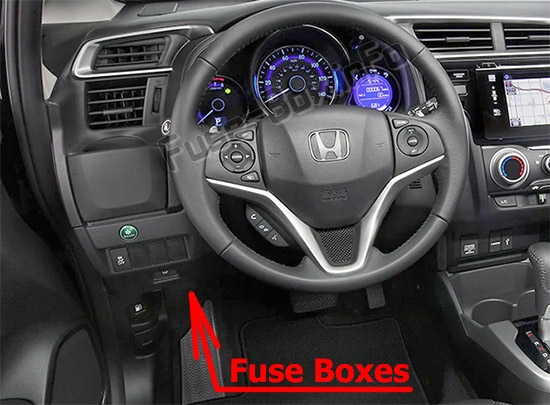

Расположение блока предохранителей

Пассажирский салон

Расположен под приборной панелью. Пассажирский салон

Блок предохранителей А:

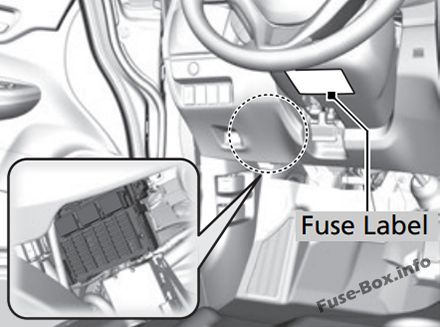

Расположение предохранителей указано на наклейке под рулевой колонкой. Пассажирский салон

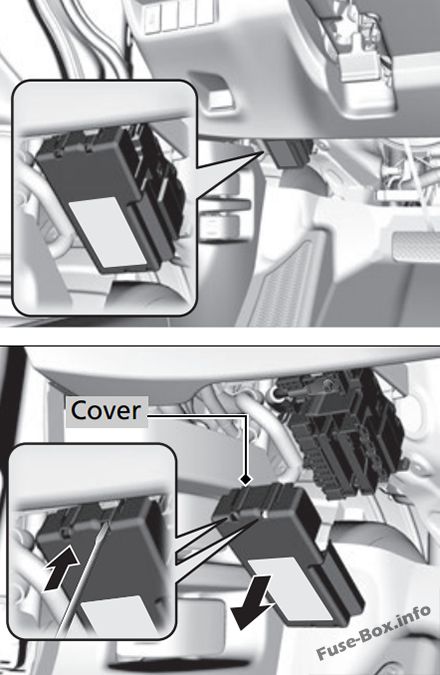

Блок предохранителей В:
Снимите крышку, вставив плоскую отвертку в боковой паз, как показано на рисунке.
Пассажирский салон

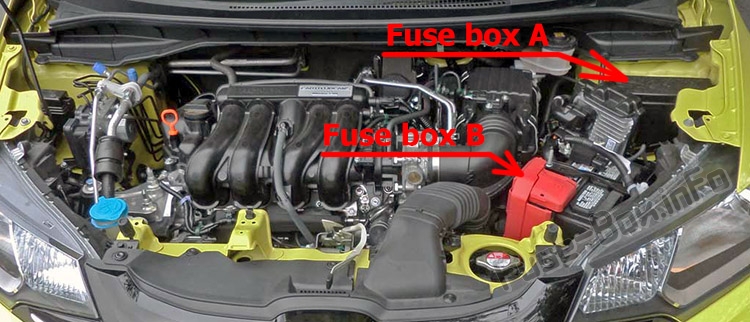

Моторного отсека

Блок предохранителей А:
Расположен рядом с бачком тормозной жидкости.

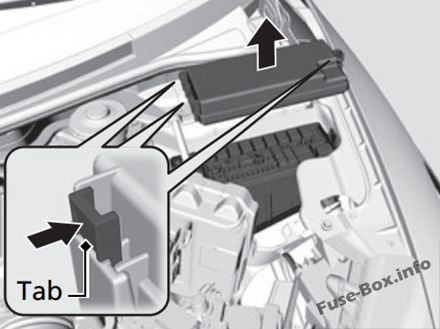

Нажмите на вкладки, чтобы открыть коробку.Расположение предохранителей показано на крышке блока предохранителей.
Моторного отсека

Блок предохранителей В:

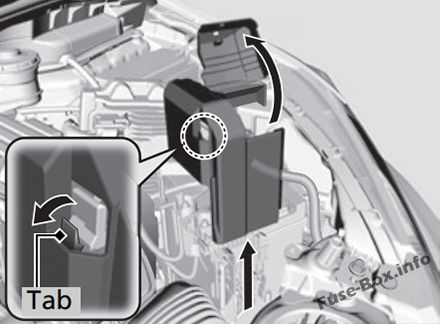

Поднимите крышку на клемме +, затем снимите ее, потянув за язычок, как показано на рисунке.
Моторного отсека

Схемы блока предохранителей

2015, 2016

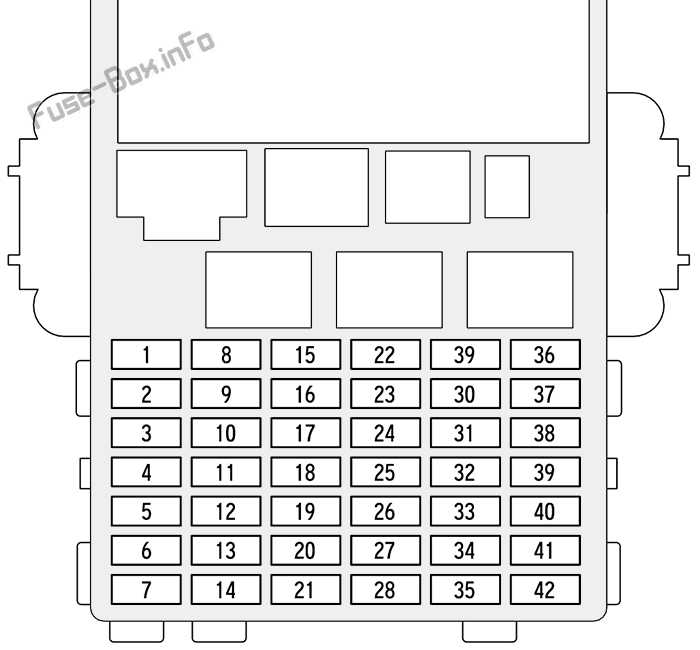

Салон (блок предохранителей A)

Назначение предохранителей в салоне (блок предохранителей А) (2015-2019 гг.)

№	Цепь защищена	Amps
1	Замок	(20 А)
2	-	-
3	Смарт (опционально)	(10 А)
4	Разблокировка двери со стороны водителя	15 A
5	Разблокировка двери со стороны пассажира	15 A
6	Разблокировка двери водителя	(10 А)
7	Замок двери водителя	(10 А)
8	Стеклоподъемник водителя	20 A
9	Электростеклоподъемник пассажира	20 A
10	Задний левый стеклоподъемник	20 A
11	Задний правый стеклоподъемник	20 A
12	Замок двери со стороны водителя	15 A
13	Замок двери пассажира	15 A
14	-	-
15	Дальний свет правой фары	10 A
16	СТС (опционально)	(7,5 А)
17	Разъем ACC (консоль) (дополнительно)	(20 А)
18	Люк (опционально)	(20 А)
19	Обогреватель переднего сиденья (дополнительно)	(20 А)
20	-	-
21	-	-
22	Шайба	15 A
23	Задний стеклоочиститель	(10 А)
24	A/C	7,5 А
25	Дневные ходовые огни	7,5 А
26	Стартовый разрез	7,5 А
27	АБС/ВСА	7,5 А
28	SRS	10 A
29	Дальний свет левой фары	10 A
30	ACG	10 A
31	Стеклоподъемник	10 A
32	Топливный насос	15 A
33	SRS	7,5 А
34	метр	7,5 А
35	Миссия СОЛ	7,5 А
36	Передний разъем ACC	20 A
37	ACC	7,5 А
38	Блокировка ключа АКК	7,5 А
39	Вариант	(10 А)
40	Задний стеклоочиститель	10 A
41	—	—
42	—	—

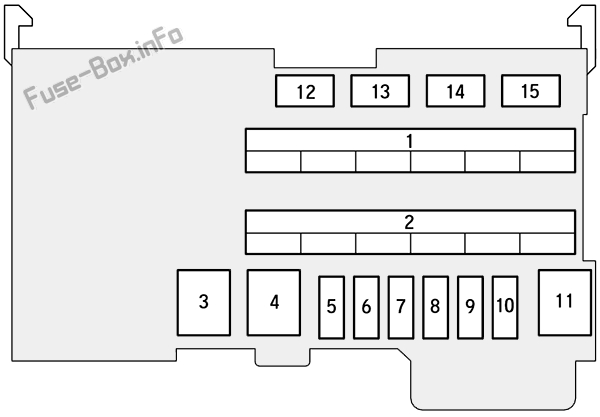

Салон (блок предохранителей B)

Назначение предохранителей в салоне (блок предохранителей B) (2015, 2016)

№	Цепь защищена	Amps
1	EPS	70 A
1	ИГ Главная 30 А (с системой интеллектуального доступа), 50 А (без системы интеллектуального доступа)	30 А / 50 А
1	Блок предохранителей основной 2	50 A
1	АБС/VSA Мотор	40 A
1	Блок предохранителей основной 1	30 A
1	Блок предохранителей основной 3	40 A
2	-	-
2	-	-
2	-	-
2	-	-
2	-	-
2	-	-
2	-	-
3	Обогреватель	30 A
4	ИГ Главная 2 (с интеллектуальной системой входа) Не используется (без интеллектуальной системы входа)	30 A -
5	АБС/ВСА ФСР	30 A
6	антиобледенитель	(10 А)
7	-	-
8	-
9	Малый свет	10 A
10	Разъем ACC (консоль) (дополнительно)	(20 А)
11	Задний обогреватель	30 A
12	Не используется (с интеллектуальной системой входа) Блокировка ключа ACC (без интеллектуальной системы входа)	- (7,5 А)
13	Дверное зеркало с подогревом (опционально)	(10 А)
14	Вентилятор кондиционера SW	(7,5 А)
15	Не используется (с интеллектуальной системой входа) Стеклоочиститель (без интеллектуальной системы входа)	- 30 A

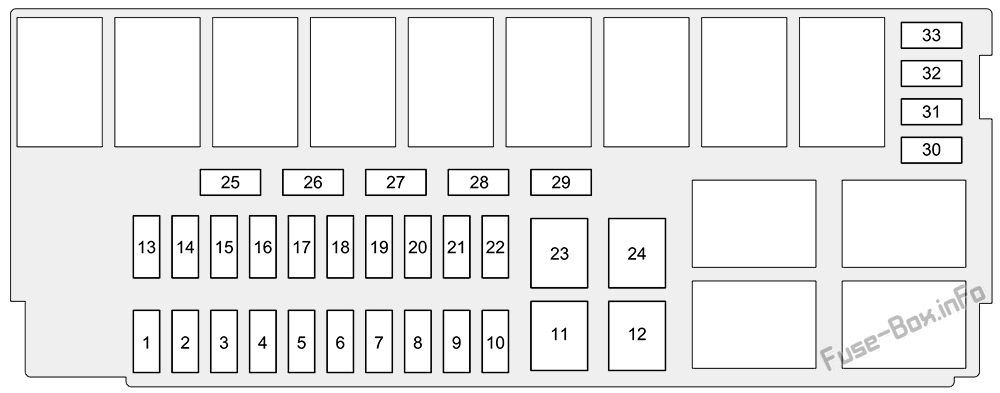

Моторный отсек (блок предохранителей A)

Назначение предохранителей в моторном отсеке (блок предохранителей А) (2015, 2016)

№	Цепь защищена	Amps
1	Основной ближний свет фар	20 A
2	CDC (необязательно)	(30 А)
3	Опасность	10 A
4	DBW	15 A
5	щетка стеклоочистителя	(30 А)
6	Stop	10 A
7	IGP	15 A
8	Катушка ИГ	15 A
9	ЕСП (опционально)	(10 А)
10	INJ	(20 А)
11	-	-
12	Главный вентилятор	30 A
13	Стартер ПО	(30 А)
14	MG сцепление	7,5 А
15	Датчик батареи	(7,5 А)
16	-	-
17	Дневные ходовые огни	(7,5 А)
18	Horn	10 A
19	Противотуманные фары (опционально)	(15 А)
21	Резервное копирование основного	15 A
22	Внутреннее освещение	7,5 А
23	Дополнительный вентилятор	(30 А)
24	-	-
25	Smart Entry Auto Start (дополнительно)	(7,5 А)
26	СТ МГ	(7,5 А)
27	-	-
28	-	-
29	Резервное копирование	(10 А)
30	ИГПЛАФ	(10 А)
31	IGPS	(7,5 А)
32	Ближний свет правой фары	10 A
33	Ближний свет левой фары	10 A

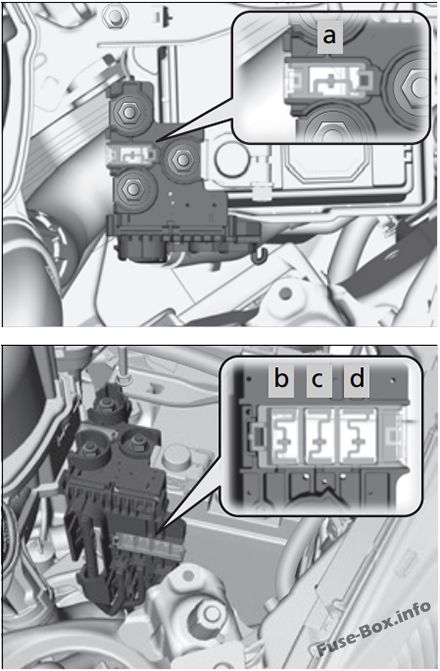

Моторный отсек (блок предохранителей B)

Назначение предохранителей в моторном отсеке (блок предохранителей В) (2015-2019 гг.)

№	Цепь защищена	Amps
a	Основной аккумулятор	100 А
b	РБ Главная 1	70 A
c	РБ Главная 2	80 A
d	CAP Главная	70 A

2017, 2018, 2019
