Предохранители и реле Honda HR-V (2016-2019..)

Схемы относятся к указанным годам и вариантам Honda HR-V (2016-2019..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Honda.

Расположение предохранителей Honda HR-V 2016-2019…

Предохранители прикуривателя (розетка) в Honda HR-V являются предохранитель № 36 (гнездо переднего ACC) в блоке предохранителей A приборной панели и предохранители № 7 (гнездо заднего ACC) и № 10 (гнездо ACC консоли) в блоке предохранителей B приборной панели.

Оглавление

Расположение блока предохранителей

Пассажирский салон

Блок предохранителей А:

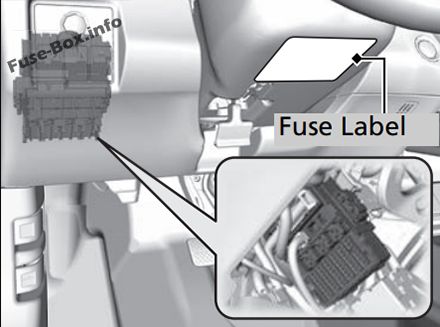

Расположен за панелью приборов.

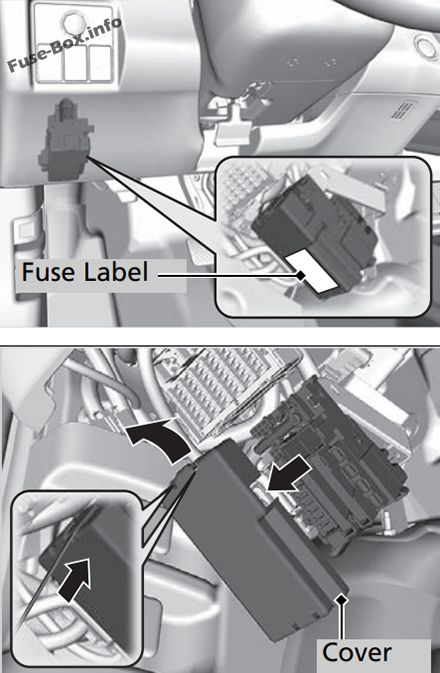

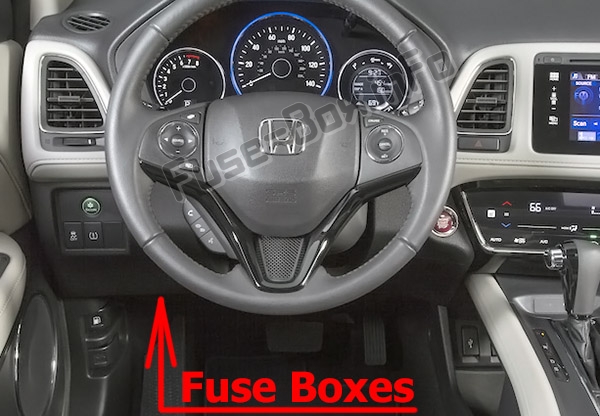

Расположение предохранителей указано на наклейке под рулевой колонкой. Пассажирский салон

Блок предохранителей В:
Расположен рядом с блоком предохранителей A.
Снимите крышку, вставив плоскую отвертку в боковой паз, как показано на рисунке.
Пассажирский салон

Моторного отсека

Блок предохранителей А:

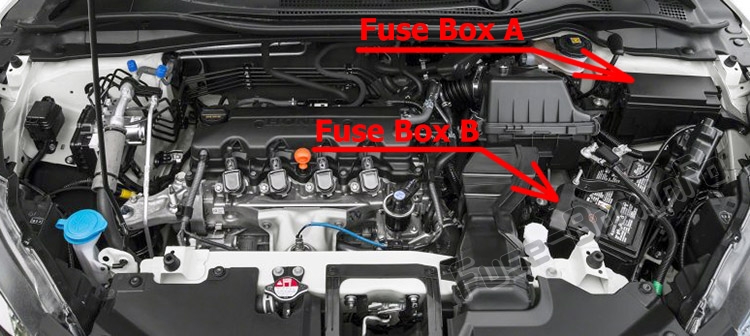

Расположен рядом с бачком тормозной жидкости.

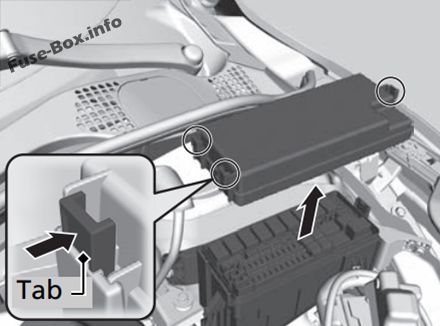

Нажмите на вкладки, чтобы открыть коробку. Расположение предохранителей показано на крышке блока предохранителей.
Моторного отсека

Блок предохранителей В:
Расположен на аккумуляторе.

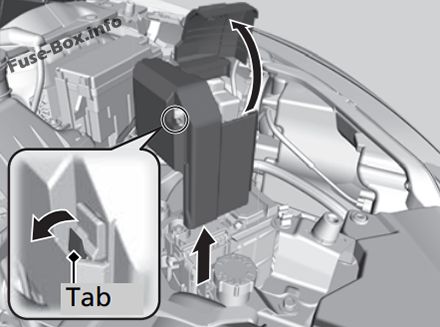

Поднимите крышку на клемме +, затем снимите ее, потянув за язычок, как показано на рисунке.
Моторного отсека

Схемы блока предохранителей

2016, 2017, 2018

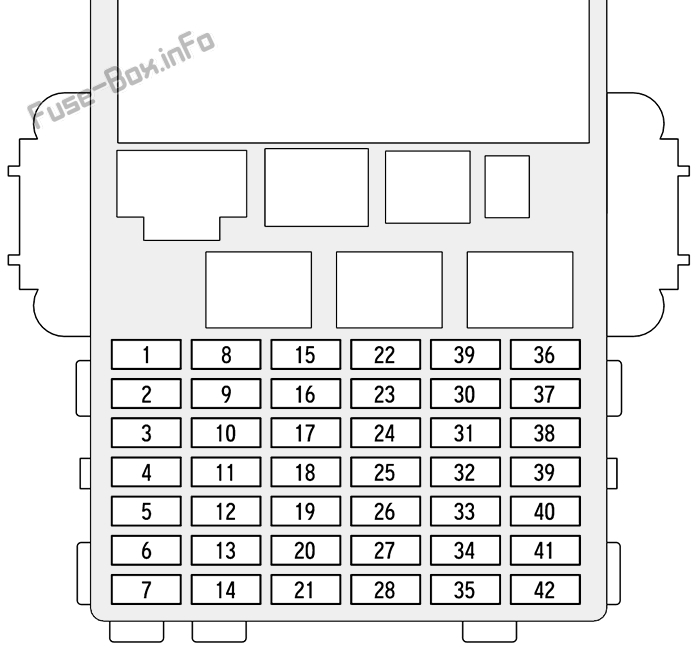

Салон (блок предохранителей A)

Назначение предохранителей в салоне (блок предохранителей А) (2016, 2017, 2018)

№	Цепь защищена	Amps
1	Замок	20 A
2	—	—
3	Смарт (опционально)	(10 А)
4	Разблокировка двери со стороны водителя	10 A
5	Разблокировка двери со стороны пассажира	10 A
6	Разблокировка двери водителя	10 A
7	Замок двери водителя	10 A
8	Стеклоподъемник водителя	20 A
9	Электростеклоподъемник пассажира	20 A
10	Задний левый стеклоподъемник	20 A
11	Задний правый стеклоподъемник	20 A
12	Замок двери со стороны водителя	10 A
13	Замок двери пассажира	10 A
14	—	—
15	Дальний свет правой фары	10 A
16	СТС (опционально)	(7,5 А)
17	Зонт (по желанию)	(20 А)
18	Люк (опционально)	(20 А)
19	Обогреватель переднего сиденья (дополнительно)	(20 А)
20	—	—
21	МП камера (опционально)	(10 А)
22	Шайба	15 A
23	Задний стеклоочиститель (дополнительно)	(10 А)
24	A/C	7,5 А
25	Дневные ходовые огни	7,5 А
26	Начальная обрезка (по желанию)	(7,5 А)
27	АБС/ВСА	7,5 А
28	SRS	10 A
29	Дальний свет левой фары	10 A
30	ACG	10 A
31	IG-реле	10 A
32	Топливный насос	15 A
33	SRS	(7,5 А)
34	метр	7,5 А
35	Миссия СОЛ	7,5 А
36	Передний разъем ACC	20 A
37	ACC	(7,5 А)
38	АКК (опционально)	(7,5 А)
39	Вариант	10 A
40	Задний стеклоочиститель	10 A
41	—	—

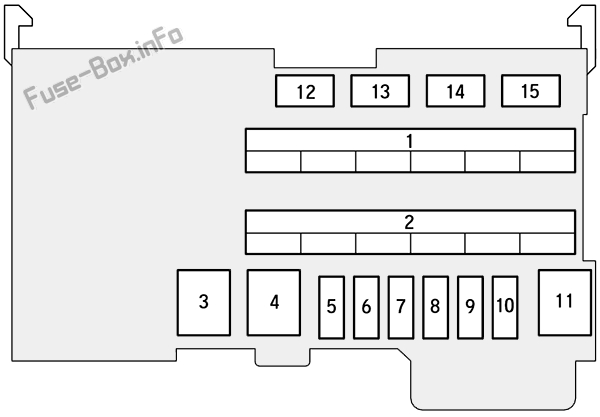

Салон (блок предохранителей B) (2016)

Назначение предохранителей в салоне (блок предохранителей B) (2016 г.)

№	Цепь защищена	Amps
1	EPS	70 A
1	ИГ Главная (30 А (модели с интеллектуальной системой входа), 50 А (модели без интеллектуальной системы входа))	30 А / 50 А
1	Блок предохранителей основной 2	50 A
1	АБС/VSA Мотор	40 A
1	Блок предохранителей основной 1	30 A
1	Блок предохранителей основной 3	40 A
2	Задний обогреватель	30 A
2	ЭПБ Л	30 A
2	ИГ Главная 2 (Модели с интеллектуальной системой входа)/ Не используется (модели без интеллектуальной системы входа)	30 A
2	HTR	40 A
2	ЭПБ Р	30 A
2	Э-ДПС	30 A
3	—	—
4	—	—
5	АБС/ВСА ФСР	30 A
6	Антиобледенитель (опционально)	(10 А)
7	РАЗЪЕМ ACC ЗАДН. (дополнительно)	(20 А)
8	—	—
9	Внутренний свет	7,5 А
10	Разъем ACC (консоль)	(20 А)
11	—	—
12	Не используется (модели с интеллектуальной системой входа) Блокировка ключа ACC (модели без интеллектуальной системы входа)	— 7,5 А
13	Дверное зеркало с подогревом (опционально)	(10 А)
14	SW вентилятора кондиционера (дополнительно)	(7,5 А)
15	Не используется (модели с интеллектуальной системой входа) Стеклоочиститель (Модели без интеллектуальной системы входа)	— 30 A

Салон (блок предохранителей B) (2017, 2018)

Назначение предохранителей в салоне (блок предохранителей B) (2017, 2018)

№	Цепь защищена	Amps
1	EPS	70 A
1	ИГ Главная (30 А (модели с интеллектуальной системой входа), 50 А (модели без интеллектуальной системы входа))	30 А / 50 А
1	Блок предохранителей основной 2	50 A
1	АБС/VSA Мотор	40 A
1	Блок предохранителей основной 1	30 A
1	Блок предохранителей Основной 3 (дополнительно)	40 A
2	Задний обогреватель	30 A
2	ЭПБ Л	30 A
2	ИГ Главная 2 (Модели с интеллектуальной системой входа)/ Не используется (модели без интеллектуальной системы входа)	30 A
2	HTR	40 A
2	ЭПБ Р	30 A
2	Полный привод (опционально)	30 A
3	—	—
4	—	—
5	АБС/ВСА ФСР	30 A
6	Антиобледенитель (опционально)	(10 А)
7	РАЗЪЕМ ACC ЗАДН. (дополнительно)	(20 А)
8	—	—
9	Внутренний свет	7,5 А
10	Разъем ACC (консоль)	(20 А)
11	—	—
12	Не используется (модели с интеллектуальной системой входа) Блокировка ключа ACC (модели без интеллектуальной системы входа)	— (7,5 А)
13	Дверное зеркало с подогревом (опционально)	(10 А)
14	SW вентилятора кондиционера (дополнительно)	(7,5 А)
15	Не используется (модели с интеллектуальной системой входа) Стеклоочиститель (Модели без интеллектуальной системы входа)	— 30 A

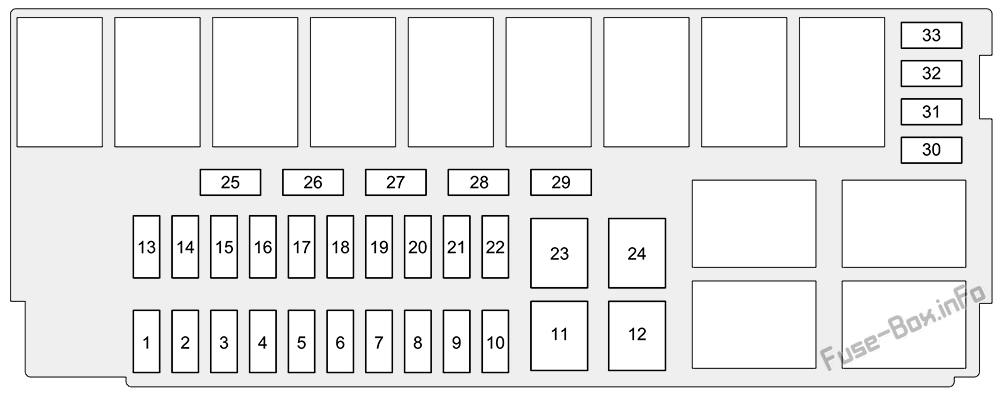

Моторный отсек (блок предохранителей A)

Назначение предохранителей в моторном отсеке (блок предохранителей А) (2016, 2017, 2018)

№	Цепь защищена	Amps
1	Основной ближний свет фар	20 A
2	CDC (необязательно)	(30 А)
3	Опасность	10 A
4	DBW	15 A
5	Стеклоочиститель (опционально)	(30 А)
6	Stop	10 A
7	IGP	15 A
8	Катушка ИГ	15 A
9	ЕОП (необязательно)	(10 А)
10	ИНЖ (необязательно)	(20 А)
11	VST2 (опционально)	(30 А)
12	Главный вентилятор	30 A
13	Стартер ПО (опционально)	(30 А)
14	MG сцепление	7,5 А
15	Датчик батареи	(7,5 А)
16	Малый свет	10 A
17	Основной AFP (опционально)	(10 А)
18	Horn	10 A
19	Противотуманные фары (опционально)	(10 А)
20	СБВ (необязательно)	(10 А)
21	Резервное копирование основного	10 A
22	Аудио	(10 А)
23	Дополнительный вентилятор	(30 А)
24	VST1 (опционально)	(30 А)
25	СТРЛД (необязательно)	(7,5 А)
26	IGP-CAM (опционально)	(7,5 А)
27	—	—
28	—	—
29	Резервное копирование (необязательно)	(30 А)
30	ИГП ЛАФ	(7,5 А)
31	IGPS	(7,5 А)
32	Ближний свет правой фары	10 A
33	Ближний свет левой фары	10 A

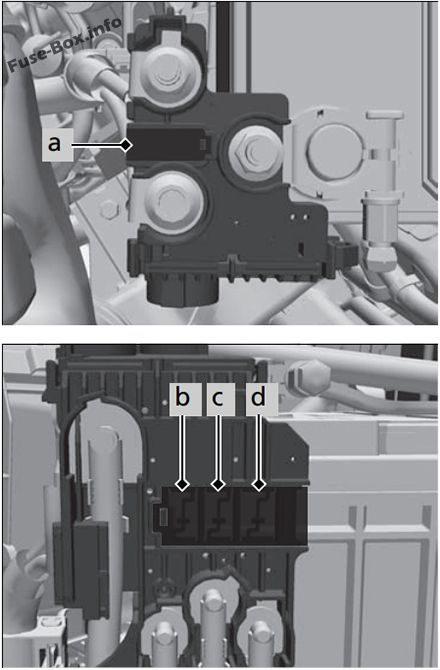

Моторный отсек (блок предохранителей B)

Назначение предохранителей в моторном отсеке (блок предохранителей В) (2016-2019 гг.)

№	Цепь защищена	Amps
a	Основной аккумулятор	100 А
b	РБ Главная 1	70 A
c	РБ Главная 2	80 A
d	CAP Главная	70 A

2019

Салон (блок предохранителей A)

Назначение предохранителей в салоне (блок предохранителей А) (2019)

№	Цепь защищена	Amps
1	Замок	20 A
2	-	-
3	Смарт (опция)	(10 А)
4	Разблокировка двери со стороны водителя	10 A
5	Разблокировка двери со стороны пассажира	10 A
6	Разблокировка двери водителя	10 A
7	Замок двери водителя	10 A
8	Стеклоподъемник водителя	20 A
9	Электростеклоподъемник пассажира	20 A
10	Задний левый стеклоподъемник	20 A
11	Задний правый стеклоподъемник	20 A
12	Замок двери со стороны водителя	10 A
13	Замок двери пассажира	10 A
14	-	-
15	Дальний свет правой фары	10 A
16	СТС (опция)	(7,5 А)
17	—	(20 А)
18	Люк (опция)	(20 А)
19	Подогрев переднего сиденья (опция)	(20 А)
20	-	-
21	Адаптивный круиз-контроль (опция)	(7,5 А)
22	Шайба	15 A
23	Задний стеклоочиститель (опция)	(10 А)
24	A/C	7,5 А
25	Дневные ходовые огни	7,5 А
26	Начальная обрезка (опция)	(7,5 А)
27	АБС/ВСА	7,5 А
28	SRS	10 A
29	Дальний свет левой фары	10 A
30	ACG	10 A
31	IG-реле	10 A
32	Топливный насос	15 A
33	SRS	(7,5 А)
34	метр	7,5 А
35	Миссия СОЛ	7,5 А
36	Передняя розетка для аксессуаров	20 A
37	ACC	(7,5 А)
38	—	(7,5 А)
39	Вариант	10 A
40	Задний стеклоочиститель	10 A
41	—	—

Салон (блок предохранителей B)

Назначение предохранителей в салоне (блок предохранителей B) (2019)

№	Цепь защищена	Amps
1	EPS	70 A
1	ИГ Главная (30 А (модели с интеллектуальной системой входа), 50 А (модели без интеллектуальной системы входа))	30 А / 50 А
1	1 Основной блок предохранителей 2	50 A
1	АБС/VSA Мотор	40 A
1	Блок предохранителей основной 1	30 A
1	Блок предохранителей Основной 3 (опция)	40 A
2	Задний обогреватель	30 A
2	Левый электрический стояночный тормоз	30 A
2	ИГ Главная 2 (Модели с интеллектуальной системой входа) Не используется (модели без интеллектуальной системы входа)	30 A
2	Двигатель нагревателя	40 A
2	Правый электрический стояночный тормоз	30 A
2	АБС/ВСА ФСР	30 A
3	—	—
4	—	—
5	Полный привод (опция)	(20 А)
6	Обогрев лобового стекла (опция)	(10 А)
7	ГНЕЗДО ДЛЯ ЗАДНЕГО ПРИНАДЛЕЖНОСТИ (опция)	(20 А)
8	—	—
9	Внутренний свет	7,5 А
10	Розетка для аксессуаров (консоль)	(20 А)
11	—	—
12	Не используется (модели с интеллектуальной системой входа) Блокировка ключа ACC (модели без интеллектуальной системы входа)	— (7,5 А)
13	Дверное зеркало с подогревом (опция)	(10 А)
14	Вентилятор кондиционера SW (опция)	(7,5 А)
15	Не используется (модели с интеллектуальной системой входа) Стеклоочиститель (Модели без интеллектуальной системы входа)	— 30 A

Моторный отсек (блок предохранителей A)

Назначение предохранителей в моторном отсеке (блок предохранителей А) (2019 г.)

№	Цепь защищена	Amps
1	Основной ближний свет фар	20 A
2	Сдвижное сиденье водителя с электроприводом (опция)	(20 А)
3	Опасность	10 A
4	Привод по проводам	15 A
5	Стеклоочиститель (опция)	(30 А)
6	Stop	10 A
7	IGP	15 A
8	Катушка ИГ	15 A
9	Дневные ходовые огни (опция)	(10 А)
10	-	(20 А)
11	—	(30 А)
12	Главный вентилятор	30 A
13	Стартер ПО (опция)	(30 А)
14	MG сцепление	7,5 А
15	Датчик батареи	(7,5 А)
16	Малый свет	10 A
17	Сиденье водителя с электроприводом наклона (опция)	(20 А)
18	Horn	10 A
19	Противотуманные фары (опция)	(10 А)
20	Дефростер ветрового стекла	(10 А)
21	Резервное копирование	10 A
22	Аудио	(10 А)
23	Дополнительный вентилятор	(30 А)
24	—	(30 А)
25	СТРЛД (опция)	(7,5 А)
26	IGP-CAM (опция)	(7,5 А)
27	—	—
28	—
29	—	(30 А)
30	ИГП ЛАФ	(7,5 А)
31	IGPS	(7,5 А)
32	Ближний свет правой фары	10 A
33	Ближний свет левой фары	10 A

Моторный отсек (блок предохранителей B)

Назначение предохранителей в моторном отсеке (блок предохранителей В) (2016-2019 гг.)

№	Цепь защищена	Amps
a	Основной аккумулятор	100 А
b	РБ Главная 1	70 A
c	РБ Главная 2	80 A
d	CAP Главная	70 A
