Предохранители и реле Honda Insight (2000-2006)
Схемы относятся к указанным годам и вариантам Honda Insight (2000-2006). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Honda.
Расположение предохранителей Honda Insight 2000-2006 гг.
Предохранитель прикуривателя (розетки) в Honda Insight Это предохранитель №12 в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне
Расположение блока предохранителей

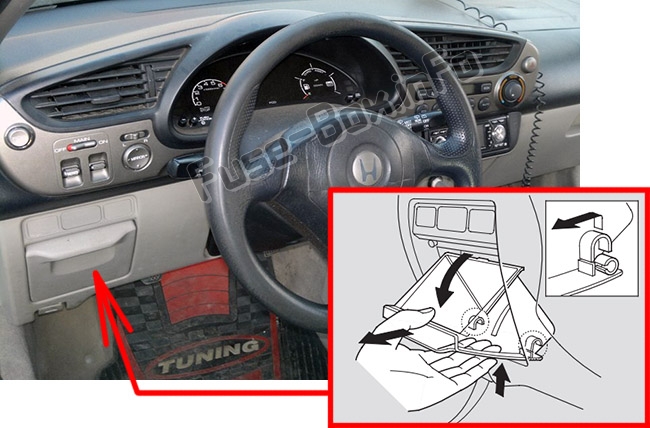

Внутренний блок предохранителей расположен за небольшим вещевым отсеком со стороны водителя на приборной панели.
Чтобы получить к нему доступ, снимите карман для хранения, повернув крышку вниз, надавив вверх и вытащив ее из петель.

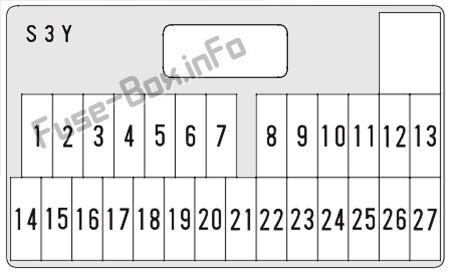

Схема блока предохранителей
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 10 A | SRS |
| 2 | 15 A | Топливный насос, SRS |
| 3 | 20 A | Передний стеклоочиститель |
| 4 | 7,5 А | FI-ECU |
| 5 | 7,5 А | Включить свет |
| 6 | 7,5 А | метр |
| 7 | 15 A | Катушка ИГ |
| 8 | 20 A | Электростеклоподъемник - Пассажирский |
| 9 | 7,5 А | Сигнал стартера |
| 10 | 20 A | Стеклоподъемники — водитель |
| 11 | 7,5 А | АКК Радио |
| 12 | 10 A | Разъем АСС |
| 13 | — | Не используется |
| 14 | 20 A | 2000-2001: не используется 2002-2006: Обогреватель ЛАФ |
| 15 | 10 A | Малый свет |
| 16 | 7,5 А | Кондиционер, R/C Зеркало |
| 17 | 7,5 А | Дневные ходовые огни (канадские модели) |
| 18 | 7,5 А | Резервный свет |
| 19 | 7,5 А | Внутренний свет |
| 20 | 10 A | Радио |
| 21 | 10 A | Дневные ходовые огни (канадские модели) |
| 22 | 20 A | Замок |
| 23 | 7,5 А | Замок задней двери |
| 24 | 7,5 А | IMA |
| 25 | — | Не используется |
| 26 | 10 A | Задний стеклоочиститель |
| 27 | 7,5 А | Задний свет |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

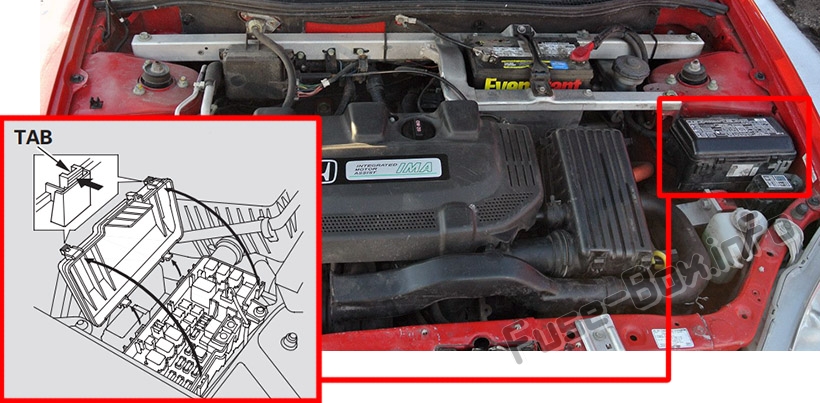

Расположение блока предохранителей

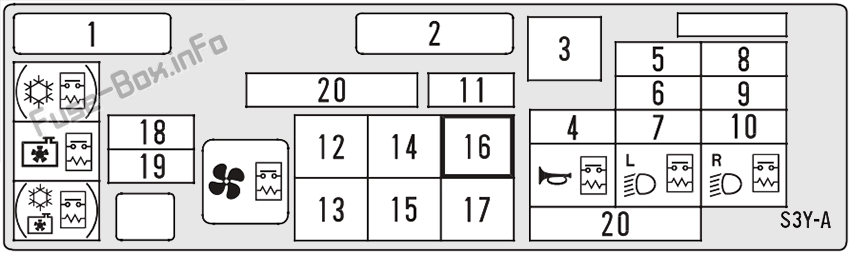

Схема блока предохранителей
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 50 A | IG1 Основной |
| 2 | 80 A | Батарея |
| 3 | 30 A | АБС мотор |
| 4 | 10 A | Опасность |
| 5 | 15 A | IMA |
| 6 | 10 A | Рог Стоп |
| 7 | 15 A | Топливный насос |
| 8 | 15 A | Левая фара |
| 9 | — | Не используется |
| 10 | 15 A | Правая фара |
| 11 | 30 A | Охлаждающий вентилятор |
| 12 | 40 A | Двигатель нагревателя |
| 13 | 30 A | Задний антиобледенитель |
| 14 | 20 A | АБС Ф/С |
| 15 | 40 A | Усилитель руля |
| 16 | 30 A | Резервное копирование, АКК |
| 17 | 40 A | Стеклоподъемник |
| 18 | 7,5 А | ЭБУ ИМА |
| 19 | 20 A | Вентилятор конденсатора |
| 20 | — | Запасной предохранитель |
