Предохранители и реле Honda Insight (2010-2014)
Схемы относятся к указанным годам и вариантам Honda Insight (2010-2014). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Honda.
Расположение предохранителей Honda Insight 2010-2014
Предохранитель прикуривателя (розетки) в Honda Insight Это предохранитель №13 в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей

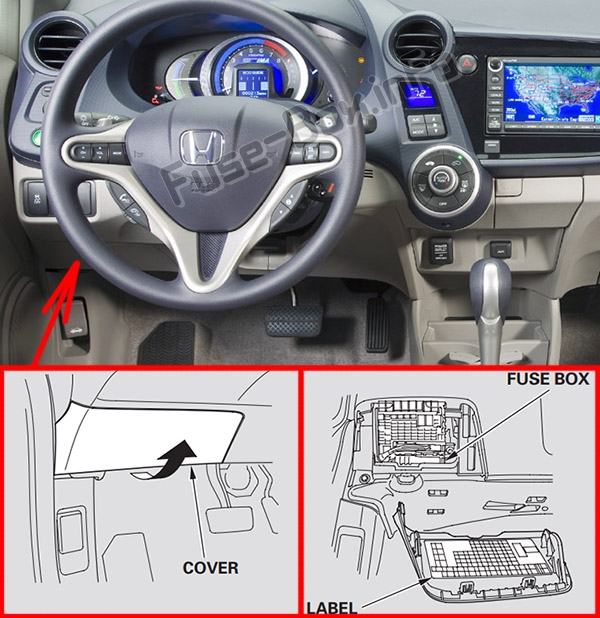

Пассажирский салон
Блок предохранителей в салоне находится за приборной панелью со стороны водителя.
Этикетка внутреннего блока предохранителей прикреплена к задней стороне крышки.
Чтобы увидеть этикетку внутреннего блока предохранителей, снимите крышку, потянув ее на себя, удерживая при этом нижнюю центральную часть крышки.

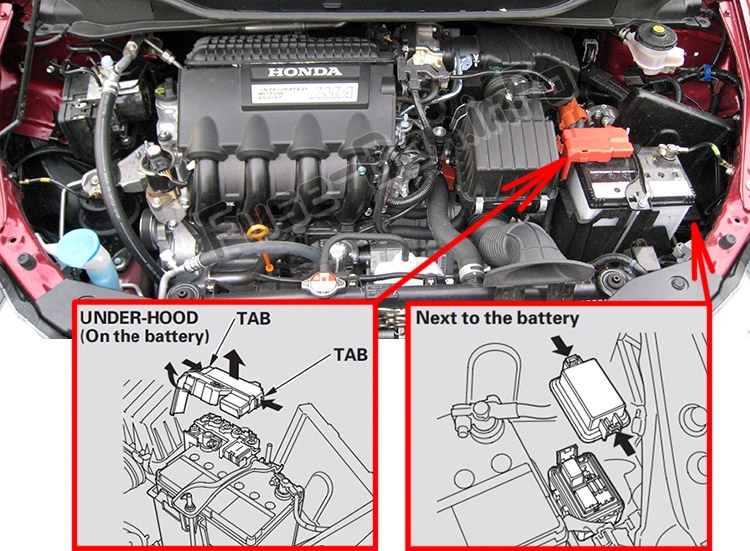

Моторного отсека
Подкапотный предохранитель находится на плюсовой клемме аккумуляторной батареи.
Вторичный блок предохранителей расположен рядом с аккумуляторной батареей.
Схемы блока предохранителей

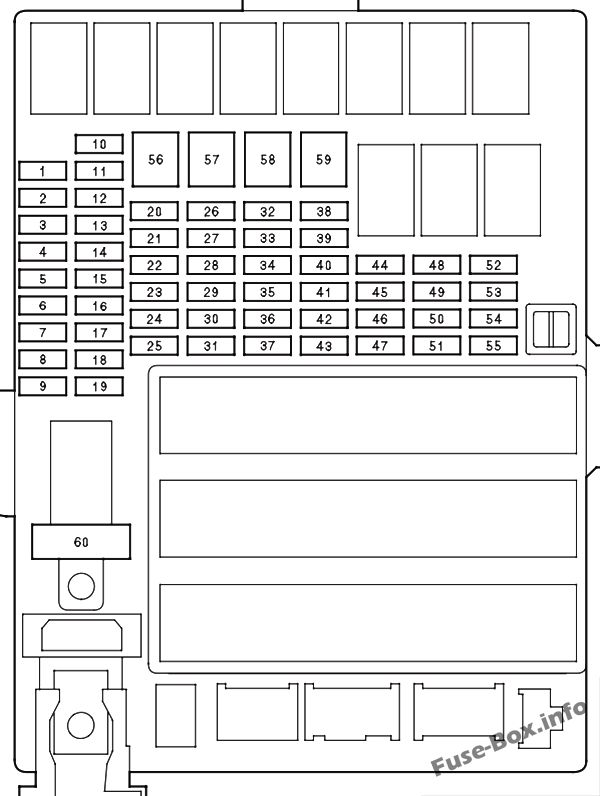

Пассажирский салон
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 15 A | Резервное копирование |
| 2 | (7,5 А) | TPMS (модели для США) |
| 3 | 20 A | Стеклоподъемник водителя |
| 4 | — | Не используется |
| 5 | 10 A | Резервный свет |
| 6 | 10 A | SRS |
| 7 | 10 A | Трансмиссия СОЛ |
| 8 | 7,5 А | OPDS |
| 9 | — | Не используется |
| 10 | 7,5 А | A/C |
| 11 | 7,5 А | АБС/ВСА |
| 12 | 10 A | IMA |
| 13 | 20 A | Разъем АСС |
| 14 | 7,5 А | Аксессуар |
| 15 | 7,5 А | Дневной ходовой свет |
| 16 | 10 A | Задний стеклоочиститель |
| 17 | 20 A | Стеклоподъемник переднего пассажира |
| 18 | 20 A | Стеклоподъемник со стороны заднего пассажира |
| 19 | 20 A | Задний стеклоподъемник со стороны водителя |
| 20 | 15 A | Топливный насос |
| 21 | 15 A | Шайба |
| 22 | 7,5 А | метр |
| 23 | 10 A | Опасность |
| 24 | 10 A | Стоп/гудок |
| 25 | — | Не используется |
| 26 | 10 A | LAF |
| 27 | 30 A | Дверной замок Основной |
| 28 | 20 A | Основная фара |
| 29 | 10 A | Малый свет |
| 30 | 30 A | Мотор вентилятора радиатора |
| 31 | 7,5 А | IGPS |
| 32 | 10 A | Ближний свет правой фары |
| 33 | 20 A | Катушка ИГ |
| 34 | 10 A | Ближний свет левой фары |
| 35 | 15 A | Электродвигатель дверного замка 2 (замок) |
| 36 | 15 A | Электродвигатель дверного замка 1 (замок) |
| 37 | 30 A | АБС/ВСА ФСР |
| 38 | 15 A | Выбираемый дверной замок |
| 39 | 15 A | IGP |
| 40 | — | Не используется |
| 41 | — | Не используется |
| 42 | 10 A | ИМА 1 |
| 43 | 7,5 А | MG сцепление |
| 44 | 7,5 А | STS |
| 45 | 7,5 А | Замок люка |
| 46 | — | Не используется |
| 47 | 30 A | Двигатель вентилятора конденсатора |
| 48 | 10 A | Дальний свет левой фары |
| 49 | 15 A | Электродвигатель дверного замка 2 (отпирание) |
| 50 | 15 A | Электродвигатель дверного замка 1 (отпирание) |
| 51 | 10 A | Дальний свет правой фары |
| 52 | 15 A | DBW |
| 53 | 10 A | ИМА 2 |
| 54 | — | Не используется |
| 55 | 10 A | Зеркало с подогревом (модели для Канады) (модели EX) |
| 56 | 30 A | Передний стеклоочиститель |
| 57 | 30 A | Двигатель вентилятора |
| 58 | 30 A | АБС/VSA Мотор |
| 59 | 30 A | Обогрев заднего стекла (модель Insight и модель LX для США) |
| 59 | 40 A | Обогрев заднего стекла (модели для Канады) (модели EX) |
| 60 | — | Не используется |
| 60 | 50 A | ИГ Главная |
Моторного отсека
| No. | Ампер. | Схемы защищены |
|---|---|---|

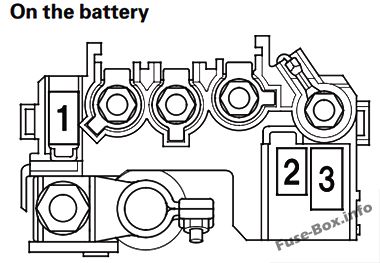

| На аккумуляторе: | ||
| 1 | 100 А | Аккумулятор, Основной, ACG |
| 2 | 60 A | EPS |
| 3 | 20 A | Рог, Стоп, Опасность |

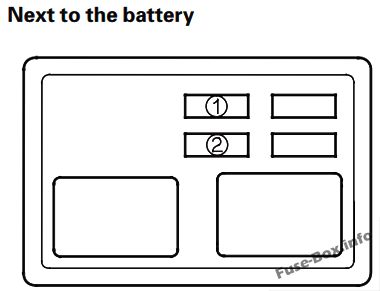

| Рядом с батареей: | ||
| 1 | 15 A | Катушка зажигания (EX) |
| 2 | 15 A | Катушка зажигания (В) |
