Предохранители и реле Honda Insight (2019-..)

Схемы относятся к указанным годам и вариантам Honda Insight (2019-..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Honda.

Расположение предохранителей Honda Insight 2019-…

Предохранитель прикуривателя (розетки) в Honda Insight Это предохранитель №29 в блоке предохранителей панели приборов B.

Оглавление

Расположение блока предохранителей

Пассажирский салон

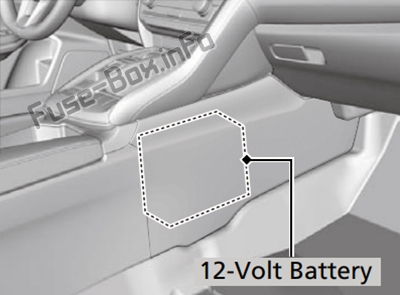

Блок предохранителей в салоне A расположен на 12-вольтовой аккумуляторной батарее в центральной консоли (BATTERY FUSE 175A). Пассажирский салон

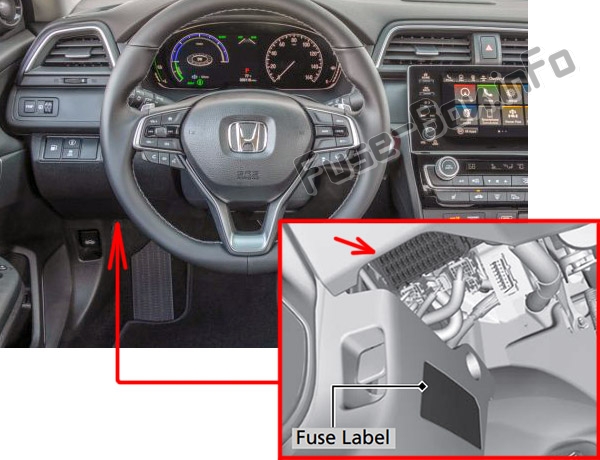

Блок предохранителей в салоне B расположен под приборной панелью (расположение предохранителей указано на наклейке на боковой панели). Пассажирский салон

Моторного отсека

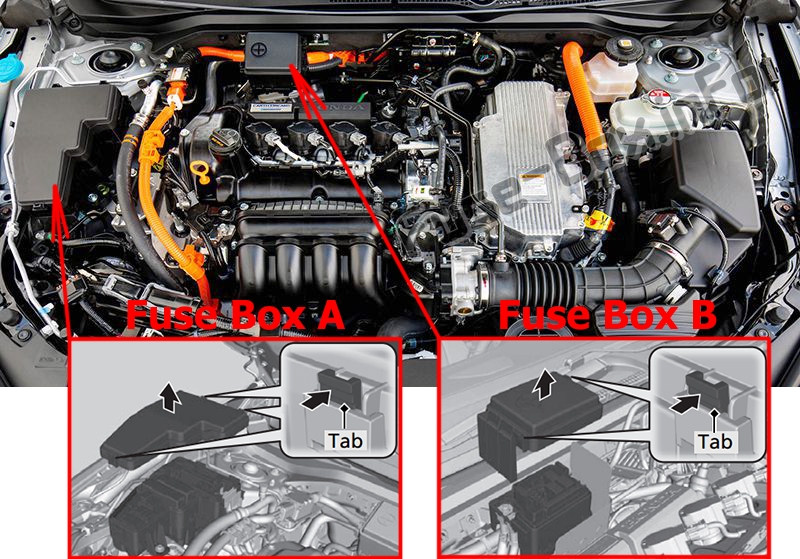

Основной блок предохранителей под капотом (блок предохранителей A) расположен рядом с омывающей жидкостью (расположение предохранителей показано на крышке блока предохранителей).
Вторичный блок предохранителей (блок предохранителей B). Моторного отсека

2019, 2020

Назначение предохранителей в салонном блоке предохранителей B (2019, 2020)

№	Цепь защищена	Amps
1	ACC	10 A
2	—	—
3	БАТ ЭБУ	10 A
4	ПЕРЕКЛЮЧАТЕЛЬ	5 A
5	ВАРИАНТ	10 A
6	П-АКТ	5 A
7	МЕТР	10 A
8	ТОПЛИВНЫЙ НАСОС	15 A
9	КОНДИЦИОНЕР	10 A
10	—	—
11	ИГ1 ПН	5 A
12	ЗАМОК БОКОВОЙ ДВЕРИ R	10 A
13	L SIDF DOOR UNI OCK	10 A
14	РР Л П/В	20 A
15	КАК П/В	20 A
16	ЗАМОК	20 A
17	ВБСОЛ	7,5 А
18	—	—
19	ЛЮК (доступно не на всех моделях)	(20 А)
20	ESB	5 A
21	ACG	10 A
22	DRL	7,5 А
23	—	—
24	—	—
25	ДВЕРНОЙ ЗАМОК	(10 А)
26	РАЗБЛОКИРОВКА БОКОВОЙ ДВЕРИ R	10 A
27	РР Р П/В	20 A
28	ДР П/В	20 A
29	РОЗЕТКА ПЕРЕДН.	20 A
30	ВАРИАНТ	10 A
31	DR P/SEAT REC (доступно не на всех моделях)	20 A
32	ПОДОГРЕВАТЕЛЬ ПЕРЕДНЕГО СИДЕНЬЯ (доступен не на всех моделях)	20 A
33	DR P/SEAT SLI (доступно не на всех моделях)	20 A
34	АБС/ВСА	10 A
35	SRS	10 A
36	ВАК ОП	20 A
37	БАХ ФАН	15 A
38	L ЗАМОК БОКОВОЙ ДВЕРИ	10 A
39	ДР ДВЕРИ РАЗБЛОКИРОВАТЬ	10 A

Назначение предохранителей в основном подкапотном блоке предохранителей (Fuse Box A) (2019, 2020)

№	Цепь защищена	Amps
1	ГЛАВНЫЙ ПРЕДОХРАНИТЕЛЬ	150 А
1	ИГ ГЛАВНЫЙ 1	30 A
1	ВСПОМОГАТЕЛЬНЫЙ ВЕНТИЛЯТОР МТР	30 A
1	ИГ ГЛАВНЫЙ 2	30 A
1	ПРЕДОХРАНИТЕЛЬ ГЛАВНЫЙ	30 A
1	ESB	40 A
1	ENG EWP	30 A
2	МОТОР СТЕКЛООЧИСТИТЕЛЯ	30 A
2	Р/М 2	30 A
2	П-АКТ	30 A
2	Р/М 1	30 A
2	ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР	30 A
2	EPS	70 A
3	ДВИГАТЕЛЬ ВЕНТИЛЯТОРА	40 A
3	АБС/VSA МОТОР	40 A
3	ОПЦИЯ КОРОБКИ ПРЕДОХРАНИТЕЛЕЙ (доступно не на всех моделях)	(40 А)
3	АБС/ВСА ФСР	40 A
3	ПРЕМИУМ-АУДИО (доступно не на всех моделях)	(30 А)
3	ЗАДНИЙ ОБОГРЕВАТЕЛЯ	40 A
4	—	30 A
4	—	30 A
4	БЛОК ПРЕДОХРАНИТЕЛЕЙ 2	40 A
4	КОРОБКА ПРЕДОХРАНИТЕЛЕЙ 1	60 A
5	IGPS	7,5 А
6	VBU	10 A
7	ИГ УДЕРЖАТЬ1	10 A
8	ГКП ЭРП	10 A
9	IGP	15 A
10	РЕЗЕРВНОЕ КОПИРОВАНИЕ	10 A
11	IGPS (ЛАФ)	7,5 А
12	EVTC	20 A
13	ОПАСНОСТЬ	10 A
14	ИС КАТУШКА	15 A
15	DBW	15 A
16	Стоп-сигналы	10 A
17	—	—
18	—	—
19	АУДИО	15 A
20	ПРОТИВОТУМАННАЯ ФАРА (доступно не на всех моделях)	(15 А)
21	AS P/SEAT RECLINING (доступно не на всех моделях)	(20 А)
22	AS P/SEAT SLIDE (доступно не на всех моделях)	(20 А)
23	HORN	10 A
24	ШАЙБА	15 A
25	ПЕРЕКЛЮЧАТЕЛЬ	10 A
26	УМНАЯ	10 A
27	—	—
28	БЛОК П-АКТА	10 A
29	IGB	10 A
30	—	—

Назначение предохранителей в дополнительном подкапотном блоке предохранителей (Fuse Box B) (2019, 2020)

№	Цепь защищена	Amps
1	PTC2	40 A
1	PTC4	40 A
1	—	40 A
1	—	40 A
1	—	40 A
1	—	30 A
2	БАХ ССНСР	7,5 А
3	—	(7,5 А)
4	—	—
5	АУДИО SUB (доступно не на всех моделях)	(7,5 А)
6	—	—
7	RR H/SEAT (доступно не на всех моделях)	(15 А)
