Предохранители и реле Honda Odyssey (RA, 1994-1998)
Схемы относятся к указанным годам и вариантам Honda Odyssey (RA, 1994-1998). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Honda.
Расположение предохранителей Honda Odyssey 1994-1998 гг.
Предохранитель прикуривателя (розетка) Предохранитель №19 в блоке предохранителей моторного отсека.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

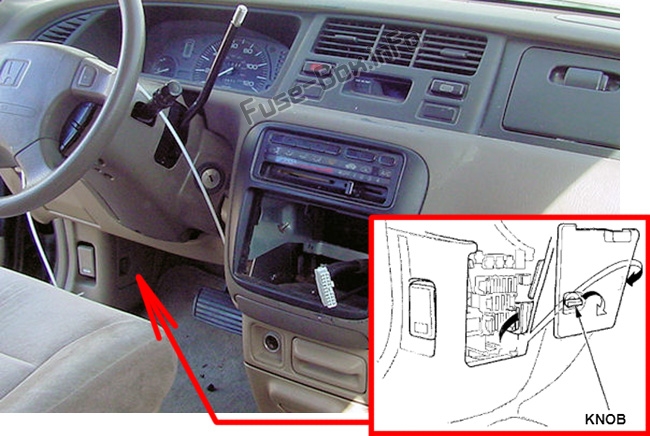

Пассажирский отсек
Блок предохранителей находится под панелью приборов со стороны водителя. Чтобы открыть его, поверните ручку по часовой стрелке.

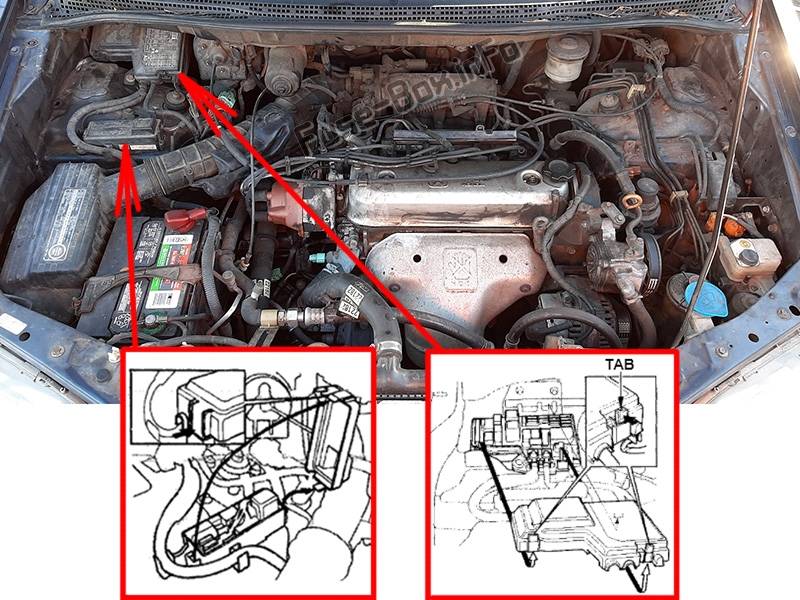

Моторного отсека
Главный блок предохранителей расположен в моторном отсеке со стороны пассажира. Чтобы открыть, нажмите на вкладку, как показано на рисунке. Автомобили, оснащенные АБС, имеют дополнительный блок предохранителей в моторном отсеке рядом с основным блоком.
Схемы блока предохранителей
Схемы блока предохранителей
Блок предохранителей в салоне
| № | Amp | Описание |
|---|---|---|
| 1 | 10 A | Фонари заднего хода, габаритные огни (указатели поворота) |
| 2 | 15 A | Топливный насос |
| 3 | 10 A | SRS |
| 4 | 7,5 А | ЭБУ (круиз-контроль) |
| 5 | 10 A | Реле стеклоподъемника, люк, задний дворник |
| 6 | 10 A | Реле переднего стеклоочистителя, передний омыватель |
| 7 | 7,5 А | Силовое зеркало |
| 8 | 7,5 А | Реле управления отопителем, реле муфты кондиционера, реле вентилятора системы охлаждения |
| 9 | 7,5 А | Сигнал стартера |
| 10 | 7,5 А | Дневной бег (на канадских моделях) |
| 11 | 7,5 А | Радио |
| s | Запасные предохранители |

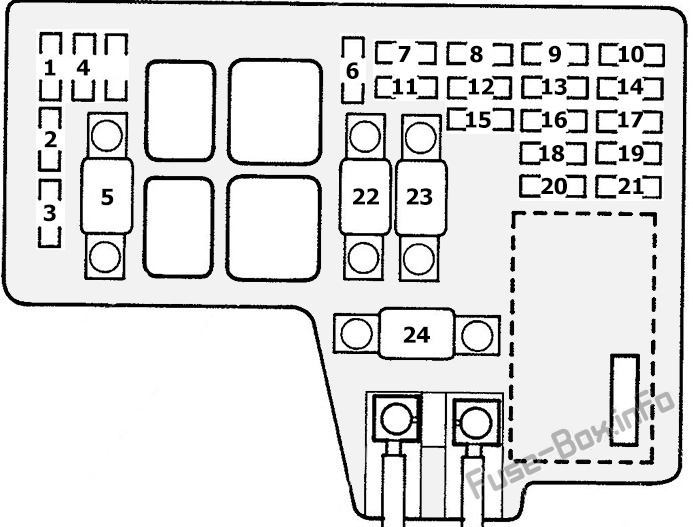

Главный блок предохранителей в моторном отсеке
| № | Amp | Описание |
|---|---|---|
| 1 | 20 A | Охлаждающий вентилятор |
| 2 | 15 A | Правая фара |
| 3 | 15 A | Левая фара |
| 4 | 30 A | Задний антиобледенитель |
| 5 | 50 A | Выключатель зажигания |
| 6 | 20 A | Задний правый стеклоподъемник |
| 7 | 20 A | Передний правый стеклоподъемник |
| 8 | 30 A | Люк на крыше |
| 9 | 20 A | Вентилятор конденсатора |
| 10 | 7,5 А | Резервное копирование (радио) |
| 11 | 20 A | Задний левый стеклоподъемник |
| 12 | 20 A | Передний левый стеклоподъемник |
| 13 | 15 A | ЭБУ (инжектор) (PCM) |
| 14 | 20 A | Замок |
| 15 | 10 A | Дневные ходовые огни (на канадских моделях) |
| 16 | 15 A | Подсветка приборной панели, Внешнее освещение |
| 17 | 7,5 А | Внутренний свет |
| 18 | 20 A | Высота сиденья с электроприводом |
| 19 | 15 A | Радио, Прикуриватель |
| 20 | 15 A | Стоп-сигнал, звуковой сигнал |
| 21 | 10 A | Опасность |
| 22 | 40 A | Вентилятор обогревателя |
| 23 | 40 A | щетка стеклоочистителя |
| 24 | 100 А | Батарея |

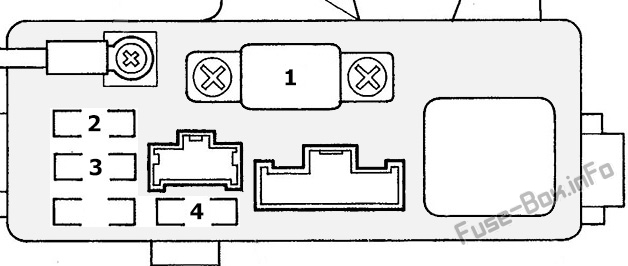

Блок предохранителей АБС
| № | Amp | Описание |
|---|---|---|
| 1 | 40 A | АБС мотор |
| 2 | 20 A | АБС В1 |
| 3 | 15 A | АБС В2 |
| 4 | 10 A | Блок АБС |
