Предохранители и реле Honda Odyssey (RL1, 2000-2004)
Схемы относятся к указанным годам и вариантам Honda Odyssey (RL1, 2000-2004). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Honda.
Расположение предохранителей Honda Odyssey 2000-2004 гг.
Предохранитель прикуривателя (розетка)Это предохранитель №9 в блоке предохранителей панели приборов со стороны пассажира.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Пассажирский салон

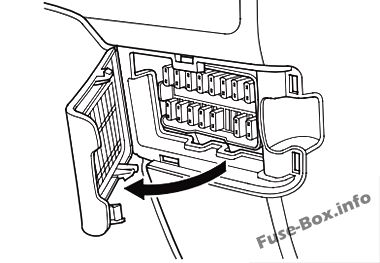

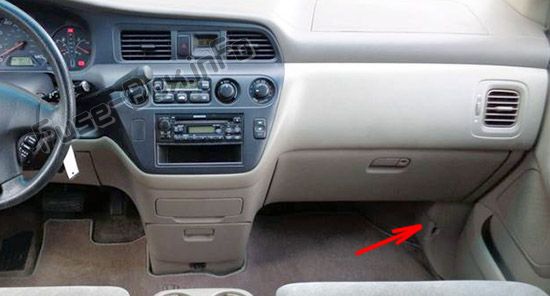

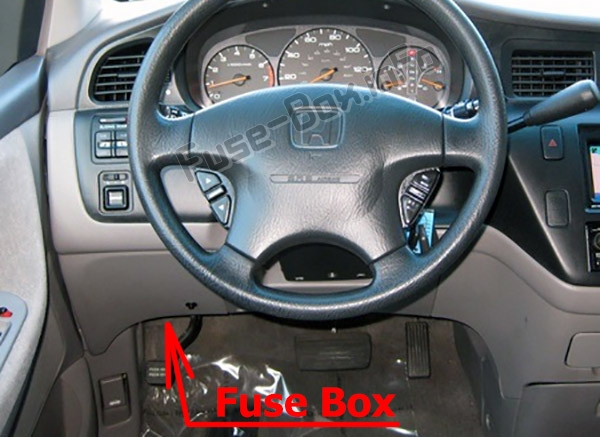

Внутренние блоки предохранителей расположены под приборной панелью с каждой стороны.
Сторона водителя

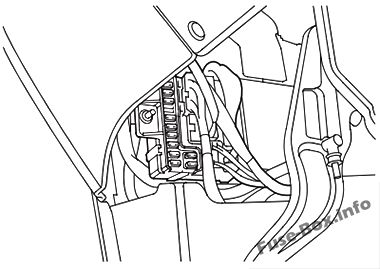

Сторона пассажира

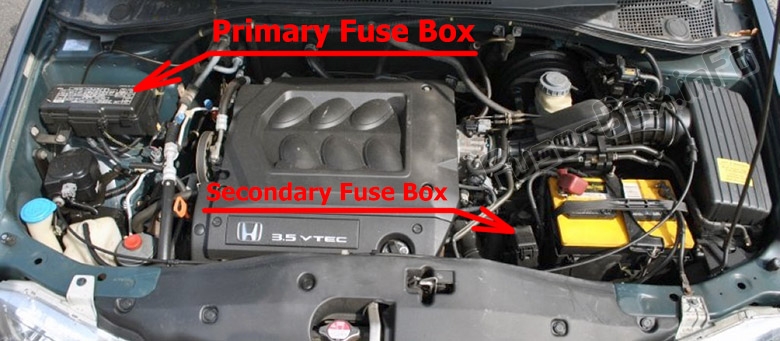

Моторного отсека

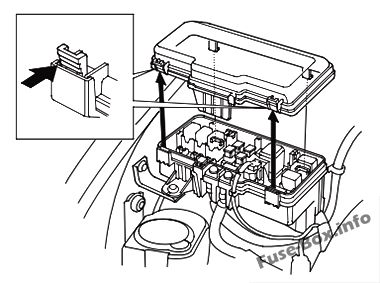

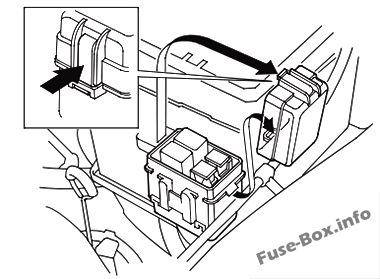

Основной блок предохранителей под капотом расположен в задней части моторного отсека со стороны пассажира.

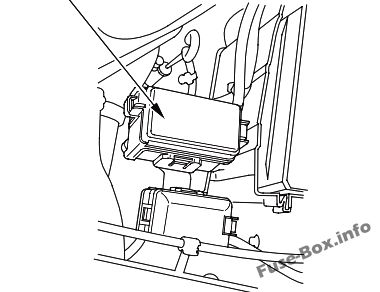

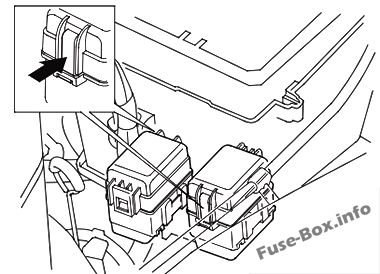

Вторичный блок предохранителей находятся в моторном отсеке рядом с аккумулятором.
Тип 1
Тип 2
Тип 3
Схемы блока предохранителей
Схемы блока предохранителей
2000, 2001

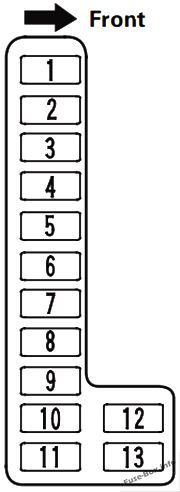

Пассажирский салон, сторона водителя
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 15 A | Топливный насос |
| 2 | 10 A | SRS |
| 3 | 7,5 А | Управление отопителем, реле муфты кондиционера, реле вентилятора системы охлаждения |
| 4 | 7,5 А | Силовое зеркало |
| 5 | 7,5 А | Дневные ходовые огни (на моделях для Канады) |
| 6 | 15 A | ЭБУ (PCM), круиз-контроль |
| 7 | 10 A | Задний стеклоочиститель |
| 8 | 7,5 А | Реле АСС |
| 9 | 10 A | Фонари заднего хода, подсветка приборов |
| 10 | 7,5 А | Поворотники |
| 11 | 15 A | Катушка ИГ |
| 12 | 30 A | Передний стеклоочиститель |
| 13 | 7,5 А | Сигнал стартера |

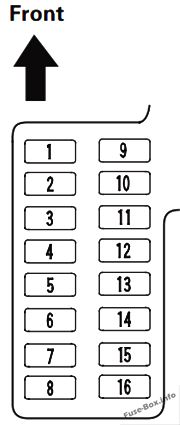

Пассажирский салон, сторона пассажира
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 20 A | Автоматическая сдвижная дверь со стороны водителя |
| 2 | 20 A | Сиденье с электроприводом наклона (EX) |
| 3 | 10 A | БСК (ЭКС) |
| 4 | 20 A | Скользящее сиденье с электроприводом (EX) |
| 5 | 20 A | Автоматическая раздвижная дверь со стороны пассажира |
| 6 | 10 A | Дневные ходовые огни (канадские модели) |
| 7 | 7,5 А | Левая вентиляционная решетка |
| 8 | 20 A | Стеклоподъемник переднего пассажира |
| 9 | 15 A | Разъем АСС |
| 10 | 15 A | Малый свет, лицензионный свет |
| 11 | 15 A | Внутреннее освещение, Радио |
| 12 | 20 A | Замки с электроприводом |
| 13 | 7,5 А | Часы, резервное копирование |
| 14 | 7,5 А | Проверка двигателя АБС |
| 15 | 20 A | Стеклоподъемник водителя |
| 16 | 7,5 А | Правая вентиляционная решетка |

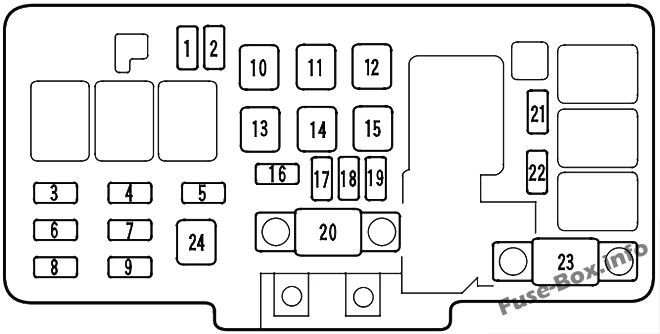

Моторный отсек, основной блок предохранителей
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 20 A | Запасной предохранитель |
| 2 | 30 A | Запасной предохранитель |
| 3 | 15 A | Правая фара |
| 4 | 15 A | ACGS |
| 5 | 15 A | Опасность |
| 6 | — | Не используется |
| 7 | 20 A | Stop |
| 8 | 15 A | Левая фара |
| 9 | 20 A | АБС Ф/С |
| 10 | 40 A | Электродвигатель стеклоподъемника |
| 11 | 30 A | Раздвижная дверь с электроприводом (модель EX) |
| 12 | 30 A | Задний антиобледенитель |
| 13 | 40 A | Резервное копирование, АКК |
| 14 | 40 A | Сиденье с электроприводом (модель EX) |
| 15 | 40 A | Двигатель нагревателя |
| 16 | 30 A | Охлаждающий вентилятор |
| 17 | 7,5 А | Запасной предохранитель |
| 18 | 10 A | Запасной предохранитель |
| 19 | 15 A | Запасной предохранитель |
| 20 | 120 А | Батарея |
| 21 | 30 A | Вентилятор конденсатора |
| 22 | 7,5 А | MG сцепление |
| 23 | 50 A | Выключатель зажигания (главный IG 1) |
| 24 | 30 A | АБС мотор |
Моторный отсек, вторичный блок предохранителей
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 30 A | Раздвижная дверь с электроприводом (модель EX) |
| 2 | 40 A | Задний кондиционер |
2002
Пассажирский салон, сторона водителя
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 15 A | Топливный насос |
| 2 | 10 A | SRS |
| 3 | 7,5 А | Управление отопителем, реле муфты кондиционера, реле вентилятора системы охлаждения |
| 4 | 7,5 А | Силовое зеркало |
| 5 | 7,5 А | Дневные ходовые огни (на моделях для Канады) |
| 6 | 15 A | ЭБУ (PCM), круиз-контроль |
| 7 | 15 A | Катушка ИГ |
| 8 | 7,5 А | Реле АСС |
| 9 | 10 A | Фонари заднего хода, подсветка приборов |
| 10 | 7,5 А | Поворотники |
| 11 | 10 A | Задний стеклоочиститель |
| 12 | 30 A | Передний стеклоочиститель |
| 13 | 7,5 А | Сигнал стартера |
Пассажирский салон, сторона пассажира
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 20 A | Автоматическая сдвижная дверь со стороны водителя |
| 2 | 20 A | Регулировка наклона сиденья с электроприводом (модели EX и EX-L) |
| 3 | 10 A | BSC (модели EX и EX-L) |
| 4 | 20 A | Сдвижное сиденье с электроприводом (модели EX и EX-L) |
| 5 | 20 A | Автоматическая раздвижная дверь со стороны пассажира |
| 6 | 10 A | Дневные ходовые огни (канадские модели) |
| 7 | 7,5 А | Левое заднее стекло |
| 8 | 20 A | Стеклоподъемник переднего пассажира |
| 9 | 15 A | Разъем АСС |
| 10 | 15 A | Инст. Панельный свет, Лицензионный свет |
| 11 | 10 A | Внутреннее освещение, Радио |
| 12 | 20 A | Замки с электроприводом |
| 13 | 7,5 А | Часы, резервное копирование |
| 14 | 7,5 А | Проверка двигателя АБС |
| 15 | 20 A | Стеклоподъемник водителя |
| 16 | 7,5 А | Правое заднее стекло |
Моторный отсек, основной блок предохранителей
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 20 A | Запасной предохранитель |
| 2 | 30 A | Запасной предохранитель |
| 3 | 15 A | Правая фара |
| 4 | 15 A | ACGS |
| 5 | 15 A | Опасность |
| 6 | — | Не используется |
| 7 | 20 A | Stop |
| 8 | 15 A | Левая фара |
| 9 | 20 A | АБС Ф/С |
| 10 | 40 A | Электродвигатель стеклоподъемника |
| 11 | 30 A | Раздвижная дверь с электроприводом (модели EX и EX-L) |
| 12 | 30 A | Задний антиобледенитель |
| 13 | 40 A | Резервное копирование, АКК |
| 14 | 40 A | Сиденье с электроприводом (модели EX и EX-L) |
| 15 | 40 A | Двигатель нагревателя |
| 16 | 30 A | Охлаждающий вентилятор |
| 17 | 7,5 А | Запасной предохранитель |
| 18 | 10 A | Запасной предохранитель |
| 19 | 15 A | Запасной предохранитель |
| 20 | 120 А | Батарея |
| 21 | 30 A | Вентилятор конденсатора |
| 22 | 7,5 А | MG сцепление |
| 23 | 50 A | Выключатель зажигания (главный IG 1) |
| 24 | 30 A | АБС мотор |
Моторный отсек, вторичные блоки предохранителей
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 30 A | Раздвижная дверь с электроприводом (модели EX и EX-L) |
| 2 | 40 A | Задний кондиционер |
| 1 | 20 A | Обогреватели сидений (модель EX-L) |
| 2 | 20 A | Задняя развлекательная система (модель EX-L) |
2003, 2004
Пассажирский салон, сторона водителя
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 15 A | Топливный насос |
| 2 | 10 A | SRS |
| 3 | 7,5 А | Управление отопителем, реле муфты кондиционера, реле вентилятора системы охлаждения |
| 4 | 7,5 А | Силовое зеркало |
| 5 | 7,5 А | Дневные ходовые огни (на моделях для Канады) |
| 6 | 15 A | ЭБУ (PCM), круиз-контроль |
| 7 | 15 A | Катушка ИГ |
| 8 | 7,5 А | Реле АСС |
| 9 | 10 A | Фонари заднего хода, подсветка приборов |
| 10 | 7,5 А | Поворотники |
| 11 | 10 A | Задний стеклоочиститель |
| 12 | 30 A | Передний стеклоочиститель |
| 13 | 7,5 А | Сигнал стартера |
Пассажирский салон, сторона пассажира
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 20 A | Автоматическая сдвижная дверь со стороны водителя |
| 2 | 20 A | Регулировка наклона сиденья с электроприводом (модели EX и EX-L) |
| 3 | 10 A | BSC (модели EX и EX-L) |
| 4 | 20 A | Сдвижное сиденье с электроприводом (модели EX и EX-L) |
| 5 | 20 A | Автоматическая раздвижная дверь со стороны пассажира |
| 6 | 10 A | Дневные ходовые огни (канадские модели) |
| 7 | 7,5 А | Левое заднее стекло |
| 8 | 20 A | Стеклоподъемник переднего пассажира |
| 9 | 15 A | Разъем АСС |
| 10 | 15 A | Инст. Панельный свет, Лицензионный свет |
| 11 | 10 A | Внутреннее освещение, Радио |
| 12 | 20 A | Замки с электроприводом |
| 13 | 7,5 А | Часы, резервное копирование |
| 14 | 7,5 А | Проверка двигателя АБС |
| 15 | 20 A | Стеклоподъемник водителя |
| 16 | 7,5 А | Правое заднее стекло |
Моторный отсек, основной блок предохранителей
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 20 A | Запасной предохранитель |
| 2 | 30 A | Запасной предохранитель |
| 3 | 15 A | Правая фара |
| 4 | 15 A | ACGS |
| 5 | 15 A | Опасность |
| 6 | — | Не используется |
| 7 | 20 A | Stop |
| 8 | 15 A | Левая фара |
| 9 | 20 A | АБС Ф/С |
| 10 | 40 A | Электродвигатель стеклоподъемника |
| 11 | 30 A | Раздвижная дверь с электроприводом (модели EX и EX-L) |
| 12 | 30 A | Задний антиобледенитель |
| 13 | 40 A | Резервное копирование, АКК |
| 14 | 40 A | Сиденье с электроприводом (модели EX и EX-L) |
| 15 | 40 A | Двигатель нагревателя |
| 16 | 30 A | Охлаждающий вентилятор |
| 17 | 7,5 А | Запасной предохранитель |
| 18 | 10 A | Запасной предохранитель |
| 19 | 15 A | Запасной предохранитель |
| 20 | 120 А | Батарея |
| 21 | 30 A | Вентилятор конденсатора |
| 22 | 7,5 А | MG сцепление |
| 23 | 50 A | Выключатель зажигания (главный IG 1) |
| 24 | 30 A | АБС мотор |
Моторный отсек, вторичный блок предохранителей
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 20 A | Задняя развлекательная система (модель EX-L) |
| 2-7 | — | Не используется |
| 8 | 20 A | Обогреватели сидений (модель EX-L) |
| 9 | 30 A | Стеклоподъемник водителя |
| 10 | 40 A | Задний кондиционер |
| 11 | 20 A | Раздвижная дверь с электроприводом (модели EX и EX-L) |
