Предохранители и реле Honda Odyssey (RL3/RL4, 2005-2010)
Схемы относятся к указанным годам и вариантам Honda Odyssey (RL3/RL4, 2005-2010). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Honda.
Расположение предохранителей Honda Odyssey 2005-2010 гг.
Предохранители прикуривателя (розетка) в Honda Odyssey Это предохранители № 9 (передняя розетка), № 12 (с 2006 года: задняя розетка) в блоке предохранителей на приборной панели со стороны водителя и предохранитель № 9 (2005-2006: дополнительные разъемы) в блоке предохранителей на приборной панели. со стороны пассажира.
Оглавление
Расположение блока предохранителей
Пассажирский салон

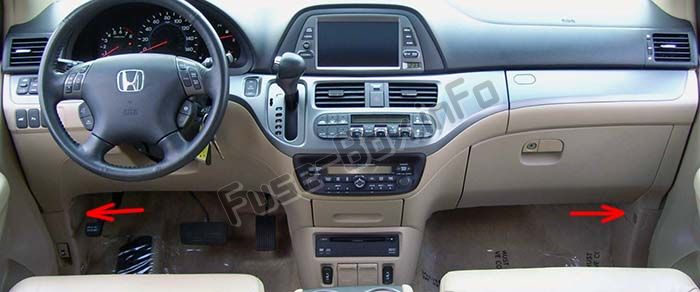

Блоки предохранителей в салоне расположены под приборной панелью со стороны водителя и пассажира.

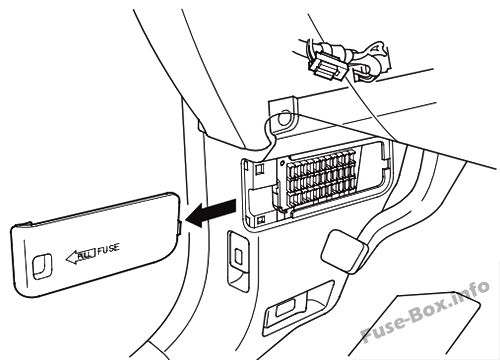

Сторона водителя

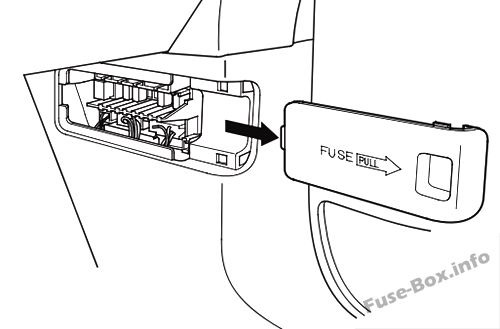

Сторона пассажира

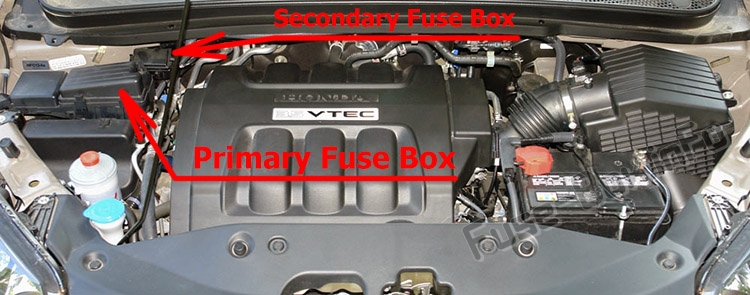

Моторного отсека

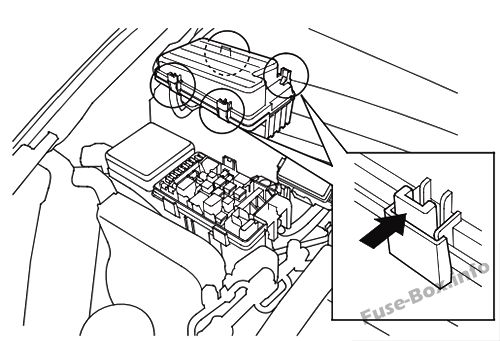

Основной блок предохранителей под капотом находится со стороны пассажира.

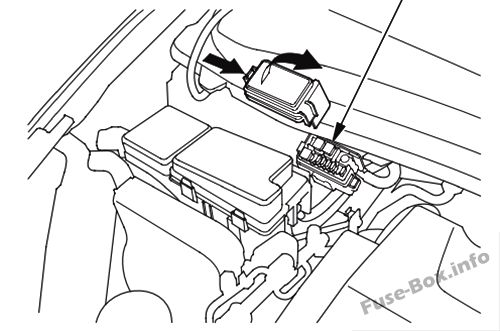

Вторичный блок предохранителей под капотом находится за основным блоком предохранителей.
Схемы блока предохранителей
2005

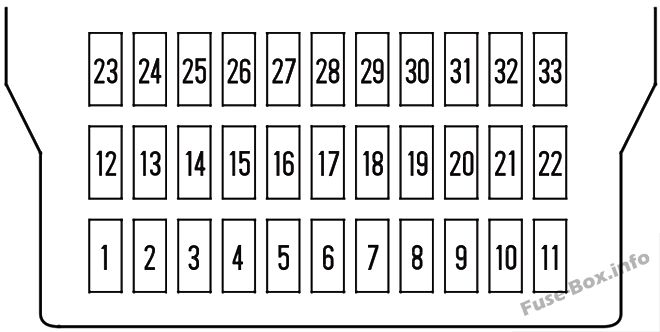

Пассажирский салон, сторона водителя
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | — | Не используется |
| 2 | 15 A | Катушка ИГ |
| 3 | 10 A | Дневные ходовые огни (канадские модели) |
| 4 | 15 A | LAF |
| 5 | 7,5 А | Радио |
| 6 | 7,5 А | Внутреннее освещение |
| 7 | 7,5 А | Резервное копирование |
| 8 | 20 A | Замок |
| 9 | 10 A | Передняя розетка для аксессуаров |
| 10 | 7,5 А | OPDS |
| 11 | 30 A | ИГ, стеклоочиститель |
| 12 | — | Не используется |
| 13 | 20 A | Левый PSD-доводчик (при наличии) |
| 14 | 20 A | Сиденье с электроприводом Dr. Slide Slide (при наличии) |
| 15 | 20 A | Педали ADJ (при наличии) |
| 16 | 20 A | Откидывание сиденья с электроприводом Dr (при наличии) |
| 17 | 20 A | Доводчик задней двери с электроприводом (при наличии) |
| 18 | 15 A | ИГ ПКУ |
| 19 | 15 A | ИГ топливный насос |
| 20 | 10 A | IG Шайба |
| 21 | 7,5 А | IG-метр |
| 22 | 10 A | ИГ СРС |
| 23 | 7,5 А | IGP |
| 24 | 20 A | Левое заднее стекло |
| 25 | 20 A | Правое заднее стекло |
| 26 | 20 A | Пассажирское окно |
| 27 | 20 A | Окно водителя |
| 28 | 20 A | Люк |
| 29 | — | Не используется |
| 30 | 10 A | ИГ ВАК |
| 31 | — | Не используется |
| 32 | 10 A | ACC |
| 33 | 7,5 А | Вариант HAC |
Пассажирский салон, сторона пассажира
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 30 A | Задний вентилятор |
| 2 | — | Не используется |
| 3 | 15 A | DBW |
| 4 | 20 A | Замок |
| 5 | — | Не используется |
| 6 | 15 A | Сиденье с подогревом |
| 7 | 7,5 А | Приборная доска |
| 8 | 20 A | Правая сдвижная дверь с электроприводом (при наличии) |
| 9 | 10 A | Розетки для аксессуаров |

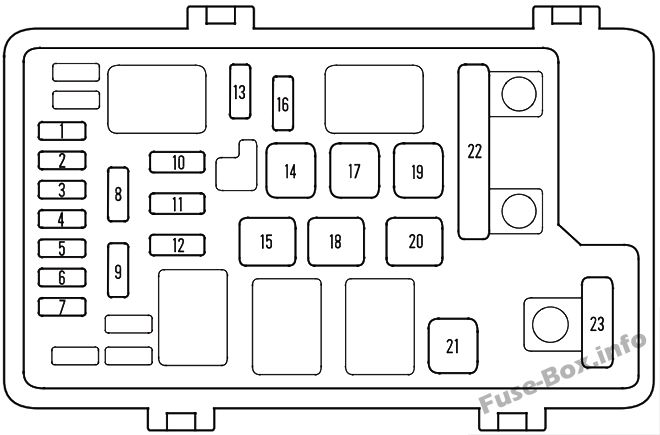

Моторный отсек, основной блок предохранителей
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 10 A | Левая фара ближнего света |
| 2 | 30 A | Катушка заднего антиобледенителя |
| 3 | 10 A | Левая фара дальнего света |
| 4 | 15 A | Маленькие огни |
| 5 | 10 A | Правая фара ближнего света |
| 6 | 10 A | Правая фара дальнего света |
| 7 | 7,5 А | Резервное копирование |
| 8 | 15 A | ЭБУ FI |
| 9 | 30 A | Вентилятор конденсатора |
| 10 | — | Не используется |
| 11 | 30 A | Охлаждающий вентилятор |
| 12 | 7,5 А | MG сцепление |
| 13 | 20 A | Рог, стоп |
| 14 | 30 A | Дефростер |
| 15 | 40 A | Резервное копирование |
| 16 | 15 A | Опасность |
| 17 | 30 A | ВСА Мотор |
| 18 | 30 A | VSA |
| 19 | 30 A | Опция 1 |
| 20 | 40 A | Вариант 2 |
| 21 | 40 A | Двигатель нагревателя |
| 22 | 70 A | + Б КАК Ж/Б |
| 22 | 120 А | Батарея |
| 23 | 50 A | + B ИГИ Главная |
| 23 | 40 A | Стеклоподъемник |

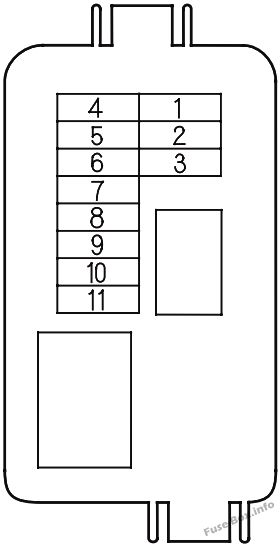

Моторный отсек, вторичный блок предохранителей
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | — | Не используется |
| 2 | 40 A | Левая сдвижная дверь с электроприводом (при наличии) |
| 3 | 40 A | Правая сдвижная дверь с электроприводом (при наличии) |
| 4 | 40 A | Задняя дверь с электроприводом (при наличии) |
| 5 | 20 A | Премиум |
| 6 | 20 A | инвертор переменного тока |
| 7 | 10 A | Передняя противотуманная фара (при наличии) |
| 8 | 10 A | ACM |
| 9 | 7,5 А | TPMS (при наличии) |
| 10 | — | Не используется |
| 11 | 7,5 А | Задняя развлекательная система (при наличии) |
2006
Пассажирский салон, сторона водителя
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | — | Не используется |
| 2 | 15 A | Катушка ИГ |
| 3 | 10 A | Дневные ходовые огни (канадские модели) |
| 4 | 15 A | LAF |
| 5 | 7,5 А | Радио |
| 6 | 7,5 А | Внутреннее освещение |
| 7 | — | Не используется |
| 8 | 20 A | Замок |
| 9 | 15 A | Передняя розетка для аксессуаров |
| 10 | 7,5 А | OPDS |
| 11 | 30 A | ИГ, стеклоочиститель |
| 12 | 15 A | Задняя розетка для аксессуаров |
| 13 | 20 A | Доводчик левой сдвижной двери с электроприводом (при наличии) |
| 14 | 20 A | Сиденье с электроприводом Dr. Slide Slide (при наличии) |
| 15 | 20 A | Педали ADJ (при наличии) |
| 16 | 20 A | Откидывание сиденья с электроприводом Dr (при наличии) |
| 17 | 20 A | Доводчик задней двери с электроприводом (при наличии) |
| 18 | 15 A | ИГАКГ |
| 19 | 15 A | ИГ топливный насос |
| 20 | 10 A | IG Шайба |
| 21 | 7,5 А | IG-метр |
| 22 | 10 A | ИГ СРС |
| 23 | 7,5 А | IGP |
| 24 | 20 A | Левое заднее стекло |
| 25 | 20 A | Правое заднее стекло |
| 26 | 20 A | Пассажирское окно |
| 27 | 20 A | Окно водителя |
| 28 | 20 A | Люк |
| 29 | — | Не используется |
| 30 | 10 A | ИГ ВАК |
| 31 | — | Не используется |
| 32 | 10 A | ACC |
| 33 | 7,5 А | Вариант HAC |
Пассажирский салон, сторона пассажира
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 30 A | Задний вентилятор |
| 2 | — | Не используется |
| 3 | 15 A | DBW |
| 4 | 20 A | Замок |
| 5 | — | Не используется |
| 6 | 15 A | Сиденье с подогревом |
| 7 | 7,5 А | Приборная доска |
| 8 | 20 A | Правая сдвижная дверь с электроприводом (при наличии) |
| 9 | 15 A | Передние розетки для аксессуаров |
Моторный отсек, основной блок предохранителей
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 10 A | Левая фара ближнего света |
| 2 | 30 A | Катушка заднего антиобледенителя |
| 3 | 10 A | Левая фара дальнего света |
| 4 | 15 A | Маленькие огни |
| 5 | 10 A | Правая фара ближнего света |
| 6 | 10 A | Правая фара дальнего света |
| 7 | 7,5 А | Резервное копирование |
| 8 | 15 A | ЭБУ FI |
| 9 | 30 A | Вентилятор конденсатора |
| 10 | — | Не используется |
| 11 | 30 A | Охлаждающий вентилятор |
| 12 | 7,5 А | MG сцепление |
| 13 | 20 A | Рог, стоп |
| 14 | 30 A | Дефростер |
| 15 | 40 A | Резервное копирование |
| 16 | 15 A | Опасность |
| 17 | 30 A | ВСА Мотор |
| 18 | 30 A | VSA |
| 19 | 30 A | Опция 1 |
| 20 | 40 A | Вариант 2 |
| 21 | 40 A | Двигатель нагревателя |
| 22 | 70 A | + Б КАК Ж/Б |
| 22 | 120 А | Батарея |
| 23 | 50 A | + B ИГИ Главная |
| 23 | 40 A | Стеклоподъемник |
Моторный отсек, вторичный блок предохранителей
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | — | Не используется |
| 2 | 40 A | Левая сдвижная дверь с электроприводом (при наличии) |
| 3 | 40 A | Правая сдвижная дверь с электроприводом (при наличии) |
| 4 | 40 A | Задняя дверь с электроприводом (при наличии) |
| 5 | 20 A | Премиум |
| 6 | 20 A | инвертор переменного тока |
| 7 | 10 A | Передняя противотуманная фара (при наличии) |
| 8 | 10 A | ACM |
| 9 | 7,5 А | TPMS (при наличии) |
| 10 | — | Не используется |
| 11 | 7,5 А | Задняя развлекательная система (при наличии) |
2007, 2008, 2009, 2010
Пассажирский салон, сторона водителя
Сторона водителя, верхняя часть
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 7,5 А | TPMS |
| 2 | 15 A | Катушка ИГ |
| 3 | 10 A | Дневной ходовой свет |
| 4 | 15 A | LAF |
| 5 | 10 A | Радио |
| 6 | 7,5 А | Внутреннее освещение |
| 7 | 7,5 А | Резервное копирование |
| 8 | — | Не используется |
| 9 | 15 A | Передняя розетка для аксессуаров |
| 10 | 7,5 А | OPDS |
| 11 | 30 A | стеклоочиститель |
| 12 | 15 A | Задняя розетка для аксессуаров |
| 13 | 20 A | Доводчик левой сдвижной двери с электроприводом (дополнительно) |
| 14 | 20 A | Слайдер сиденья водителя с электроприводом (опция) |
| 15 | 20 A | Регулировка положения педали (дополнительно) |
| 16 | 20 A | Откидывание сиденья с электроприводом Dr (опционально) |
| 17 | 20 A | Доводчик задней двери с электроприводом (опционально) |
| 18 | 15 A | ИГАКГ |
| 19 | 15 A | ИГ топливный насос |
| 20 | 10 A | IG Шайба |
| 21 | 7,5 А | IG-метр |
| 22 | 10 A | ИГ СРС |
| 23 | 7,5 А | IGP |
| 24 | 20 A | Левый задний электростеклоподъемник |
| 25 | 20 A | Задний правый стеклоподъемник |
| 26 | 20 A | Электростеклоподъемник пассажира |
| 27 | 20 A | Стеклоподъемник водителя |
| 28 | 20 A | Люк (опционально) |
| 29 | — | Не используется |
| 30 | 10 A | ИГ ВАК |
| 31 | 15 A | ИГ СОЛ |
| 32 | 10 A | ACC |
| 33 | 7,5 А | ВАК ОП |
| Верхняя зона: | ||
| 1 | 7,5 А | STS |
Пассажирский салон, сторона пассажира
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 30 A | Задний вентилятор |
| 2 | — | Не используется |
| 3 | 15 A | DBW |
| 4 | 20 A | Замок |
| 5 | — | Не используется |
| 6 | 15 A | Сиденье с подогревом (опционально) |
| 7 | 7,5 А | Приборная доска |
| 8 | 20 A | Доводчик правой сдвижной двери с электроприводом (дополнительно) |
| 9 | — | Не используется |
Моторный отсек, основной блок предохранителей
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 10 A | Левая фара ближнего света |
| 2 | 30 A | Катушка заднего антиобледенителя |
| 3 | 10 A | Левая фара дальнего света |
| 4 | 15 A | Маленькие огни |
| 5 | 10 A | Правая фара дальнего света |
| 6 | 10 A | Правая фара ближнего света |
| 7 | 7,5 А | Резервное копирование |
| 8 | 15 A | ЭБУ FI (PCM) |
| 9 | 30 A | Вентилятор конденсатора |
| 10 | — | Не используется |
| 11 | 30 A | Охлаждающий вентилятор |
| 12 | 7,5 А | MG сцепление |
| 13 | 20 A | Рог, стоп |
| 14 | 30 A | Задний антиобледенитель |
| 15 | 40 A | Резервное копирование, АКК |
| 16 | 15 A | Опасность |
| 17 | 30 A | ВСА Мотор |
| 18 | 30 A | VSA |
| 19 | 30 A | Опция 1 |
| 20 | 40 A | Вариант 2 |
| 21 | 40 A | Двигатель нагревателя |
| 22 | 70 A | Блок предохранителей со стороны пассажира |
| 22 | 120 А | Батарея |
| 23 | 50 A | IG1 Основной |
| 23 | 50 A | Электрические стеклоподъемники |
| 23 | 40 A | Электрические стеклоподъемники (Для некоторых типов) |
Моторный отсек, вторичный блок предохранителей
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | — | Не используется |
| 2 | 40 A | Левая сдвижная дверь с электроприводом (дополнительно) |
| 3 | 40 A | Правая сдвижная дверь с электроприводом (дополнительно) |
| 4 | 40 A | Задняя дверь с электроприводом (опционально) |
| 5 | 20 A | Премиум |
| 6 | 20 A | инвертор переменного тока |
| 7 | 20 A | Противотуманные фары (опционально) |
| 8 | 10 A | ACM |
| 9 | 20 A | Сиденье с электроприводом AS (опционально) |
| 10 | 20 A | Регулировка наклона сиденья с электроприводом AS (опция) |
| 11 | 7,5 А | Задняя развлекательная система (дополнительно) |
