Предохранители и реле Honda Odyssey (RL5, 2011-2017)
Схемы относятся к указанным годам и вариантам Honda Odyssey (RL5, 2011-2017). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Honda.
Расположение предохранителей Honda Odyssey 2011-2017 гг.
Предохранители прикуривателя (розетка) в Honda Odyssey Это предохранители № 14 (задняя розетка), № 15 (передняя розетка (при наличии)) и № 27 (передняя розетка) в блоке предохранителей на приборной панели со стороны пассажира.
Оглавление
Расположение блока предохранителей
Расположение предохранителей показано на крышках или на наклейках блока предохранителей.

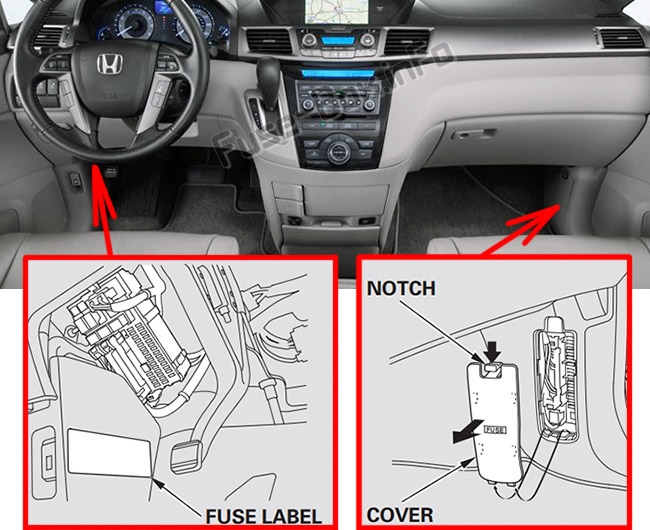

Пассажирский салон
Блок предохранителей в салоне со стороны водителя находится под приборной панелью со стороны водителя.
Блок предохранителей в салоне со стороны пассажира находится под приборной панелью(Нажмите на язычок и сдвиньте крышку вверх, чтобы снять ее).

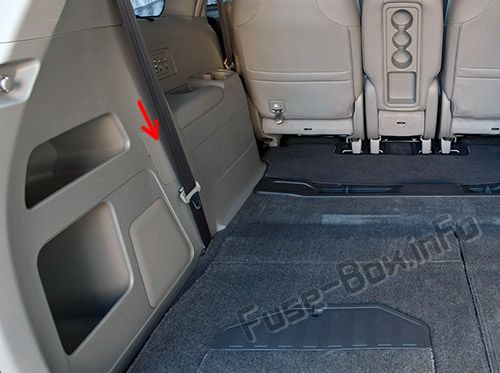

Задний блок предохранителей находится слева от грузового отсека.

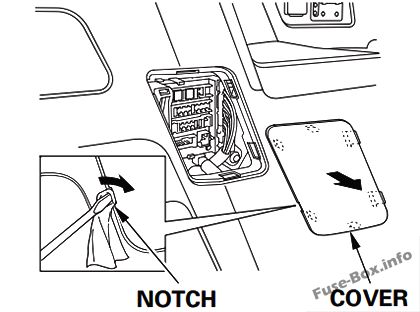

Поместите ткань на край крышки, чтобы не поцарапать ее, затем снимите ее, осторожно поддев небольшой плоской отверткой в выемке на ее среднем крае.

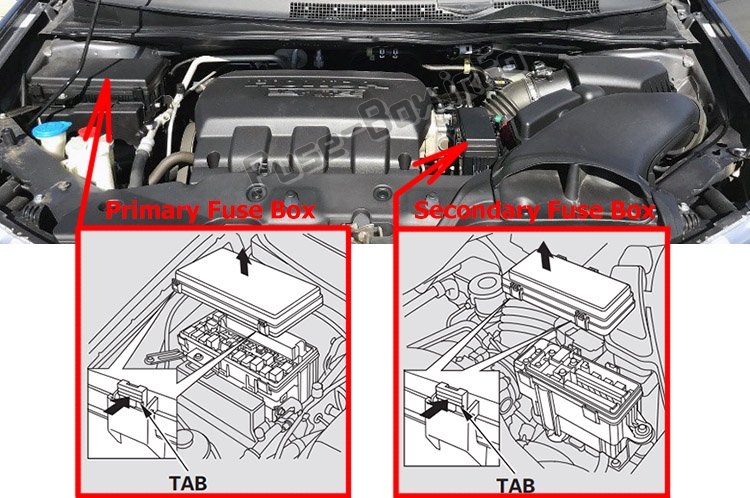

Моторного отсека
Основной блок предохранителей под капотом находится со стороны пассажира, рядом с бачком омывателя ветрового стекла.
Вторичный блок предохранителей находится рядом с батареей.
Схемы блока предохранителей
2011, 2012, 2013

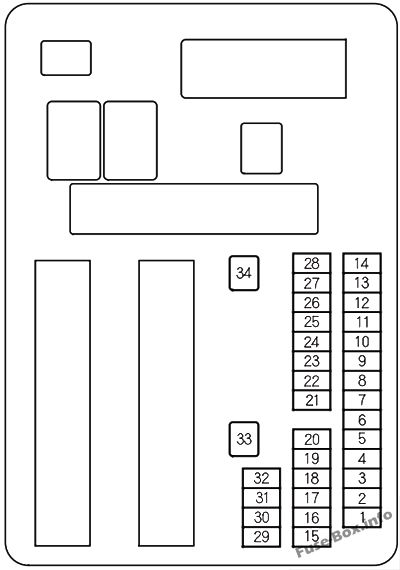

Пассажирский салон, сторона водителя
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 7,5 А | Электродвигатель дверного замка 1 (замок) |
| 2 | 7,5 А | Электродвигатель дверного замка 2 (замок) |
| 3 | 7,5 А | Электродвигатель замка двери водителя (замок) |
| 4 | 7,5 А | Электродвигатель дверного замка 1 (отпирание) |
| 5 | 7,5 А | Электродвигатель дверного замка 2 (отпирание) |
| 6 | 7,5 А | Разблокировка двери водителя |
| 7 | 20 A | Дверной замок Основной |
| 8 | — | Не используется |
| 9 | 20 A | Доводчик двери с электроприводом со стороны водителя (при наличии) |
| 10 | 15 A | Задний блок предохранителей |
| 11 | 7,5 А | метр |
| 12 | 20 A | Основной блок предохранителей под капотом |
| 13 | 7,5 А | Аксессуар |
| 14 | 7,5 А | STS |
| 15 | 20 A | Сдвижное сиденье водителя с электроприводом |
| 16 | 20 A | Люк (при наличии) |
| 17 | 20 A | Задний левый стеклоподъемник |
| 18 | — | — |
| 19 | 20 A | Стеклоподъемник водителя |
| 20 | — | — |
| 21 | 20 A | Топливный насос |
| 22 | 15 A | Блок предохранителей со стороны пассажира |
| 23 | 7,5 А | VSA |
| 24 | 7,5 А | АКГ АС |
| 25 | 7,5 А | STRLD |
| 26 | 7,5 А | HAC |
| 27 | 7,5 А | DRL |
| 28 | 7,5 А | Блокировка ключа АКК |
| 29 | 7,5 А | Сиденье водителя с электроприводом (при наличии), поясничная опора |
| 30 | 7,5 А | TPMS |
| 31 | — | — |
| 32 | 20 A | Сиденье водителя с электроприводом наклона |
| 33 | 40 A | Электродвигатель сдвижной двери со стороны водителя (при наличии) |
| 34 | — | — |

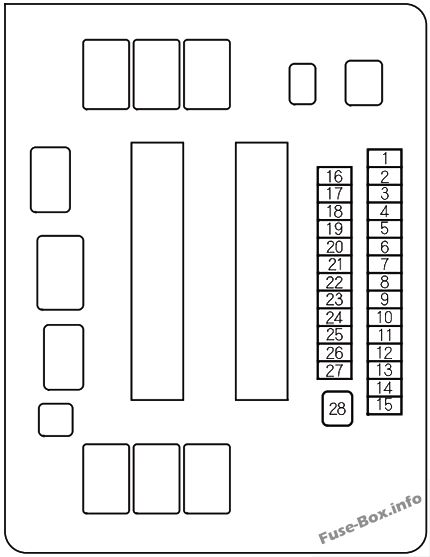

Пассажирский салон, сторона пассажира
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 30 A | Усилитель премиум-класса (при наличии) |
| 2 | 20 A | Задний правый стеклоподъемник |
| 3 | 10 A | ACM |
| 4 | — | — |
| 5 | 20 A | Подогрев сидений (при наличии) |
| 6 | — | — |
| 7 | 20 A | Сдвижное сиденье переднего пассажира с электроприводом (при наличии) |
| 8 | 20 A | Регулировка наклона сиденья переднего пассажира с электроприводом (при наличии) |
| 9 | — | — |
| 10 | — | — |
| 11 | — | — |
| 12 | — | — |
| 13 | 20 A | Доводчик двери с электроприводом со стороны пассажира (при наличии) |
| 14 | 15 A | Задняя розетка для аксессуаров |
| 15 | 15 A | Передняя розетка для аксессуаров (при наличии) |
| 16 | — | — |
| 17 | — | — |
| 18 | 20 A | Стеклоподъемник переднего пассажира |
| 19 | 10 A | SRS |
| 20 | 7,5 А | ЭБУ КАК |
| 21 | 7,5 А | Фара с автоматическим выравниванием (при наличии) |
| 22 | — | — |
| 23 | 7,5 А | OPDS |
| 24 | — | — |
| 25 | 7,5 А | Подсветка приборной панели |
| 26 | — | — |
| 27 | 15 A | Передняя розетка для аксессуаров |
| 28 | — | — |

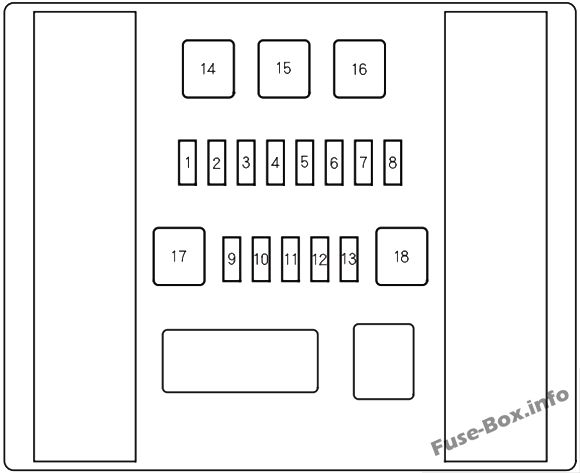

Задний блок предохранителей
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 20 A | Доводчик задней двери с электроприводом (при наличии) |
| 2 | — | Не используется |
| 3 | — | — |
| 4 | 10 A | Задняя дверь (при наличии) |
| 5 | 7,5 А | Замок задней левой двери |
| 6 | — | — |
| 7 | — | — |
| 8 | — | Не используется |
| 9 | — | Не используется |
| 10 | — | Не используется |
| 11 | — | Не используется |
| 12 | 10 A | Задний стеклоочиститель |
| 13 | 7,5 А | ЭБУ РР |
| 14 | 40 A | Электродвигатель задней двери (при наличии) |
| 15 | 30 A | Инвертор переменного тока (при наличии) |
| 16 | — | — |
| 17 | — | — |
| 18 | — | — |

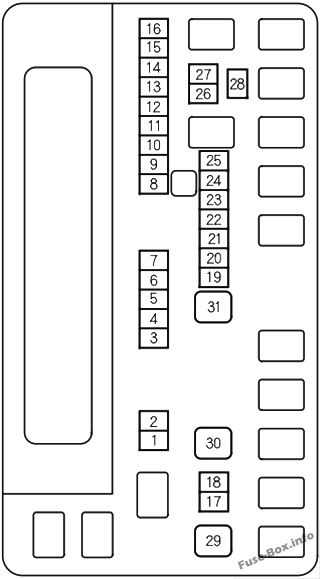

Моторный отсек, основной блок предохранителей
Могут различаться модели для разных рынков
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | — | — |
| 2 | — | — |
| 3 | 15 A | АЧГ FR |
| 4 | 15 A | Шайба |
| 5 | 7,5 А | ВБСОЛ |
| 6 | 7,5 А | ЭБУ ФР |
| 7 | — | — |
| 8 | 15 A | FI Sub |
| 9 | 15 A | DBW |
| 10 | 15 A | ФИ Главная |
| 11 | 15 A | Катушка зажигания |
| 12 | — | — |
| 13 | 7,5 А | ЭБУ FI (доступно не на всех моделях) |
| 14 | — | — |
| 15 | 20 A | Радио |
| 16 | 10 A | Резервное копирование |
| 17 | 7,5 А | MG сцепление |
| 18 | 20 A | Передние противотуманные фары (при наличии) |
| 19 | — | — |
| 20 | 10 A | Дальний свет правой фары |
| 21 | — | — |
| 22 | 10 A | Маленькие огни |
| 23 | — | — |
| 24 | 10 A | Дальний свет левой фары |
| 25 | — | — |
| 26 | 15 A | Ближний свет правой фары |
| 27 | 15 A | Ближний свет левой фары |
| 28 | 7,5 А | Уровень масла IGPS |
| 29 | 30 A | Охлаждающий вентилятор |
| 30 | 30 A | Дополнительный вентилятор |
| 31 | 30 A | Стеклоочиститель Главный |

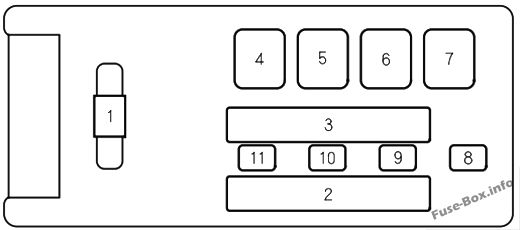

Моторный отсек, вторичный блок предохранителей
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 125 А | Батарея |
| 2-1 | 60 A | Главный вентилятор |
| 2-2 | 50 A | Блок предохранителей со стороны пассажира 2 |
| 2-3 | 30 A | Задний вентилятор |
| 2-4 | 30 A | ФИ Главная |
| 2-5 | 40 A | ВСА Мотор |
| 2-6 | 30 A | Стоп и звуковой сигнал, опасность |
| 2-7 | 30 A | ВСА ФСР |
| 2-8 | 30 A | Система управления батареями Главная |
| 3-1 | 50 A | Блок предохранителей со стороны водителя 2 |
| 3-2 | 50 A | IG1 Основной |
| 3-3 | 60 A | Задний блок предохранителей 1 |
| 3-4 | 50 A | Блок предохранителей со стороны пассажира 1 |
| 3-5 | 50 A | Блок предохранителей со стороны водителя 1 |
| 3-6 | 60 A | Основной блок предохранителей под капотом |
| 3-7 | 40 A | Передний вентилятор |
| 3-8 | 40 A | Электродвигатель сдвижной двери со стороны пассажира (при наличии) |
| 4 | — | — |
| 5 | — | — |
| 6 | 40 A | Обогрев заднего стекла |
| 7 | — | — |
| 8 | 7,5 А | Система управления батареями |
| 9 | 20 A | Стоп и звуковой сигнал |
| 10 | 15 A | Опасность |
| 11 | 7,5 А | Внутреннее освещение |
2014, 2015, 2016, 2017
Назначение предохранителей в салоне со стороны водителя (2014, 2015, 2016, 2017)
| № | Цепь защищена | Amps |
|---|---|---|
| 1 | Замок двери переднего пассажира | 7,5 А |
| 2 | Замок двери заднего пассажира | 7,5 А |
| 3 | Замок двери водителя | 7,5 А |
| 4 | Разблокировка двери переднего пассажира | 7,5 А |
| 5 | Отпирание двери заднего пассажира | 7,5 А |
| 6 | Разблокировка двери водителя | 7,5 А |
| 7 | Дверной замок Основной | 20 A |
| 8 | Опция FI AC (дополнительно) | 10 A |
| 9 | Доводчик сдвижной двери с электроприводом со стороны водителя (опция) | (20 А) |
| 10 | Задний блок предохранителей | 15 A |
| 11 | метр | 7,5 А |
| 12 | Блок предохранителей в моторном отсеке (со стороны пассажира) | 20 A |
| 13 | Аксессуар | 7,5 А |
| 14 | СТС (опционально) | 7,5 А |
| 15 | Сдвижное сиденье водителя с электроприводом | 20 A |
| 16 | Люк (опционально) | (20 А) |
| 17 | Задний стеклоподъемник со стороны водителя | 20 A |
| 18 | Система Smart Entry (опционально) | (10 А) |
| 19 | Стеклоподъемник водителя | 20 A |
| 20 | - | - |
| 21 | Топливный насос | 20 A |
| 22 | Блок предохранителей со стороны пассажира | 15 A |
| 23 | VSA | 7,5 А |
| 24 | АКГ АС | 7,5 А |
| 25 | STRLD | 7,5 А |
| 26 | HAC | 7,5 А |
| 27 | DRL | (7,5 А) |
| 28 | Блокировка ключа АКК | 7,5 А |
| 29 | Поясничная опора водительского сиденья с электроприводом (опция) | (7,5 А) |
| 30 | TPMS | 7,5 А |
| 31 | - | - |
| 32 | Сиденье водителя с электроприводом наклона | 20 A |
| 33 | Электродвигатель сдвижной двери со стороны водителя (дополнительно) | (40 А) |
| 34 | - | - |
Назначение предохранителей в салоне со стороны пассажира (2014, 2015, 2016, 2017)
| № | Цепь защищена | Amps |
|---|---|---|
| 1 | Усилитель премиум-класса (опционально) | (30 А) |
| 2 | Стеклоподъемник со стороны заднего пассажира | 20 A |
| 3 | ACM | 10 A |
| 4 | - | - |
| 5 | Подогрев сидений (дополнительно) | (15 А) |
| 6 | - | - |
| 7 | Сдвижное сиденье переднего пассажира с электроприводом | (20 А) |
| 8 | Сиденье переднего пассажира с электроприводом наклона | (20 А) |
| 9 | - | - |
| 10 | - | - |
| 11 | - | - |
| 12 | - | - |
| 13 | Доводчик сдвижной двери со стороны пассажира с электроприводом (опция) | (20 А) |
| 14 | Задняя розетка для аксессуаров | 15 A |
| 15 | - | - |
| 16 | - | - |
| 17 | - | - |
| 18 | Стеклоподъемник переднего пассажира | 20 A |
| 19 | SRS | 10 A |
| 20 | ЭБУ КАК | 7,5 А |
| 21 | Регулятор фар (дополнительно) | (7,5 А) |
| 22 | - | - |
| 23 | OPDS (необязательно) | (7,5 А) |
| 24 | OPDS (необязательно) | (7,5 А) |
| 25 | Освещение (Интерьер) | 7,5 А |
| 26 | - | - |
| 27 | Передняя розетка для аксессуаров | 15 A |
| 28 | - | - |
Назначение предохранителей в заднем блоке предохранителей (2014, 2015, 2016, 2017)
| № | Цепь защищена | Amps |
|---|---|---|
| 1 | Доводчик задней двери с электроприводом (опционально) | (20 А) |
| 2 | Маленький фонарь прицепа (опционально) | (7,5 А) |
| 3 | - | - |
| 4 | Задняя дверь (опционально) | (10 А) |
| 5 | Замок задней двери со стороны водителя | 7,5 А |
| 6 | - | - |
| 7 | - | - |
| 8 | Трейлер (необязательно) | (10 А) |
| 9 | Зарядка прицепа (опционально) | (20 А) |
| 10 | Подсветка прицепа (дополнительно) | (7,5 А) |
| 11 | Опасность прицепа (опционально) | (7,5 А) |
| 12 | Задний стеклоочиститель | 10 A |
| 13 | ЭБУ РР | 7,5 А |
| 14 | Мотор задней двери с электроприводом (дополнительно) | (40 А) |
| 15 | Инвертор переменного тока (дополнительно) | (30 А) |
| 16 | - | - |
| 17 | - | - |
| 18 | - | - |
Назначение предохранителей в моторном отсеке, основной блок предохранителей (2014, 2015, 2016, 2017)
| № | Цепь защищена | Amps |
|---|---|---|
| 1 | - | - |
| 2 | - | - |
| 3 | АЧГ FR | 15 A |
| 4 | Шайба | 15 A |
| 5 | ВБ СОЛ | 7,5 А |
| 6 | ЭБУ ФР | 7,5 А |
| 7 | - | - |
| 8 | FI Sub | 15 A |
| 9 | DBW | 15 A |
| 10 | ФИ Главная | 15 A |
| 11 | Катушка зажигания | 15 A |
| 12 | - | - |
| 13 | - | - |
| 14 | - | - |
| 15 | Радио | 20 A |
| 16 | Резервное копирование | 10 A |
| 17 | MG сцепление | 7,5 А |
| 18 | Передние противотуманные фары (дополнительно) | (20 А) |
| 19 | - | - |
| 20 | Дальний свет правой фары | 10 A |
| 21 | - | - |
| 22 | Маленькие огни | 10 A |
| 23 | - | - |
| 24 | Дальний свет левой фары | 10 A |
| 25 | - | - |
| 26 | Ближний свет правой фары | 15 A |
| 27 | Ближний свет левой фары | 15 A |
| 28 | Уровень масла | 7,5 А |
| 29 | Главный вентилятор | 30 A |
| 30 | Дополнительный вентилятор | 30 A |
| 31 | Стеклоочиститель Главный | 30 A |
Назначение предохранителей в моторном отсеке, дополнительный блок предохранителей (2014, 2015, 2016, 2017)
| № | Цепь защищена | Amps |
|---|---|---|
| 1 | Главный предохранитель | 125 А |
| 2-1 | Главный вентилятор | 60 A |
| 2-2 | Блок предохранителей со стороны пассажира 2 | 50 A |
| 2-3 | HondaVAC (опционально) | (60 А) |
| 2-4 | Внутреннее освещение, ФИ Главная | 30 A |
| 2-5 | Стоп и звуковой сигнал, опасность | 30 A |
| 2-6 | Задний вентилятор, система управления батареями | 30 A |
| 2-7 | ВСА ФСР | 30 A |
| 2-8 | ВСА Мотор | 40 A |
| 3-1 | Блок предохранителей со стороны водителя 2 | 50 A |
| 3-2 | IG1 Основной (Модели без интеллектуальной системы входа) | 50 A |
| 3-2 | Стартер (Модели с интеллектуальной системой входа) | 40 A |
| 3-3 | Задний блок предохранителей 1 | 60 A |
| 3-4 | Блок предохранителей со стороны пассажира 1 | 50 A |
| 3-5 | Блок предохранителей со стороны водителя 1 | 50 A |
| 3-6 | Блок предохранителей в моторном отсеке (со стороны пассажира) Главный | 60 A |
| 3-7 | Электродвигатель сдвижной двери со стороны пассажира (дополнительно) | (40 А) |
| 3-8 | Передний вентилятор | 40 A |
| 4 | Задний антиобледенитель | 40 A |
| 5 | - | - |
| 6 | IG Main 2 (опционально) | 30 A |
| 7 | IG Main 1 (опционально) | 30 A |
| 8 | Система управления батареями | 7,5 А |
| 9 | Стоп и звуковой сигнал | 20 A |
| 10 | Опасность | 15 A |
| 11 | Внутреннее освещение | 7,5 А |
Дополнительная информация: Honda Odyssey (RL5, 2011-2017)
Минимальное техническое обслуживание и эффективная работа являются главными атрибутами автомобилей Honda. Honda Odyssey четвертого поколения — лучший пример обоих качеств. Он поставляется с более широким мальчиком, измененным стилем и более низкой линией крыши. Одиссея четвертого поколения длиннее своих предшественников на незначительное измерение. Шасси автомобиля также изготовлено из высококачественной стали, что обеспечивает жесткость при минимальных повреждениях.
Honda Odyssey: четвертое поколение
Эта модель имеет несколько уровней отделки салона, которые оснащены особыми функциями, которые имеют значение. Различные уровни отделки салона: LX, EX, EX-L, Touring и Touring Elite. Что касается информационно-развлекательных и дополнительных функций, эта модель оснащена аудиосистемой мощностью 650 Вт с 12 динамиками, спутниковым GPS с голосовым управлением и системой навигации с жестким диском с XM NavTraffic, внешним входом HDMI, большим 16,2-дюймовым разделенным экраном сзади. DVD-развлекательная система сиденья, кондиционер, съемная центральная консоль первого ряда и новое рулевое колесо.
Инновационные функции, такие как камера LaneWatch, система мониторинга слепых зон, предупреждение о лобовом столкновении и предупреждение о выходе из полосы движения (LDW), обеспечивают водителю максимальную безопасность и контроль. Кроме того, IIHS показал самый низкий уровень смертности в результате несчастных случаев. Если кто-то ищет автомобиль с оптимальными характеристиками безопасности, то это лучший из всех. Оценки этого автомобиля делают его вполне подходящим, поскольку он получает пять из пяти звезд в целом, передний водитель, передний пассажир, боковой водитель, боковой пассажир, боковые характеристики безопасности водителя. Четыре звезды в опрокидывании этого автомобиля делают его пригодным для любой местности.
Безопасность является одним из основных атрибутов этой модели, которую обеспечивает Honda. Помимо производительности, когда покупатель получает оптимальную безопасность, это делает автомобиль полностью заслуживающим доверия, Honda Odyssey входит в число таких автомобилей.
