Предохранители и реле Honda Odyssey (2018-2019..)

Схемы относятся к указанным годам и вариантам Honda Odyssey (2018-2019..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Honda.

Расположение предохранителей Honda Odyssey 2018-2019…

Предохранители прикуривателя (розетка) в Honda Odyssey являются предохранитель № 22 (передняя розетка) в блоке предохранителей A приборной панели, предохранитель № 21 (дополнительный разъем питания 3-го ряда) в блоке предохранителей B приборной панели и предохранитель № 4 (дополнительный разъем питания в багажном отделении) в Задний блок предохранителей.

Оглавление

Расположение блока предохранителей

Пассажирский салон

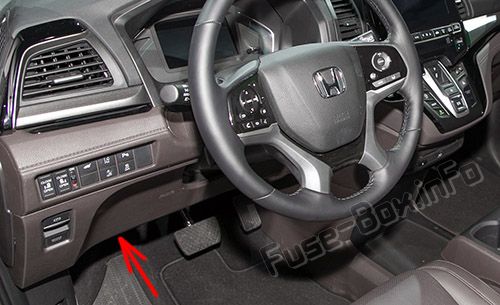

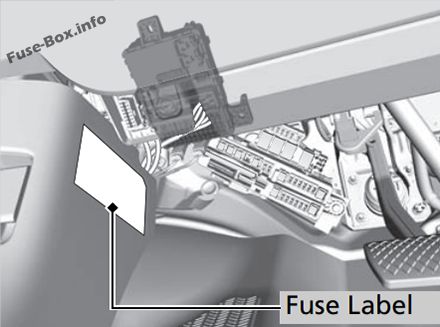

Блоки предохранителей в салоне расположены под приборной панелью со стороны водителя.
Расположение предохранителей указано на этикетке на боковой панели. Пассажирский салон

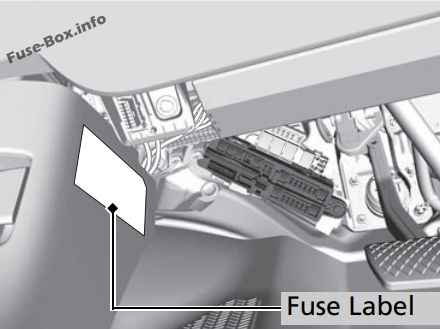

Блок предохранителей А
Пассажирский салон

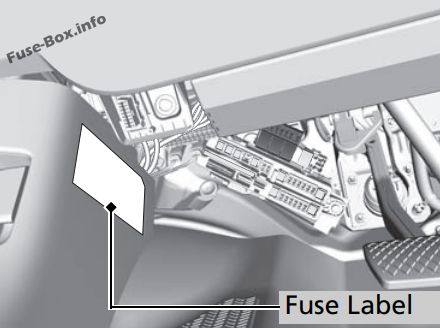

Блок предохранителей В
Пассажирский салон

Блок предохранителей С (доступно не на всех моделях)
Пассажирский салон

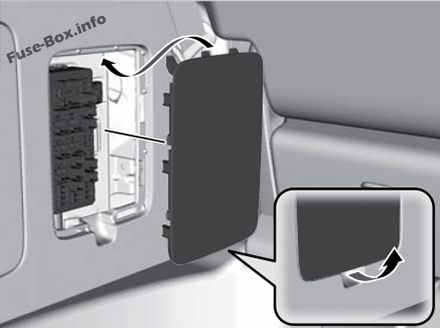

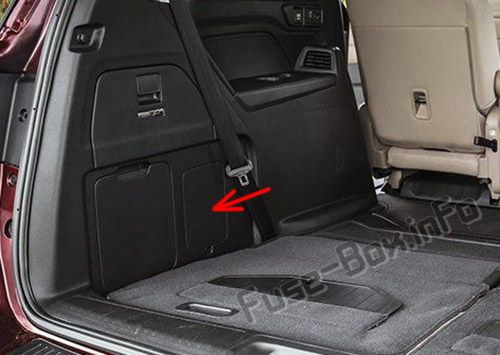

Блок предохранителей в задней части салона

Расположен с левой стороны грузового отсека. Блок предохранителей в задней части салона

Расположение предохранителей показано на крышке блока предохранителей.
Блок предохранителей в задней части салона

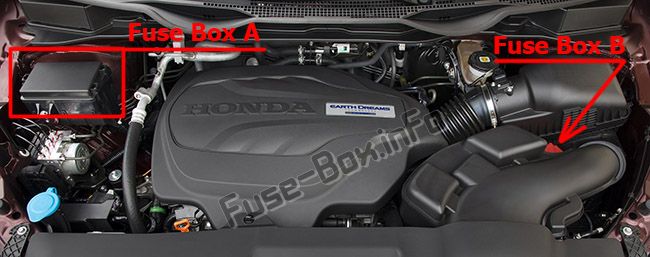

Моторного отсека

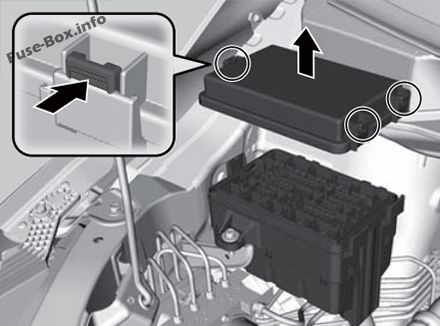

Блок предохранителей А
Расположен в задней части моторного отсека с правой стороны.
Расположение предохранителей показано на крышке блока предохранителей.

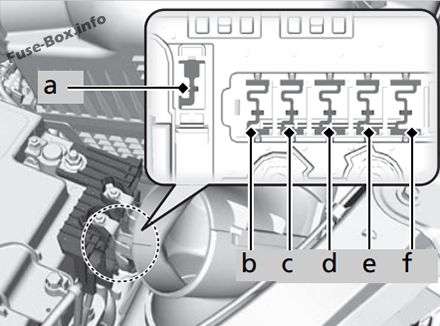

Блок предохранителей В

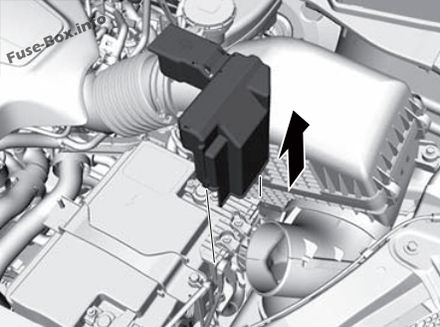

Вторичный блок предохранителей расположен на аккумуляторе.
Снимите кожух моторного отсека и воздухозаборник, снимите кожух на клемме +.

Моторного отсека

2018, 2019

Назначение предохранителей в салоне, Блок предохранителей А (2018, 2019)

№	Цепь защищена	Amps
1	метр	10 A
2	Стартер (дополнительно)	(10 А)
3	Вариант	10 A
4	—	—
5	—	—
6	Люк (опционально)	(20 А)
7	—	—
8	Задний блок предохранителей	10 A
9	IG1 Фронт	15 A
10	Замок двери заднего пассажира	10 A
11	Замок двери водителя	10 A
12	Замок двери переднего пассажира	10 A
13	Разблокировка двери переднего пассажира	10 A
14	Разблокировка двери водителя	(10 А)
15	Задний стеклоочиститель	10 A
16	УМНАЯ	10 A
17	Сиденье водителя с электроприводом наклона	20 A
18	Рулевое колесо с подогревом (опционально)	(10 А)
19	Сиденье переднего пассажира с электроприводом наклона	20 A
20	SRS	10 A
21	Топливный насос	20 A
22	Передняя розетка для аксессуаров	20 A
23	Дальний свет левой фары	10 A
24	Дальний свет правой фары	10 A
25	Стеклоподъемник водителя	20 A
26	Отпирание двери заднего пассажира	10 A
27	ACC	10 A
28	SRS2	10 A
29	Поясничная опора водительского сиденья с электроприводом (опция)	(10 А)
30	Сдвижное сиденье переднего пассажира с электроприводом	20 A
31	Сдвижное сиденье водителя с электроприводом	20 A
32	Замок задней двери (дополнительно)	(10 А)
33	—	—
34	ACG	15 A
35	DRL	10 A
36	A/C	10 A
37	Радио	20 А (модели с цветной аудиосистемой) 15 А (Модели без цветной аудиосистемы)
38	Дверной замок Основной	20 A
39	Стеклоподъемник переднего пассажира	20 A

Назначение предохранителей в салоне, Блок предохранителей B (2018, 2019)

№	Цепь защищена	Amps
1	DC/DC2	(30 А)
1	DC/DC1	(30 А)
1	—	—
1	Блок предохранителей Main1	50 A
1	Блок предохранителей Main2	50 A
1	Задний блок предохранителей Main1	50 A
1	Задний блок предохранителей Main2	50 A
1	Вакуум (опционально)	(60 А)
2	ИГ Майнл	30 A
3	Розетка переменного тока	(30 А)
4	ИГ Main2	30 A
5	—	—
6	Задний вентилятор	30 A
7	Аудио усилитель 2 (дополнительно)	(20 А)
8	Аудио усилитель 1 (дополнительно)	(20 А)
9	Задний обогреватель	40 A
10	—	—
11	Обогрев лобового стекла (опционально)	(15 А)
12	BMS	5 A
13	Аудио усилитель 3 (дополнительно)	(30 А)
14	—	—
15	—	—
16	ВСА Мотор	40 A
17	Передний вентилятор	40 A
18	—	—
19	Horn	10 A
20	—	—
21	Розетка для аксессуаров 3-го ряда (дополнительно)	(20 А)
22	Сдвиг по проводам	10 A
23	VBUM	10 A
24	VSA	40 A

Назначение предохранителей в салоне, Блок предохранителей C (2018, 2019)

№	Цепь защищена	Amps
a	метр	(10 А)
b	VSA	(10 А)
c	ACG	(10 А)
d	Модуль управления кузовом	(10 А)
e	—	—
f	Резервное копирование	(10 А)
g	ACC	(10 А)

Назначение предохранителей в заднем блоке предохранителей (2018, 2019)

№	Цепь защищена	Amps
1	Замок задней двери со стороны водителя	10 A
2	Доводчик сдвижной двери со стороны пассажира с электроприводом (опция)	(20 А)
3	Электропривод доводчика задней двери (дополнительно)	(20 А)
4	Розетка для принадлежностей в багажном отделении	20 A
5	Дверца топливного бака	10 A
6	—	—
7	Доводчик сдвижной двери с электроприводом со стороны водителя (опция)	(20 А)
8	—	—
9	—	—
10	—	—
11	—	—
12	—	—
13	—	—
14	Электродвигатель сдвижной двери со стороны пассажира (дополнительно)	(30 А)
15	—	—
16	Мотор задней двери с электроприводом (дополнительно)	(40 А)
17	—	—
18	—	—
19	Электродвигатель сдвижной двери со стороны водителя (дополнительно)	(30 А)

Назначение предохранителей в моторном отсеке, Блок предохранителей А (2018, 2019)

№	Цепь защищена	Amps
1	—	—
2	—	—
3	—	—
4	IG1 ВБ СОЛ	10 A
5	ВСА/АБС	5 A
6	щетка стеклоочистителя	30 A
7	IG1 ДБВ	15 A
8	TCU	15 A
9	IGP1	15 A
10	Вспомогательный двигатель вентилятора	30 A
11	Задний стеклоподъемник со стороны водителя	30 A
12	Катушка зажигания/форсунка	30 A
13	ТЦУ 2	10 A
14	ТЦУ 3	10 A
15	ДПМ LT2	30 A
16	СТ РЕЗКА	30 A
17	Затвор Гриль	10 A
18	Резервное копирование	10 A
19	Stop	10 A
20	ДПМ LT1	30 A
21	Стеклоподъемник со стороны заднего пассажира	30 A
22	ACM	20 A
23	Опасность	15 A
24	Шайба	15 A
25	Двигатель главного вентилятора	30 A
26	STRLD	5 A
27	IGPS	5 A
28	Stop	10 A
29	Ближний свет правой фары	10 A
30	Ближний свет левой фары	10 A
31	Инжектор	20 A
32	Катушка зажигания	15 A
33	FET-модуль	5 A

Назначение предохранителей в моторном отсеке, Блок предохранителей B (2018, 2019)

№	Цепь защищена	Amps
a	Основной аккумулятор	150 А
b	FET	70 A
c	Р/Б Основной 1	70 A
d	Р/Б Основной 2	70 A
e	EPS	70 A
t	VAC	60 A
