Предохранители и реле Honda Passport (2000-2002)

Схемы относятся к указанным годам и вариантам Honda Passport (2000-2002). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Honda.

Расположение предохранителей Honda Passport 2000-2002 гг.

Расположение предохранителей Honda Passport 2000-2002 гг.

Предохранители прикуривателя (розетка) в Honda Passport Это предохранители № 1 (розетки питания) и № 3 (прикуриватель) в блоке предохранителей панели приборов.

Блок предохранителей в салоне

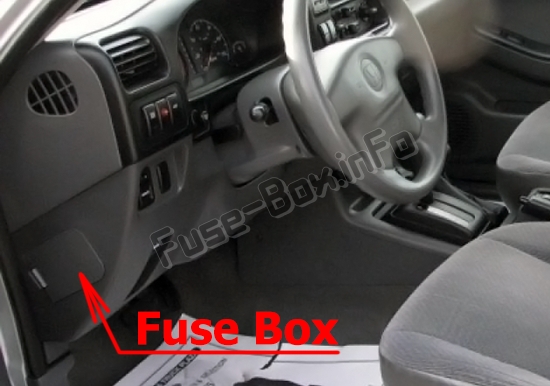

Расположение блока предохранителей

Он расположен со стороны водителя на панели приборов, за крышкой.Расположение блока предохранителей

Назначение предохранителей в салоне

№AmpЗащищенный компонент
120AДополнительные розетки
2-Не используется
315AЗажигалка
415AПриборная панель / габаритные огни
510AВнутреннее освещение
615AСтоп-сигналы, круиз-контроль
720AДверные замки с электроприводом
810AОбогреватели зеркал
915AОбогрев заднего стекла
1015AОбогрев заднего стекла
1115AДатчики, индикаторы
1215AСистема зарядки, впрыск топлива
1315AСистема зажигания
1415AПоворотники, фонари заднего хода
1515AАБС, 4WD, круиз-контроль
1620AСтеклоочиститель/омыватель ветрового стекла
1710AЗадний стеклоочиститель/омыватель
1810AБезопасность и вход без ключа
1915AАудио система
2020AСтартер
2130AЭлектрические стеклоподъемники, люк
2210ASRS
23-Не используется

Блок предохранителей в моторном отсеке

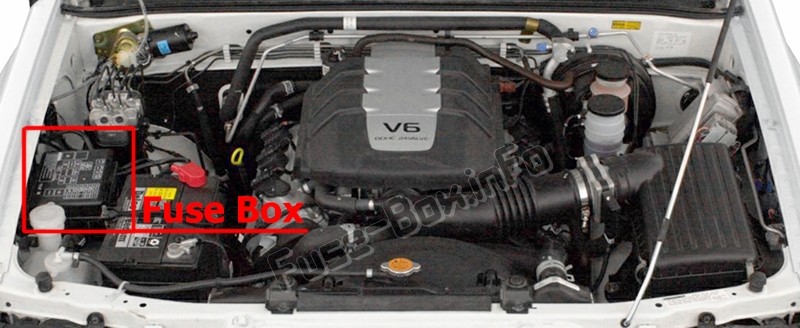

Расположение блока предохранителей

Расположение блока предохранителей

Назначение предохранителей в моторном отсеке

№Сила токаЗащищенный компонент
115AПредупреждающий световой сигнал опасности
210AHorn
3-Не используется
420Aвоздуходувка
510AКондиционер
6-Не используется
7-Не используется
810AФара; оставил
910AФара; Правильно
1015AПротивотуманные огни
1110AДатчик О2
1220AТопливный насос
1315AECM
14-Не используется
1560AРаспределение мощности
16100AMain
1760AABS
1830AВентилятор конденсатора
19-Не используется
