Предохранители и реле Honda Passport (2019-..)

Схемы относятся к указанным годам и вариантам Honda Passport (2019-..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Honda.

Расположение предохранителей Honda Passport 2019-…

Предохранители прикуривателя (розетка) в Honda Passport являются предохранитель № 5 (передний разъем ACC) в блоке предохранителей A приборной панели и предохранитель № 8 (задний разъем ACC) в блоке предохранителей B моторного отсека.

Оглавление

Расположение блока предохранителей

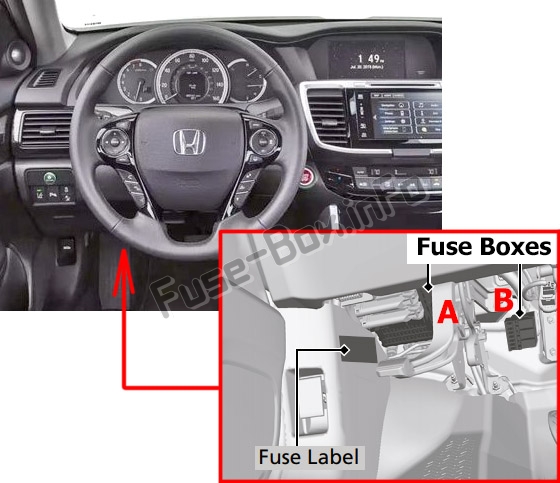

Пассажирский салон

Расположен под приборной панелью.
Расположение предохранителей указано на этикетке на боковой панели. Пассажирский салон

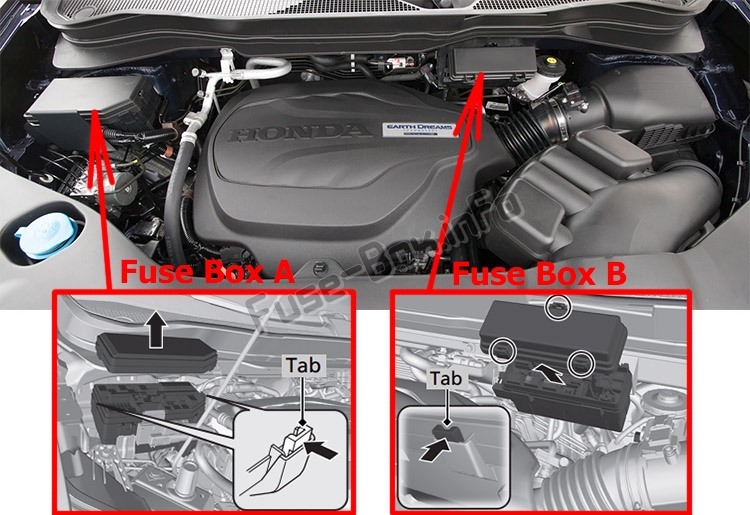

Моторного отсека

Блок предохранителей A: расположен рядом с заслонкой со стороны пассажира.
Блок предохранителей B: расположен рядом с бачком тормозной жидкости.
Расположение предохранителей показано на крышке блока предохранителей. Моторного отсека

Схемы блока предохранителей

2019

Пассажирский салон

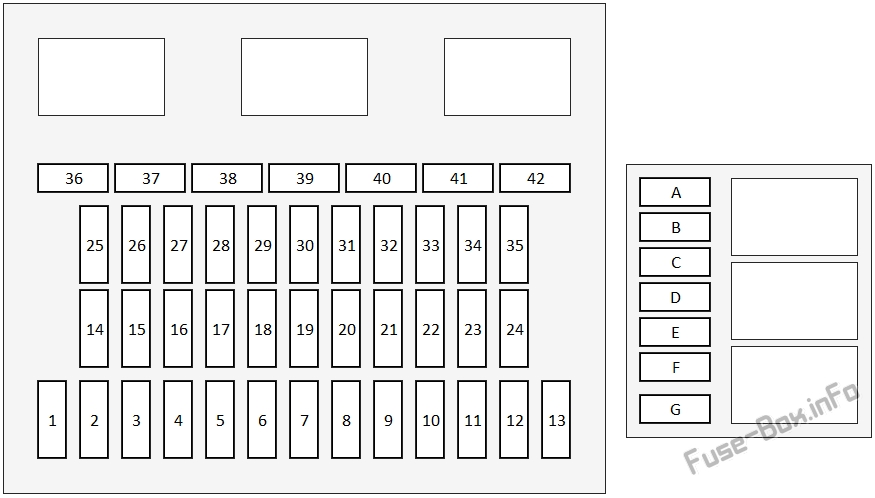

Назначение предохранителей в салоне Fuse Box A (2019)

№	Цепь защищена	Amps
1	ВОДИТЕЛЬ П/ОКНО	20 A
2	ЗАМОК	20 A
3	УМНАЯ	7,5 А
4	ПАССАЖИРСКОЕ П/ОКНО	20 A
5	РОЗЕТКА ПЕРЕДН.	20 A
6	ТОПЛИВНЫЙ НАСОС	20 A
7	ACG	15 A
8	ПЕРЕДНИЙ СТЕКЛООЧИСТИТЕЛЬ	7,5 А
9	ИГ1 СМАРТ	7,5 А
10	SRS	10 A
11	ЗАД Л. П/ОКНА	20 A
12	—	—
13	ЗАДНЯЯ П/ОКНО	20 A
14	КРЫШКА ТОПЛИВА	20 A
15	DR P/SEAT(RECLINE) (доступно не на всех моделях)	(20 А)
16	—	—
17	ПОДОГРЕВАТЕЛЬ ПЕРЕДНЕГО СИДЕНЬЯ (доступен не на всех моделях)	(20 А)
18	ИНТР ЛТ	7,5 А
19	РАЗБЛОКИРОВКА ЗАДНЕЙ Л. ДВЕРИ	10 A
20	РАЗБЛОКИРОВКА БОКОВОЙ ДВЕРИ R	10 A
21	DRL	7,5 А
22	ЗАМОК	7,5 А
23	A/C	7,5 А
24	ОБРАТНАЯ СВЯЗЬ IG1a	7,5 А
25	ПОДСВЕТКА ПАНЕЛИ INST	7,5 А
26	ПОЯСНИЧНАЯ ПОДДЕРЖКА (доступна не на всех моделях)	(10 А)
27	ПАРКОВОЧНЫЕ ОГНИ	7,5 А
28	ВАРИАНТ	10 A
29	НАЗАД LT	7,5 А
30	ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ	10 A
31	СТ МОТОР	7,5 А
32	SRS	7,5 А
33	ЗАМОК ПАССАЖИРСКОЙ ДВЕРИ	10 A
34	ЗАМОК ВОДИТЕЛЬСКОЙ ДВЕРИ	10 A
35	РАЗБЛОКИРОВКА ДВЕРИ ВОДИТЕЛЯ	10 A
36	ВОДИТЕЛЬСКОЕ СИДЕНЬЕ (СКОЛЬЗЯЩЕЕ) (доступно не на всех моделях)	(20 А)
37	R H/L HI	10 A
38	л в/л HI	10 A
39	ОБРАТНАЯ СВЯЗЬ IG1b	7,5 А
40	ACC	7,5 А
41	ЗАМОК ЗАДНЕЙ Л ДВЕРИ	10 A
42	—	—

Назначение предохранителей в салоне Fuse Box B (2019)

№	Цепь защищена	Amps
A	МЕТР	10 A
B	АБС/ВСА	7,5 А
C	ACG	7,5 А
D	MICU	7,5 А
E	АУДИО	15 A
F	РЕЗЕРВНОЕ КОПИРОВАНИЕ	10 A
G	ACC	7,5 А

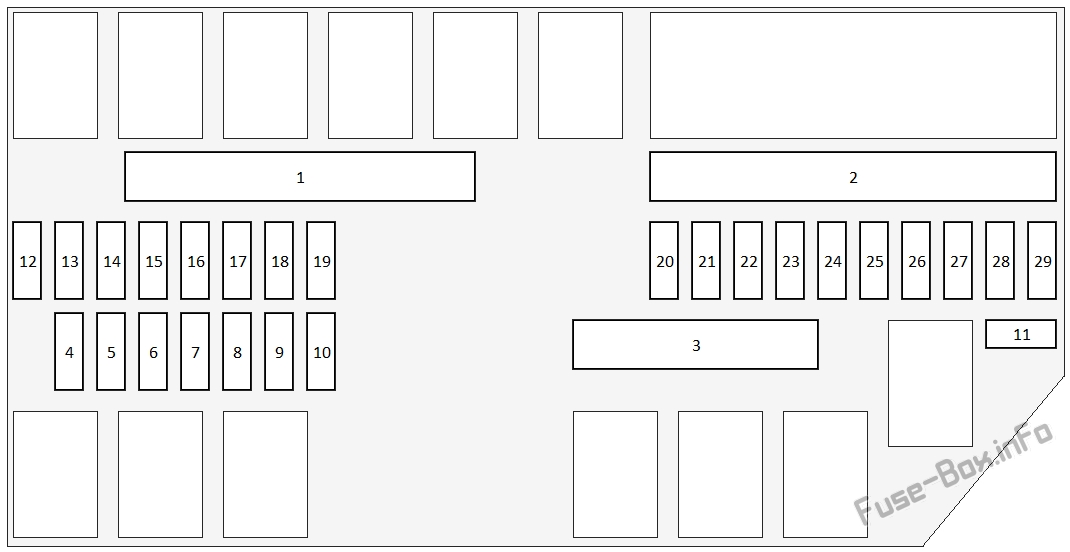

Блок предохранителей в моторном отсеке A

Назначение предохранителей в моторном отсеке Fuse Box A (2019)

№	Цепь защищена	Amps
1	—	(70 А)
1	ЗАДН.ВЕНТИЛЯТОР	30 A
1	АБС/ВСА МТР	40 A
1	АБС/ВСА ФСР	20 A
1	ГЛАВНЫЙ ВЕНТИЛЯТОР	30 A
2	ГЛАВНЫЙ ПРЕДОХРАНИТЕЛЬ	150 А
2	ВСПОМОГАТЕЛЬНЫЙ ВЕНТИЛЯТОР	30 A
2	Среднее время выполнения незавершенного производства	30 A
2	ШАЙБА	20 A
2	PREMIUM AMP (доступно не на всех моделях)	(20 А)
2	ПОДВЕСКА ДВИГАТЕЛЯ	30 A
2	ПЕРЕДНИЙ ВОЗДУХОДУВАТЕЛЬ	40 A
2	ИНВЕРТОР КОНДИЦИОНЕРА (доступно не на всех моделях)	(30 А)
2	СТАНДАРТНЫЙ УСИЛИТЕЛЬ (доступно не на всех моделях)	(30 А)
2	RR DEF	40 A
2	—	(30 А)
2	PREMIUM AMP (доступно не на всех моделях)	(20 А)
3	—	—
3	—	—
3	—	—
3	—	—
4	ПАРКОВОЧНЫЕ ОГНИ	10 A
5	КРУИЗ ОТМЕНА ПО	(7,5 А)
6	СТОП-СИГНАЛ	10 A
7	ФИ СУБ ВСС	10 A
8	л в/л л	10 A
9	—	—
10	П В/Н НЧ	10 A
11	IGPS	7,5 А
12	ИНЖЕКТОР	20 A
13	H/L LO ГЛАВНЫЙ	20 A
14	РЕЗЕРВНОЕ КОПИРОВАНИЕ FI-ECU	10 A
15	FR FOG (доступно не на всех моделях)	(10 А)
16	ОПАСНОСТЬ	15 A
17	ПАССАЖИРСКОЕ СИДЕНЬЕ (ОТКЛОНЯЕМОЕ) (доступно не на всех моделях)	(20 А)
18	ПАССАЖИРСКОЕ СИДЕНЬЕ (СЛАЙД) (доступно не на всех моделях)	(20 А)
19	—	—
20	MG СЦЕПЛЕНИЕ	7,5 А
21	ГЛАВНАЯ РЛИ	15 A
22	ФИ СУБ	15 A
23	ИС КАТУШКА	15 A
24	DBW	15 A
25	МАЛЫЙ/СТОП ГЛАВНЫЙ	20 A
26	РЕЗЕРВНОЕ КОПИРОВАНИЕ	10 A
27	КОЛЕСО HTD STRG (доступно не на всех моделях)	(15 А)
28	HORN	10 A
29	РАДИО/USB	15 A

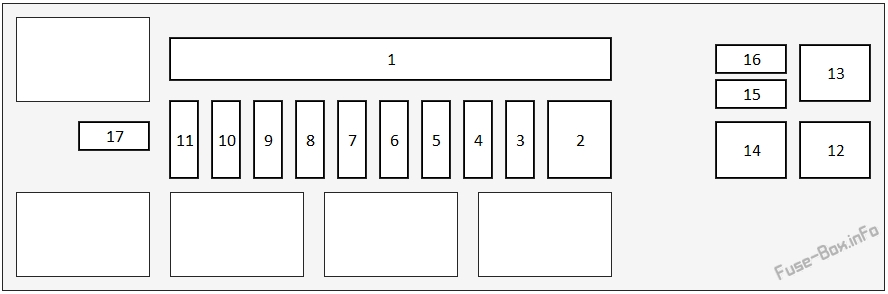

Блок предохранителей в моторном отсеке B

Назначение предохранителей в моторном отсеке Fuse Box B (2019)

№	Цепь защищена	Amps
1	—	(40 А)
1	4WD (доступно не на всех моделях)	(20 А)
1	ИГ ГЛАВНЫЙ	30 A
1	ИГ ГЛАВНАЯ2	30 A
1	МОТОР П/ЗАДНЕЙ ДВЕРИ (доступно не на всех моделях)	(40 А)
1	Ф/Б ОСНОВНОЙ2	60 A
1	Ф/Б ГЛАВНЫЙ	60 A
1	EPS	60 A
2	ТРЕЙЛЕР ГЛАВНЫЙ	(30 А)
3	ТРЕЙЛЕР ЭЛЕКТРИЧЕСКИЙ ТОРМОЗ	(20 А)
4	ДАТЧИК АККУМУЛЯТОРА	7,5 А
5	H/L ВЫСОКИЙ ГЛАВНЫЙ	20 A
6	P/TAILGATE CLOSER (доступно не на всех моделях)	(20 А)
7	РАЗЪЕМ АКК CTR	20 A
8	ГНЕЗДО RR ACC (доступно не на всех моделях)	(20 А)
9	ПЕРЕДНИЙ СТЕКЛООЧИСТИТЕЛЬ DEICER (доступно не на всех моделях)	(15 А)
10	АКК/IG2_MAIN	10 A
11	ПРИЦЕП ЗАРЯДКА	(20 А)
12	ХОЛОСТОЙ ОСТАНОВ ST CUT	30 A
13	ХОЛОСТОЙ ОСТАНОВ	30 A
14	ХОЛОСТОЙ ОСТАНОВ	30 A
15	ЭЛЕКТРОННЫЙ ПЕРЕКЛЮЧАТЕЛЬ ПЕРЕДАЧ	15 A
16	ЗАДНЕЕ СИДЕНЬЕ С ПОДОГРЕВОМ (доступно не на всех моделях)	(20 А)
17	ST РЕЗАТЬ ОБРАТНУЮ ПОДАЧУ	7,5 А
