Предохранители и реле Honda Pilot (2003-2008)
Схемы относятся к указанным годам и вариантам Honda Pilot (2003-2008). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Honda.
Расположение предохранителей Honda Pilot 2003-2008 гг.
Предохранители прикуривателя (розетка) в Honda Pilot являются предохранитель № 9 (передняя розетка) в блоке предохранителей приборной панели со стороны пассажира и предохранитель № 3 (2003–2004 гг.) или № 6 (с 2005 г.) (задний разъем) во вспомогательном блоке предохранителей моторного отсека.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Пассажирский салон
Внутренние блоки предохранителей расположены под приборной панелью с каждой стороны.

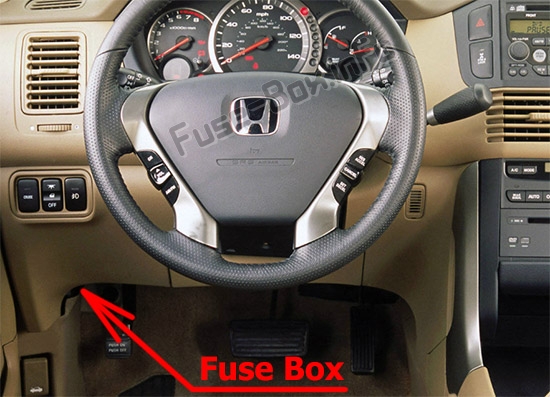

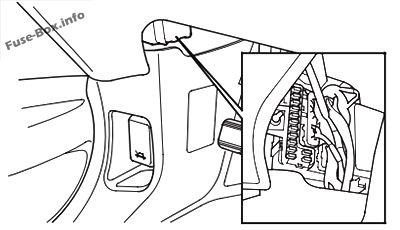

Сторона водителя

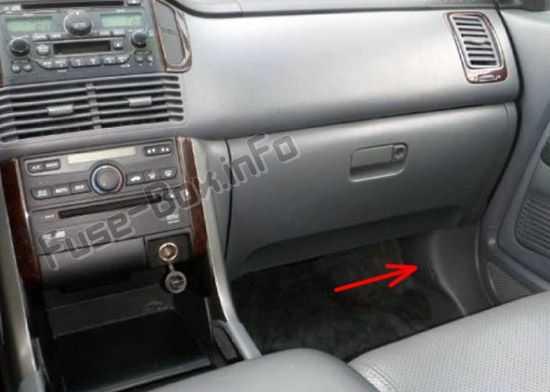

Сторона пассажира

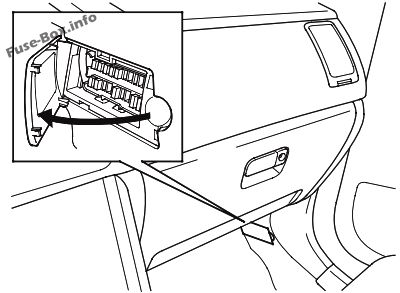

Чтобы открыть блок предохранителей со стороны пассажира, потяните за правый край крышки.

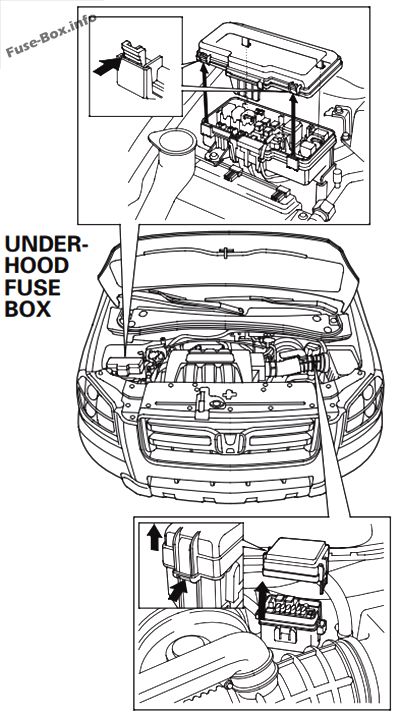

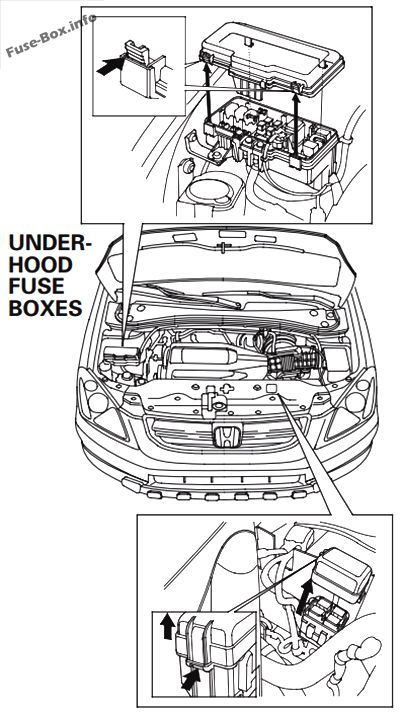

Моторного отсека
Основной блок предохранителей под капотом расположен со стороны пассажира в моторном отсеке.
Вторичный блок предохранителей находится в моторном отсеке рядом с аккумуляторной батареей или слева.
Схемы блока предохранителей
Схемы блока предохранителей
2003, 2004

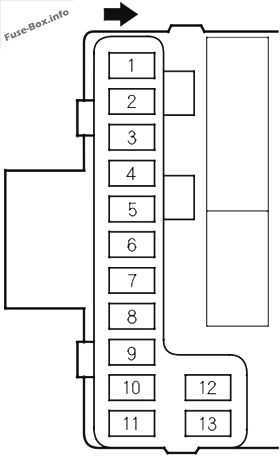

Пассажирский салон, сторона водителя
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 15 A | Топливный насос |
| 2 | 10 A | SRS |
| 3 | 7,5 А | Управление отопителем, реле муфты кондиционера, реле вентилятора системы охлаждения |
| 4 | 7,5 А | Зеркало с электроприводом, ВТМ-4 |
| 5 | 7,5 А | Дневные ходовые огни (на моделях для Канады) |
| 6 | 15 A | ЭБУ (PCM), круиз-контроль |
| 7 | 7,5 А | OPDS, Задний дворник |
| 8 | 7,5 А | Реле АСС |
| 9 | 10 A | Фонари заднего хода, подсветка приборов |
| 10 | 7,5 А | Поворотники |
| 11 | 15 A | Катушка ИГ |
| 12 | 30 A | Передний стеклоочиститель |
| 13 | 7,5 А | Сигнал стартера |

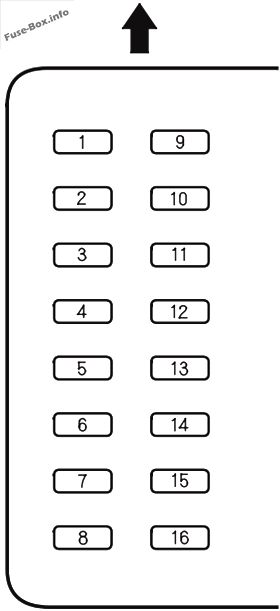

Пассажирский салон, сторона пассажира
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 20 A | Стеклоподъемник водителя |
| 2 | 20 A | Сиденье водителя с электроприводом наклона |
| 3 | 20 A | Сиденье с подогревом (на моделях для Канады) |
| 4 | 20 A | Сдвижное сиденье водителя с электроприводом |
| 5 | — | Не используется |
| 6 | 10 A | Дневные ходовые огни (на моделях для Канады) |
| 7 | 20 A | Задний электростеклоподъемник со стороны водителя |
| 8 | 20 A | Стеклоподъемник переднего пассажира |
| 9 | 15 A | Передняя розетка для аксессуаров, радио |
| 10 | 15 A | Малый свет |
| 11 | 10 A | Внутреннее освещение, Navi |
| 12 | 20 A | Замок двери с электроприводом |
| 13 | 7,5 А | Резервное копирование |
| 14 | — | Не используется |
| 15 | — | Не используется |
| 16 | 20 A | Задний стеклоподъемник со стороны пассажира |

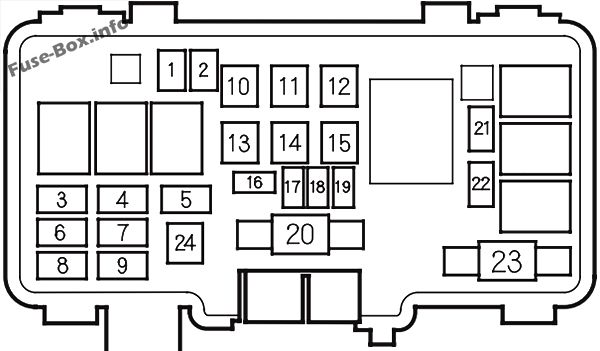

Моторный отсек, основной блок предохранителей
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 20 A | Запасной предохранитель |
| 2 | 30 A | Запасной предохранитель |
| 3 | 20 A | Правая фара |
| 4 | 15 A | АКГ С |
| 5 | 15 A | Опасность |
| 6 | — | Не используется |
| 7 | 20 A | Stop |
| 8 | 20 A | Левая фара |
| 9 | 20 A | Радио |
| 10 | 40 A | Электродвигатель стеклоподъемника |
| 11 | 40 A | Сиденье с электроприводом |
| 12 | 30 A | Задний антиобледенитель |
| 13 | 40 A | Резервное копирование, АКК |
| 14 | 30 A | Задний кондиционер |
| 15 | 40 A | Двигатель нагревателя |
| 16 | 30 A | Охлаждающий вентилятор |
| 17 | 7,5 А | Запасной предохранитель |
| 18 | 10 A | Запасной предохранитель |
| 19 | 15 A | Запасной предохранитель |
| 20 | 120 А | Батарея |
| 21 | 30 A | Вентилятор конденсатора |
| 22 | 7,5 А | MG сцепление |
| 23 | 50 A | ИГИ Главная |
| 24 | 20 A | Прицеп (аксессуар) |
Моторный отсек, вторичный блок предохранителей
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 40 A | АБС мотор |
| 2 | 20 A | АБС Ф/С |
| 3 | 20 A | Задний разъем ACC |
| 4 | 20 A | 4WD |
2005, 2006, 2007, 2008
Пассажирский салон, сторона водителя
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 15 A | Топливный насос |
| 2 | 10 A | SRS |
| 3 | 7,5 А | Управление отопителем, реле муфты кондиционера, реле вентилятора системы охлаждения |
| 4 | 7,5 А | Зеркало с электроприводом, ВТМ-4 |
| 5 | 7,5 А | Дневные ходовые огни (канадские модели) |
| 6 | 15 A | ЭБУ (PCM), круиз-контроль |
| 7 | 7,5 А | OPDS, Задний дворник |
| 8 | 7,5 А | Реле АСС |
| 9 | 10 A | Фонари заднего хода, подсветка приборов |
| 10 | 7,5 А | Поворотники |
| 11 | 7,5 А | ВТМ-4 |
| 12 | 30 A | Передний стеклоочиститель |
| 13 | — | Не используется |
Пассажирский салон, сторона пассажира
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 20 A | Стеклоподъемник водителя |
| 2 | 20 A | Сиденье водителя с электроприводом наклона |
| 3 | 20 A | Сиденье с подогревом (канадские модели) |
| 4 | 20 A | Сдвижное сиденье водителя с электроприводом |
| 5 | — | Не используется |
| 6 | 10 A | Дневные ходовые огни (канадские модели) |
| 7 | 20 A | Задний электростеклоподъемник со стороны водителя |
| 8 | 20 A | Стеклоподъемник переднего пассажира |
| 9 | 15 A | Передняя розетка для аксессуаров, радио |
| 10 | 15 A | Малый свет |
| 11 | 10 A | Внутреннее освещение, Navi |
| 12 | 20 A | Замок двери с электроприводом |
| 13 | 7,5 А | Резервное копирование |
| 14 | 7,5 А | Люк |
| 15 | 20 A | Люк |
| 16 | 20 A | Задний стеклоподъемник со стороны пассажира |
Моторный отсек, основной блок предохранителей
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 20 A | Запасной предохранитель |
| 2 | 30 A | Запасной предохранитель |
| 3 | 20 A | Правая фара |
| 4 | 15 A | АКГ С |
| 5 | 15 A | Опасность |
| 6 | — | Не используется |
| 7 | 20 A | Stop |
| 8 | 20 A | Левая фара |
| 9 | 20 A | Радио |
| 10 | 40 A | Электродвигатель стеклоподъемника |
| 11 | 40 A | Сиденье с электроприводом |
| 12 | 30 A | Задний антиобледенитель |
| 13 | 40 A | Резервное копирование, АКК |
| 14 | 30 A | Задний кондиционер |
| 15 | 40 A | Двигатель нагревателя |
| 16 | 30 A | Охлаждающий вентилятор |
| 17 | 7,5 А | Запасной предохранитель |
| 18 | 10 A | Запасной предохранитель |
| 19 | 15 A | Запасной предохранитель |
| 20 | 120 А | Батарея |
| 21 | 30 A | Вентилятор конденсатора |
| 22 | 7,5 А | MG сцепление |
| 23 | 50 A | ИГИ Главная |
| 24 | — | Прицеп (аксессуар) |
Моторный отсек, вторичный блок предохранителей
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 40 A | Реле АБС F/S |
| 2 | 20 A | Реле VSA F/S |
| 3 | 30 A | ВСА Мотор |
| 4 | 40 A | АБС мотор |
| 5 | 20 A | 4WD |
| 6 | 20 A | Задняя розетка для аксессуаров |
| 7 | 15 A | ETCS |
| 8 | 15 A | Катушка ИГ |
| 9 | 15 A | LAP |
| 10 | 7,5 А | TPMS |
| 11 | (15 А) | (ПР ФОГ) |
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 20 A | ИНВЕРТОР ПЕРЕМЕННОГО ТОКА |
| 2 | 40 A | Реле VSA F/S |
| 3 | 30 A | ВСА Мотор |
| 4 | 20 A | ВТМ-4 |
| 5 | 10 A | ACM |
| 6 | 15 A | Задняя розетка для аксессуаров |
| 7 | 15 A | ETCS |
| 8 | 15 A | Катушка ИГ |
| 9 | 15 A | LAF |
| 10 | 7,5 А | TPMS |
| 11 | (20 А) | (ПР ФОГ) |
