Предохранители и реле Honda Pilot (2009-2015)
Схемы относятся к указанным годам и вариантам Honda Pilot (2009-2015). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Honda.
Расположение предохранителей Honda Pilot 2009-2015
Предохранители прикуривателя (розетка) в Honda Pilot Это предохранители № 12 (розетка для аксессуаров на задней консоли), № 16 (гнездо для аксессуаров на центральной консоли), № 18 (гнездо для аксессуаров на передней панели) и № 19 (гнездо для аксессуаров сзади) в дополнительном блоке предохранителей моторного отсека.
Оглавление
Расположение блока предохранителей
Расположение предохранителей показано на крышке блока предохранителей.
Пассажирский салон

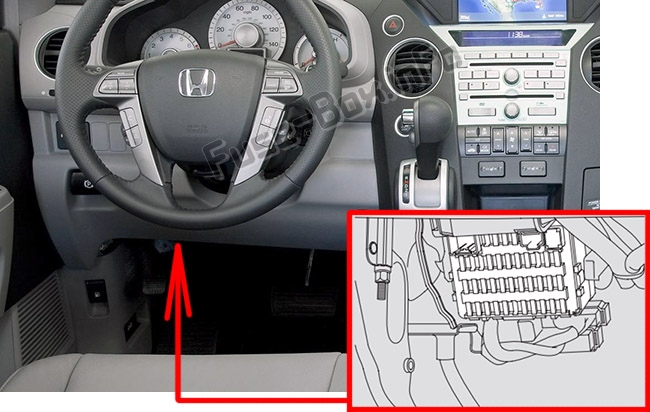

Блок предохранителей в салоне находится под приборной панелью со стороны водителя.

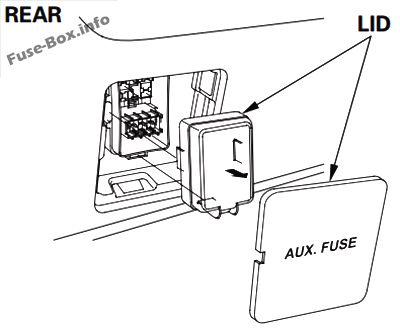

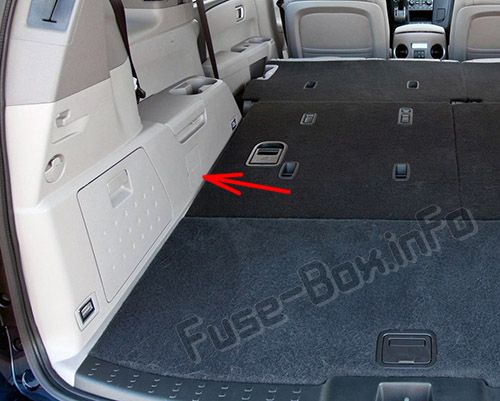

Задний блок предохранителей находится с левой стороны грузового отсека.

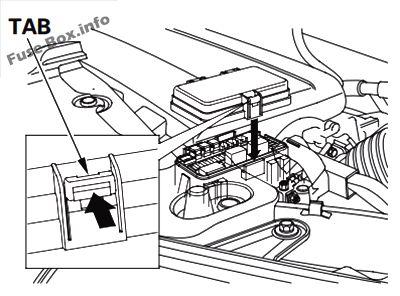

Моторного отсека

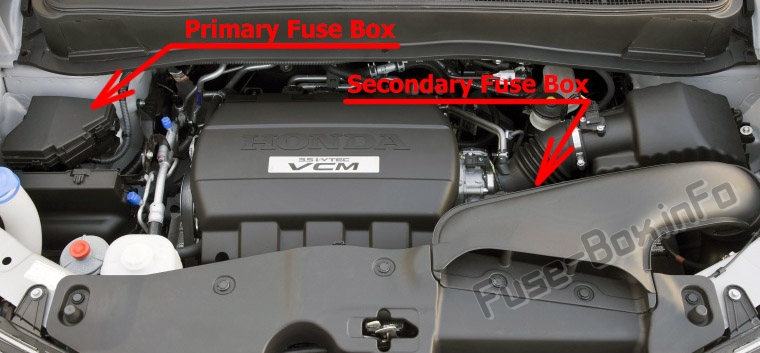

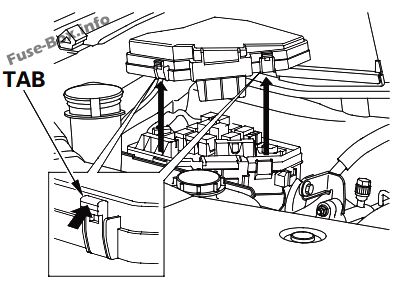

Основной блок предохранителей под капотом находится со стороны пассажира, рядом с бачком омывателя ветрового стекла.
Вторичный блок предохранителей находится рядом с батареей.
Схемы блока предохранителей
2009, 2010, 2011

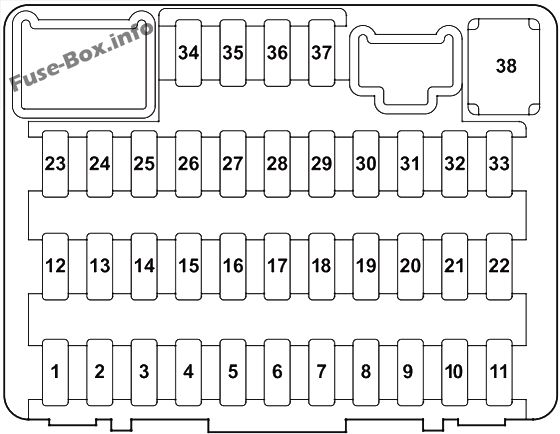

Пассажирский салон
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 7,5 А | ВТМ-4 |
| 2 | 15 A | Топливный насос |
| 3 | 10 A | ACG |
| 4 | 7,5 А | VSA |
| 5 | 15 A | Сиденье с подогревом |
| 6 | — | Не используется |
| 7 | 10 A | Авто свет |
| 8 | 7,5 А | Авто свет |
| 9 | 7,5 А | ODS |
| 10 | 7,5 А | метр |
| 11 | 10 A | SRS |
| 12 | 10 A | Правый дневной ходовой огонь |
| 13 | 10 A | Левый дневной ходовой огонь |
| 14 | 7,5 А | Маленькие фары (интерьер) |
| 15 | 15 A | Маленькие фонари (внешний вид) |
| 16 | 15 A | Правая фара ближнего света |
| 17 | 15 A | Левая фара ближнего света |
| 18 | 20 A | Основные дневные ходовые огни |
| 19 | 15 A | Маленькие огни |
| 20 | — | Не используется |
| 20 | 7,5 А | TPMS |
| 21 | 20 A | Фара Ло Мейн |
| 22 | 7,5 А | VBSOL2 |
| 23 | 7,5 А | STRLD |
| 24 | — | Не используется |
| 25 | — | Не используется |
| 26 | 20 A | Стеклоподъемник водителя |
| 27 | 20 A | КАГ ОП |
| 28 | 20 A | Люк |
| 29 | 20 A | Замок |
| 30 | 20 A | Стеклоподъемник переднего пассажира |
| 31 | 30 A | Аудиоусилитель (на автомобилях с задней развлекательной системой) |
| 32 | 20 A | Задний стеклоподъемник со стороны пассажира |
| 33 | 20 A | Задний электростеклоподъемник со стороны водителя |
| 34 | — | Не используется |
| 35 | 10 A | ACC |
| 36 | 10 A | HAC |
| 37 | 7,5 А | Дневной свет |
| 38 | 30 A | щетка стеклоочистителя |
Задний блок предохранителей
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 20 A | Малый свет |
| 2 | 7,5 А | Стоп-сигнал |
| 3 | 7,5 А | Задний фонарь |
| 4 | 7,5 А | Поверните фонарь, опасность |

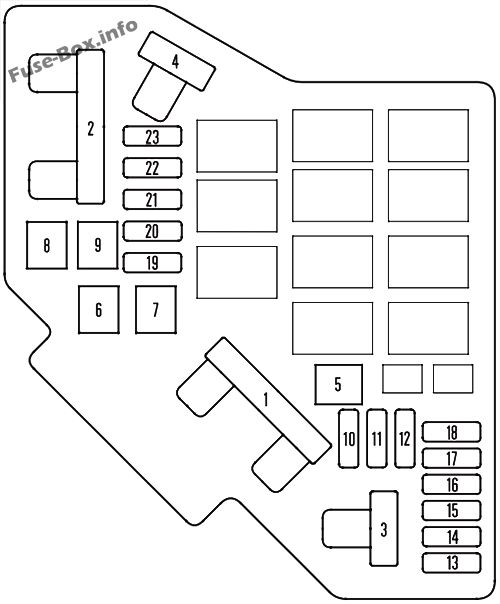

Моторный отсек, основной блок предохранителей
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 120 А | Главный предохранитель |
| 1 | — | Не используется |
| 2 | 80 A | ОП Главная |
| 2 | 50 A | ИГ Главная |
| 3 | — | Не используется |
| 3 | — | Не используется |
| 4 | 50 A | Головной свет Основной |
| 4 | 40 A | Электрические стеклоподъемники |
| 5 | — | Не используется |
| 6 | 30 A | Вентилятор конденсатора |
| 7 | 30 A | Охлаждающий вентилятор |
| 8 | 30 A | Задний антиобледенитель |
| 9 | 40 A | воздуходувка |
| 10 | 20 A | Передняя противотуманная фара |
| 11 | 15 A | Sub |
| 12 | 10 A | ACM |
| 13 | 20 A | Сиденье переднего пассажира с электроприводом наклона |
| 14 | 20 A | Сиденье с электроприводом для переднего пассажира Slide |
| 15 | 7,5 А | Уровень масла |
| 16 | 20 A | Головной свет Привет Главный |
| 17 | 20 A | Радио |
| 18 | 15 A | Катушка ИГ |
| 19 | 15 A | Main |
| 20 | 7,5 А | MG сцепление |
| 21 | 15 A | DBW |
| 22 | 10 A | Внутренний свет |
| 23 | 10 A | Резервное копирование |

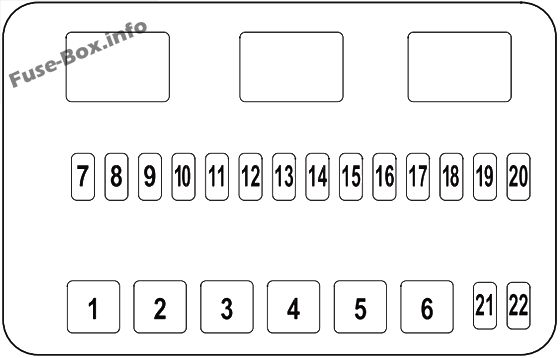

Моторный отсек, вторичный блок предохранителей
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 40 A | Электродвигатель хвостовых ворот |
| 2 | 20 A | ВТМ-4 |
| 3 | 30 A | Трейлер Главный |
| 4 | 40 A | ВСА ФСР |
| 5 | 30 A | Задний вентилятор |
| 6 | 30 A | ВСА Мотор |
| 7 | 15 A | Опасность |
| 8 | 20 A | Доводчик хвостовых ворот с электроприводом |
| 9 | 20 A | Сиденье водителя с электроприводом наклона |
| 10 | 20 A | Водительское сиденье с электроприводом |
| 11 | 20 A | Стоп и звуковой сигнал |
| 12 | 15 A | Розетка для аксессуаров на задней консоли |
| 13 | 10 A | Задний стеклоочиститель |
| 14 | 20 A | Трейлер E-Brake |
| 15 | 20 A | инвертор кондиционера |
| 16 | 15 A | Разъем для аксессуаров на центральной консоли |
| 17 | 20 A | Зарядка прицепа |
| 18 | 15 A | Передняя розетка для аксессуаров |
| 19 | 15 A | Задняя розетка для аксессуаров |
| 20 | 20 A | Стеклянный люк Мотор |
| 21 | 15 A | Заднее сиденье с подогревом |
| 22 | 30 A | Двигатель омывателя головного света |
2012, 2013, 2014, 2015
Пассажирский салон
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 7,5 А | ВТМ-4 |
| 2 | 20 A | Топливный насос |
| 3 | 10 A | ACG |
| 4 | 7,5 А | VSA |
| 5 | — | Не используется |
| 6 | — | Не используется |
| 7 | 10 A | Авто свет |
| 8 | 7,5 А | Авто свет |
| 9 | 7,5 А | ODS |
| 10 | 7,5 А | метр |
| 11 | 10 A | SRS |
| 12 | 10 A | Правый дневной ходовой огонь |
| 13 | 10 A | Левый дневной ходовой огонь |
| 14 | 7,5 А | Маленькие фары (интерьер) |
| 15 | 10 A | Маленькие фонари (внешний вид) |
| 16 | 15 A | Правая фара ближнего света |
| 17 | 15 A | Левая фара ближнего света |
| 18 | 20 A | Основные дневные ходовые огни |
| 19 | 15 A | Маленькие огни |
| 20 | — | Не используется |
| 20 | 7,5 А | TPMS |
| 21 | 20 A | Фара Ло Мейн |
| 22 | 7,5 А | VBSOL2 |
| 23 | 7,5 А | STRLD |
| 24 | — | Не используется |
| 25 | — | Не используется |
| 26 | 20 A | Стеклоподъемник водителя |
| 27 | 20 A | HACOP |
| 28 | 20 A | Люк |
| 29 | 20 A | Замок |
| 30 | 20 A | Стеклоподъемник переднего пассажира |
| 31 | 30 A | Аудиоусилитель (на автомобилях с задней развлекательной системой) |
| 32 | 20 A | Задний стеклоподъемник со стороны пассажира |
| 33 | 20 A | Задний электростеклоподъемник со стороны водителя |
| 34 | — | Не используется |
| 35 | 10 A | ACC |
| 36 | 10 A | HAC |
| 37 | 7,5 А | Дневной свет |
| 38 | 30 A | щетка стеклоочистителя |
Задний блок предохранителей
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 20 A | Малый свет |
| 2 | 7,5 А | Стоп-сигнал |
| 3 | 7,5 А | Задний фонарь |
| 4 | 7,5 А | Поверните фонарь, опасность |
Моторный отсек, основной блок предохранителей
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 120 А | Главный предохранитель |
| 1 | — | Не используется |
| 2 | 80 A | ОП Главная |
| 2 | 50 A | ИГ Главная |
| 3 | 40 A | воздуходувка |
| 3 | 30 A | инвертор переменного тока |
| 4 | 50 A | Головной свет Основной |
| 4 | 40 A | Электрические стеклоподъемники |
| 5 | — | Не используется |
| 6 | 30 A | Вентилятор конденсатора |
| 7 | 30 A | Охлаждающий вентилятор |
| 8 | 30 A | Задний антиобледенитель |
| 9 | — | Не используется |
| 10 | 20 A | Передняя противотуманная фара |
| 11 | 15 A | Sub |
| 12 | 10 A | ACM |
| 13 | 20 A | Сиденье переднего пассажира с электроприводом наклона |
| 14 | 20 A | Сиденье с электроприводом для переднего пассажира Slide |
| 15 | 7,5 А | Уровень масла |
| 16 | 7,5 А | ЭБУ FI |
| 17 | 20 A | Радио |
| 18 | 15 A | Катушка ИГ |
| 19 | 15 A | Main |
| 20 | 7,5 А | MG сцепление |
| 21 | 15 A | DBW |
| 22 | 7,5 А | Внутренний свет |
| 23 | 10 A | Резервное копирование |
Моторный отсек, вторичный блок предохранителей
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 40 A | Мотор задней двери с электроприводом |
| 2 | 20 A | ВТМ-4 |
| 3 | 30 A | Трейлер Главный |
| 4 | 40 A | ВСА ФСР |
| 5 | 30 A | Задний вентилятор |
| 6 | 30 A | ВСА Мотор |
| 7 | 15 A | Опасность |
| 8 | 20 A | Доводчик багажника с электроприводом |
| 9 | 20 A | Сиденье водителя с электроприводом наклона |
| 10 | 20 A | Водительское сиденье с электроприводом |
| 11 | 20 A | Стоп и звуковой сигнал |
| 12 | 15 A | Розетка для аксессуаров на задней консоли |
| 13 | 10 A | Задний стеклоочиститель |
| 14 | 20 A | Трейлер E-Brake |
| 15 | 20 A | Переднее сиденье с подогревом |
| 16 | 15 A | Разъем для аксессуаров на центральной консоли |
| 17 | 20 A | Зарядка прицепа |
| 18 | 15 A | Передняя розетка для аксессуаров |
| 19 | 15 A | Задняя розетка для аксессуаров |
| 20 | 20 A | Стеклянный люк Мотор |
| 21 | 15 A | Заднее сиденье с подогревом |
| 22 | 30 A | Двигатель омывателя головного света |
