Предохранители и реле Honda CIVIC Hybrid 2025-2026
Схемы относятся к указанным годам и вариантам Honda CIVIC Hybrid 2025-2026. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Honda.
В этой статье мы считаем, что Хонда Сивибрид из 11 поколения, доступна из 2025. Вот вы найдете блок предохранителей диаграммы Гибридный гонад " Хонда "2025 и 2026, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя).
Схема предохранителей Honda Civic Hybrid 2025-2026
Содержание
Сопоставимость двигателей блок предохранителей

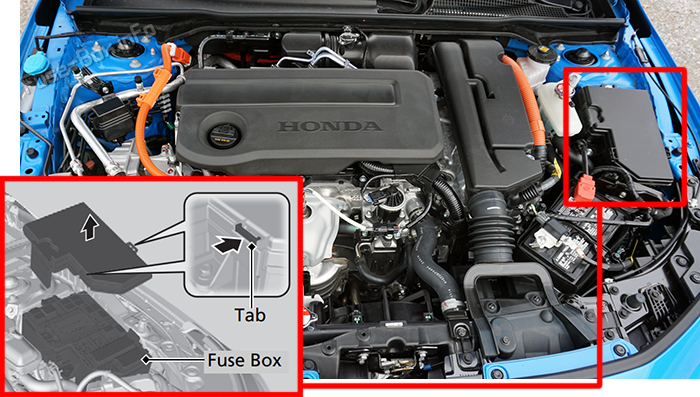

Расположение блока предохранителей
Располагался возле батареи. Нажми на вкладки, чтобы открыть коробку. На фюзеляже указаны места взрывания блок предохранителей Прикрытие.

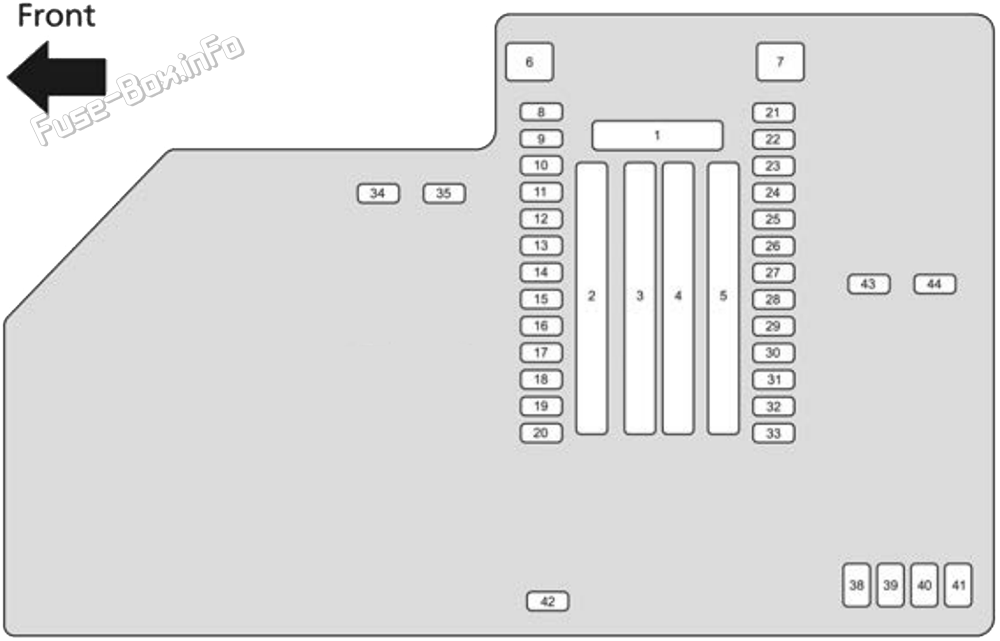

Схема блока предохранителей
| № | Охраняемый контур | Ампы |
|---|---|---|
| 1 | BATTERY | 175A |
| 2 | - | 40A |
| - | 40A | |
| F/BOX OPTION | 60A | |
| - | 40A | |
| F/BOX OPTION 2 | 40A | |
| - | 30A | |
| F/BOX MAIN | 60A | |
| 3 | - | 40A |
| - | 40A | |
| - | 40A | |
| RR DEFROSTER | 40A | |
| A/C PTC 1 | (40A) | |
| HTR MTR | 40A | |
| A/C PTC 2 | (40A) | |
| 4 | ESB | 40A |
| ABS/VSA MTR | 40A | |
| RFC | 40A | |
| - | 30A | |
| IG MAIN | 30A | |
| - | 30A | |
| R/M 2 | 30A | |
| 5 | OPTION 6 | 30A |
| WIPER | 30A | |
| EPS | 70A | |
| R/M 1 | 30A | |
| ABS/VSA FSR | 40A | |
| ENG EWP | 40A | |
| F/BOX MAIN 2 | 40A | |
| 6 | - | - |
| 7 | IG MAIN 2 | 30A |
| 8 | - | - |
| 9 | - | - |
| 10 | - | - |
| 11 | - | - |
| 12 | - | - |
| 13 | H/STRG | (10A) |
| 14 | BATT IR | 10A |
| 15 | - | - |
| 16 | - | - |
| 17 | WASHER | 15A |
| 18 | HORN | 10A |
| 19 | BACK UP | 15A |
| 20 | AUDIO | 15A |
| 21 | IGP | 15A |
| 22 | BACKUP FI-ECU | 10A |
| 23 | DBW | 15A |
| 24 | RFC RLY CL+ | 7.5A |
| 25 | PCU EWP | 7.5A |
| 26 | - | - |
| 27 | LCM L | 15A |
| 28 | INJ | 15A |
| 29 | STOP | 10A |
| 30 | LCM R | 15A |
| 31 | IG COIL | 15A |
| 32 | EVTC | 20A |
| 33 | HAZARD | 15A |
| 34 | - | - |
| 35 | - | - |
| 36 | IG1 MON 2 | 7.5A |
| 38 | IGB | 10A |
| 39 | IGA | 15A |
| 40 | - | - |
| 41 | IGPS [LAF] | 10A |
| 42 | IG1 ESB | 7.5A |
| 43 | - | - |
| 44 | - | - |
Сопоставимость пассажиров блок предохранителей

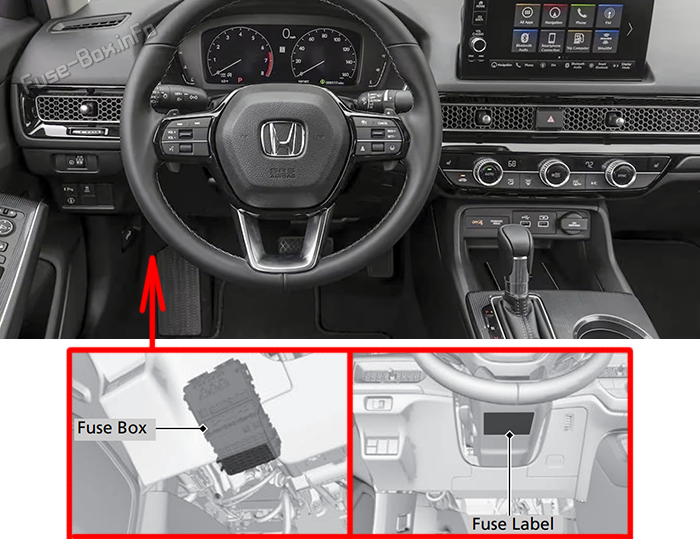

Расположение блока предохранителей
Располагался под приборной доской. На этикетке под рулевой колонкой указаны места взрывания.

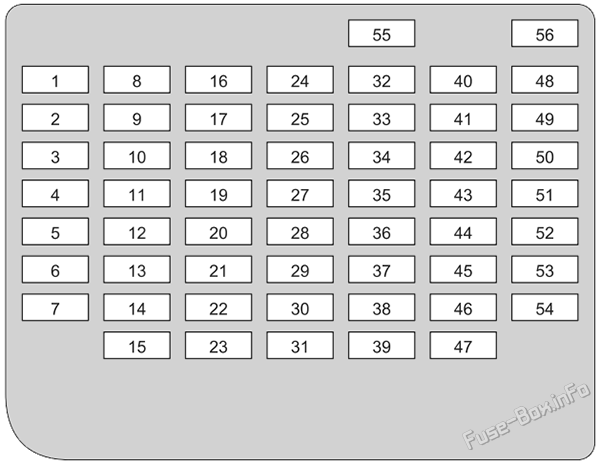

Схема блока предохранителей
| № | Охраняемый контур | Ампы |
|---|---|---|
| 1 | P/W DR | 20A |
| 2 | P/W AS | 20A |
| 3 | P/W RR R | 20A |
| 4 | P/W RR L | 20A |
| 5 | OPTION | 10A |
| 6 | SRS | 10A |
| 7 | T/G MTR / TRUNK ACT | 10A |
| 8 | - | - |
| 9 | FR ACC SOCKET | 20A |
| 10 | DOOR LOCK | 20A |
| 11 | METER | 10A |
| 12 | OPTION 3 (ST CUT) | 10A |
| 13 | OPTION 2 (RR WIP)* | (10A) |
| 14 | OPTION 6 (VB SOL) | 10A |
| 15 | DR DOOR UNLOCK | (10A) |
| 16 | SUNROOF* | (20A) |
| 17 | SBW 1* | (10A) |
| 18 | - | - |
| 19 | - | - |
| 20 | RR FOG* | (10A) |
| 21 | CARGO ACC SOCKET* | (20A) |
| 22 | SMART | 10A |
| 23 | DR DOOR LOCK | (10A) |
| 24 | SBW 2* | (7.5A) |
| 25 | IMG | 10A |
| 26 | SRS | 10A |
| 27 | ACG / D/V / ST CUT RLY | 20A |
| 28 | OPTION 5 | 10A |
| 29 | FUEL PUMP | 15A |
| 30 | L SIDE DOOR UNLOCK | 10A |
| 31 | R SIDE DOOR UNLOCK | 10A |
| 32 | - | - |
| 33 | - | - |
| 34 | - | - |
| 35 | - | - |
| 36 | OPTION 3 (SUNSHADE)* | (20A) |
| 37 | IGA 2* | (15A) |
| 38 | - | - |
| 39 | R SIDE DOOR LOCK | 10A |
| 40 | P/SEAT REC / RR HI* | (20A) |
| 41 | P/SEAT SLIDE / FR HI* | (20A) |
| 42 | BACK LT* | (10A) |
| 43 | A/C | 10A |
| 44 | DRL | 10A |
| 45 | ACC | 10A |
| 46 | ACC KEY LOCK | 10A |
| 47 | L SIDE DOOR LOCK | 10A |
| 48 | H/SEAT | 20A |
| 49 | AS P/SEAT REC* | (20A) |
| 50 | P/LUMBAR DR* | (10A) |
| 51 | P/LUMBAR AS* | (10A) |
| 52 | RR H/SEAT* | (20A) |
| 53 | AS P/SEAT SLI* | (20A) |
| 54 | OPTION 1 / FUEL LID | 10A |
| 55 | AUDIO AMP* | (30A) |
| 56 | ADS* | (30A) |
| * Не имеется во всех моделях. |
