Предохранители и реле Honda Cr V 2020-2022

Схемы относятся к указанным годам и вариантам Honda Cr V 2020-2022. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Honda.



В этой статье мы рассматриваем пятый поколение Хонда.CR-V (после подтяжки лица в 2020), изготовленные из 2020 в адрес 2022. Вот вы найдете блок предохранителей диаграммы Хонда CR-V 2020, 2021 и 2022, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя).

Схема предохранителей Honda CR-V 2020-2022

Honda CR-V (2020-2022)

Сопоставимость двигателей блок предохранителей

Расположение блока предохранителей

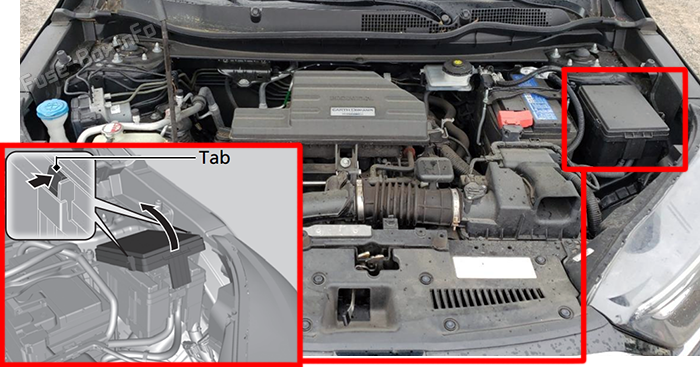

Расположился возле резервуара для тормозной жидкости. Нажми на вкладки, чтобы открыть коробку.Location of the fuses in the engine compartment: Honda CR-V (2020-2022)

Схема блока предохранителей

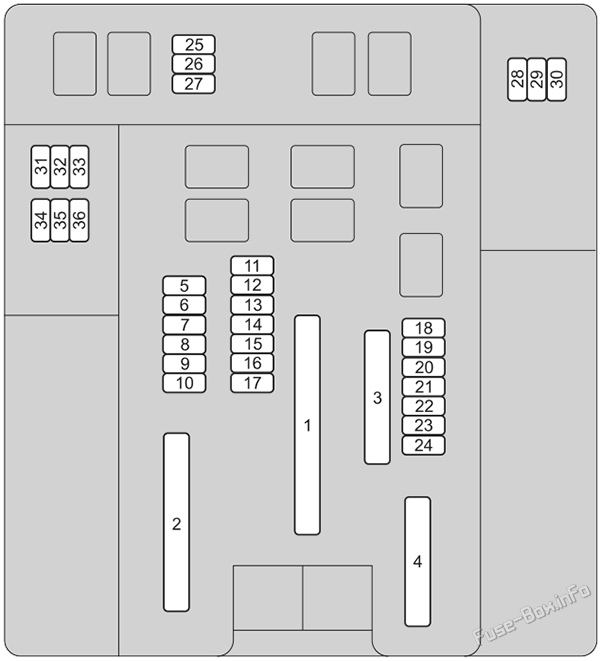

Under-hood fuse box diagram: Honda CR-V (2020-2022)

6.4.2 Определение расположения взрывателей в моторном отсеке
№Охраняемый контурАмпы
1DCDC 1*30A
6.7.2 Электрический тормоз (показатель торможения) EBB)40A
Главный вентилятор30A
Модуль релей 130A
IG Основные положения 2*30A
Модуль релей 230A
MAIN FUSE (аккумулятор)125A
2EPS70A
IG Главный 130A/50A
FUSE BOX OPTION40A
FUSE BOX MAIN60A
Передний Wiper мотор30A
Мотор субфаната30A
3Задний дефлекс40A
STARTER MOTOR30A
FUSE BOX MAIN 240A
ABS/VSA MOTOR40A
ABS/VSA FSR40A
Мотор с датчиком40A
4Вариант 1*40A
Вариант 240A
DCDC 2*30A
POWER TAILGATE*40A
5VB ACT7.5A
6WASHER15A
7FI Главное15A
8FI Субподразделение15A
9STOP LIGHTS10A
10INJECTOR20A
11IGPS (LAF)7.5A
12BACKUP FI ECU10A
13Дейсер спереди15A
14HAZARD10A
15IG COIL15A
16Передача*15A
172022: HEADLIGHT WASHER*30A
18BACK UP10A
192022: AUDIO*15A
20AWD*20A
21Нагрев заднего сиденья*20A
222020-2021: Передние туманные огни*/Нижняя Шутка
2022:: передние туманные огни*		15A/10A
232020-2021: Магнитный сцепление/верхняя часть Шторт-Гриль*VMP MAIN*
2022: FI ECU MAIN* / A/C MG CLUTCH / USB* / VMP		10A/20A
24HORN10A
252020-2021:: Охлаждающий вентилятор
2022: IGP2 (SUB)		7.5A
26--
27BACKUP 2*30A
28STARTER MOTOR*7.5A
29--
30--
31VMP*10A
32--
33--
34USB CHARGER*7.5A
35VMP*10A
36--
* Не имеется во всех моделях.

Сопоставимость пассажиров блок предохранителей es

Расположение блока предохранителей

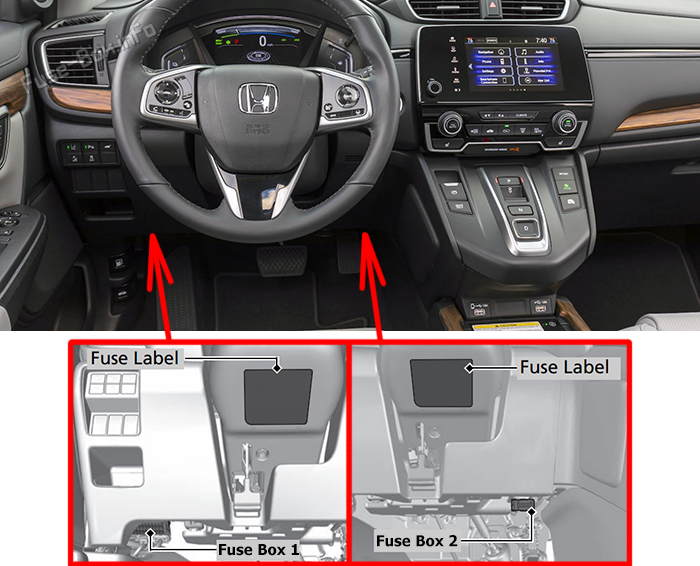

Располагался под приборной доской. На нижнем крыле рулевой колонки указаны места взрывателя.Location of the fuses in the passenger compartment: Honda CR-V (2020-2022)

Схема блока предохранителей

блок предохранителей №1

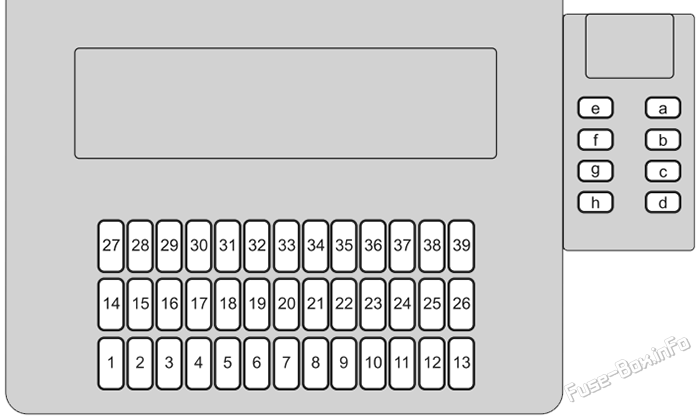

Instrument panel fuse box #1 diagram: Honda CR-V (2020-2022)

Назначение взрывателей во внутренних помещениях блок предохранителей №1
№Охраняемый контурАмпы
1Дополнительные10A
2Замок ключа5A
3Вариант 310A
4с системой интеллектуального ввода: вариант 25A
без системы интеллектуального входа: передача (CVT)(10A)
5Вариант10A
6SRS Показатель10A
7Метер10A
8Топливный насос15A
9A/C10A
10Сокроватное энергосокроватие (Center Console)(20A)
11Регулятор двигателя5A
12Замок боковой двери пассажира10A
13Отключить боковую дверь водителя10A
14Боковое окно мощности заднего водителя20A
15Спереди боковое окно питания пассажира20A
16Замок двери20A
17с системой интеллектуального ввода: передача (CVT)(10A)
без системы " умного входа " : вариант 25A
18Поддержка люмбера переднего водителя*(10A)
19Лунная крыша*(20A)
20Запуск10A
21ACG10A
22Дневной ходовой свет10A
232020-2021:: Нагреватель рулевого колеса*
2022: REAR FOG LIGHT		(10A)
24Вариант5A
25Замок двери водителя(10A)
26Отключить боковую дверь пассажира10A
27Боковое окно мощности заднего пассажира20A
28Окно мощности водителя20A
292020-2021:: Скетка для обеспечения передней опоры
2022: ACCESSORY SOCKET (CARGO)		20A
30с системой интеллекта: умный вход10A
без системы интеллектуального входа:STS5A
31Установочное сиденье водителя*(20A)
32Нагрев переднего сиденья*(20A)
33Раздвижное сиденье водителя*(20A)
34ABS/VSA10A
35SRS10A
36HAC Вариант*20A
37Прицеп15A
38Замок боковой двери водителя10A
39Отключить дверь водителя(10A)
aБлиже к выходу из строя*(20A)
b2020-2021:: Раздвижное сиденье для пассажиров*
2022:: аудиоамп		(20A)
c2020-2021:: Расстояние пассажирского энергетического сиденья*
2022: SUPER LOCKING*		(20A)
dМотор панорамы(20A)
e2020-2021:: аудиоамп(20A)
fEPT L(20A)
gEPT R(20A)
h2020-2021:: Сокет вспомогательной мощности (зона перевозки)(20A)
* Не имеется во всех моделях.

блок предохранителей №2

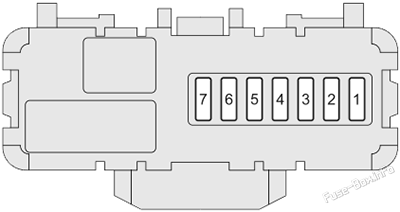

Instrument panel fuse box #2 diagram: Honda CR-V (2020-2022)

Назначение взрывателей во внутренних помещениях блок предохранителей №2
№Охраняемый контурАмпы
AVST ACC 15A
B+B BACKUP 2 MAIN15A
C+B EOP7.5A
D+B VSA5A
EIG1 VSA 17.5A
FIG1 METER VST5A
GIG1 VSA 27.5A
