Предохранители и реле Honda Cr V 2023-2026

Схемы относятся к указанным годам и вариантам Honda Cr V 2023-2026. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Honda.



В этой статье мы рассматриваем "Хонду" шестого поколения.CR-V, имеется в наличии 2023. Вот вы найдете блок предохранителей диаграммы Хонда CR-V 2023, 2024, 2025 и 2026, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя).

Схема предохранителей Honda CR-V 2023-2026

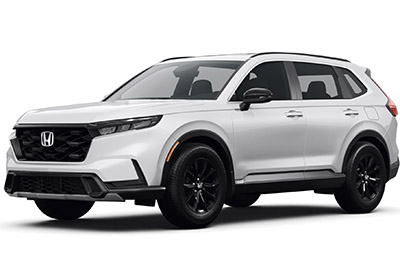

Honda CR-V (2023-2026)



Сопоставимость двигателей блок предохранителей

Расположение блока предохранителей

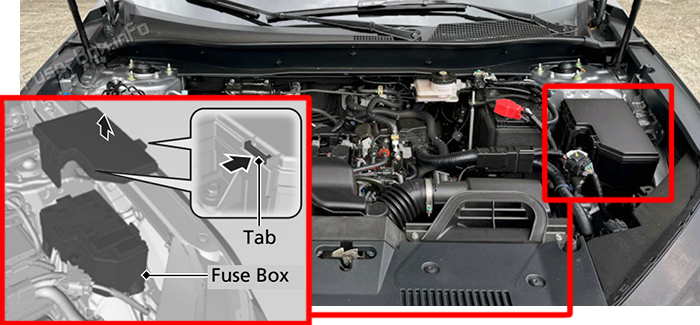

Располагался возле батареи. Нажми на вкладки, чтобы открыть коробку. На фюзеляже указаны места взрывания блок предохранителей Прикрытие.Location of the fuses in the engine compartment: Honda CR-V (2023-2026)

Схема блока предохранителей

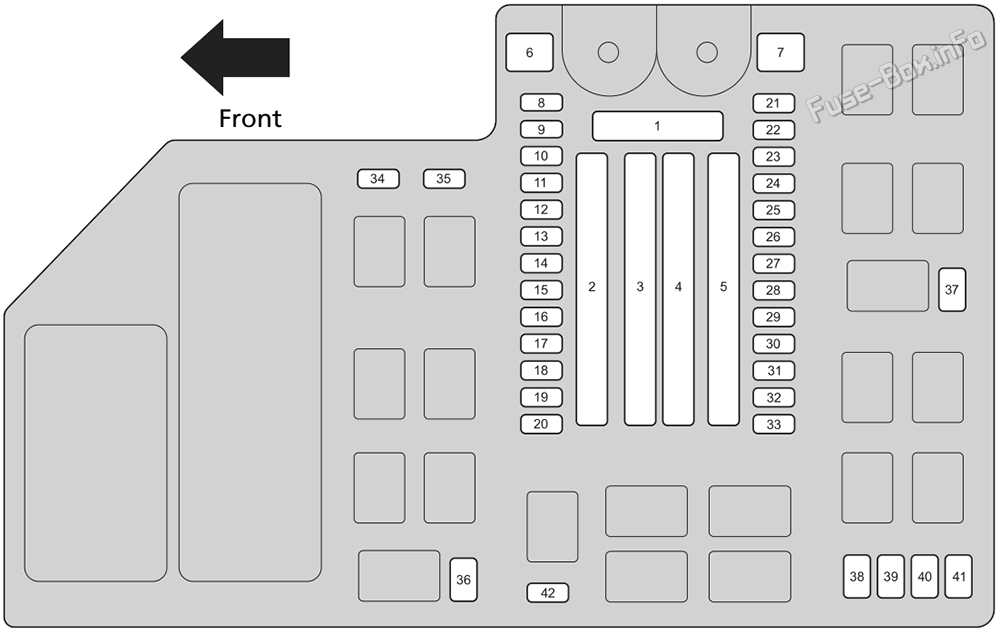

Under-hood fuse box diagram: Honda CR-V (2023-2026)

Определение плавких взрывателей в соотнесении двигателей блок предохранителей
№Охраняемый контурАмпы
1MAIN FUSE150A
2I/S2(30A)
-40A
F/BOX OPTION 160A
PTC HTR 1 *(40A)
F/BOX OPTION 260A
-60A
F/BOX MAIN 160A
32023-2025: AUDIO AMP* (30A)
ST MAGNETIC SW30A
PTC HTR 3 *(40A)
RR DEF30A
-50A
HTR MTR40A
PTG MTR*(40A)
4ABS/VSA FSR40A
ABS/VSA MTR40A
-40A
E BOOSTER40A
IG MAIN 130A
-40A
IG MAIN 230A
5I/S 1(30A)
WIPER30A
EPS70A
-30A
-40A
MAIN FAN30A
F/BOX MAIN 260A
6SUB FAN30A
7SRM 220A
8--
9BACK UP10A
10FR WIPER DEICER*(15A)
112023-2025: RR FOG* (10A)
12--
132023-2025: AUDIO SUB7.5A
14--
15FR FOG(10A)
16--
17A/C MG CLUTCH10A
18HORN15A
19FR WASHER15A
20AUDIO*15A
21SRM 120A
22DBW15A
23HAZARD10A
24VBU10A
25IGP15A
26TCU10A
27LCM L20A
28INJ20A
29STOP10A
30LCM R20A
31IG COIL15A
32--
33--
34--
35--
36AUDIO MAIN VST(15A)
372023-2025: AUDIO SUB VST*(7.5A)
38--
39IGPS VBACT7.5A
40IGPS FAN7.5A
41IGPS LAF7.5A
42MON 25A
* Не имеется во всех моделях.

Сопоставимость пассажиров блок предохранителей es

Расположение блока предохранителей

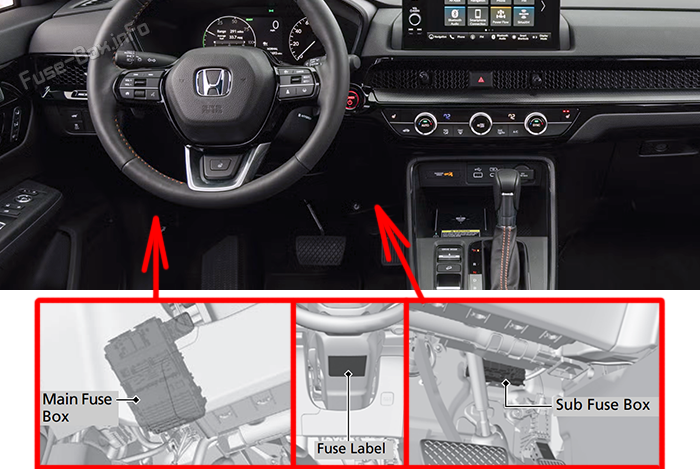

Располагался под приборной доской. На этикетке под рулевой колонкой указаны места взрывания.Location of the fuses in the passenger compartment: Honda CR-V (2023-2026)

блок предохранителей Диаграммы

Основные внутренние блок предохранителей

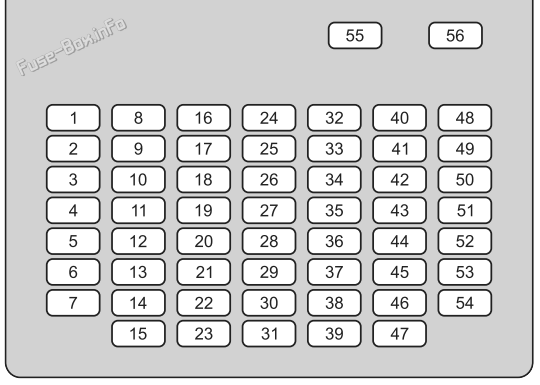

Instrument panel fuse box #1 diagram: Honda CR-V (2023-2026)

Назначение взрывателей в главном внутреннем блок предохранителей
№Охраняемый контурАмпы
1P/W DR20A
2P/W AS20A
3P/W RR R20A
4P/W RR L20A
5OPTION10A
6SRS10A
7T/G MTR/TRUNK ACT*(10A)
8RVU*10A
9FR ACC SOCKET20A
10DOOR LOCK20A
11METER10A
12OPTION 3 (ST CUT)10A
13OPTION 210A
14OPTION 6 (VB SOL)10A
15DR DOOR UNLOCK(10A)
16IMG10A
17YOP TRAILER*(20A)
18HAC OP*(20A)
19--
20USB CHG*10A
21CARGO ACC SOCKET20A
22SMART10A
23DR DOOR LOCK(10A)
24E-DPS*20A
25--
26SRS10A
27ACG10A
28OPTION 5 (ABS)10A
29FUEL PUMP20A
30L SIDE DOOR UNLOCK10A
31R SIDE DOOR UNLOCK10A
32SUNROOF*20A
332026: USB CHG PD10A
34--
35SUNSHADE*20A
36RR H/SEAT*(20A)
37--
38RR BLOWER*20A
39R SIDE DOOR LOCK10A
40DR P/SEAT SLIDE*20A
41DRP/SEAT REC*20A
422023-2025: ETHANOL*5A
432023-2025: A/C
2026: OPTION		10A
44DRL5A
45ACC10A
46--
47L SIDE DOOR LOCK10A
48H/SEAT*(20A)
49AS P/SEAT REC*20A
50P/LUMBAR DR/AS*10A
51--
52PTG CLOSER*(20A)
53AS P/SEAT SU*20A
54OPTION 110A
55--
56--
* Не имеется во всех моделях.

Внутренние блок предохранителей

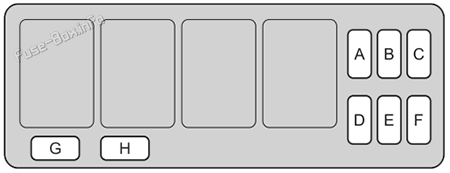

Instrument panel fuse box #2 diagram: Honda CR-V (2023-2026)

Назначение взрывателей во внутренней подлодке блок предохранителей
№Охраняемый контурАмпы
AACC(5A)
BEOP(10A)
C--
DMETER(10A)
EOPTION(10A)
F--
G--
H--

Дополнительная информация: Honda Cr V 2023-2026

Предохранители и реле honda cr v 2023 2026: расположение блоков, схемы, номера позиций и номиналы. Обозначения цепей и штатные коды сохранены в исходном виде.
