Предохранители и реле Honda E 2020-2023
Схемы относятся к указанным годам и вариантам Honda E 2020-2023. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Honda.
Электромобиль Honda e выпускается с 2020 года. Здесь приведены схемы блоков предохранителей Honda e 2020, 2021, 2022 и 2023 годов, сведения об их расположении и назначении каждого предохранителя.
Схема предохранителей Honda e 2020-2023
Содержание
Блок предохранителей в салоне
Расположение блока предохранителей

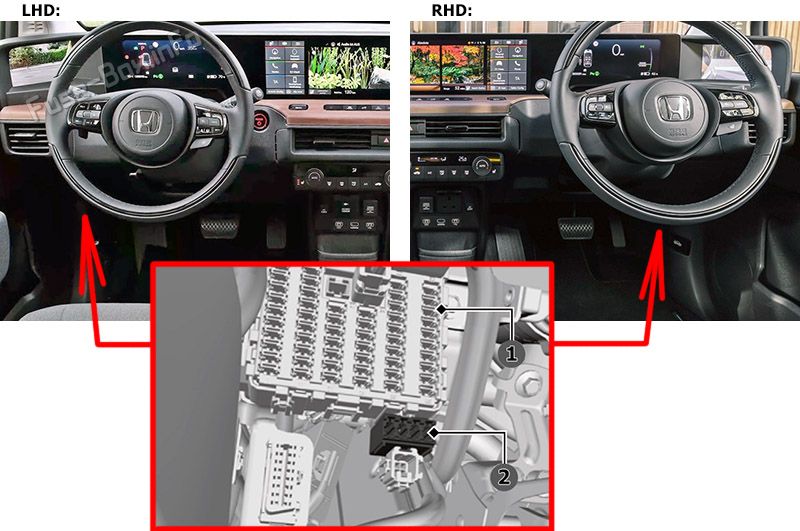

Предохранители расположены за приборной панелью со стороны водителя. Дополнительный блок находится под основным блоком предохранителей.
- Блок предохранителей A;
- Блок предохранителей B.

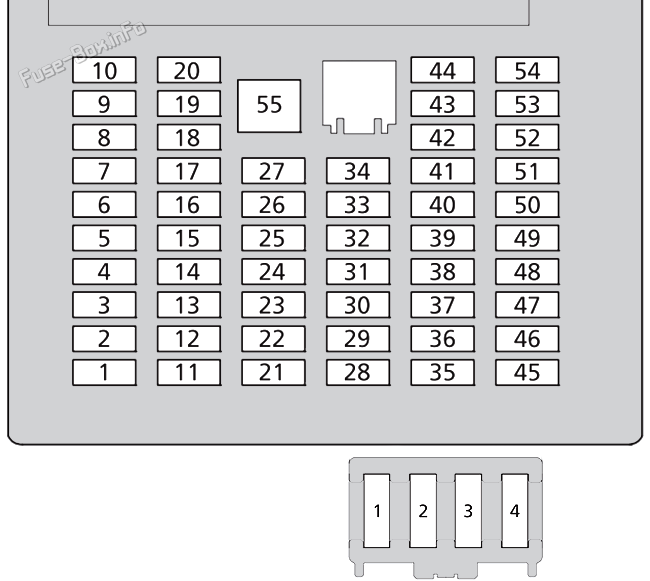

Схема блока предохранителей
| № | Защищаемая цепь | Номинал |
|---|---|---|
| 1 | - | - |
| 2 | LEFT SIDE DOOR UNLOCK | 10A |
| 3 | RIGHT SIDE DOOR UNLOCK | 10A |
| 4 | ACC | 10A |
| 5 | - | - |
| 6 | SRS | 10A |
| 7 | - | - |
| 8 | P-ACT ECU | 7.5A |
| 9 | KEYLESS ACCESS | 10A |
| 10 | REAR FOG | 10A |
| 11 | LEFTSIDE DOOR LOCK | 10A |
| 12 | - | - |
| 13 | RIGHT SIDE DOOR LOCK | 10A |
| 14 | OPTION | 10A |
| 15 | DAYTIME RUNNING LIGHT | 5A |
| 16 | - | - |
| 17 | WIDE MONITOR | 10A |
| 18 | HAZARD | 10A |
| 19 | CENTRE CAMERA MIRROR SYSTEM | 7.5A |
| 20 | QUICK CHARGEING SYSTEM | 10A |
| 21 | - | - |
| 22 | - | - |
| 23 | COMBO | 10A |
| 24 | IMG | 10A |
| 25 | SHIFTER | 7.5A |
| 26 | LEFT SIDE CAMERA MIRROR SYSTEM | 10A |
| 27 | RIGHT SIDE CAMERA MIRROR SYSTEM | 10A |
| 28 | ABS/VSA | 7.5A |
| 29 | ELECTRIC POWER PLANT | 7.5A |
| 30 | - | - |
| 31 | REAR USB CHARGER | 10A |
| 32 | OPTION | 10A |
| 33 | - | - |
| 34 | FRONT SEAT HEATERS | 20A |
| 35 | ACG | 10A |
| 36 | METER | 10A |
| 37 | OPTION | 10A |
| 38 | - | - |
| 39 | - | - |
| 40 | HEATED STEERING WHEEL | 10A |
| 41 | IGC | 10A |
| 42 | - | - |
| 43 | AUDIO SUB | 7.5A |
| 44 | PREMIUM AMP | 20A |
| 45 | REAR WIPER | 10A |
| 46 | SRS | 10A |
| 47 | - | - |
| 48 | A/C MAIN | 10A |
| 49 | DOOR LOCK | 20A |
| 50 | FRONT ACCESSORY SOCKET | 20A |
| 51 | - | - |
| 52 | A/C ELECTRIC WATER PUMP | 10A |
| 53 | SUPER LOCK | 20A |
| 54 | POPUP DOOR OUTER HANDLE | 15A |
| 55 | - | - |
| Дополнительный блок предохранителей: | ||
| 1 | LEFT REAR POWER WINDOW | 30A |
| 2 | PASSENGER'S POWER WINDOW | 30A |
| 3 | RIGHT REAR POWER WINDOW | 30A |
| 4 | DRIVER'S POWER WINDOW | 30A |
Блок предохранителей в переднем отсеке
Расположение блока предохранителей

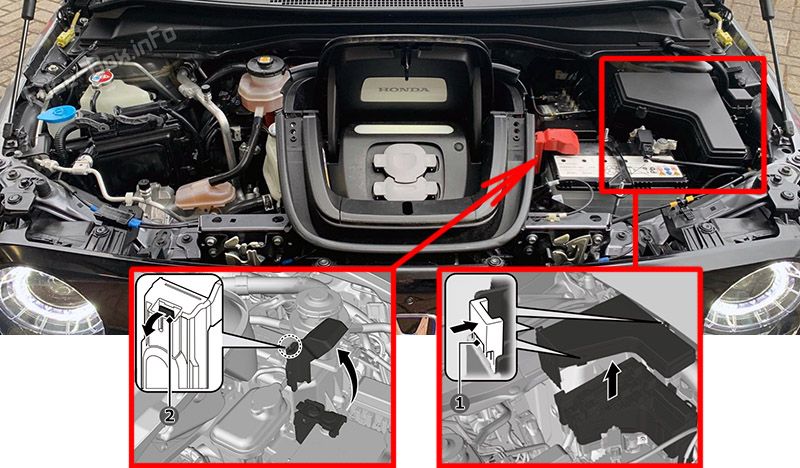

Блок предохранителей расположен рядом с 12-вольтной аккумуляторной батареей. Нажмите на фиксаторы и снимите крышку. Для доступа к 12-вольтному предохранителю нажмите на крышку клеммы β+, затем снимите её, потянув за фиксатор, как показано.

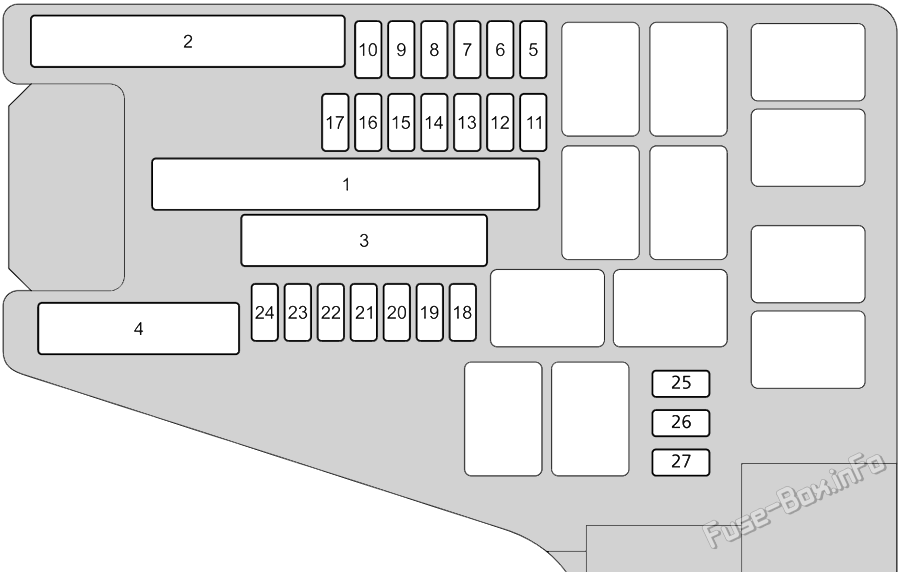

Схема блока предохранителей
| № | Защищаемая цепь | Номинал |
|---|---|---|
| 1-1 | FUSE BOX SUB | 40A |
| 1-2 | ESB | 40A |
| 1-3 | ABS/VSA FSR | 40A |
| 1-4 | RELAY MODULE 1 | 30A |
| 1-5 | IG MAIN 2 | 30A |
| 1-6 | IG MAIN | 30A |
| 1-7 | MAIN FUSE | 150A |
| 2-1 | EPS | 70A |
| 2-2 | FUSE BOX MAIN 2 | 50A |
| 2-3 | ABS/VSA MOTOR | 40A |
| 2-4 | COOLING FAN | 60A |
| 2-5 | FUSE BOX OPTION 2 | 50A |
| 2-6 | RELAY MODULE 2 | 30A |
| 3-1 | R/BOX MAIN 1 | 40A |
| 3-2 | FRONT DEICER RIGHT | 30A |
| 3-3 | - | - |
| 3-4 | FUSE BOX OPTION 1 | 40A |
| 3-5 | FUSE BOX MAIN 1 | 40A |
| 3-6 | BLOWER MOTOR | 40A |
| 4-1 | POWER WINDOW MAIN 1 | 60A |
| 4-2 | POWER WINDOW MAIN 2 | 60A |
| 4-3 | REAR DEFROSTER | 40A |
| 4-4 | FRONT DEICER LEFT | 30A |
| 5 | COOLING FAN CONTROL | 5A |
| 6 | WIPER | 30A |
| 7 | STOP LIGHTS | 10A |
| 8 | IGA | 10A |
| 9 | IGB | 10A |
| 10 | BACK UP P/P | 10A |
| 11 | DT ELECTRIC WATER PUMP 2 | 10A |
| 12 | - | - |
| 13 | HEAD LIGHT CONTROL LEFT | 10A |
| 14 | HEAD LIGHT CONTROL RIGHT | 10A |
| 15 | DT ELECTRIC WATER PUMP | 15A |
| 16 | BATTERY SENSOR | 7.5A |
| 17 | IGMG ECU | 7.5A |
| 18 | BACK UP | 10A |
| 19 | AUDIO | 15A |
| 20 | WASHER | 15A |
| 21 | ES VLV1 | 7.5A |
| 22 | ES VLV2 | 7.5A |
| 23 | HORN | 10A |
| 24 | ES ELECTRIC COOLANT HEATER | 10A |
| 25 | ES ELECTRIC WATER PUMP | 10A |
| 26 | FRONT FOG LIGHT | 15A |
| 27 | CHARGE LID ACTUATOR | 10A |
| Предохранитель 12-вольтной аккумуляторной батареи: | ||
| BATTERY | 175A |
Блок предохранителей в багажном отделении
Расположение блока предохранителей

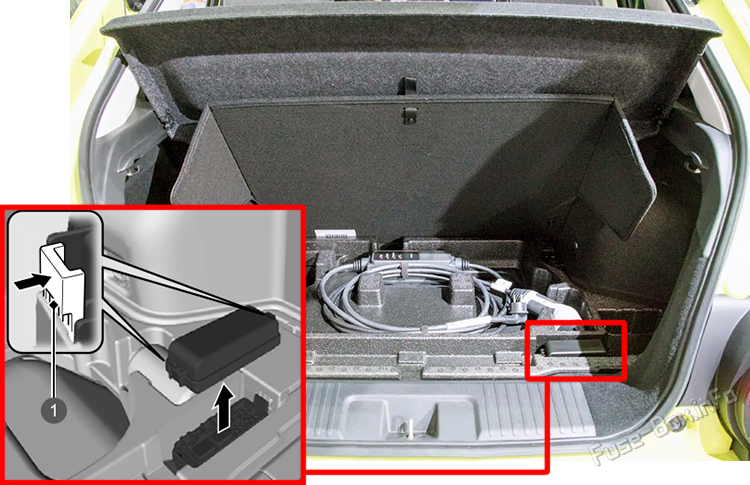

Задний блок предохранителей расположен под крышкой пола багажного отделения. Для доступа снимите панель пола багажника, затем нажмите на фиксаторы и откройте крышку блока.

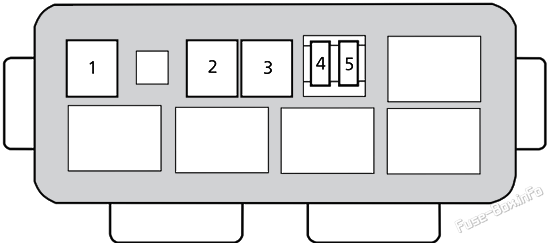

Схема блока предохранителей
| № | Защищаемая цепь | Номинал |
|---|---|---|
| 1 | EOP | 20A |
| 2 | P-ACT | 30A |
| 3 | - | - |
| 4 | - | - |
Дополнительная информация: Honda E 2020-2023
Предохранители и реле honda e 2020 2023: расположение блоков, схемы, номера позиций и номиналы. Обозначения цепей и штатные коды сохранены в исходном виде.
