Предохранители и реле Honda Fr V Edix 2005-2009
Схемы относятся к указанным годам и вариантам Honda Fr V Edix 2005-2009. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Honda.
Компактвэн Honda FR-V (Edix), тип кузова MPV, выпускался с 2004 по 2009 год. Здесь приведены схемы блоков предохранителей Honda FR-V 2005, 2006, 2007, 2008 и 2009 годов, сведения об их расположении и назначении каждого предохранителя.
Схема предохранителей Honda FR-V
Содержание
Блок предохранителей в салоне
Расположение блока предохранителей

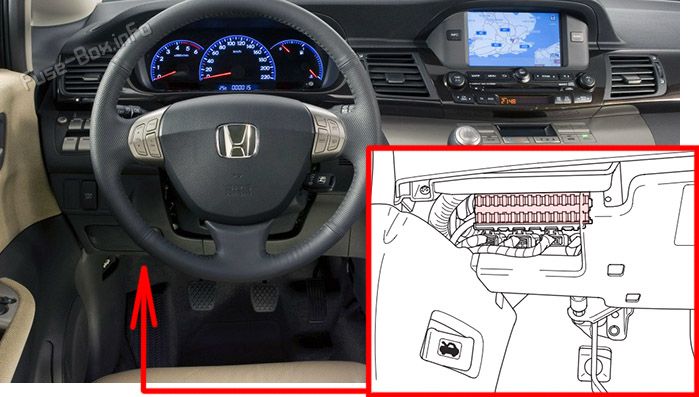

Салонный блок предохранителей находится под приборной панелью со стороны водителя.

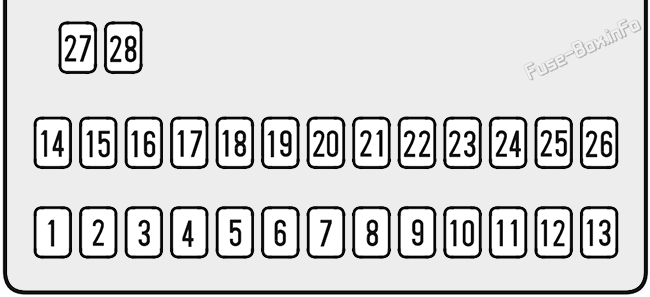

Схема блока предохранителей
| № | Защищаемые цепи |
|---|---|
| 1 | Бензиновый двигатель: катушка зажигания Дизель: фонари заднего хода |
| 2 | SRS |
| 3 | ABS |
| 4 | Не используется |
| 5 | Передние стеклоочистители |
| 6 | Бензиновый двигатель: фонари заднего хода |
| 7 | Топливный насос Дизель:PGM-FI (ECM) |
| 8 | ACG (IG) |
| 9 | Комбинация приборов |
| 10 | Сиденье с подогревом |
| 11 | Задний противотуманный фонарь |
| 12 | IGP |
| 13 | Не используется |
| 14 | Задний стеклоочиститель |
| 15 | SRS |
| 16 | Зеркало |
| 17 | Освещение |
| 18 | IG HAC |
| 19 | Стеклоподъёмник пассажира |
| 20 | Левый задний электростеклоподъёмник |
| 21 | Правый задний электростеклоподъёмник |
| 22 | Дверные замки |
| 23 | Стеклоподъёмник водителя |
| 24 | Звук |
| 25 | Бензиновый двигатель: DBW Дизельный двигатель: обогрев зеркал |
| 26 | Габаритные огни |
| 27 | ACC прикуриватель |
| 28 | ACC |
Блок предохранителей в моторном отсеке
Расположение блока предохранителей

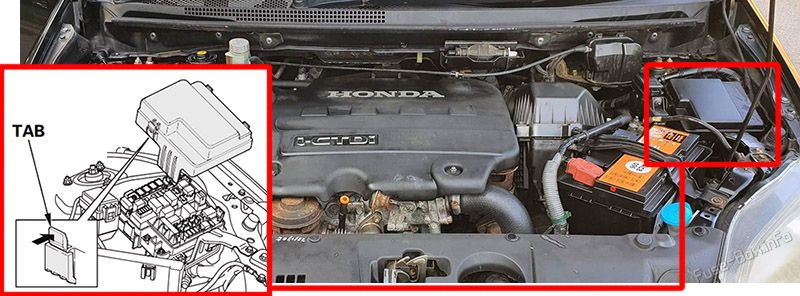

Блок предохранителей под капотом расположен с левой или правой стороны моторного отсека. Чтобы открыть его, нажмите на фиксаторы, как показано.

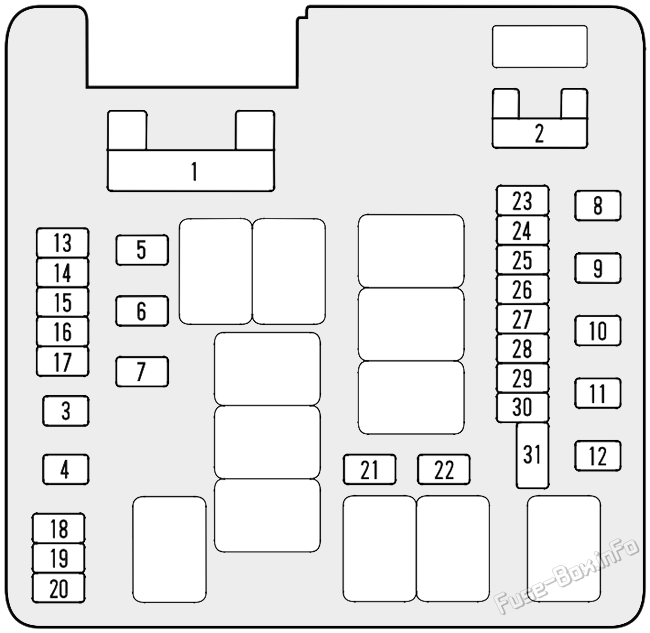

Схема блока предохранителей
| № | Защищаемые цепи |
|---|---|
| 1-1 | Аккумуляторная батарея |
| 1-2 | Бензиновый двигатель: Не используется Дизельный двигатель: система впрыска |
| 2-1 | 4.7.5 Переключатель зажигания |
| 2-2 | Дополнительное оборудование |
| 3-1 | ABS P |
| 3-2 | VSA P |
| 4-1 | ABS V |
| 4-2 | VSA V |
| 5 | Бензиновый двигатель: блок управления двигателем Дизель:PTC HTR1 |
| 6 | Дизель:PTC HTR2 |
| 7 | Дизель:PTC HTR3 |
| 8 | Обогрев заднего стекла |
| 9 | вентилятор радиатора |
| 10 | Вентилятор |
| 11 | Электродвигатель вентилятора отопителя |
| 12 | Дизельные двигатели: топливный обогреватель |
| 13 | Бензиновый двигатель: катушка зажигания Дизель: омыватель фар |
| 14 | Звуковой сигнал, стоп-сигналы |
| 15 | Бензиновый двигатель: Датчик LAF Дизель: люк |
| 16 | Аварийная сигнализация |
| 17 | Дневные ходовые огни (DRL) |
| 18 | Дизельные двигатели: монитор топливных обогревателей |
| 19 | Бензиновый двигатель: датчик уровня масла Дизельные двигатели: топливный обогреватель |
| 20 | Выключатель стоп-сигналов |
| 21 | Левая фара |
| 22 | Правая фара |
| 23 | Задние огни |
| 24 | Освещение салона |
| 25 | Дизель:PGM-FI (ECM) Главное |
| 26 | Суперблокировка |
| 27 | Бензиновый двигатель: люк Дизель: Всасывающий клапан |
| 28 | Бензиновый двигатель: передний демистер Дизель:PGM-FI (ECM) Дополнительный контур |
| 29 | Муфта MG |
| 30 | Передние противотуманные фары |
| 31 | FR стеклоочиститель AS |
