Предохранители и реле Honda Passport 2026

Схемы относятся к указанным годам и вариантам Honda Passport 2026. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Honda.



В статье рассмотрен Honda Passport четвёртого поколения 2026 года. Здесь приведены схемы блоков предохранителей Honda Passport 2026, сведения об их расположении и назначении каждого предохранителя.

Схема предохранителей Honda Passport 2026

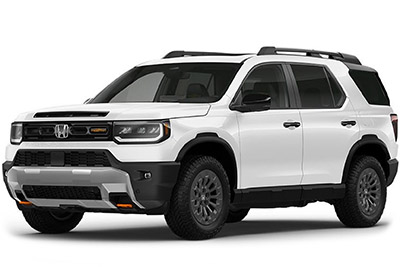

Honda Passport (2026)

Блок предохранителей в моторном отсеке

Расположение блока предохранителей

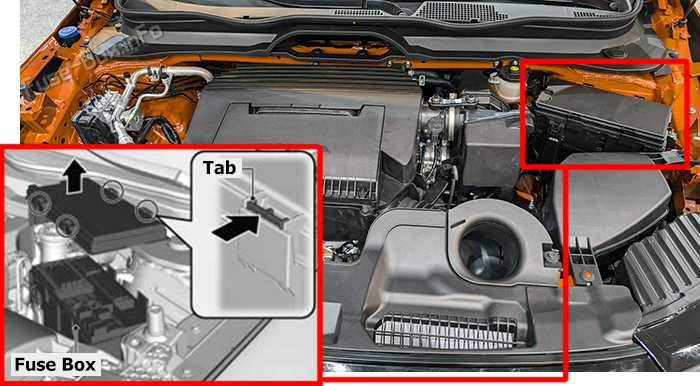

Блок расположен с левой стороны моторного отсека. Нажмите на фиксаторы и снимите крышку; схема расположения предохранителей нанесена на крышку блока.Location of the fuses in the engine compartment: Honda Passport (2026)

Схема блока предохранителей

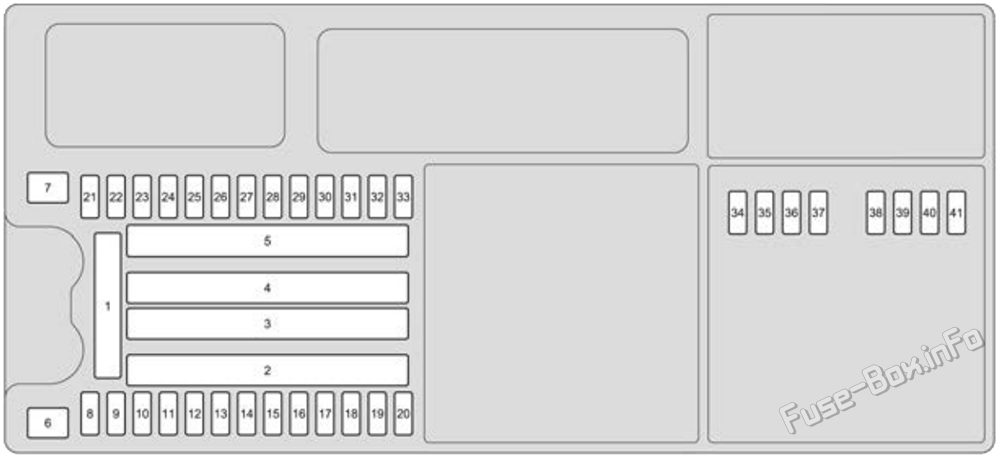

Under-hood fuse box diagram: Honda Passport (2026)

Назначение предохранителей в блоке моторного отсека
№Защищаемая цепьНоминал
1BATTERY225A
2IDLE STOP 130A
IDLE STOP 230A
EPS80A
FET MAIN 170A
FUSE BOX MAIN 160A
FUSE BOX OP 160A
RR BLOWER30A
3ACM30A
STARTER CUT30A
--
RAD FAN 140A
ACC SOCKET MAIN40A
RR DEF40A
FUSE BOX OP 260A
4EBB40A
PTG40A
--
HEATER MTR40A
ABS/VSA FSR40A
AC INVERT*(30A)
FUSE BOX MAIN 260A
5FET MAIN 230A
ABS/VSA MOTOR40A
IG MAIN 230A
SRM 230A
SRM 130A
4WD30A
IG MAIN 130A
6RAD FAN 240A
7WIPER MOTOR30A
8PTG20A
9ICB SUB*(20A)
10RFC RELAY10A
11BACKUP10A
12Аккумуляторная батарея*(20A)
13Электрические тормоза прицепа*(20A)
14HORN15A
15Фонари заднего хода прицепа*(10A)
16VBU10A
17--
185.7 Габаритные огни прицепа*(30A)
19FI MAIN20A
20IN320A
21TCU 115A
22IG COIL15A
23HAZARD10A
24R H/L15A
25STOP5A
26L H/L15A
27TCU 310A
28TCU 210A
29--
30Стоп-сигналы/указатели поворота прицепа*(10A)
31FR WASHER15A
32BATT SNSR10A
33SHUTTER GRILLE10A
34IG1 START5A
35BATT FAN5A
36FI ECU5A
37--
38IG1 PCS5A
39IGPS VSSV10A
40--
41--
*: устанавливается не на все модели.

Блок предохранителей в салоне es

Расположение блока предохранителей

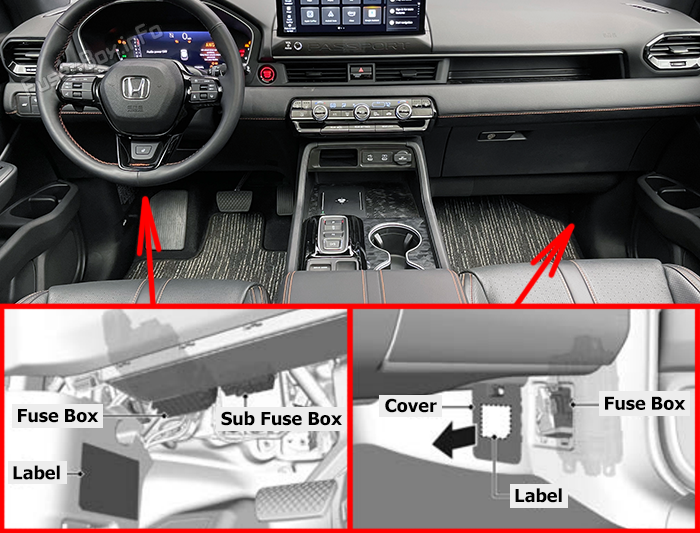

  • Салонный блок предохранителей со стороны водителя расположен под приборной панелью. Позиции предохранителей указаны на этикетке боковой панели.
  • Салонный блок предохранителей со стороны пассажира расположен в нижней части панели. Снимите крышку; схема расположения предохранителей нанесена на крышку блока.

Location of the fuses in the passenger compartment: Honda Passport (2026)

блок предохранителей Диаграммы

Основной салонный блок со стороны водителя

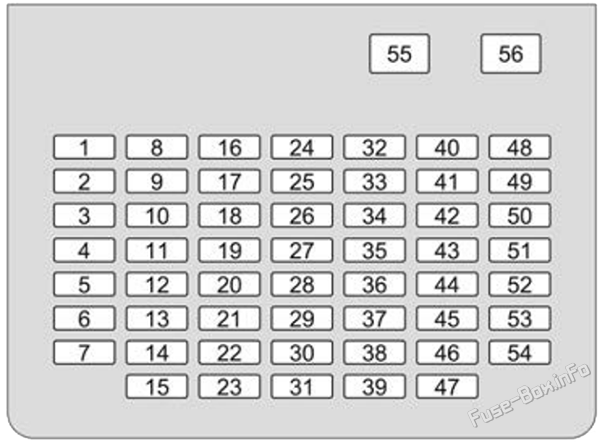

Interior fuse box #1 diagram: Honda Passport (2026)

6.11.2 Назначение предохранителей в основном блоке со стороны водителя
№Защищаемая цепьНоминал
1DRIVER POWER WINDOW30A
2PASSENGER POWER WINDOW30A
3REAR R POWER WINDOW30A
4REAR L POWER WINDOW30A
5OPTION10A
6SRS10A
7--
8--
9REAR ACCESSORY*(20A)
10DOOR LOCK MAIN20A
11METER10A
12TRANSMISSION10A
13REAR WIPER10A
14--
15DRIVER DOOR UNLOCK10A
16SUNROOF*(20A)
17--
18HAC ACCESSORY*(20A)
19ALL WHEEL DRIVE10A
20DISPLAY10A
21--
22SMART ENTRY10A
23DRIVER DOOR LOCK10A
24--
25SHIFTER10A
26SRS10A
27ACG15A
28VSA/ABS10A
29FUEL PUMP20A
30LEFT DOOR UNLOCK10A
31RIGHT DOOR UNLOCK10A
32SUNSHADE*(20A)
33CGW10A
34--
35FRONT USB CHARGE10A
36REAR USB CHARGE10A
37--
38--
39RIGHT DOOR LOCK10A
40DRIVER SEAT SLIDE20A
41DRIVER SEAT RECLINE20A
42STARTER10A
43AIRCON10A
44DRL10A
45ACCESSORY10A
46--
47LEFT DOOR LOCK10A
48--
49PASSENGER SEAT SLIDE20A
50DRIVER SEAT LUMBAR10A
51--
52--
53PASSENGER SEAT RECLINE20A
54--
55AUDIO AMP*(30 A)
56--
*: устанавливается не на все модели.

Дополнительный блок со стороны водителя

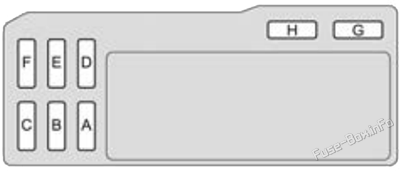

Interior fuse box #2 diagram: Honda Passport (2026)

Назначение предохранителей в дополнительном блоке со стороны водителя
№Защищаемая цепьНоминал
AOPTION10A
BACCESSORY10A
CAUDIO15A
DMVC*(10A)
EAUDIO20A
F--
GMETER15A
HMICU10A
*: устанавливается не на все модели.

Салонный блок предохранителей со стороны пассажира

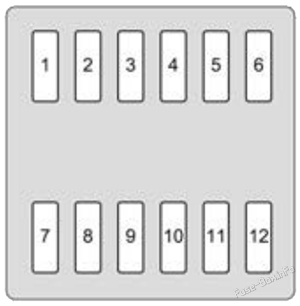

Interior fuse box #3 diagram: Honda Passport (2026)

Назначение предохранителей в блоке со стороны пассажира
№Защищаемая цепьНоминал
1--
2A/C COMPRESSOR10A
3HEATED STEERING WHEEL*(10A)
4FR DEICER*(15A)
5FRONT FOG LIGHTS*(10A)
6FI SUB15A
7FRONT HEATED SEAT20A
8--
9--
10REAR HEATED SEAT*(20A)
11--
12FRONT ACC SOCKET20A
*: устанавливается не на все модели.

Дополнительная информация: Honda Passport 2026

Предохранители и реле honda passport 2026: расположение блоков, схемы, номера позиций и номиналы. Обозначения цепей и штатные коды сохранены в исходном виде.
