Предохранители и реле Honda Pilot 2023-2026

Схемы относятся к указанным годам и вариантам Honda Pilot 2023-2026. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Honda.



В статье рассмотрен Honda Pilot четвёртого поколения, выпускаемый с 2023 года. Здесь приведены схемы блоков предохранителей Honda Pilot 2023, 2024, 2025 и 2026 годов, сведения об их расположении и назначении каждого предохранителя.

Схема предохранителей Honda Pilot 2023-2026

Honda Pilot (2023-2026)

Блок предохранителей в моторном отсеке

Расположение блока предохранителей

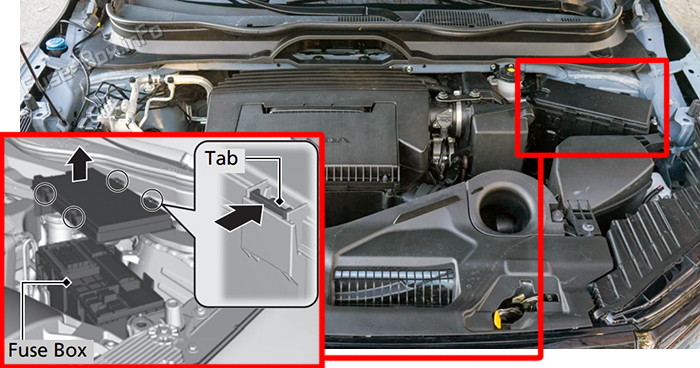

Блок расположен рядом с бачком тормозной жидкости. Нажмите на фиксаторы и снимите крышку; схема расположения предохранителей нанесена на крышку блока.Location of the fuses in the engine compartment:Honda Pilot (2023-2026)

Схема блока предохранителей

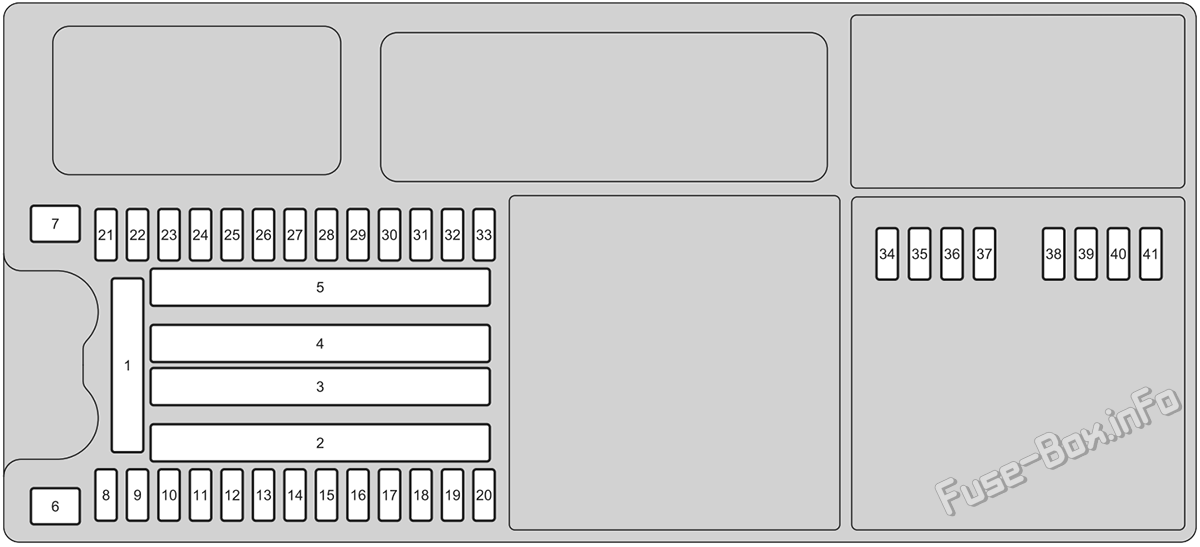

Under-hood fuse box diagram: Honda Pilot (2023-2026)

Назначение предохранителей в блоке моторного отсека
№Защищаемая цепьНоминал
1BATTERY225A
2Стоп-сигналы 1(30A)
Стоп-сигналы 2(30A)
EPS80A
Главный FET 170A
Главный блок предохранителей 160A
Дополнительный блок предохранителей 160A
Задний вентилятор30A
3ACM30A
Отключение стартера30A
Электродвигатель дополнительного вентилятора30A
Электродвигатель вентилятора отопителя40A
Основные цепи электропитания*(40A)
Обогрев заднего стекла40A
Дополнительный блок предохранителей 260A
4Розетка питания AC*(30A)
EBB40A
Мощность(40A)
ABS/VSA FSR40A
-60A
Электродвигатель стеклоочистителя30A
блок предохранителей Основные 260A
5FET Основные 230A
Электродвигатель ABS/VSA40A
IG Основные 230A
SRM 230A
SRM 130A
AWD*(30A)
IG Главный 130A
6Вентилятор30A
7Основная цепь прицепа*(30A)
8Мощность(20A)
92023-2025: Задняя аудиосистема*(15A)
10--
11Фонари заднего хода10A
12Зарядная цепь прицепа*(20A)
13Тормозная система прицепа*(20A)
14Звуковой сигнал15A
15--
162023-2025: VBU10A
17--
18--
19Главная цепь FI20A
20Топливные форсунки20A
21TCU 115A
22Катушки зажигания IG15A
23Аварийная сигнализация15A
24Правая фара H/L15A
25Стоп-сигналы5A
26Левая фара H/L15A
27TCU 310A
28TCU 210A
29--
30--
31Передний контур15A
32Датчик аккумуляторной батареи10A
33Жалюзи решётки радиатора10A
34IG1 START5A
35Вентилятор аккумулятора5A
36FI ECU5A
37--
38IG1 PCS5A
39IGPS RAD10A
40IGPS VSSV(10A)
41--
* Устанавливается не на все модели.

Блок предохранителей в салоне es

Расположение блока предохранителей

  • Салонный блок предохранителей со стороны водителя расположен под приборной панелью. Позиции предохранителей указаны на этикетке боковой панели.
  • Салонный блок предохранителей со стороны пассажира расположен в нижней части панели. Снимите крышку; схема расположения предохранителей нанесена на крышку блока.

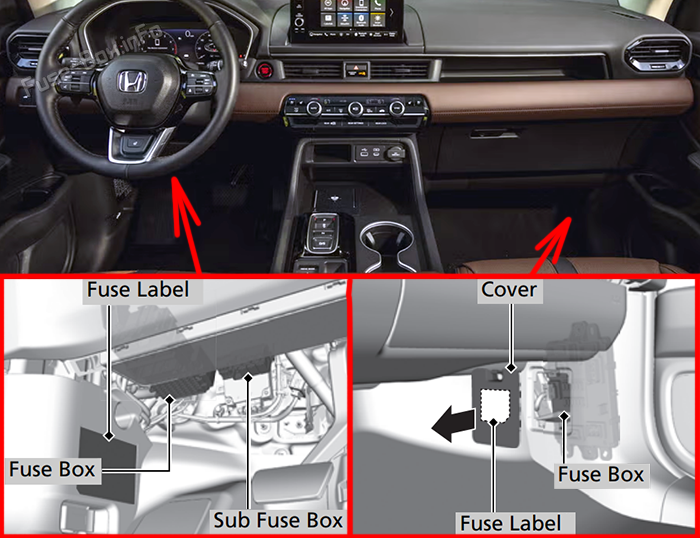

Location of the fuses in the passenger compartment: Honda Pilot (2023-2026)

блок предохранителей Диаграммы

Основной салонный блок со стороны водителя

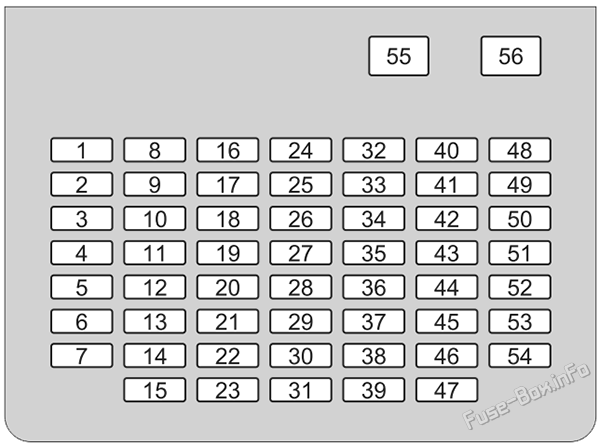

Interior fuse box №1 diagram: Honda Pilot (2023-2026)

6.11.2 Назначение предохранителей в боковой основной части водителя блок предохранителей
№Защищаемая цепьНоминал
1Электростеклоподъёмник водителя30A
2Электростеклоподъёмник переднего пассажира30A
3Правый задний электростеклоподъёмник30A
4Левый задний электростеклоподъёмник30A
5Вариант10A
6SRS10A
72023-2025: Электродвигатель вентилятора*(10A)
8--
9Задняя дополнительная розетка питания*(20A)
10Дверные замки20A
11Комбинация приборов10A
122023-2025: Трансмиссия
2026: MISS SOL		10A
13Задний стеклоочиститель10A
14--
15Разблокировка двери водителя(10A)
16Панорамная крыша*(20A)
17--
182023-2025: HAC ACCESSORY*(20A)
19AWD*(10A)
202026: Центральный дисплей10A
21--
22Система бесключевого доступа10A
23Дверные замки водителя(10A)
24--
25Селектор трансмиссии10A
26SRS10A
27ACG15A
28ABS/VSA10A
29FUEL PUMP20A
30Разблокировка левой сдвижной двери10A
31Разблокировка правой сдвижной двери10A
32Солнцезащитная шторка*(20A)
332023-2025: IMG
2026: CGW		10A
34--
352023-2025: Зарядный разъём USB
2026: Передний USB		10A
362026: Задний USB15A
372023-2025: Аудиосистема*(10A)
38Система напоминания о пассажирах на заднем сиденье20A
39Замок правой сдвижной двери10A
40Продольная регулировка сиденья водителя(20A)
41Регулировка электропривода сиденья водителя(20A)
42Запуск10A
43A/C10A
44DRL10A
45Дополнительное оборудование10A
46--
47Замок левой сдвижной двери10A
48--
49Регулировка спинки сиденья переднего пассажира(20A)
505.7.5 Поясничная опора сиденья водителя(10A)
51--
52--
53Электропривод сиденья переднего пассажира(20A)
54--
55Аудиосистема*(30A)
56--
* Устанавливается не на все модели.

Водитель (сбоку) блок предохранителей

Interior fuse box №2 diagram: Honda Pilot (2023-2026)

Назначение предохранителей в дополнительном блоке со стороны водителя
№Защищаемая цепьНоминал
AВариант VST(10A)
BДополнительное оборудование VST(10A)
C2023-2025: аудио
2026: Фонари заднего хода 2		(15A)
DСистема камер VST*(10A)
EЗвук VST(20A)
F--
GКомбинация приборов VST(15A)
HMICU VST(10A)
* Устанавливается не на все модели.

Салонный блок предохранителей со стороны пассажира

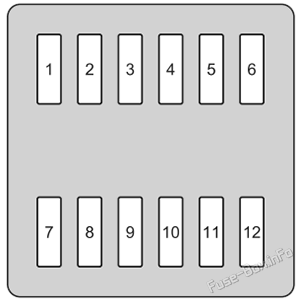

Interior fuse box №3 diagram: Honda Pilot (2023-2026)

Назначение предохранителей в блоке со стороны пассажира
№Защищаемая цепьНоминал
1--
2Компрессор А/С10A
3Рулевое колесо с подогревом*(10A)
4Обогрев ветрового стекла*(15A)
5Противотуманные фары*(10A)
6Дополнительная цепь FI15A
7Подогрев передних сидений*20A
8--
9--
10Подогрев сидений второго ряда*(20A)
11--
12Передняя дополнительная розетка питания20A
* Устанавливается не на все модели.

Дополнительная информация: Honda Pilot 2023-2026

Предохранители и реле honda pilot 2023 2026: расположение блоков, схемы, номера позиций и номиналы. Обозначения цепей и штатные коды сохранены в исходном виде.
