Предохранители и реле Honda Ridgeline 2020-2026

Схемы относятся к указанным годам и вариантам Honda Ridgeline 2020-2026. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Honda.



В статье рассмотрен Honda Ridgeline второго поколения, выпускавшийся с 2020 по 2026 год. Здесь приведены схемы блоков предохранителей Honda Ridgeline 2020, 2021, 2022, 2023, 2024, 2205 и 2026 годов, сведения об их расположении и назначении каждого предохранителя.

Схема предохранителей Honda Ridgeline 2020-2026

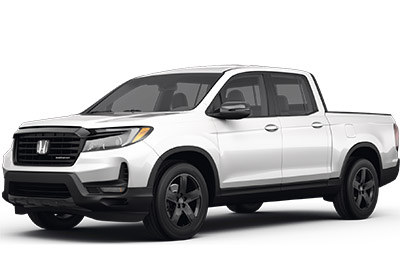

Honda Ridgeline (2020-2026)

Блок предохранителей в моторном отсеке

Расположение блока предохранителей

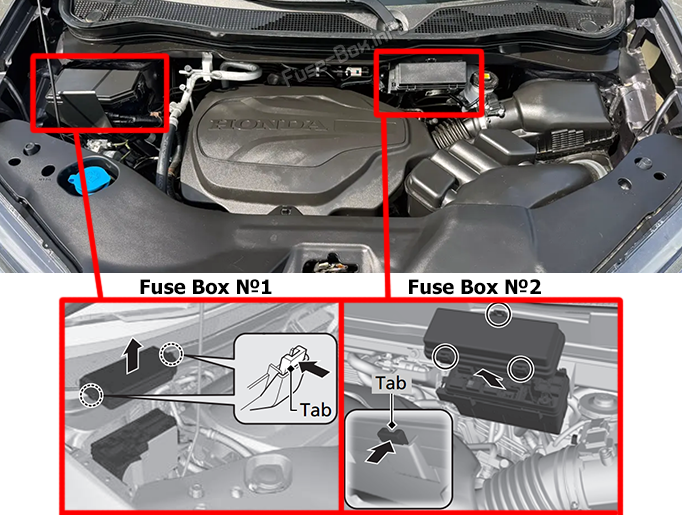

Нажмите на фиксаторы и снимите крышку; схема расположения предохранителей нанесена на крышку блока.Location of the fuses in the engine compartment: Honda Ridgeline (2020-2026)

блок предохранителей Диаграммы

блок предохранителей №1

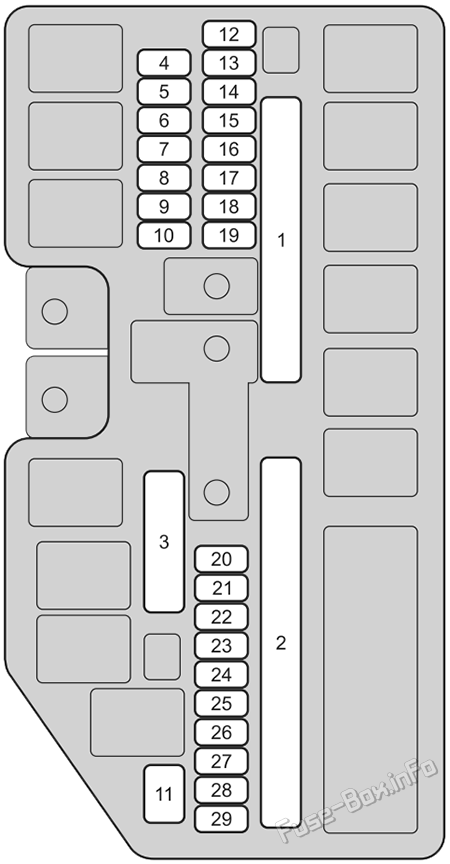

Under-hood fuse box #1 diagram: Honda Ridgeline (2020-2026)

6.4.2 Назначение предохранителей в моторном отсеке блок предохранителей №1
№Защищаемая цепьНоминал
1с розеткой питания AC: AC INVERTER70A
без розетки питания AC: RR BLOWER30A
VSA MTR40A
VSA FSR20A
без розетки питания AC: MAIN FAN30A
MAIN FUSE150A
2SUB FAN30A
WIP MTR30A
WASHER20A
T/G LOCK MAIN20A
ACM30A
FR BLOWER40A
2020-2023: AUDIO AMP(30A)
без розетки питания AC: RR DEF30A
-(40A)
с розеткой питания AC: RR DEF30A
2024-2026, без розетки питания AC: SUB AMP20A
2024-2026, с розеткой питания AC: AUDIO AMP20A
3с розеткой питания AC: RR BLOWER30A
-(30A)
--
-(30A)
с розеткой питания AC: MAIN FAN30A
4без розетки питания AC: SMALL10A
с розеткой питания AC: STOP10A
5T/G LOCK10A
6без розетки питания AC: STOP10A
с розеткой питания AC: SMALL10A
7T/G UNLOCK10A
8без розетки питания AC: L H/L LO10A
с розеткой питания AC: IGPS7.5A
9CRUISE CANCEL SW7.5A
10без розетки питания AC: R H/L LO10A
с розеткой питания AC: L H/L LO10A
11без розетки питания AC: IGPS7.5A
с розеткой питания AC: R H/L LO10A
12без розетки питания AC: INJECTOR20A
с розеткой питания AC: IG COIL15A
13без розетки питания AC: H/L LO MAIN20A
с розеткой питания AC: DBW15A
142020-2023: AC INVERTER RLY
2024-2026: DISPLAY / USB		15A
15без розетки питания AC: FR FOG10A
с розеткой питания AC: BACK UP10A
16без розетки питания AC: HAZARD15A
с розеткой питания AC: MAIN RLY15A
17AS P/SEAT (REC)*(20A)
18AS P/SEAT (SLI)*(20A)
19TCU15A
20MG CLUTCH7.5A
21без розетки питания AC: MAIN RLY15A
с розеткой питания AC: HAZARD15A
22FI SUB15A
23без розетки питания AC: IG COIL15A
с розеткой питания AC: INJECTOR20A
24без розетки питания AC: DBW15A
с розеткой питания AC: H/L LO MAIN20A
25SMALL / STOP MAIN20A
26без розетки питания AC: BACK UP10A
с розеткой питания AC: FR FOG10A
27H/STEERING WHEEL*(10A)
28HORN10A
29VBUM10A
* Устанавливается не на все модели.

блок предохранителей №2

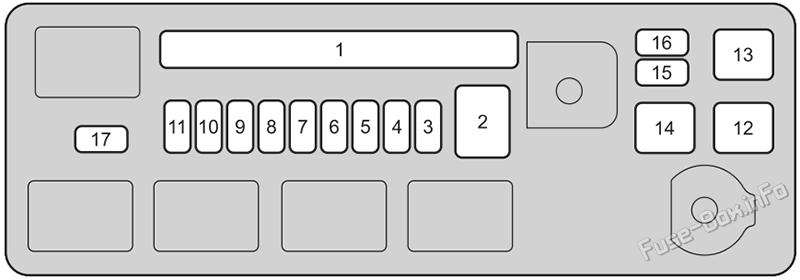

Under-hood fuse box #2 diagram: Honda Ridgeline (2020-2026)

6.4.2 Назначение предохранителей в моторном отсеке блок предохранителей №2
№Защищаемая цепьНоминал
1-(40A)
4WD(20A)
IG MAIN30A
IG MAIN 2 30A
-(40A)
F/B MAIN 260A
F/B MAIN60A
EPS60A
2--
3TRL E-BRAKE(20A)
4с габаритными огнями LED: BMS7.5A
5H/L HI MAIN20A
6+B TRL HAZARD(7.5A)
7+B TRL BACKUP(7.5A)
8CTR ACC SOCKET20A
9TRAILER SMALL(30A)
10ACC / IG2_MAIN10A
11TRL CHARGE(20A)
12ST CUT 130A
13IDLE STOP30A
14IDLE STOP30A
15с габаритными огнями LED: FR DE-ICER(15A)
16RR_HTD SEAT* (20A)
без габаритных огней LED: BMS7.5A
17STRLD7.5A
* Устанавливается не на все модели.

Блок предохранителей в салоне es

Расположение блока предохранителей

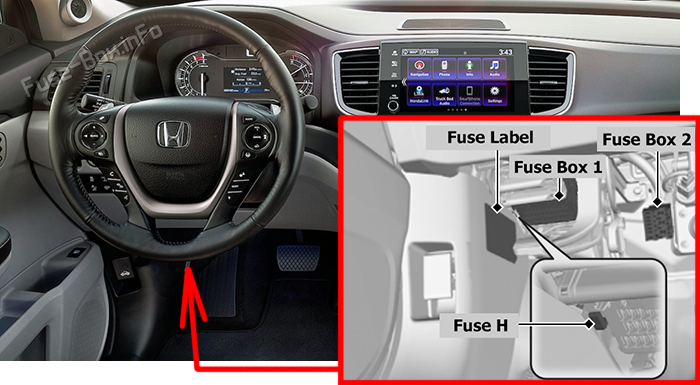

Блок расположен под приборной панелью. Позиции предохранителей указаны на этикетке боковой панели.Location of the fuses in the passenger compartment: Honda Ridgeline (2020-2026)

блок предохранителей Диаграммы

блок предохранителей №1

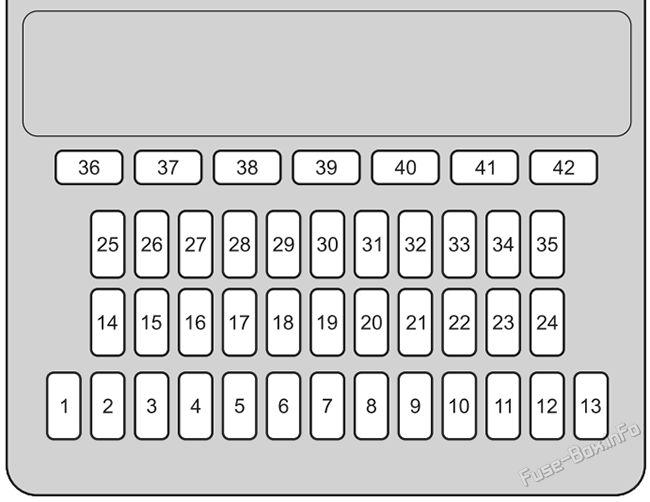

Instrument panel fuse box #1 diagram: Honda Ridgeline (2020-2026)

Назначение предохранителей во внутреннем блоке №1
№Защищаемая цепьНоминал
1DR P/W20A
2DOOR LOCK20A
3SMART7.5A
4AS P/W20A
5FR ACC SOCKET20A
6FUEL PUMP20A
7ACG15A
8FRONT WIPER7.5A
9ABS/VSA7.5A
10SRS10A
11REAR LEFT P/W20A
12BACK P/W*(20A)
13REAR RIGHT P/W20A
14S/R FUEL LID20A
15DR P/SEAT (REC)*(20A)
16CARGO LT7.5A
17FR SEAT HEATER*(20A)
18INTR LT7.5A
19DR REAR DOOR UNLOCK10A
20AS SIDE DOOR UNLOCK10A
21DRL7.5A
22KEY LOCK7.5A
23A/C7.5A
24IG1a FEED BACK7.5A
25INST PANEL LIGHTS7.5A
26LUMBAR SUPPORT*(7.5A)
27PARKING LIGHTS7.5A
28OPTION10A
29BACK LT7.5A
30--
31ST MOTOR7.5A
32SRS7.5A
33AS SIDE DOOR LOCK10A
34DR DOOR LOCK10A
35DR DOOR UNLOCK10A
36DR P/SEAT (SLIDE)*(20A)
37RIGHT H/L HI10A
38LEFT H/L HI10A
39IG1b FEED BACK7.5A
40ACC7.5A
41DR REAR DOOR LOCK10A
42--
* Устанавливается не на все модели.

блок предохранителей №2

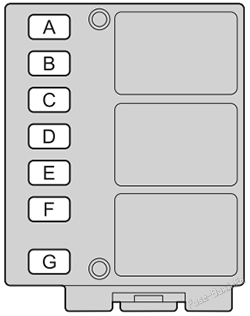

Instrument panel fuse box #2 diagram: Honda Ridgeline (2020-2026)

Назначение предохранителей во внутреннем блоке №2
№Защищаемая цепьНоминал
AMETER7.5A
BABS/VSA7.5A
CACG7.5A
DMICU7.5A
EAUDIO20A
FBACK UP10A
GACC7.5A
H2024-2026: SUB AMP*(10A)
* Предохранитель Н расположен с внутренней стороны блока предохранителей типа А.
