Предохранители и реле Honda Ridgeline (2006-2014)

Схемы относятся к указанным годам и вариантам Honda Ridgeline (2006-2014). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Honda.

Схема предохранителей Honda Ridgeline 2006-2014

Предохранители прикуривателя (розетка) в Honda Ridgeline являются предохранитель № 9 (задняя розетка) в блоке предохранителей приборной панели и предохранитель № 5 (передняя розетка) во вспомогательном блоке предохранителей моторного отсека.

Оглавление

Расположение блока предохранителей

Предохранители автомобиля находятся в трех коробках предохранителей.

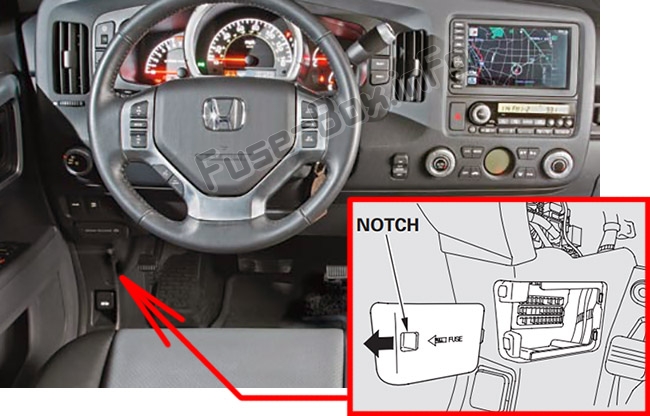

Пассажирский салон

Блок предохранителей в салоне находится внизу слева от водителя.
Чтобы снять крышку, вставьте палец в паз на крышке и слегка потяните ее наружу, затем потяните на себя и снимите с петель. Пассажирский салон

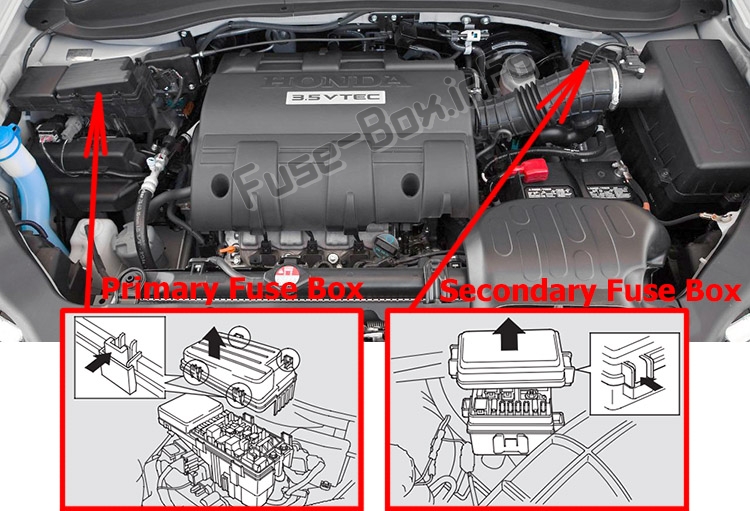

Моторного отсека

Основной блок предохранителей под капотом находится со стороны пассажира.
Вторичный блок предохранителей находится рядом с бачком тормозной жидкости. Моторного отсека

Схемы блока предохранителей

2006, 2007, 2008

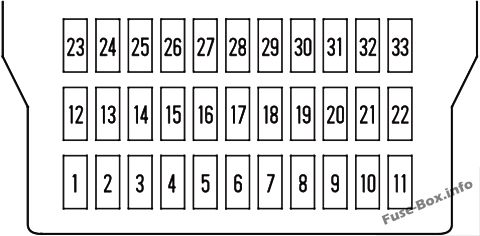

Пассажирский салон

Назначение предохранителей в салоне (2006, 2007, 2008)

No.	Ампер.	Схемы защищены
1	7,5 А	Прикроватные светильники
2	15 A	Катушка ИГ
3	(10 А)	Дневные ходовые огни (канадские модели)
4	15 A	LAF
5	20 A	Радио
6	10 A	Внутреннее освещение
7	7,5 А	Резервное копирование
8	20 A	Замок
9	10 A	Задняя розетка для аксессуаров
10	7,5 А	OPDS
11	30 A	ИГ, стеклоочиститель
12	—	Не используется
13	(10 А)	Поясничная опора сиденья водителя с электроприводом (при наличии)
14	(20 А)	Сдвижное сиденье водителя с электроприводом (при наличии)
15	—	Не используется
16	(20 А)	Регулировка наклона сиденья водителя с электроприводом (при наличии)
17	—	Не используется
18	15 A	ИГ АЧГ
19	15 A	ИГ топливный насос
20	7,5 А	IG Шайба
21	7,5 А	IG-метр
22	10 A	ИГ СРС
23	7,5 А	IGP
24	20 A	Левое заднее стекло
25	20 A	Правое заднее стекло
26	20 A	Пассажирское окно
27	20 A	Заднее окно
28	20 A	Окно водителя
29	—	Не используется
30	7,5 А	ИГ ВАК
31	7,5 А	ИГ ВСА/АБС
32	7,5 А	ACC
33	(7,5 А)	Опция HAC (при наличии)

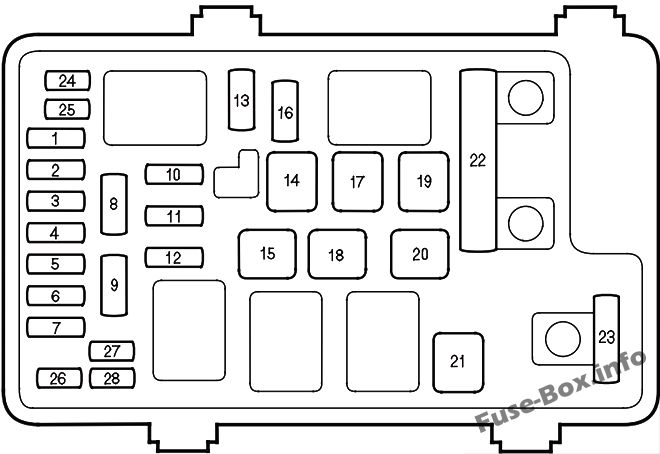

Моторный отсек, основной блок предохранителей

Назначение предохранителей в моторном отсеке, основной блок предохранителей (2006, 2007, 2008)

No.	Ампер.	Схемы защищены
1	10 A	Ближний свет левой фары
2	—	Не используется
3	10 A	Дальний свет левой фары
4	15 A	Маленькие огни
5	10 A	Дальний свет правой фары
6	10 A	Ближний свет правой фары
7	7,5 А	Резервное копирование
8	15 A	ЭБУ FI (PCM)
9	15 A	DBW
10	—	Не используется
11	15 A	Сиденье с подогревом (при наличии)
12	7,5 А	MG сцепление
13	20 A	Рог, стоп
14	20 A	Дефростер
15	40 A	Резервное копирование, АКК
16	15 A	Опасность
17	40 A	Опция 1
18	—	Не используется
19	30 A	Охлаждающий вентилятор
20	30 A	Вентилятор конденсатора
21	40 A	Двигатель нагревателя
22	40 A	Seat
22	120 А	Батарея
23	50 A	+B Главный IGI
23	50 A	Стеклоподъемник
24-28	—	Запасные предохранители

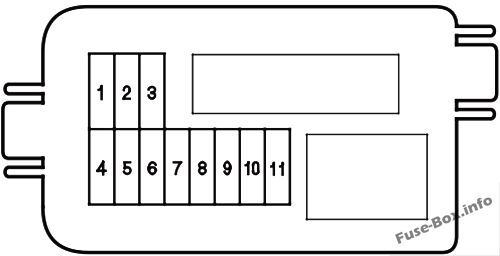

Моторный отсек, вторичный блок предохранителей

Назначение предохранителей в моторном отсеке, дополнительный блок предохранителей (2006, 2007, 2008)

No.	Ампер.	Схемы защищены
1	(7,5 А)	Подсветка (при наличии)
2	20 A	ВСА ФСР
3	40 A	ВСА ССО
4	20 A	VTM4
5	15 A	Передние розетки для аксессуаров
6	(20 А)	Электрический тормоз (при наличии)
7	(20 А)	Маленькие фары (при наличии)
8	(7,5 А)	Стоп-сигналы/поворотники (при наличии)
9	(20 А)	Зарядка (при наличии)
10	7,5 А	TPMS
11	(20 А)	Люк (при наличии)

2009, 2010, 2011, 2012, 2013, 2014

Пассажирский салон

Верхняя область
Пассажирский салон

Назначение предохранителей в салоне (2009-2014 гг.)

No.	Ампер.	Схемы защищены
1	7,5 А	Прикроватные светильники
2	15 A	Катушка ИГ
3	10 A	Дневной ходовой свет
4	15 A	LAP
5	20 A	Радио
6	10 A	Внутреннее освещение
7	7,5 А	Резервное копирование
8	20 A	Замок
9	10 A	Задняя розетка для аксессуаров
10	7,5 А	OPDS
11	30 A	ИГ, стеклоочиститель
12	—	Не используется
13	(10 А)	Поясничная опора сиденья водителя с электроприводом (при наличии)
14	(20 А)	Сдвижное сиденье водителя с электроприводом (при наличии)
15	—	Не используется
16	(20 А)	Регулировка наклона сиденья водителя с электроприводом (при наличии)
17	—	Не используется
18	15 A	ИГ АЧГ
19	15 A	ИГ топливный насос
20	7,5 А	IG Шайба
21	7,5 А	IG-метр
22	10 A	ИГ СРС
23	7,5 А	IGP
24	20 A	Левое заднее стекло
25	20 A	Правое заднее стекло
26	20 A	Пассажирское окно
27	20 A	Заднее окно
28	20 A	Окно водителя
29	7,5 А	VBSOL2
30	10 A	ИГ ВАК
31	7,5 А	ИГ ВСА/АБС
32	7,5 А	ACC
33	(7,5 А)	Не используется

Верхняя зона:
1	7,5 А	STS

Моторный отсек, основной блок предохранителей

Назначение предохранителей в моторном отсеке, первичный блок предохранителей (2009-2014 гг.)

No.	Ампер.	Схемы защищены
1	10 A	Ближний свет левой фары
2	—	Не используется
3	10 A	Дальний свет левой фары
4	15 A	Маленькие огни
5	10 A	Дальний свет правой фары
6	10 A	Ближний свет правой фары
7	7,5 А	Резервное копирование
8	15 A	ЭБУ FI (PCM)
9	15 A	DBW
10	20 A	Передняя противотуманная фара (при наличии)
11	15 A	Сиденье с подогревом (при наличии)
12	7,5 А	MG сцепление
13	20 A	Рог, стоп
14	20 A	Дефростер
15	40 A	Резервное копирование, АКК
16	15 A	Опасность
17	40 A	Опция 1
18	20 A	Инвертор переменного тока (при наличии)
19	30 A	Охлаждающий вентилятор
20	30 A	Вентилятор конденсатора
21	40 A	Двигатель нагревателя
22	40 A	Seat
22	120 А	Батарея
23	60 A	+B Главный IGI
23	50 A	Стеклоподъемник
24-28	—	Запасные предохранители

Моторный отсек, вторичный блок предохранителей

Назначение предохранителей в моторном отсеке, дополнительный блок предохранителей (2009-2014 гг.)

No.	Ампер.	Схемы защищены
1	(7,5 А)	Подсветка (при наличии)
2	20 A	ВСА ФСР
3	40 A	ВСА ССО
4	20 A	ВТМ-4
5	15 A	Передние розетки для аксессуаров
6	(20 А)	Электрический тормоз (при наличии)
7	(20 А)	Маленькие фары (при наличии)
8	(7,5 А)	Стоп-сигналы/поворотники (при наличии)
9	(20 А)	Зарядка (при наличии)
10	7,5 А	TPMS
11	(20 А)	Люк (при наличии)
