Предохранители и реле Honda Ridgeline (2017-2019..)

Схемы относятся к указанным годам и вариантам Honda Ridgeline (2017-2019..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Honda.

Расположение предохранителей Honda Ridgeline 2017-2019…

Предохранители прикуривателя (розетка) в Honda Ridgeline являются предохранитель № 5 (гнездо переднего ACC) в блоке предохранителей панели приборов и предохранитель № 8 (гнездо CTR ACC) в блоке предохранителей B моторного отсека.

Оглавление

Расположение блока предохранителей

Предохранители автомобиля находятся в трех коробках предохранителей.

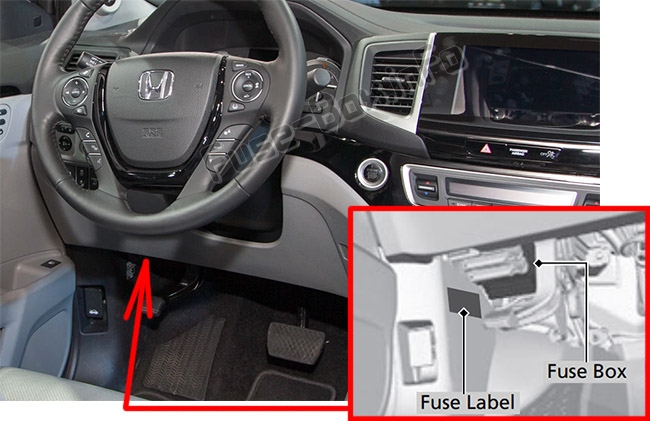

Пассажирский салон

Расположен под приборной панелью.
Расположение предохранителей указано на этикетке на боковой панели. Пассажирский салон

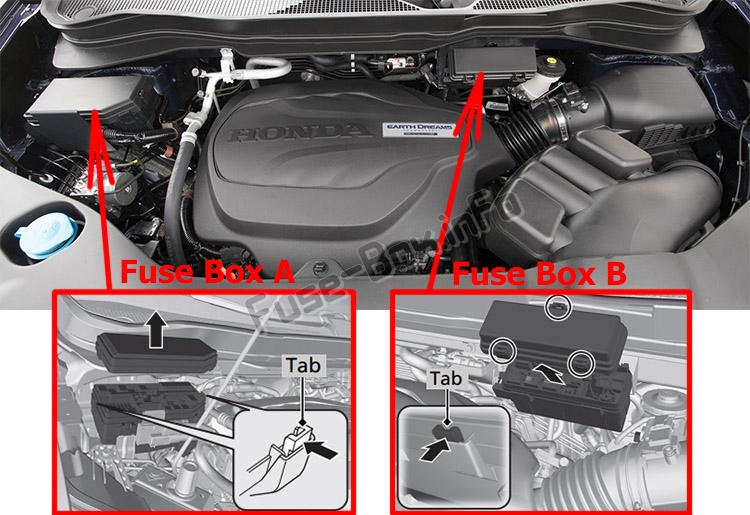

Моторного отсека

Блок предохранителей А:Расположен рядом с заслонкой со стороны пассажира.
Блок предохранителей В:Расположен рядом с бачком тормозной жидкости.
Расположение предохранителей указано на крышке блока предохранителей. Моторного отсека

Схемы блока предохранителей

2017, 2018, 2019

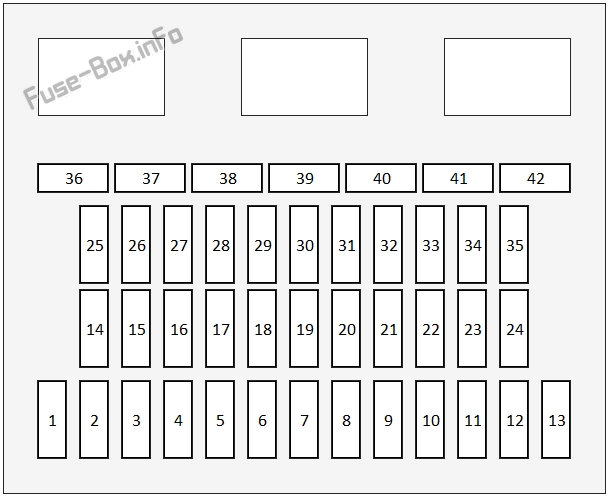

Пассажирский салон

Назначение предохранителей в салоне (2017, 2018, 2019)

№	Цепь защищена	Amps
1	ДР П/В	20 A
2	ЗАМОК	20 A
3	УМНАЯ	7,5 А
4	КАК П/В	20 A
5	РОЗЕТКА ПЕРЕДН.	20 A
6	ТОПЛИВНЫЙ НАСОС	20 A
7	ACG	15 A
8	ПЕРЕДНИЙ СТЕКЛООЧИСТИТЕЛЬ	7,5 А
9	АБС/ВСА	7,5 А
10	SRS	10 A
11	ЗАДНИЙ ЛЕВЫЙ P/W	20 A
12	НАЗАД П/В	(20 А)
13	ЗАДНИЙ ПРАВЫЙ П/Ш	20 A
14	S/R ТОПЛИВНАЯ КРЫШКА	20 A
15	DR P/SEAT (REC)	(20 А)
16	КАРГО ЛТ	7,5 А
17	ПОДОГРЕВАТЕЛЬ ПЕРЕДНЕГО СИДЕНЬЯ	(20 А)
18	ИНТР ЛТ	7,5 А
19	DR ЗАДНЯЯ ДВЕРЬ РАЗБЛОКИРОВКА	10 A
20	КАК РАЗБЛОКИРОВАТЬ БОКОВУЮ ДВЕРЬ	10 A
21	DRL	7,5 А
22	ЗАМОК	7,5 А
23	A/C	7,5 А
24	ОБРАТНАЯ СВЯЗЬ IG1a	7,5 А
25	ПОДСВЕТКА ПАНЕЛИ INST	7,5 А
26	ПОЯСНИЧНАЯ ПОДДЕРЖКА	(7,5 А)
27	ПАРКОВОЧНЫЕ ОГНИ	7,5 А
28	ВАРИАНТ	10 A
29	МЕТР	7,5 А
30	—	—
31	МИСС СОЛ	7,5 А
32	SRS	7,5 А
33	КАК ЗАМОК БОКОВОЙ ДВЕРИ	10 A
34	ДВЕРНОЙ ЗАМОК	10 A
35	ДР ДВЕРИ РАЗБЛОКИРОВАТЬ	10 A
36	DR P/SEAT (СЛАЙД)	(20 А)
37	ПРАВЫЙ H/L ВЫСОКИЙ	10 A
38	СЛЕВА H/L HI	10 A
39	IG1 b ОБРАТНАЯ СВЯЗЬ	7,5 А
40	ACC	7,5 А
41	ЗАМОК ЗАДНЕЙ ДВЕРИ	10 A
42	-	-

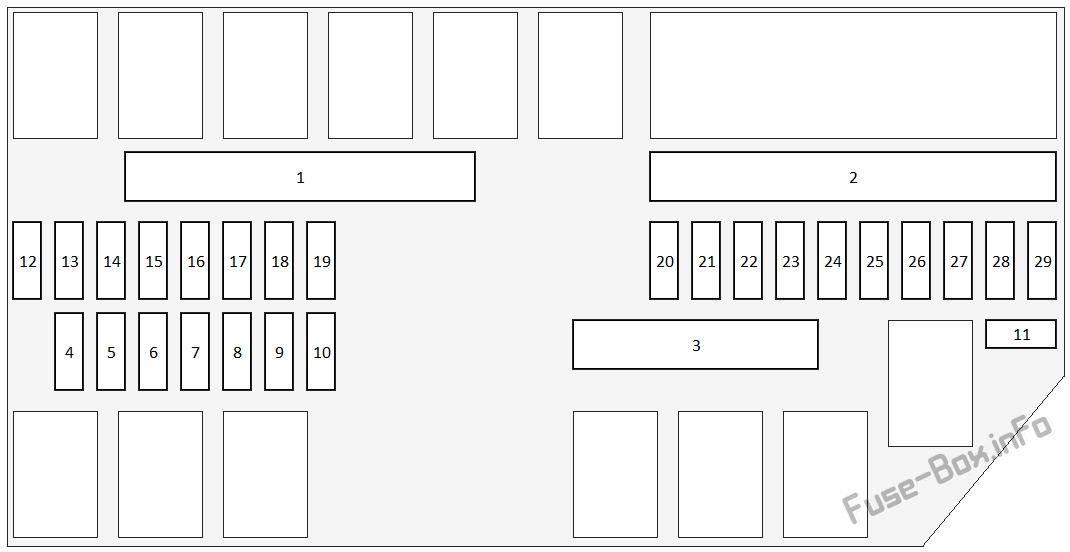

Моторный отсек, блок предохранителей А

Назначение предохранителей в моторном отсеке, Блок предохранителей А (2017, 2018, 2019)

№	Цепь защищена	Amps
1	Не используется (модели без розетки переменного тока) ИНВЕРТОР ПЕРЕМЕННОГО ТОКА (Модели с розеткой переменного тока)	(70 А) 70 A
1	RR BLOWER (Модели без розетки переменного тока) Не используется (модели с розеткой переменного тока)	30 A (30 А)
1	ВСА ССО	40 A
1	ВСА ФСР	20 A
1	ГЛАВНЫЙ ВЕНТИЛЯТОР (Модели без розетки переменного тока) Не используется (модели с розеткой переменного тока)	30 A (30 А)
1	ГЛАВНЫЙ ПРЕДОХРАНИТЕЛЬ	150 А
2	ВСПОМОГАТЕЛЬНЫЙ ВЕНТИЛЯТОР	30 A
2	Среднее время выполнения незавершенного производства	30 A
2	ШАЙБА	20 A
2	-	(20 А)
2	-	(30 А)
2	ПЕРЕДНИЙ ВОЗДУХОДУВАТЕЛЬ	40 A
2	АУДИОУСИЛИТЕЛЬ	(30 А)
2	RR DEF (Модели без розетки переменного тока) Не используется (модели с розеткой переменного тока)	30 A (30 А)
2	-	(40 А)
2	Не используется (модели без розетки переменного тока) RR DEF (Модели с розеткой переменного тока)	(30 А) 30 A
2	-	(20 А)
3	Не используется (модели без розетки переменного тока) RR BLOWER (Модели с розеткой переменного тока)	— 30 A
3	Не используется (модели без розетки переменного тока) Не используется (модели с розеткой переменного тока)	- 30 A
3	Не используется (модели без розетки переменного тока) Не используется (модели с розеткой переменного тока)	- 30 A
3	Не используется (модели без розетки переменного тока) ГЛАВНЫЙ ВЕНТИЛЯТОР (Модели с розеткой переменного тока)	- 30 A
4	МАЛЕНЬКИЙ (Модели без розетки переменного тока) СТОП (Модели с розеткой переменного тока)	10 A 10 A
5	—	—
6	МАЛЕНЬКИЙ (Модели без розетки переменного тока) СТОП (Модели с розеткой переменного тока)	10 A 10 A
7	—	—
8	L H/L LO (Модели без розетки переменного тока) IGPS (модели с розеткой переменного тока)	10 A 7,5 А
9	—	—
10	R H/L LO (Модели без розетки переменного тока) L H/L LO (Модели с розеткой переменного тока)	10 A 10 A
11	IGPS (модели без розетки переменного тока) R H/L LO (Модели с розеткой переменного тока)	7,5 А 10 A
12	ИНЖЕКТОР (Модели без розетки переменного тока) IG COIL (Модели с розеткой переменного тока)	20 A 15 A
13	H/L LO (Модели без розетки переменного тока) MAIN DBW (Модели с розеткой переменного тока)	20 A 15 A
14	USB	(15 А)
15	FR FOG (Модели без розетки переменного тока) РЕЗЕРВНОЕ КОПИРОВАНИЕ	(15 А) 10 A
16	ОПАСНОСТЬ (Модели без розетки переменного тока) ГЛАВНАЯ РЛИ	15 A 15 A
17	КАК P/SEAT (REC)	(20 А)
18	КАК P/SEAT (SLI)	(20 А)
19	ACM	20 A
20	MG СЦЕПЛЕНИЕ	7,5 А
21	ГЛАВНАЯ РЛИ (Модели без розетки переменного тока) ОПАСНОСТЬ (Модели с розеткой переменного тока)	15 A 15 A
22	ФИ СУБ	15 A
23	IG COIL (Модели без розетки переменного тока) ИНЖЕКТОР (Модели с розеткой переменного тока)	15 A 20 A
24	DBW (Модели без розетки переменного тока) H/L LO MAIN (Модели с розеткой переменного тока)	15 A 20 A
25	МАЛЫЙ/СТОП ГЛАВНЫЙ	20 A
26	РЕЗЕРВНОЕ (Модели без розетки переменного тока) FR FOG (Модели с розеткой переменного тока)	10 A 15 A
27	H/РУЛЕВОЕ КОЛЕСО	(10 А)
28	HORN	10 A
29	РАДИО	20 A

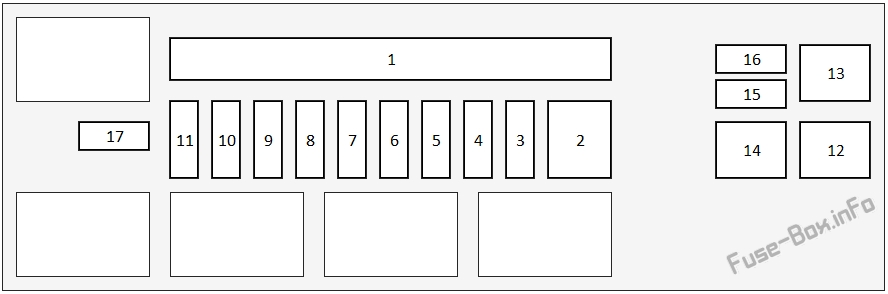

Моторный отсек, блок предохранителей B

Назначение предохранителей в моторном отсеке, блок предохранителей B (2017, 2018, 2019)

№	Цепь защищена	Amps
1	СТ ВЫРЕЗ1	40 A
1	4WD	(20 А)
1	ИГ ГЛАВНЫЙ	30 A
1	ИГ ГЛАВНАЯ2	30 A
1	-	—
1	Ф/Б ОСНОВНОЙ2	60 A
1	Ф/Б ГЛАВНЫЙ	60 A
1	EPS	60 A
2	-	—
3	ТРЛ ЭЛЕКТРОННЫЙ ТОРМОЗ	(20 А)
4	BMS	7,5 А
5	H/L ВЫСОКИЙ ГЛАВНЫЙ	20 A
6	+B ОПАСНОСТЬ ТРЛ	(7,5 А)
7	+B РЕЗЕРВНАЯ КОПИЯ	(7,5 А)
8	РАЗЪЕМ АКК CTR	20 A
9	ПРИЦЕП МАЛЫЙ	(20 А)
10	АКК/IG2_MAIN	10 A
11	ТРЛЗАРДЖ	(20 А)
12	-	—
13	-	—
14	-	—
15	ПРОТИВООБЛЕДИТЕЛЬ FR	(15 А)
16	ЗАДНЕЕ СИДЕНЬЕ	(20 А)
17	STRLD	7,5 А
