Предохранители и реле Honda S2000 (1999-2009)
Схемы относятся к указанным годам и вариантам Honda S2000 (1999-2009). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Honda.
Расположение предохранителей Honda S2000 1999-2009 гг.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

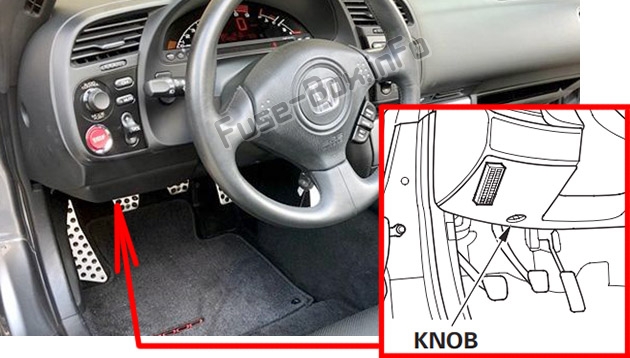

Расположение блока предохранителей
Блок предохранителей в салоне находится под приборной панелью со стороны водителя. Чтобы открыть его, поверните ручку.

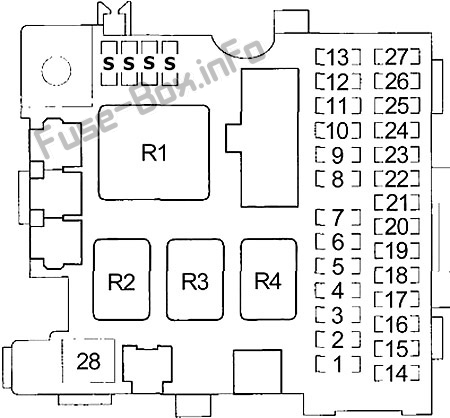

Схема блока предохранителей
| № | Ампер Рейтинг | Описание |
|---|---|---|
| 1 | 10 | Блок дополнительной удерживающей системы (SRS) |
| 2 | 15 | Блок дополнительной системы безопасности (SRS), топливный насос, блок управления иммобилайзером-приемник (2006-2009), главное реле PGM-FI (2000-2005), блок топливного бака, индикатор отключения подушки безопасности пассажира, блок датчика веса пассажира |
| 3 | 7.5 | Выключатель блокировки сцепления, выключатель запуска двигателя, реле стартера, соленоид стартера |
| 4 | 15 | 2000-2005: Катушки зажигания |
| 5 | 7.5 | Фонари заднего хода, лампа системы зарядки (2004–2005 гг.), индикатор дневных ходовых огней (DRL), блок управления электронным усилителем рулевого управления (EPS), датчики в сборе, блок управления дверным замком без ключа, блок управления складным верхом |
| 6 | 15 | Электромагнитный клапан управления подачей воздуха, генератор, индикатор системы зарядки (2000-2003), блок круиз-контроля, главный выключатель круиз-контроля, блок детектора электрической нагрузки (ELD), перепускной электромагнитный клапан системы улавливания паров топлива (EVAP), запорный клапан вентиляции адсорбера EVAP, EVAP Клапан продувки адсорбера, первичный и вторичный датчики кислорода с подогревом, реле замены обогревателя заднего стекла (2002-2005) |
| 7 | 7.5 | Реле указателей поворота/аварийной сигнализации |
| 8 | 20 | Главный выключатель стеклоподъемника, электродвигатель стеклоочистителя, реле стеклоочистителя прерывистого режима |
| 9 | 10 | Розетка для аксессуаров, аудиосистема, дистанционный радиопереключатель, выключатель освещения складного верха |
| 10 | 7.5 | 2006-2009: Реле датчика соотношения воздух-топливо (A/F) (LAF) |
| 11 | 7.5 | 2006–2009: Реле управления электронной системой управления дроссельной заслонкой (ETCS) |
| 12 | 15 | Электродвигатель омывателя ветрового стекла, переключатель складного верха |
| 13 | 7.5 | Цепь прерывистого управления стеклоочистителем (в приборном узле) |
| 14 | 15 | 2006–2009: Модуль управления приводом дроссельной заслонки. |
| 15 | 20 | 2006-2009: Датчик соотношения воздух-топливо (A/F) № 1, система контроля улавливания паров топлива (EVAP), вентиляционный запорный клапан адсорбера |
| 16 | 15 | 2006–2009: Катушки зажигания, реле катушек зажигания. |
| 17 | 20 | Стеклоподъемник водителя |
| 18 | 20 | Электродвигатель стеклоподъемника пассажира, блок управления складным верхом |
| 19 | 7.5 | Блок управления-модулятора ABS (2000-2005), блок управления дневными ходовыми огнями, привод зеркал с электроприводом, реле обогревателя заднего стекла |
| 20 | 7.5 | Реле муфты компрессора кондиционера, реле двигателя вентилятора, реле вентилятора конденсатора кондиционера, панель управления отопителем, реле вентилятора радиатора, двигатель управления рециркуляцией |
| 21 | 7.5 | Модуль управления двигателем (ECM), главное реле PGM-FI (2000-2005), блок управления системой контроля давления в шинах (TPMS) |
| 22 | 15 | Аудиосистема |
| 23 | 10 | Реле задних фонарей, подсветка аудиосистемы, подсветка главного выключателя круиз-контроля, передние габаритные огни, указатели поворота, аварийная сигнализация, подсветка панели управления отопителем, блок управления дверным замком без ключа, подсветка номерного знака, дополнительный разъем, подсветка выключателя складного верха, пульт радиоуправления Переключатель света, задние боковые габаритные огни, задние фонари, выключатель обогревателя заднего стекла, индикатор отключения подушки безопасности пассажира (2006-2009), индикатор выключения VSA |
| 24 | 7.5 | Потолочные/прожекторные светильники, освещение багажника |
| 25 | 7.5 | Модуль управления двигателем (ECM), датчики в сборе, панель управления отопителем, индикатор иммобилайзера, блок управления складным верхом, приемник блока управления иммобилайзером (2006-2009), приемник XM, индикатор системы иммобилайзера |
| 26 | 15 | Блок управления дверным замком без ключа, соленоид открывания крышки багажника |
| 27 | 10 | Блок управления дневными ходовыми огнями |
| 28 | - | Не используется |
| Реле | ||
| R1 | Сигнал поворота / опасность | |
| R2 | 2000–2001 (Hardtop): Обогрев заднего стекла. | |
| R3 | Стартовый разрез | |
| R4 | Задний свет |

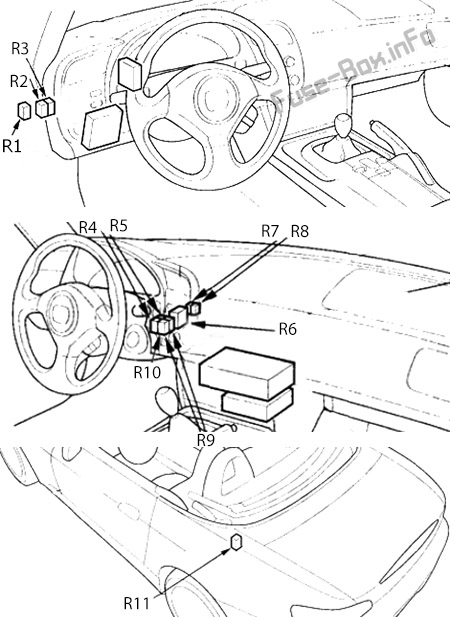

Другие реле
| № | Реле |
|---|---|
| R1 | 2006-2009: Реле управления электронной системой управления дроссельной заслонкой (ETCS) |
| R2 | Реле отключения дальнего света |
| R3 | 2000-2001: Реле прерывистого режима работы стеклоочистителя 2002-2009: Реле обогревателя заднего стекла |
| R4 | Реле катушки зажигания |
| R5 | Реле датчика соотношения воздух-топливо (A/F) |
| R6 | 2000-2005: Главное реле PGM-FI |
| R7 | 2006-2009: Главное реле ПГМ-ФИ №1 |
| R8 | 2006-2009: Главное реле ПГМ-ФИ №2 |
| R9 | Реле зажигания (IG2) |
| R10 | Реле розетки для аксессуаров |
| R11 | 2002-2009: Реле замены обогревателя заднего стекла |
Блоки предохранителей в моторном отсеке
Блоки предохранителей в моторном отсеке

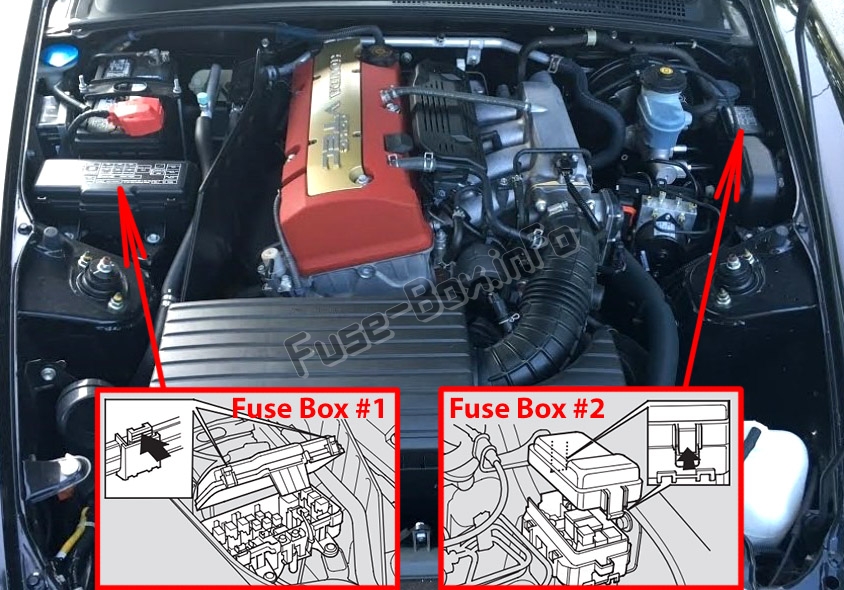

Расположение блока предохранителей
Основной блок предохранителей под капотом расположен со стороны пассажира, рядом с аккумуляторной батареей. Вторичный блок предохранителей находится со стороны водителя, рядом с бачком тормозной жидкости.

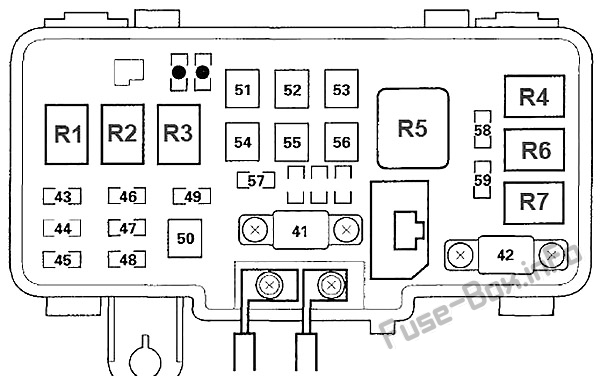

Схема блока предохранителей (основной)
| № | Ампер Рейтинг | Описание |
|---|---|---|
| 41 | 100 | Аккумулятор, распределение питания |
| 42 | 40 | Замок зажигания (ВАТ) |
| 43 | 20 | Правая фара (дальний/ближний свет), блок управления дневными ходовыми огнями |
| 44 | - | Не используется |
| 45 | 20 | Левая фара (дальний/ближний свет), блок управления дневными ходовыми огнями, приборная панель, индикатор дальнего света, реле отключения дальнего света |
| 46 | 15 | Разъем канала передачи данных (DLC), главное реле PGM-FI (2000–2005 гг.), датчик положения коленчатого вала (CKP) (2006–2009 гг.), датчик положения распределительного вала (CMP) (2006–2009 гг.), модуль управления двигателем (ECM (2006–2009 гг.). 2009)) |
| 47 | 10 или 15 | 2000–2001 (10A): блок управления-модулятора ABS, стоп-сигналы, блок круиз-контроля, модуль управления двигателем (ECM), стоп-сигнал с высоким креплением, звуковой сигнал; 2002–2009 (15A): Блок управления-модулятора ABS (2002–2005), стоп-сигналы, блок круиз-контроля (2002–2005), модуль управления двигателем (ECM), стоп-сигнал с высоким креплением, звуковой сигнал |
| 48 | 20 или 30 | 2000-2005 (20A): Блок модулятора-управления АБС; 2006–2009 (30A): Блок управления модулятором VSA |
| 49 | 10 | Аварийные световые сигналы |
| 50 | 30 | 2000-2005: Блок модулятора-управления АБС; 2006–2009: Блок управления модулятором VSA |
| 51 | 40 | Предохранители: 17, 18 |
| 52 | 20 | Правый двигатель складного верха |
| 53 | 20 | 2008-2009: Реле розетки для аксессуаров |
| 54 | 30 | Предохранители: 22, 23, 24, 25, 26, 27 |
| 55 | 20 | Левый двигатель складного верха |
| 56 | 40 | Двигатель вентилятора |
| 57 | 20 | Мотор вентилятора радиатора |
| 58 | 20 | Электродвигатель вентилятора конденсатора кондиционера, муфта компрессора кондиционера |
| 59 | 20 | Предохранители: 14, 15, 16 |
| S | Запасной предохранитель | |
| Реле | ||
| R1 | Правая фара | |
| R2 | Левая фара | |
| R3 | Horn | |
| R4 | Вентилятор конденсатора кондиционера | |
| R5 | Двигатель вентилятора | |
| R6 | Вентилятор радиатора | |
| R7 | Муфта компрессора кондиционера |

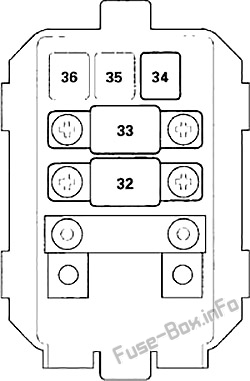

Схема блока предохранителей (вторичный)
| № | Ампер Рейтинг | Описание |
|---|---|---|
| 32 | 60 | 2000–2005: датчик электрического тока воздушного насоса. |
| 33 | 70 | Блок управления электронным усилителем рулевого управления (EPS) |
| 34 | 20 | Обогрев заднего стекла |
| 35 | - | Не используется |
| 36 | - | Не используется |
